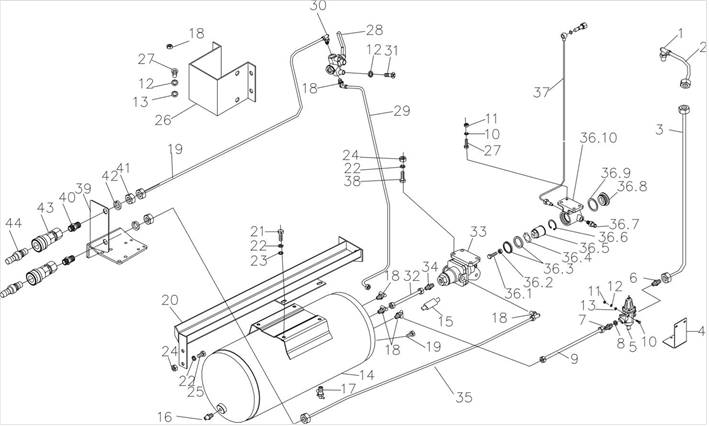

YTO X704 Tractor Parts Catalogue Optional model 22
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Connector(M22X1.5,NPT3/8) |
SZ804.80A.101 |
1 |
22 |
Washer 10-Zn.D |
GB/T93-1987 |
10 |
2 |
Air outlet pipe assembly I |
SZ904.80.010 |
1 |
23 |
Washer 10-Zn.D |
GB/T97.1-2002 |
10 |
3 |
Air outlet pipe assembly II |
SZ904.80.013 |
1 |
24 |
Nut M10-Zn.D |
GB/T6170-2000 |
2 |
4 |
Bracket, unloading valve |
SZ904.80.104 |
1 |
25 |
Bolt M10X20-Zn.D |
GB/T5783-2000 |
2 |
5 |
Unloading valve |
MQPca-3511001D |
1 |
26 |
Bracket, emergency brake valve |
SZ804.80.110A |
2 |
6 |
Connector(M22X1.5/M22X1.5) |
1254C.80.103 |
1 |
27 |
Bolt M8X25-Zn.D |
GB/T5783-2000 |
8 |
7 |
Connector(M18X1.5/M22X1.5) |
1604-1.80A.101 |
1 |
28 |
Emergency brake valve assembly |
1.73/3517010 |
1 |
8 |
Washer 22 |
JB/T 982-1977 |
1 |
29 |
Air inlet pipe assembly, emergency brake valve |
1.73/8B6007342SZ |
1 |
9 |
Unloading valve-Connection tube assembly, air reservoir |
SZ904.80.015 |
1 |
30 |
Air outlet pipe assembly, emergency brake valve |
1.73/8A6007337SZ |
1 |
10 |
Bolt M8X80-Zn.D |
GB/T5783-2000 |
2 |
31 |
Bolt M8X16-Zn.D |
GB/T5783-2000 |
2 |
11 |
Nut M8-Zn.D |
GB/T6170-2000 |
10 |
32 |
Connection tube assembly, air reservoir-brake valve |
SZ804.80B.015 |
1 |
12 |
Washer 8-Zn.D |
GB/T7244-1987 |
10 |
33 |
Brake valve assembly (model TF-80) |
1.73/881007348 |
1 |
13 |
Washer 8-Zn.D |
GB/T97.1-2002 |
6 |
34 |
End pipe fitting |
1.73/3506103-1 |
1 |
14 |
Air cylinder assembly |
1.73/8A1007314 |
1 |
35 |
Air outlet pipe assembly, brake valve |
SZ904.80.016 |
1 |
15 |
Relief valve CA-10 |
LB007.3.2.0 |
1 |
36 |
Oil pressure control, brake valve |
1.73/8A1007301 |
1 |
16 |
Air pressure alarm |
1.75.062/YB962 |
1 |
36.1 |
Bolt M8×30 |
GB/T5783-2000 |
1 |
17 |
Cock, oil tank |
120-1104012-6 |
1 |
36.2 |
Nut M8 |
GB/T6170-2000 |
1 |
18 |
Elbow joint |
1.73/3506108-1 |
6 |
36.3 |
Dust cover unit |
881007305/1.73 |
1 |
19 |
Plug Z1/8 |
QC/T381-1999 |
1 |
36.4 |
O-ring37×3.1 |
GB1235-76 |
1 |
20 |
Air cylinder bracket |
1.73/886007324 |
1 |
36.5 |
Piston rod |
881007303/1.73 |
1 |
21 |
Bolt M10X25-Zn.D |
GB/T5783-2000 |
4 |
36.6 |
Retainer ring 35 |
GB893.1-86 |
1 |
36.7 |
Bleeder screw |
5106843/1.65.332 |
1 |
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
36.8 |
Plug |
8A1007304/1.73 |
1 |
||||
36.9 |
Washer |
881007355/1.73 |
1 |
||||
36.1 |
Body, cylinder |
881007302/1.73 |
1 |
||||
37 |
Pilot oil pipe assembly, brake valve |
SZ1204.80.041 |
1 |
||||
38 |
Bolt M10X35-Zn.D |
GB/T5783-2000 |
4 |
||||
39 |
Support plate weldment, brake valve |
SZ804.80B.011A |
1 |
||||
40 |
Pipe joint |
1.73/881007352 |
1 |
||||
41 |
Nut M18X1.5-Zn.D |
GB/T6170-2000 |
2 |
||||
42 |
Washer 18-Zn.D |
GB/T93-1987 |
2 |
||||
43 |
Female connector |
S09-01-8(inner3/8) |
2 |
||||
44 |
Male connector |
S09-02-8-φ11 |
2 |

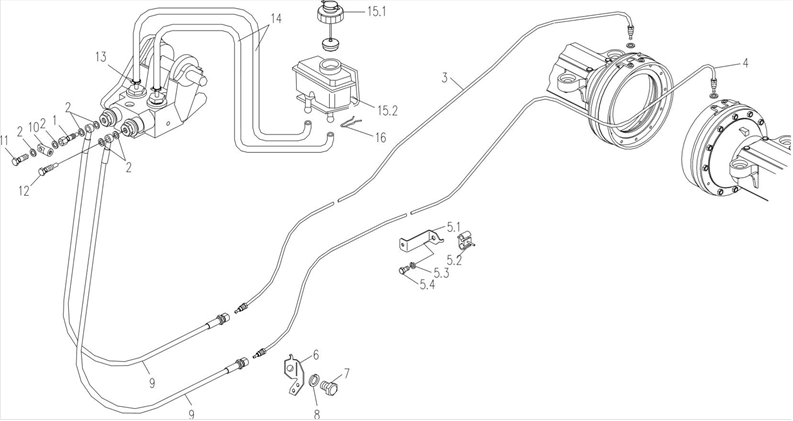

43 Service brake lines (optional air brake)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Connecting bolt, hose (RH), master cylinder, brake |
885111684/1.68.523 |
1 |
9 |
Hose, brake control |
SZ804.43.013 |
2 |
2 |
Rectangular cross-section seal ring 10×16×1 |
10298360/14607 |
8 |
10 |
Stop signal connector (LH), master cylinder, brake |
5111683/1.68.521 |
1 |
3 |
Brake oil pipe assembly (RH) |
SZ804.43.011 |
1 |
11 |
Connecting bolt, hose (LH), master cylinder, brake |
5103908/1.68.522 |
1 |
4 |
Brake oil pipe assembly (LH) |
SZ804.43.012 |
1 |
12 |
Connecting bolt, hose (LH), master cylinder, brake |
8A0806801/1.68 |
1 |
5 |
Support assembly, hose, brake |
SZ804.43.060 |
1 |
13 |
Hoop (Φ8~Φ12mm) |
JK-000 |
4 |
5.1 |
Support, hose, brake |
5129308/1.68.527 |
1 |
14 |
Oil inlet pipe, master cylinder |
5101336/1.68.205 |
2 |
5.2 |
2-4.7D type oil pipe clamp unit |
14575380/14562 |
1 |
15 |
Brake fluid reservoir assembly |
1.68.201/5105871 |
1 |
5.3 |
Washer 8-Zn |
GB/T7244-1987 |
2 |
15.1 |
Cap assembly, oil tank |
5105873/1.68.206A |
1 |
5.4 |
Bolt M8×1.25×14 |
GB/T5783-2000 |
1 |
15.2 |
Fluid reservoir assembly, brake |
5105871/1.68.201 |
1 |
6 |
Support, hose, brake |
5129307/1.68.527 |
1 |
16 |
Spring clamp |
5141690/1.68.227 |
2 |
7 |
Bolt M12×1.25×16 |
GB/T5786-2000 |
1 |
||||
8 |
Washer 12 |
GB/T93-1987 |
1 |
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |

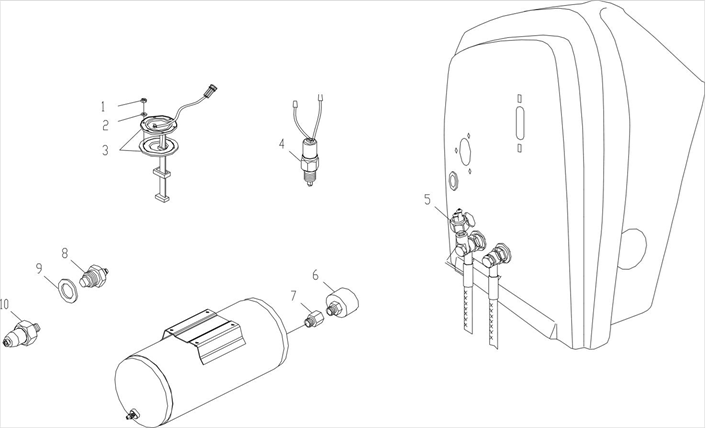

1 |
Nut 4-Zn.D |
GB/T6170-2000 |
6 |
||||
2 |
Washer 4-Zn.D |
GB/T93-1987 |
6 |
||||
3 |
Oil level sensor |
LTYW-400 |
1 |
||||
4 |
Switch, parking brake light |
JK232A-1 |
1 |
||||
5 |
Switch, hydraulic brake light |
JK613B/1.75.072 |
1 |
||||
6 |
Baroceptor |
LT-YG203E |
1 |
||||
7 |
Adapter |
SZ804.48.110 |
1 |
||||
8 |
Coolant temperature sensor |
WG1371K/1.75.059 |
1 |
||||
9 |
Rectangular cross-section seal washer 22×28×1.5 |
10263460/14607 |
1 |
||||
10 |
Oil pressure alarm |
3846N-010-B2 |
1 |
