YTO X704 Tractor Parts Catalogue Optional model 21

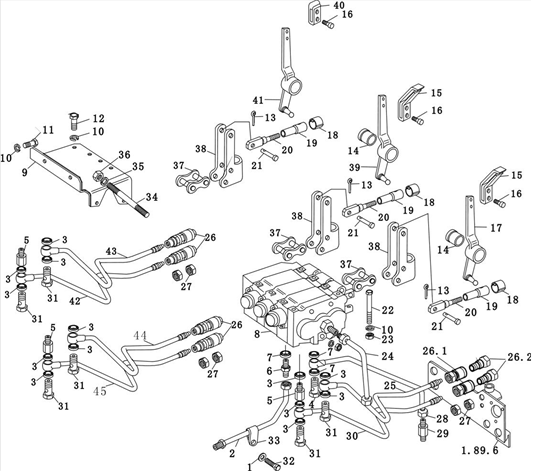

61 Three-piece distribution valve
61 Three-piece distribution valve
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Washer 12 |
GB/T93-1987 |
1 |
19 |
Cover, ball joint |
10124514/13130/01 |
3 |
2 |
High-pressure oil inlet pipe assembly to multi-way valve |
SZ804.61.031 |
1 |
20 |
Control link, multi-way valve |
SZ900.61.103 |
3 |
3 |
Rectangular cross-section seal ring 18×24×1.5 |
10259960/14607 |
15 |
21 |
Connecting pin |
5126824/5 |
3 |
4 |
Connector on valve |
5112588/1.82.799B |
1 |
22 |
Bolt M10×1.25×22 |
GB/T5785-2000 |
3 |
5 |
Adapter sleeve |
5121789/1.82.794 |
3 |
23 |
Nut M10×1.25 |
GB/T6171-2000 |
3 |
6 |
Connector |
5143445/1.82.794A |
1 |
24 |
Oil inlet pipe assembly, multi-way valve to lifter |
SZ804.61.024 |
1 |
7 |
Rectangular cross-section seal ring 22×28×1.5 |
10263460/14607 |
4 |
25 |
Oil pipe assembly (UPR), three-piece valve |
SZ804.61.029 |
1 |
8 |
Three-piece valve assembly |
SZ804.58.015-1 |
1 |
26 |
Quick change coupler assembly |
||
9 |
Bracket, multi-way valve |
SZ804.61.111 |
1 |
26.1 |
Quick change coupler (Female) |
NV 12 GAS F V+TM12 |
6 |
10 |
Washer 10 |
GB/T93-1987 |
8 |
26.2 |
Quick change male coupler |
NV 12 GAS M V+TF12 |
6 |
11 |
Bolt M10×16 |
GB/T91-2000 |
4 |
27 |
Hexagon nut M24×1.5 |
5129168/1.82.785 |
12 |
12 |
Bolt M10×1.25×22 |
GB/T5786-2000 |
1 |
28 |
Oil outlet pipe assembly, multi-way valve to lifter |
8A5129171/1.82.791 |
1 |
13 |
Pin 2×18 |
GB/T5783-2000 |
3 |
29 |
Joint, oil outlet pipe, multi-way valve |
5133609/1.82.787 |
1 |
14 |
Bushing, outer lever |
5126032/1.82.262 |
3 |
30 |
Oil pipe assembly (LWR), three-piece valve |
SZ804.61.030 |
1 |
15 |
Head, handle, one-piece distribution valve |
SZ900.61.101 |
2 |
31 |
Hollow bolt, fuel feed pipe |
5100984/1.82.799A |
6 |
16 |
Mounting bolt , knob |
5113531/1.82.797C |
4 |
32 |
Bolt M12×1.25×16 |
GB/T5786-2000 |
1 |
17 |
Lever, handle, one-piece distribution valve |
SZ804.61C.010 |
1 |
33 |
Bracket |
885149048/1.82.158 |
1 |
18 |
Spring washer 13 |
10125574/13130/03 |
3 |
34 |
Bolt M10×150-8.8-Zn.D |
GB 901-88 |
3 |
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
35 |
Washer 10 |
GB 859-87 |
3 |
||||
36 |
Nut M10-Zn·D |
GB/T6170-2000 |
3 |
||||
37 |
Stopper unit |
885116896 |
3 |
||||
38 |
Control fork |
885126027 |
3 |
||||
39 |
Lever, handle, two-piece distribution valve |
SZ804.61C.011 |
1 |
||||
40 |
Head, handle |
5126312/1.82.278A |
1 |
||||
41 |
Lever, handle, three-piece valve |
SZ804.61C.012-1 |
1 |
||||
42 |
Oil pipe assembly (LWR), one-piece valve |
SZ804.61.025 |
1 |
||||
43 |
Oil pipe assembly (UPR), one-piece valve |
SZ804.61.026 |
1 |
||||
44 |
Oil pipe assembly (UPR), two-piece valve |
SZ804.61.028 |
1 |
||||
45 |
Oil pipe assembly (LWR), two-piece valve |
SZ804.61.027 |
1 |

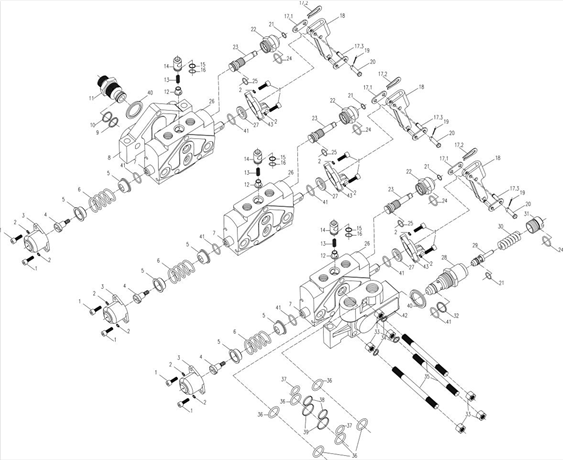

61 Three-piece valve assembly
61 Three-piece valve assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Screw M5×16 |
GB70-85 |
12 |
22 |
Single and double acting adjusting seat |
DLF/50-1P-215 |
3 |
2 |
Washer 5-140HVZn.D |
GB848-85 |
12 |
23 |
Single and double acting adjuster lever |
DLF/50-1P-214 |
3 |
3 |
Spring cup |
DLF/50-1P-208 |
3 |
24 |
O-ringΦ17×2.65 |
GB3452.1-82 |
6 |
4 |
Screw, spool valve |
DLF/50-1P-205 |
3 |
25 |
O-ringΦ13.2×1.8 |
GB3452.1-82 |
3 |
5 |
Seat, spring |
DLF/50-1P-206 |
6 |
26 |
Housing, three-position valve |
DLF/50-1P-209 |
3 |
6 |
Spring, spool valve |
DLF/50-1P-207 |
3 |
27 |
Scraper seal |
DLF/50-1P-201 |
3 |
7 |
Rod, three-position valve |
DLF/50-1P-203 |
3 |
28 |
Seat, relief valve |
DLF/50-1P-101 |
1 |
8 |
Cover (RR) |
DLF/50-1P-204 |
3 |
29 |
Core, relief valve |
DLF/50-1P-102 |
1 |
9 |
O-ring Φ17×1.8 |
GB3452.1-82 |
2 |
30 |
Spring, relief valve |
DLF/50-1P-104 |
1 |
10 |
Retainer ring, seat, oil outlet |
DLF/50-1P-007 |
1 |
31 |
Adjusting block, spring |
DLF/50-1P-103 |
1 |
11 |
Seat, oil outlet |
DLF/50-1P-006 |
1 |
32 |
Retainer ring, safety valve |
DLF/50-1P-106 |
1 |
12 |
Body, one-way valve |
DLF/50-1P-210 |
3 |
33 |
Nut M10×1 |
GB6170-86 |
6 |
13 |
Spring, one-way valve |
DLF/50-1P-213 |
3 |
34 |
Washer 10 |
GB859-87 |
3 |
14 |
Seat, spring, check valve |
DLF/50-1P-212 |
3 |
35 |
Bolt M10×1-8.8L=200 |
GB901-88 |
3 |
15 |
Retainer ring, seat, spring, check valve |
DLF/50-1P-211 |
3 |
36 |
O-ringΦ19×2.65 |
GB3452.1-82 |
6 |
16 |
O-ring Φ14×2 |
GB3452.1-82 |
3 |
37 |
O-ringΦ14×2.65 |
GB3452.1-82 |
2 |
17.1 |
Stopper |
DLF/50-1P-003 |
3 |
38 |
Small retainer ring, three-position valve |
DLF/50-1P-009 |
2 |
17.2 |
Locking plate |
DLF/50-1P-002 |
3 |
39 |
Retainer ring, three-position valve |
DLF/50-1P-008 |
2 |
17.3 |
Retainer |
DLF/50-1P-301 |
3 |
40 |
Composite seal washer 27 |
JB982-77 |
2 |
18 |
Control fork |
DLF/50-1P-001 |
3 |
41 |
O-ringΦ16×1.8 |
GB3452.1-82 |
9 |
19 |
Pin 2×10-Zn.D |
GB91-86 |
3 |
42 |
Cover (FR) |
DLF/50-1P-005 |
1 |
20 |
Shaft, Pin B622 |
GB882-86 |
3 |
43 |
Support, control lever |
DLF/50-1P-202 |
3 |
21 |
O-ringΦ9.5×1.8 |
GB3452.1-82 |
6 |

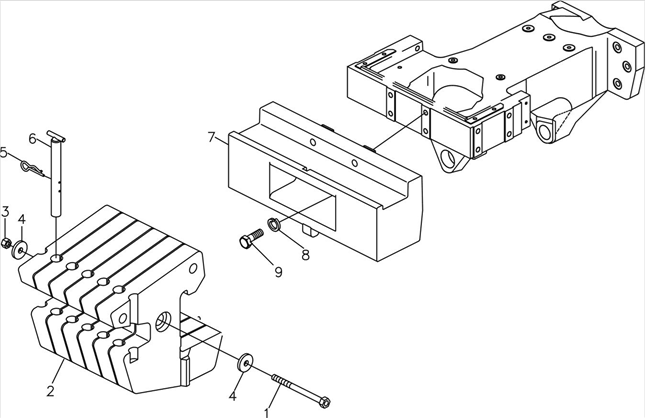

74 Front ballast and its bracket assembly (FR 6/8/10 optional)
74 Front ballast and its bracket assembly (FR 6/8/10 optional)
No. |
Part |
Part No. |
Qty. |
No. |
Part |
Part No. |
Qty. |
1 |
Stop bolt unit, counterweight (optional FR 10, large) |
SZ804.30.022 |
1 |
3 |
Nut M16×1.5 |
10112/10790524 |
1 |
Stop bolt unit, counterweight (optional FR 10, large) |
SZ804.30.021 |
1 |
4 |
Washer |
SZ804.74.103 |
2 |
|
Stop bolt unit, counterweight (optional FR 8, large) |
SZ804.74A.012 |
1 |
5 |
Lock pin |
44007661/1.82.945 |
1 |
|
2 |
Counterweight(optional FR 10, large) |
SZ804.74A.501 |
10 |
6 |
Traction pin assembly |
5118742/1.21.573 |
1 |
Counterweight(optional FR 10, large) |
SZ804.74A.501 |
6 |
7 |
Ballast bracket |
SZ804.74A.503A |
1 |
|
Counterweight(optional FR 8, large) |
SZ804.74A.501 |
8 |
8 |
Tapered spacer 18×36×4.4 |
10187/11191674 |
4 |
|
9 |
Bolt M18×1.5×100-10.9-Zn.D |
GB/T5785-2000 |
4 |

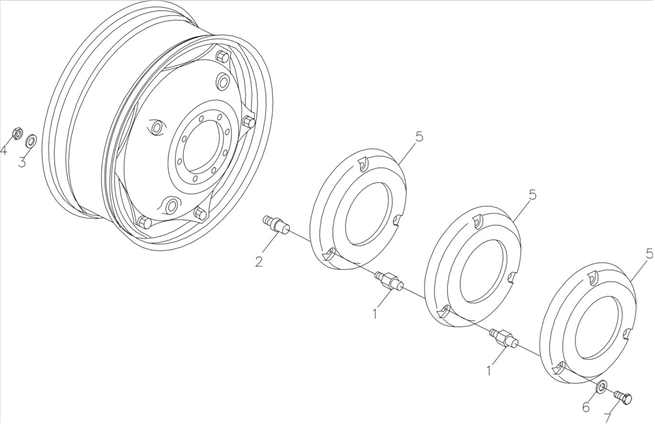

74 Rear ballast (RR 4/6 optional)
No. |
Part |
Part No. |
Qty. |
No. |
Part |
Part No. |
Qty. |
1 |
Socket bolt, counterweight disc |
44018047/1.49.726(optional RR 4) |
6 |
6 |
Washer, spoke |
4986961/1.49.440 |
6 |
44018047/1.49.726(optional RR 6) |
12 |
7 |
Bolt M16×1.5×35-Zn.D |
GB/T5785-2000 |
6 |
||
2 |
Socket bolt, counterweight disc |
44018046/1.49.723 |
6 |
||||
3 |
Washer 16-Zn.D |
GB 97.1-87 |
6 |
||||
4 |
Nut M16×1.5 |
GB/T6171-2000 |
6 |
||||
5 |
Disc (optional RR 4), driving wheel |
SZ804.74A.502 |
4 |
||||
Disc (optional RR 6), driving wheel |
SZ804.74A.502 |
6 |
