YTO X100 X125 Tractor Parts Catalogue 16
58 Hydraulic piping system assembly

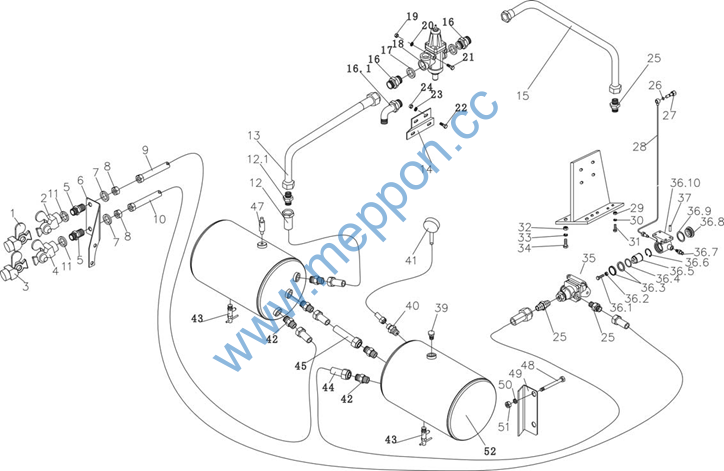

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Bolt M10×30-Zn.D |
GB/T70.1-2000 |
2 |
25 |
End unit (RR), oil outlet pipe |
1254C.58.019 |
1 |
2 |
Washer 10 |
GB/T93-1987 |
14 |
(FR) |
|||
3 |
Bolt |
1254C.58.110 |
6 |
27 |
Bolt M10×20 |
GB/T5783-2000 |
2 |
4 |
O-ring 21.2×2.65G |
GB3452.1-1992 |
2 |
28 |
Hose clamp d50 |
JB/T8870-1999 |
4 |
5 |
O-ring 26.5×2.65G |
GB3452.1-1992 |
1 |
29 |
Rubber adapter sleeve |
885118862/1.82.184 |
2 |
6 |
Duplex gear oil pump |
1254C.58.014 |
1 |
30 |
Filter cartridge assembly |
SZ804.58.023 |
1 |
(right-handed) |
Paper element |
XLYQ-017-Z |
|||||
7 |
O-ring 23.6×2.65G |
GB3452.1-1992 |
1 |
31 |
Welded holder unit, filter |
SZ1204.58.020 |
1 |
8 |
End unit (FR), oil outlet pipe (FR) |
1254C.58.015 |
1 |
32 |
End unit (FR), oil suction pipe |
1254C.58.017 |
1 |
9 |
To lubricant pipe assembly of |
1254C.58.012 |
1 |
(FR) |
|||
transmission case |
33 |
End unit (RR), oil suction pipe |
1254C.58.018-1 |
1 |
|||
10 |
Hose assembly, lubricant pipe, |
1254C.58.013-1 |
1 |
(FR) |
|||
transmission case |
34 |
Rubber adapter sleeve |
1604-1.58A.112 |
1 |
|||
35 |
Oil suction pipe assembly (RR) |
SZ1204.58.021 |
1 |
||||
36 |
Bolt M12×1.25×45 |
GB/T5785-2000 |
1 |
||||
37 |
Washer 12 |
GB/T859-1987 |
1 |
||||
38 |
O-ring 31.5×3.55G |
GB3452.1-1992 |
1 |
||||
39 |
Oil return pipe assembly, lifter |
8A5133588/1.82.187 |
1 |
||||
40 |
To oil outlet pipe assembly of |
1204.58.015 |
1 |
||||
additional distribution valve |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
41 |
Bolt M10×1.25×25 |
GB/T5786-2000 |
1 |
57
58 59 60 61 62 63 64 65 |
Oil pipe assembly (UPR), distribution valve to quick connector Hexagon nut Quick slide connector Oil outlet pipe assembly Bolt M12×25 Washer 12 High-pressure filter assembly Washer 18 Bolt M18×1.5×38 |
5133559/1.82.793A
5129168/1.82.785 SZ1204.58.033-1 SZ1204-1.58.011 GB/T5783-2000 GB/T93-1987 SZ1204.58.035-1 JB/T982-1977 JB/T999-1977 |
2
4 4 1 2 6 1 1 1 |
42 |
Rectangular gasket |
14607 10259960 |
5 |
||||
18×28×1.5 |
|||||||
43 |
Hollow bolt, fuel feed pipe |
5100984/1.83.799A |
2 |
||||
44 |
Connector on valve |
5112588/1.82.799B |
1 |
||||
45 |
Rectangular gasket |
14607 10263460 |
4 |
||||
22×28×1.5 |
|||||||
46 |
Spacer |
5121789/1.82.794 |
1 |
||||
47 |
Retainer ring |
44015841/1.82.181 |
1 |
||||
48 |
O-ring 14×3.55G |
GB3452.1-1992 |
2 |
||||
49 |
Bolt M10×1.25×65 |
GB/T5786-2000 |
|||||
50 |
Oil outlet pipe assembly, |
5133573/1.82.792 |
1 |
||||
distribution valve to lifter |
|||||||
51 |
Pipe joint |
5133609/1.82.787 |
1 |
||||
52 |
Oil outlet pipe assembly, |
5133569/1.82.791 |
1 |
||||
distribution valve to lifter |
|||||||
53 |
To oil delivery hose of cylinder |
SZ1204.58.048 |
2 |
||||
54 |
Oil pipe assembly, slave |
1604.57A.013 |
1 |
||||
cylinder |
|||||||
55 |
Oil pipe assembly, slave |
1204.58.016B |
1 |
||||
cylinder |
|||||||
56 |
Oil pipe assembly (LWR), |
5133235/1.82.793 |
2 |
||||
distribution valve to quick |
|||||||
connector |

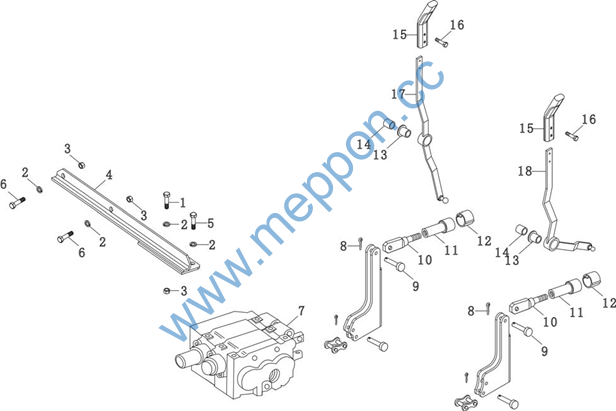

61. 2-piece multi-way valve & control
61. 2-piece multi-way valve & control
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Bolt M10×1.25×65 |
GB/T5785-1986 |
3 |
10 |
Control link, multi-way valve |
5126037SZ/1.82.748 |
2 |
2 |
Washer 10 |
GB/T93-1987 |
8 |
11 |
Cover spherical joint |
13130/01 10124514 |
2 |
3 |
Nut M10×1.25 |
GB/T6171-2000 |
3 |
12 |
Grip 13 |
13130/03 10125574 |
2 |
4 |
Distribution valve bracket |
5131340/1.82.714 |
1 |
13 |
Bushing, lever |
5126032/1.82.262 |
2 |
(optional) |
14 |
Spacer, lever |
5126443/1.82.216 |
1 |
|||
5 |
Bolt M10×16 |
GB/T5783-2000 |
1 |
15 |
Handle head, control lever |
5126312/1.82.278A |
2 |
6 |
Bolt M10×1.25×25 |
GB/T5785-1986 |
4 |
16 |
Mounting bolt M4×10, knob |
5113531/1.82.797C |
4 |
7 |
With 2-piece single-acting valve/ |
1204-1.61.013 |
1 |
17 |
Control lever assembly, |
1204-1.61.012 |
1 |
Multi-way valve of double-acting |
2-piece valve |
||||||
valve body |
18 |
Control lever assembly, |
1204-1.61.011 |
1 |
|||
8 |
Pin 2×18 |
GB/T91-2000 |
2 |
1-piece valve |
|||
9 |
Connecting pin, control rod, |
1601.1.2000/5/51 |
2 |
||||
multi-way valve |
26824 |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Bolt M10×1.25×25 |
GB/T5785-1986 |
4 |
11 12 13 14 15 16 17
18 19 20
21 |
Control forkⅡ Control forkⅠ Control link, multi-way valve Cover 13, spherical joint Grip 13 Bushing, lever Control lever assembly, 3-piece valve Head, lever, control handle Mounting bolt M4×10, knob Control lever assembly, 2-piece valve Control lever assembly, 1-piece valve |
1204-1.61.103 1204-1.61.102 5126037SZ/1.82.748 13130/01 10124511 13130/03 10125574 1.82.262 5126032 1204-1.61.015
5126312/1.82.278A 5113531/1.82.797C 1204-1.61.011
1204-1.61.012 |
2 1 3 3 3 3 1
3 6 1
1 |
2 |
Washer 10 |
GB/T93-1987 |
8 |
||||
3 |
Nut M10×1.25 |
GB/T6171-2000 |
3 |
||||
4 |
Distribution valve bracket |
5131340/1.82.714 |
1 |
||||
(optional) |
|||||||
5 |
Bolt M10×16 |
GB/T5783-2000 |
1 |
||||
6 |
With 2-piece single-acting |
1204-1.61.014 |
1 |
||||
valve/Double-acting & |
|||||||
one-piece valve |
|||||||
Multi-way valve of floating |
|||||||
valve body |
|||||||
7 |
Rectangular cross-section seal washer 22×28×1.5 |
14607 10263460 |
1 |
||||
8 9 |
Pipe joint Pin 2×18 |
5113023/1.82.794A GB/T91-2000 |
1 3 |
||||
10 |
Connecting pin, control rod, |
1601.1.2000/5/5125824 |
3 |
||||
multi-way valve |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Quick change coupler (red) |
VIE952 200 221 0-B |
1 |
15 |
Connecting pipe assembly, air |
SZ1204.80.030 |
1 |
2 |
Quick change coupler(red) |
VIE952 200 221 0-A |
1 |
compressor-unloading valve |
|||
3 |
Quick change coupler (yellow) |
VIE952 200 222 0-B |
1 |
16 |
Union M22×1.5, M22×1.5 |
1254C.80.103 |
2 |
4 |
Quick change coupler (yellow) |
VIE952 200 222 0-A |
1 |
16.1 |
Combination joint, O- ring |
1604-1.80A.012 |
1 |
5 |
Pipe joint |
1254C.80.104 |
2 |
17 |
Composite seal washer 22 |
JB/T 982-1977 |
2 |
6 |
Bracket, quick connector |
1254C.80.101 |
1 |
18 |
Unloading valve |
MQPca-3511001D |
1 |
7 |
Composite seal washer 22 |
JB/T 982-1977 |
2 |
19 |
Nut M8-Zn.D |
GB/T 6170-2000 |
2 |
8 |
Nut M22×1.5-Zn.D |
GB6173-2000 |
2 |
20 |
Washer 8-Zn.D |
GB/T 7244-1987 |
2 |
9 |
Connecting pipe assembly, air |
SZ1204.80.036 |
2 |
21 |
Bolt M8×75-Zn.D |
GB/T 5783-2000 |
2 |
reservoir-quick change coupler |
1 |
22 |
Bolt M8×25-Zn.D |
GB/T 5783-2000 |
2 |
||
10
11 12
12.1 13 |
Connecting pipe assembly, air brake valve-quick change coupler Composite seal washer 16 Connecting pipe assembly, pressure regulating valve-air reservoir Connector (double ferrule) Air outlet pipe assembly, unloading valve |
SZ1204.80.034
JB/T 982-1977 SZ1204.80.033
SZ1204.80.304 SZ1204.80.031 |
1
2 1
1 1 |
23 24 25
26
27 |
Washer 8 NutM8 Connector(NPT 3/8 M22x1.5) Rectangular cross-section seal ring Hose (LH), master cylinder, brake 10×16×1 Connecting bolt |
GB/T 93-1987 GB/T 6170-2000 SZ1204.80.305
14607/10298360
1.68/8A0806801 |
4 2 3
2
1 |
14 |
Bracket, unloading valve |
SZ1204.80.303 |
1 |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
28 |
Control lead, brake fluid |
1.73/881007308 |
1 |
40 |
Union (M10×1,NPT1/2) |
1254C.80.102 |
1 |
29 30 31 32 |
pressure Nut M8-Zn.D Washer 8-Zn.D Bolt M8X25-Zn.D Nut M10-Zn.D |
GB/T 6170-2000 GB/T 7244-1987 GB/T 5783-2000 GB/T 6170-2000 |
2 2 2 2 |
41 42 43 44 |
Air pressure gauge Union (M22×1.5,NPT1/2) Cock, oil tank Connecting pipe assembly, air reservoir-air brake valve |
QY142 1254C.80.109 120-1104012-b SZ1204.80.035 |
1 5 2 1 |
33 |
Washer 10-Zn.D |
GB/T 93-1987 |
2 |
45 |
Connecting pipe assembly, 2 air |
SZ1204.80.037 |
1 |
34 |
Bolt M10x40-Zn.D |
GB/T 5783-2000 |
2 |
reservoirs |
|||
35 |
Air brake valve assembly |
1604-1.80.012 |
1 |
47 |
Relief valve CA-10 |
LB007.3.2.0 |
1 |
36 |
Oil pressure control, brake |
1.73/8A1007301 |
1 |
48 |
Long bolt |
1254C.80.115 |
8 |
valve |
49 |
Air cylinder bracket |
1254C.80.114 |
4 |
|||
36.1 |
Bolt M8×30 |
GB/T 5783-2000 |
1 |
50 |
Washer 8-Zn.D |
GB/T93-1987 |
4 |
36.2 |
Nut M8 |
GB/T 6170-2000 |
1 |
51 |
Nut M8-Zn.D |
GB/T6170-2000 |
4 |
36.3 |
Dust cover unit |
1.73/881007305 |
1 |
52 |
Air cylinder assembly |
1254C.80.010 |
2 |
36.4 |
O-ring 37×3.1 |
GB/T 1235-1976 |
1 |
||||
36.5 |
Piston rod |
1.73/881007303 |
1 |
||||
36.6 |
Retainer ring 35 |
GB/T 893.1-1986 |
1 |
||||
36.7 |
Bleeder screw |
1.65.332/5106843 |
1 |
||||
36.8 |
Screw plug |
1.73/8A1007304 |
1 |
||||
36.9 |
Washer |
1.73/881007355 |
1 |
||||
36.10 |
Body, cylinder |
1.73/881007302 |
1 |
||||
37 |
Pin 8×16 |
GB/T119.1-1986 |
2 |
||||
39 |
Hexagon head tapered plug 3/8 |
QC/T381-1999 |
1 |
