LOVOL TS6A904-011K Tractor Parts Catalogue 13

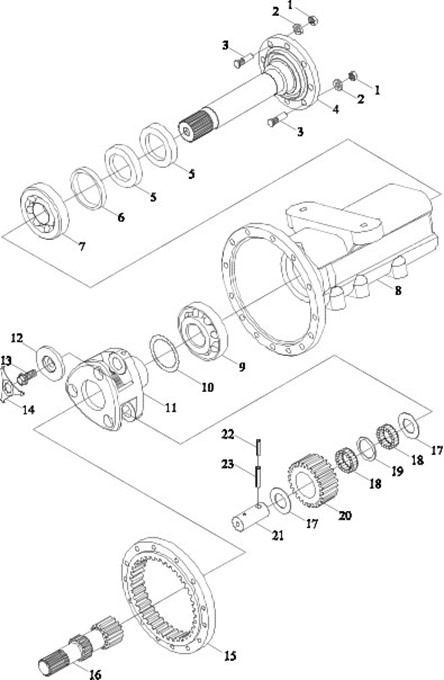

FT800.39.001 LEFT FINAL TRANSMISSION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
FT800.39.108 |
FINAL TRANSMISSION GEAR RING |
1 |
||
2 |
FT800.39.113 |
LEFT HALF SHAFT |
1 |
||
3 |
FT800.39.103a |
HALF SHAFT HOUSING |
1 |
||
4 |
GBT297-30214 |
BEARING |
1 |
||
5 |
FT800.39.117a |
ADJUSTING WASHER |
999 |
||
6 |
FT800.39.104 |
PLANET CARRIER |
1 |
||
7 |
FT800.39.106b |
PLANET CARRIER PRESSURE PLATE |
1 |
||
8 |
FT800.39.105a |
PLANET CARRIER FIXING BOLT |
1 |
||
9 |
FT800.39.112a |
THRUST WASHER |
1 |
||
10 |
GBT879.1-8X32 |
SPRING COLUMN PIN |
3 |
||
11 |
QLWZB140-12X32 |
PIN |
3 |
||
12 |
FT800.39.111 |
PLANET GEAR SHAFT |
3 |
||
13 |
FT800.39.110 |
PLANET GEAR ROLL NEEDLE OUTER SPACER RING |
6 |
||
14 |
FT800.39.107 |
PLANET GEAR |
3 |
||
15 |
FT800.39.118 |
NEEDLE |
126 |
||
16 |
FT800.39.109 |
NEEDLE INNER SPACER RING |
3 |
||
17 |
GBT297-30215 |
TAPERED ROLLER BEARING |
1 |
||
18 |
FT800.39.120 |
OIL SEAL SPACER RING |
1 |
||
19 |
GBT9877.1-FB100X130X12D |
OIL SEAL |
2 |
||
20 |
FT800.39.012 |
DRIVING SHAFT WELDMENT |
1 |
||
21 |
FT800.39.101c |
DRIVING WHEEL FIXING BOLT |
8 |
||
22 |
FT800.39.130 |
WASHER |
8 |
||
23 |
GBT6176-M20X1.5-LH-10-A3L |
NUT |
8 |
FT800.39.002 RIGHT FINAL TRANSMISSION ASSEMBLY
FT800.39.002 RIGHT FINAL TRANSMISSION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT6176-M20X1.5-10-A3L |
NUT |
8 |
||
2 |
FT800.39.130 |
WASHER |
8 |
||
3 |
FT800.39.101d |
DRIVING WHEEL FIXING BOLT |
8 |
||
4 |
FT800.39.012 |
DRIVING SHAFT WELDMENT |
1 |
||
5 |
GBT9877.1-FB100X130X12D |
OIL SEAL |
2 |
||
6 |
FT800.39.120 |
OIL SEAL SPACER RING |
1 |
||
7 |
GBT297-30215 |
TAPERED ROLLER BEARING |
1 |
||
8 |
FT800.39.103a |
HALF SHAFT HOUSING |
1 |
||
9 |
GBT297-30214 |
BEARING |
1 |
||
10 |
FT800.39.117a |
ADJUSTING WASHER |
999 |
||
11 |
FT800.39.104 |
PLANET CARRIER |
1 |
||
12 |
FT800.39.106b |
PLANET CARRIER PRESSURE PLATE |
1 |
||
13 |
FT800.39.105a |
PLANET CARRIER FIXING BOLT |
1 |
||
14 |
FT800.39.112a |
THRUST WASHER |
1 |
||
15 |
FT800.39.108 |
FINAL TRANSMISSION GEAR RING |
1 |
||
16 |
FT800.39.114 |
RIGHT HALF SHAFT |
1 |
||
17 |
FT800.39.110 |
PLANET GEAR ROLL NEEDLE OUTER SPACER RING |
6 |
||
18 |
FT800.39.118 |
NEEDLE |
126 |
||
19 |
FT800.39.109 |
NEEDLE INNER SPACER RING |
3 |
||
20 |
FT800.39.107 |
PLANET GEAR |
3 |
||
21 |
FT800.39.111 |
PLANET GEAR SHAFT |
3 |
||
22 |
GBT879.1-8X32 |
SPRING COLUMN PIN |
3 |
||
23 |
QLWZB140-12X32 |
PIN |
3 |

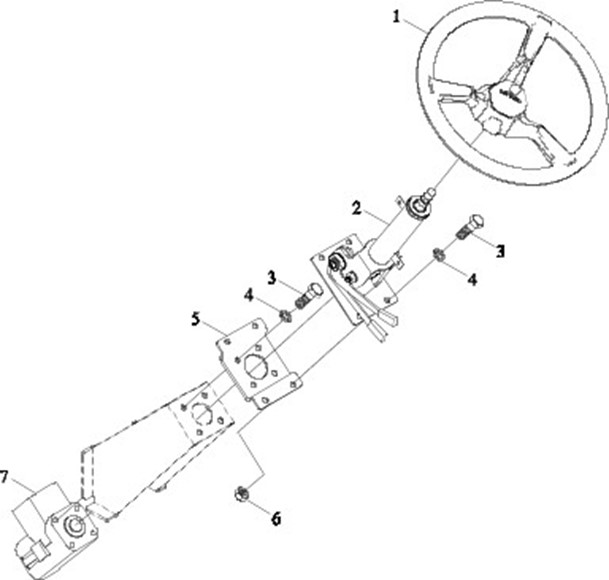

TS06401010000 STEERING PLATE AND STEERING PIPE COLUMN ASSEMBLY
TS06401010000 STEERING PLATE AND STEERING PIPE COLUMN ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06401010000 |
STEERING PLATE AND STEERING PIPE COLUMN ASSEMBLY |
1 |
|||
1 |
TS04401010001 |
STEERING WHEEL ASSEMBLY |
1 |
||
2 |
TS06401010002 |
STEERING PIPE COLUMN ASSEMBLY |
1 |
||
3 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
8 |
||
4 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
8 |
||
5 |
TS06401010003 |
CONNECTING PLATE |
1 |
||
6 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
7 |
FT804.40L.032 |
REDIRECTOR AND VALVE BLOCK ASSEMBLY |
1 |

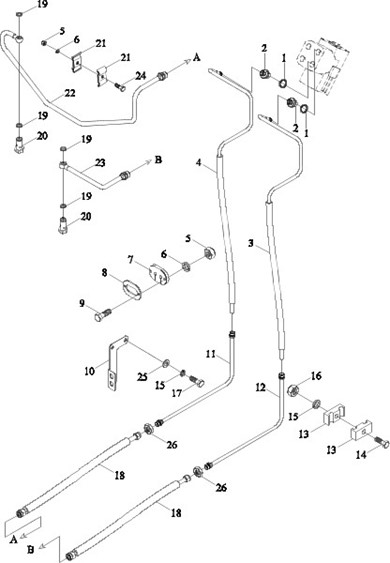

TS06402040000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-1
TS06402040000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06402040000 |
FULLHYDRAULICSTEERINGPIPEASSEMBLY |
1 |
|||
1 |
JBT982-20 |
COMBINED SEAL GASKET |
4 |
||
2 |
TD1100.402G-01 |
JOINT |
3 |
||
3 |
TS06402010007 |
OIL OUTLET PIPE ASSEMBLY |
1 |
||
4 |
TS06402010006 |
OIL OUTLET PIPE ASSEMBLY-1 |
1 |
||
5 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
6 |
||
6 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
6 |
||
7 |
TD904.402X-03 |
SHOCK ABSORBER |
1 |
||
8 |
TD904.402X-01 |
CLAMPING PLATE |
1 |
||
9 |
GBT5783-M6X25-8.8-A2L |
HEXAGON BOLT |
4 |
||
10 |
TS06402050011 |
OIL PIPE BRACKET |
1 |
||
11 |
TS06402050003 |
LEFT OIL PIPE ASSEMBLY |
1 |
||
12 |
TS06402050001 |
RIGHT OIL PIPE ASSEMBLY |
1 |
||
13 |
FT354.40C.121 |
DOUBLE PIPE CLAMP |
2 |
||
14 |
GBT5783-M8X40-8.8-A2L |
HEXAGON BOLT |
1 |
||
15 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
3 |
||
16 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
17 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
18 |
TS06402030003 |
OIL CYLINDER HOSE ASSEMBLY |
2 |
||
19 |
JBT982-14 |
COMBINED SEAL GASKET |
4 |
||
20 |
FT800.40.172 |
HOLLOW BOLT |
2 |
||
21 |
TS06402050015 |
OIL PIPE CLAMP AND RUBBER WASHER |
2 |
||
22 |
TS06402030001 |
OIL CYLINDER RIGHT PIPE |
1 |
TS06402040000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 |
TD904.402A.9 |
OIL CYLINDER LEFT PIPE |
1 |
||
24 |
GBT5783-M6X20-8.8-A2L |
HEXAGON BOLT |
1 |
||
25 |
GBT97.1-8-A0P |
FLAT WASHER |
2 |
||
26 |
GBT3763-M16X1.5 |
NUT |
2 |

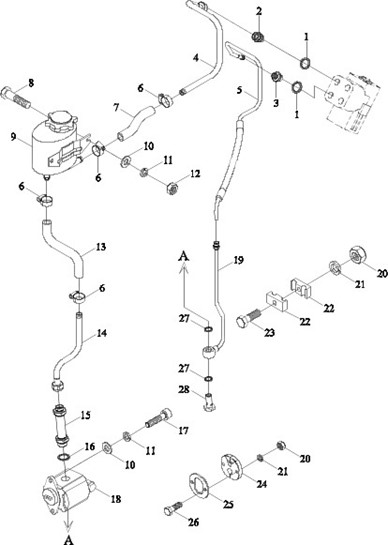

TS06402040000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-2
TS06402040000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06402040000 |
FULLHYDRAULICSTEERINGPIPEASSEMBLY |
1 |
|||
1 |
JBT982-20 |
COMBINED SEAL GASKET |
4 |
||
2 |
GBT3733-L16A |
STRAIGHT THREAD JOINT |
1 |
||
3 |
TD1100.402G-01 |
JOINT |
3 |
||
4 |
TS06402010004 |
REDIRECTOR OIL RETURN PIPE ASSEMBLY |
1 |
||
5 |
TS06402010005 |
REDIRECTOR OIL INLET PIPE ASSEMBLY |
1 |
||
6 |
Q67632 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
||
7 |
TS06402010003 |
OIL RETURN HOSE |
1 |
||
8 |
GBT5781-M10X20-4.8-A3L |
HEXAGON BOLT |
2 |
||
9 |
TD1100.402B.1 |
STEERING OIL TANK AND BREATH ASSEMBLY |
1 |
||
10 |
GBT97.1-10-A0P |
FLAT WASHER |
2 |
||
11 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
12 |
GBT6170-M10-10-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
13 |
TS06402050014 |
OIL INLET HOSE |
1 |
||
14 |
TS06402050012 |
OIL PUMP INLET STEEL PIPE WELDMENT |
1 |
||
15 |
TD900.402A.6 |
CONNECTING OIL PIPE |
1 |
||
16 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
||
17 |
GBT70.1-M10X30-8.8-A3L |
INNER HEXAGON SCREW |
2 |
||
18 |
FT800A.40A.028 |
STEERING PUMP ASSEMBLY |
1 |
||
19 |
TS06402020001 |
OIL PUMP STEEL PIPE ASSEMBLY |
1 |
||
20 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
6 |
||
21 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
6 |
||
22 |
FT800.40L.108 |
SHORT OIL PIPE CLAMP |
2 |
TS06402040000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 |
GBT5781-M6X25-4.8-A2L |
HEXAGON BOLT |
1 |
||
24 |
TD904.402X-04 |
SHOCK ABSORBER 2 |
1 |
||
25 |
TD904.402X-02 |
PLATE 2 |
1 |
||
26 |
GBT5783-M6X25-8.8-A2L |
HEXAGON BOLT |
4 |
||
27 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
||
28 |
FT700.40G.109 |
HOLLOW BOLT |
1 |

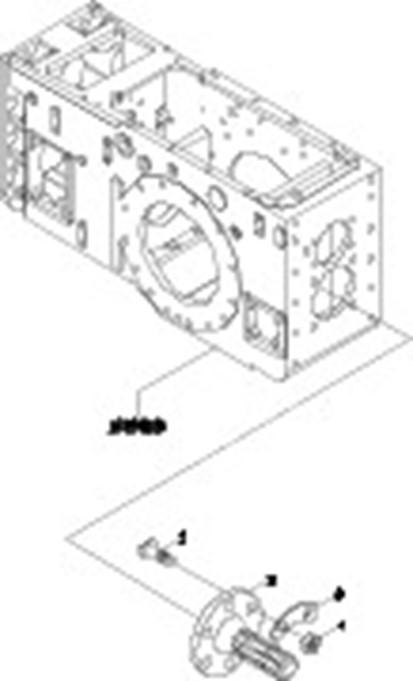

TD800.411C PTO SHAFT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
FT800A.41.143 |
PTO SHAFT CONNECTING BOLT |
6 |
||
2 |
FT800A.41C.107 |
TYPE-I35 PTO SHAFT |
1 |
||
3 |
FT800A.41.144 |
LOCK WASHER |
3 |
||
4 |
GBT6176-M14X1.5-12-A3L |
NUT |
6 |

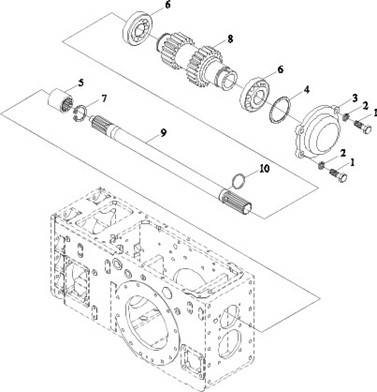

TD800.412R PTO GEAR ASSEMBLY-1
