LOVOL TS6A904-011K Tractor Parts Catalogue 14
TD800.412R PTO GEAR ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD800.412R |
PTO GEAR ASSEMBLY |
1 |
|||
1 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
4 |
||
2 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
3 |
FT800.37.106 |
PTO SHAFT CONNECTING SLEEVE |
1 |
||
4 |
TD800.412P-05 |
CLEARANCE ADJUSTING WASHER |
1 |
||
4 |
TD800.412P-06 |
CLEARANCE ADJUSTING WASHER |
1 |
||
4 |
TD800.412P-04 |
CLEARANCE ADJUSTING WASHER |
1 |
||
4 |
TD800.412P-03 |
CLEARANCE ADJUSTING WASHER |
1 |
||
5 |
TD800.412P-01 |
PTO DUAL GEAR BEARING SEAT |
1 |
||
6 |
GBT297-30309 |
TAPERED ROLLER BEARING |
2 |
||
7 |
GBT893.1-28 |
CIRCLIPS FOR HOLE |
1 |
||
8 |
TD800.412R-01 |
PTO DUAL GEAR |
1 |
||
9 |
FT800.41.105 |
PTO TRANSMISSION SHAFT |
1 |
||
10 |
GBT895.2-30 |
STEEL WIRE CIRCLIP FOR SHAFT |
1 |
TD800.412R PTO GEAR ASSEMBLY-2
TD800.412R PTO GEAR ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD800.412R |
PTO GEAR ASSEMBLY |
1 |
|||
1 |
FT800A.41.139 |
PTO TRANSMISSION SHAFT LOCKNUT |
1 |
||
2 |
FT800A.41.108 |
PTO TRANSMISSION SHAFT |
1 |
||
3 |
GBT288-22210C |
SELF-ALIGNING BALL BEARING |
1 |
||
4 |
FT800A.41.141 |
MIDDLE CIRCLIP OF PTO TRANSMISSION SHAFT |
1 |
||
5 |
TD800.412M-02 |
PTO LOW GEAR DRIVEN GEAR |
1 |
||
6 |
QLWZB120-K68X78X34 |
ROLLER NEEDLE BEARING |
2 |
||
7 |
FT800A.41.113 |
PTO HIGH GEAR SLIDING SLEEVE |
2 |
||
8 |
FT800.37.118 |
Ⅲ-Ⅳ SHIFT COLLAR |
1 |
||
9 |
FT800.37.119 |
Ⅲ-Ⅳ ENGAGING GEAR SEAT |
1 |
||
10 |
TD800.412K-02 |
PTO HIGH GEAR DRIVEN GEAR |
1 |
||
11 |
FT800A.41.142 |
REAR CIRCLIP OF PTO TRANSMISSION SHAFT |
1 |
||
12 |
GBT899-AM14-M14X1.5X65-8.8-A3L |
DOUBLE END STUDS |
4 |
||
13 |
GBT93-14-A0P |
STANDARD SPRING WASHER |
4 |
||
14 |
GBT6176-M14X1.5-8-A3L |
HEXAGON NUT, TYPE-2 |
4 |
||
15 |
GBT297-30212 |
TAPERED ROLLER BEARING |
2 |
||
16 |
FT800A.41.124 |
REAR BEARING SEAT OF PTO TRANSMISSION SHAFT |
1 |
||
17 |
GBT9877.1-FB70X90X10D |
SEAL RING |
2 |
||
18 |
FT800A.41.125 |
REAR OIL SEAL SEAT OF PTO TRANSMISSION SHAFT |
1 |
TS06413010000 PTO CONTROL MECHANISM ASSEMBLY
TS06413010000 PTO CONTROL MECHANISM ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06413010000 |
PTO CONTROL MECHANISM ASSEMBLY |
1 |
1 |
||
1 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
2 |
|
2 |
GBT818-M6X16-4.8-A2L |
CROSS SCREW |
1 |
2 |
|
3 |
FT800A.41.173 |
SEAL LINER SEAT |
1 |
1 |
|
4 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
1 |
2 |
|
5 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
2 |
|
6 |
TD800.413-01 |
LIMIT SCREW |
1 |
1 |
|
7 |
GBT6172.1-M12-04-A3L |
HEXAGON THIN NUT |
1 |
1 |
|
8 |
GBT3452.1-17.0X1.80G |
RUBBER O-SEAL RING |
4 |
1 |
|
9 |
FT800.41.011 |
ROCKER ASSEMBLY |
4 |
1 |
|
10 |
GBT879.1-8X35 |
SPRING COLUMN PIN |
2 |
1 |
|
11 |
GBT879.1-5X35 |
SPRING COLUMN PIN |
1 |
1 |
|
12 |
FT800.37.194 |
LOCKING SCREW |
1 |
2 |
|
13 |
FT800A.41.241 |
ZINC-COATED STEEL WIRE Ⅰ-1.4 |
1 |
2 |
|
14 |
FT800.41.240 |
FORK HEAD |
1 |
1 |
|
15 |
GBT6172.1-M16-04-A3L |
HEXAGON THIN NUT |
1 |
1 |
|
16 |
GBT71-M12X35-14H-A3L |
SCREW |
1 |
1 |
|
17 |
GBT308-10-G100-b |
STEEL BALL |
2 |
1 |
|
18 |
FT800.37.139 |
SPRING |
1 |
1 |
|
19 |
FT800.41.106a |
FOPK SHAFT |
1 |
1 |
|
20 |
FT800A.41.114 |
PTO HIGH AND LOW GEAR FORK |
1 |
1 |
|
21 |
FT800A.41.147 |
PTO CONTROL ROD |
1 |
1 |
|
22 |
FT804.42.150 |
PULL ROD FRONT FORK |
1 |
1 |
TS06413010000 PTO CONTROL MECHANISM ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 |
GBT97.1-8-A0P |
FLAT WASHER |
4 |
1 |
|
24 |
GBT91-3.2X30-A0P |
SPLIT PIN |
4 |
1 |
|
25 |
GBT882-B8X26 |
PIN SHAFT |
1 |
1 |
|
26 |
FT800A.41.146 |
PTO ROCKER |
4 |
1 |
TD800.414A PTO BONNET ASSEMBLY
TD800.414A PTO BONNET ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TD800.411A-02 |
PTO SHAFT HOOD SHIELD |
1 |
||
2 |
GBT97.1-5-A0P |
FLAT WASHER |
2 |
||
3 |
GBT93-5-A0P |
WASHER |
2 |
||
4 |
GBT65-M5X12-4.8-A2L |
SLOTTED COLUMN HEAD SCREW |
2 |
||
5 |
FT800A.41.014 |
PTO BONNET ASSEMBLY |
1 |
||
5.1 |
FT800A.41.015 |
PTO BONNET WELDMENT |
1 |
||
5.2 |
GBT93-12-A3L |
WASHER |
4 |
||
5.3 |
GBT5783-M12X20-8.8-A3L |
HEXAGON BOLT |
4 |
TD904.421A TRANSFER CASE ASSEMBLY-1
TD904.421A TRANSFER CASE ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.421A |
TRANSFER CASE ASSEMBLY |
1 |
|||
1 |
FT804.42.109 |
ADJUSTING WASHER |
999 |
||
2 |
FT804.42.101 |
SPACER BUSH |
1 |
||
3 |
FT804.42B.102a |
TRANSFER CASE DRIVING GEAR |
1 |
||
4 |
FT804.42.111 |
SPACER BUSH |
1 |
||
5 |
TD904.421A.1 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
||
6 |
GBT119.1-8h8X16-A0P |
PIN |
2 |
||
7 |
GBT93-14-A0P |
WASHER |
4 |
||
8 |
GBT5783-M14X35-8.8-A3L |
BOLT |
4 |
TD904.421A TRANSFER CASE ASSEMBLY-2
TD904.421A TRANSFER CASE ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.421A.1 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
|||
1 |
GBT75-M10X25-14H-A3L |
SLOTTED LOCKING SCREW |
1 |
||
2 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
3 |
FT804.42.104a |
MIDDLE GEAR SHAFT |
1 |
||
4 |
GBT283-NJ305E |
COLUMN ROLLER BEARING |
2 |
||
5 |
GBT893.1-62 |
CIRCLIPS FOR HOLE |
1 |
||
6 |
FT804.42B.161a |
WASHER |
1 |
||
7 |
FT804.42.103a |
MIDDLE GEAR |
1 |
||
8 |
FT804.42.105a |
TRANSFER CASE BODY |
1 |
||
9 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
||
10 |
FT804.42.110 |
SCREW PLUG |
1 |
||
11 |
FT804.42.118b |
TRANSFER CASE GEAR SHAFT |
1 |
||
12 |
FT804.42.117c |
GEAR BUSH |
1 |
||
13 |
FT804.42.119a |
SPACER BUSH |
1 |
||
14 |
FT804.42.116a |
DRIVEN GEAR |
1 |
||
15 |
FT804.42.114 |
SHIFT COLLAR |
1 |
||
16 |
FT804.42.115 |
MESH GEAR SEAT |
1 |
||
17 |
GBT894.1-38 |
CIRCLIP FOR SHAFT |
1 |
||
18 |
GBT276-6306 |
DEEP GROOVE BALL BEARING |
1 |
||
19 |
FT804.42.112 |
REAR COVER |
1 |
||
20 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
21 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
4 |

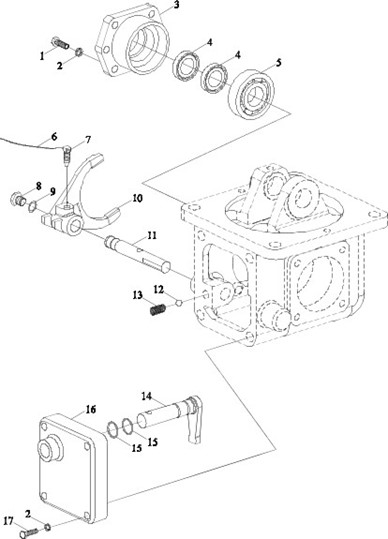

TD904.421A TRANSFER CASE ASSEMBLY-3
TD904.421A TRANSFER CASE ASSEMBLY-3
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.421A.1 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
|||
1 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
4 |
||
2 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
8 |
||
3 |
FT804.42.120 |
FRONT COVER |
1 |
||
4 |
GBT9877.1-FB30X52X7D |
SEAL RING |
2 |
||
5 |
GBT276-6306 |
DEEP GROOVE BALL BEARING |
1 |
||
6 |
TD904.421.2-04 |
LOCKING STEEL WIRE |
1 |
||
7 |
FT800.37.194 |
LOCKING SCREW |
1 |
||
8 |
FT804.42.110 |
SCREW PLUG |
1 |
||
9 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
||
10 |
FT804.42.107 |
RELEASE FORK |
1 |
||
11 |
FT804.42.108 |
FORK SHAFT |
1 |
||
12 |
GBT308-10-G100-b |
STEEL BALL |
1 |
||
13 |
FT800.37.139 |
SPRING |
1 |
||
14 |
FT804.42.010 |
ROTARY SHAFT WELDMENT |
1 |
||
15 |
GBT3452.1-17.0X1.80G |
RUBBER O-SEAL RING |
2 |
||
16 |
FT804.42.106 |
SIDE COVER |
1 |
||
17 |
GBT5783-M10X45-8.8-A3L |
HEXAGON BOLT |
4 |
