LOVOL TS6A904-011K Tractor Parts Catalogue 11
TS06373040000 SIDE CONTROL ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06373010004 |
CREEPER GEAR CONTROL MECHANISM ASSEMBLY |
1 |
|||
TS06373040000 |
SIDE CONTROL ASSEMBLY |
1 |
|||
1 |
TS06373010010 |
HANDLE ASSEMBLY |
1 |
||
2 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
2 |
||
3 |
TS06373010011 |
CREEPER GEAR CONTROL LEVER WELDMENT |
1 |
||
4 |
GBT879.3-8X35 |
ELASTIC CYLINDRICAL PIN |
1 |
||
5 |
GBT5786-M10X1X25-8.8-A2L |
HEXAGON BOLT |
3 |
||
6 |
TS06373010025 |
ROTARY SHAFT WELDMENT |
1 |
||
7 |
TS06373010007 |
BRACKET WELDMENT |
1 |
||
8 |
TS06373010017 |
SOFT SHAFT WELD |
1 |
||
9 |
GBT5782-M10X80-8.8-A2L |
HEXAGON BOLT |
1 |
||
10 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
5 |
||
11 |
TG1654.373B.1-01 |
PIN SHAFT |
2 |
||
12 |
GBT91-3.2X20-A0P |
SPLIT PIN |
2 |
||
13 |
GBT97.1-8-A0P |
FLAT WASHER |
5 |
||
14 |
TD950.373E.1.2 |
ROTARY SHAFT WELDMENT |
1 |
||
15 |
GBT879.1-8X35 |
SPRING COLUMN PIN |
1 |
||
16 |
GBT879.1-5X35 |
SPRING COLUMN PIN |
1 |
||
17 |
TD950.373E.1.4 |
ROCKER WELDMENT |
1 |
||
18 |
TD950.373E.1.3 |
PULL WIRE BRACKET WELDMENT |
1 |
||
19 |
TD950.373.2-02 |
SLEEVE |
2 |
||
20 |
GBT3452.1-17.0X1.80G |
RUBBER O-SEAL RING |
1 |
||
21 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
5 |
TS06373040000 SIDE CONTROL ASSEMBLY-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
22 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
3 |
||
23 |
TG1204.373.1.1.1 |
ROTARY SHAFT BRACKET ASSEMBLY |
1 |
||
24 |
GBT97.1-20-A0P |
FLAT WASHER |
2 |
||
25 |
GBT70.1-M6X20-10.9-A3L |
INNER HEXAGON SCREW |
2 |
||
26 |
GBT5782-M10X60-8.8-A2L |
HEXAGON BOLT |
1 |
||
27 |
FT800A.48L.101 |
RUBBER RING-1 |
1 |
||
28 |
TS06373010024 |
INSTALLATION BRACKET |
1 |
||
29 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
1 |
||
30 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
31 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
1 |

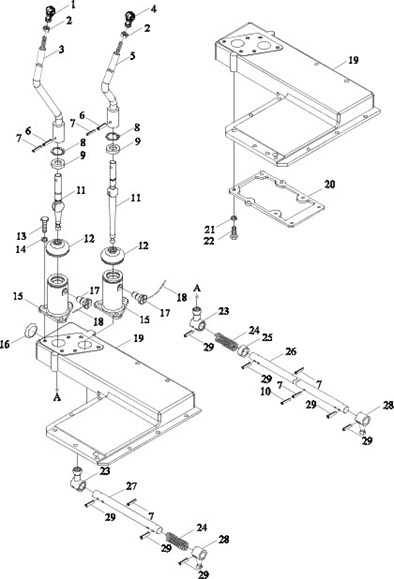

TS06373040000 SIDE CONTROL ASSEMBLY-2
TS06373040000 SIDE CONTROL ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06373040000 |
SIDE CONTROL ASSEMBLY |
1 |
|||
TS06373010003 |
SIDE CONTROL MECHANISM ASSEMBLY |
1 |
|||
1 |
TS06373010002 |
AUXILIARY GEARSHIFT CONTROL HANDLE |
1 |
||
2 |
GBT6170-M10-8-O |
HEXAGON NUT, TYPE-1 |
2 |
||
3 |
TD800A.373B.1.3b |
AUXILIARY GEARSHIFT CONTROL ROD WELDMENT |
1 |
||
4 |
TS06373010001 |
MAIN GEARSHIFT CONTROL HANDLE |
1 |
||
5 |
TD800A.373B.1.2b |
MAIN GEARSHIFT CONTROL ROD WELDMENT |
1 |
||
6 |
GBT879.1-8X35 |
SPRING COLUMN PIN |
2 |
||
7 |
GBT879.1-5X32 |
SPRING COLUMN PIN |
13 |
||
8 |
GBT893.1-40 |
CIRCLIPS FOR HOLE |
2 |
||
9 |
FT800A.37.305 |
NYLON SEAT |
2 |
||
10 |
GBT879.1-3X32 |
SPRING COLUMN PIN |
3 |
||
11 |
TD800A.373B.1-03a |
LOWER CONTROL ROD |
2 |
||
12 |
FT800A.37.307 |
RUBBER SLEEVE |
2 |
||
13 |
GBT70.1-M10X20-8.8-A3L |
INNER HEXAGON SCREW |
6 |
||
14 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
6 |
||
15 |
TD800A.373B.1-04 |
AUXILIARY GEARSHIFT LEVER SEAT |
2 |
||
16 |
Q72224 |
PLUG PIECE |
2 |
||
17 |
FT800A.37.326 |
GEARLEVER LOCATING PIN |
4 |
||
18 |
TF1004.374-02 |
LOW CARBON STEEL WIRE |
2 |
||
19 |
FT800A.37N.308a |
SIDE CONTROL COVER |
1 |
||
20 |
FT800A.37.309a |
SIDE CONTROL LOWER COVER |
1 |
||
21 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
8 |
TS06373040000 SIDE CONTROL ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
22 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
8 |
||
23 |
TD800A.373B.1-02c |
GEARSHIFT LEVER CONTROL DIAL HEAD |
2 |
||
24 |
TF1254.373.1-02 |
RETURN SPRING |
2 |
||
25 |
FT800A.37.314 |
SPACER BUSH |
1 |
||
26 |
TD800A.373B.1-01b |
AUXILIARY GEARSHIFT CONTROL TRANSMISSION ROD |
1 |
||
27 |
FT800A.37.312b |
MAIN GEARSHIFT CONTROL TRANSFER ROD |
1 |
||
28 |
FT800A.37.315a |
INNER CONTROL FORK HEAD |
2 |
||
29 |
GBT879.1-8X32 |
SPRING COLUMN PIN |
8 |

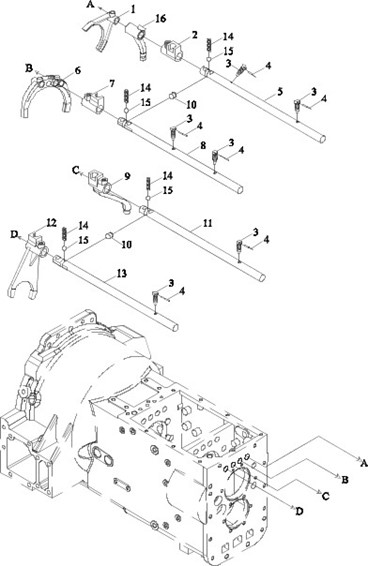

TS06373040000 SIDE CONTROL ASSEMBLY-3
TS06373040000 SIDE CONTROL ASSEMBLY-3
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06373040000 |
SIDE CONTROL ASSEMBLY |
1 |
|||
1 |
TD950.373F-01 |
FORK, Ⅰ-Ⅱ |
1 |
||
2 |
TD800A.373B-05 |
I-II GEAR FORK HEAD |
1 |
||
3 |
FT800.37.194 |
LOCKING SCREW |
6 |
||
4 |
FT800A.37A.244 |
ZINC-COATED STEEL WIRE Ⅰ-1.4 |
6 |
||
5 |
TD950.373F-02 |
I-II GEAR FORK SHAFT |
1 |
||
6 |
TD950.373D-04 |
Ⅲ-Ⅳ FORK |
1 |
||
7 |
TD800A.373B-01 |
Ⅲ-Ⅳ FORK HEAD |
1 |
||
8 |
TD950.373F-03 |
Ⅲ-Ⅳ FORK SHAFT |
1 |
||
9 |
TD800A.373B-02 |
SHUTTLE SHIFT DIAL ROD |
1 |
||
10 |
FT800.37.177 |
MUTUAL PIN |
2 |
||
11 |
FT800A.37.320a |
AUXILIARY GEARSHIFT FORK SHAFT |
1 |
||
12 |
TD950.373D-05 |
REVERSE FORK |
1 |
||
13 |
TD950.373D-07 |
REVERSE FORK SHAFT |
1 |
||
14 |
FT800.37.139 |
SPRING |
4 |
||
15 |
GBT308-10-G100-b |
STEEL BALL |
4 |
||
16 |
FT800.37.154 |
I-II GEAR DIAL ROD |
1 |

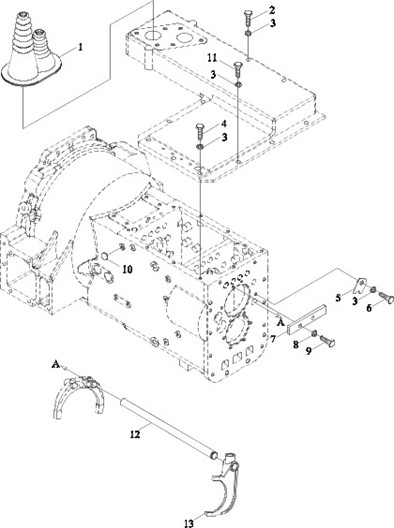

TS06373040000 SIDE CONTROL ASSEMBLY-4
TS06373040000 SIDE CONTROL ASSEMBLY-4
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06373040000 |
SIDE CONTROL ASSEMBLY |
1 |
|||
1 |
TF1004.452-11 |
SEAL SLEEVE |
1 |
||
2 |
TD800A.373-01 |
BOLT |
2 |
||
3 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
11 |
||
4 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
5 |
||
5 |
TD1000.373B-03 |
LOCATING PLATE |
1 |
||
6 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
1 |
||
7 |
FT800A.37.327 |
GEARSHIFT LIMITING PLATE |
1 |
||
8 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
2 |
||
9 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
10 |
Q72214 |
PLUG PIECE |
1 |
||
11 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
3 |
||
12 |
TD1000.373B-04 |
MIDDLE FORK SHAFT |
1 |
||
13 |
TF1004.373-02 |
AUXILIARY GEARSHIFT FORK |
1 |

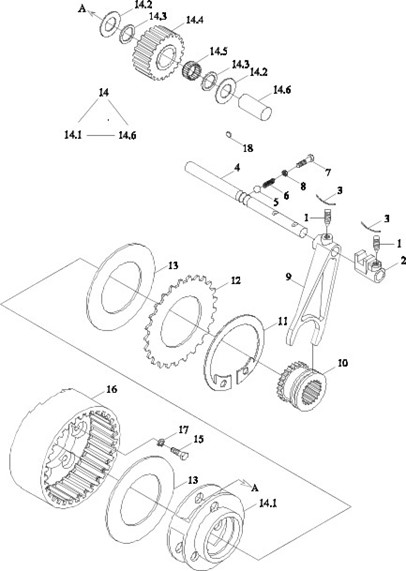

TS06374010000 CREEPER GEAR MECHANISM ASSEMBLY
TS06374010000 CREEPER GEAR MECHANISM ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06374010000 |
CREEPER GEAR MECHANISM ASSEMBLY |
||||
1 |
FT800.37.194 |
LOCKING SCREW |
|||
2 |
TD800A.374B-01 |
CREEPER GEAR FORK HEAD |
|||
3 |
FT800A.37A.244 |
ZINC-COATED STEEL WIRE Ⅰ-1.4 |
|||
4 |
TS06374010001 |
CREEPER GEAR FORK SHAFT |
|||
5 |
GBT308-10-G100-b |
STEEL BALL |
|||
6 |
FT800.37.139 |
SPRING |
|||
7 |
GBT5783-M12X35-8.8-A3L |
HEXAGON BOLT |
|||
8 |
GBT6172.1-M12-04-A3L |
HEXAGON THIN NUT |
|||
9 |
FT800.37A.225 |
HIGH AND LOW GEAR FORK |
|||
10 |
FT800.37A.218 |
CREEPER GEAR CONNECTING SLEEVE |
|||
11 |
GBT893.1-170 |
CIRCLIPS FOR HOLE |
|||
12 |
FT800.37D.216 |
PLANET CARRIER MAT PLATE |
|||
13 |
FT800.37D.230 |
WEARABLE WASHER |
|||
14 |
FT800.37D.018 |
PLANET CARRIER ASSEMBLY |
|||
14.1 |
FT800.37A.024 |
PLANET CARRIER WELDMENT |
|||
14.2 |
FT800.37A.212 |
PLANET GEAR LINER |
|||
14.3 |
FT800.37A.214 |
NEEDLE SPACER RING |
|||
14.4 |
FT800.37D.211 |
PLANET GEAR |
|||
14.5 |
GBT309-4X25.8-G2X-2X-4 |
NEEDLE |
|||
14.6 |
FT800.37A.213 |
PLANET GEAR SHAFT |
|||
15 |
GBT5783-M10X25-10.9-A3L |
HEXAGON BOLT |
|||
16 |
FT800.37D.210 |
INNER GEAR RING |
TS06374010000 CREEPER GEAR MECHANISM ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
17 18 |
GBT93-10 Q72220 |
STANDARD SPRING WASHER PLUG PIECE |

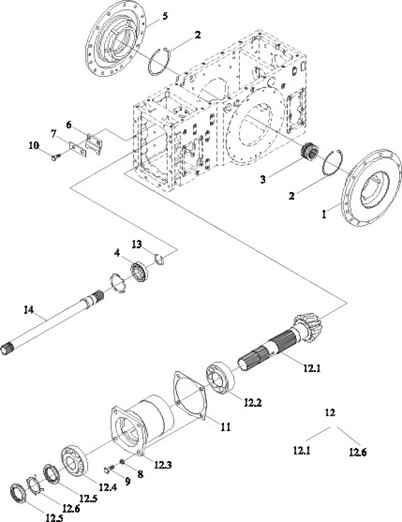

TC05382010000 REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-1
TC05382010000 REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05382010000 |
REAR AXLE CENTRAL TRANSMISSION ASSEMBLY |
1 |
|||
1 |
FT800.38.108 |
LEFT BEARING SEAT |
1 |
||
2 |
FT800.38.221 |
ADJUSTING WASHER |
1 |
||
3 |
FT800.38.113 |
DIFFERENTIAL LOCK SHIFT COLLAR |
1 |
||
4 |
GBT276-6306 |
DEEP GROOVE BALL BEARING |
1 |
||
5 |
FT800.38.106 |
RIGHT BEARING SEAT |
1 |
||
6 |
FT800.38.123 |
PRESSURE PLATE |
1 |
||
7 |
FT800.38.124 |
LOCK WASHER |
1 |
||
8 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
4 |
||
9 |
GBT5783-M12X35-8.8-A3L |
HEXAGON BOLT |
4 |
||
10 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
2 |
||
11 |
FT800.38.208 |
ADJUSTING WASHER |
1 |
||
12 |
FT800.38.011 |
SMALL TAPER GEAR ASSEMBLY |
1 |
||
12.1 |
FT800.38.126 |
SMALL TAPER GEAR |
1 |
||
12.2 |
GBT297-32311 |
BEARING |
1 |
||
12.3 |
FT800.38.205 |
SMALL TAPER GEAR BEARING SEAT |
1 |
||
12.4 |
GBT297-30310 |
BEARING |
1 |
||
12.5 |
FT800.38.207 |
ROUND NUT |
2 |
||
12.6 |
GBT858-50 |
THRUST WASHER |
1 |
||
13 |
GBT895.2-30 |
STEEL WIRE CIRCLIP FOR SHAFT |
1 |
||
14 |
FT800.38.125 |
MIDDLE SHAFT OF PTO |
1 |
