LOVOL TS6A904-011K Tractor Parts Catalogue 10
FT800.35A.001 TRACTION DEVICE ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
FT800.35A.001 |
TRACTION DEVICE ASSEMBLY |
1 |
|||
1 |
FT800.35.112 |
SPRING LOCK PIN |
2 |
||
2 |
GBT899-GM16-M16X110-10.9-A3L |
STUD |
6 |
||
3 |
FT800.35.012 |
LOWER PULL ROD BRACKET BOTTOM PLATE WELDMENT |
1 |
||
4 |
FT800.35.102 |
LIMITING PIN |
2 |
||
5 |
FT800.35A.010 |
TOWING BRACKET WELDMENT |
1 |
||
6 |
GBT899-GM16-M16X40-10.9-A3L |
STUD |
6 |
||
7 |
GBT93-16-A0P |
WASHER |
14 |
||
8 |
GBT6170-M16-8-A3L |
NUT |
14 |
||
9 |
FT800.35.101 |
SWING PIN |
1 |
||
10 |
FT65.35.103 |
SPRING LOCK PIN |
2 |
||
11 |
FT800.35A.101 |
SWING ROD |
1 |
||
12 |
FT800.35.109 |
TRACTION PIN |
1 |
||
13 |
FT800.35.104 |
BENDING PLATE |
1 |
||
14 |
GBT5782-M16X90-8.8-A2L |
BOLT |
2 |

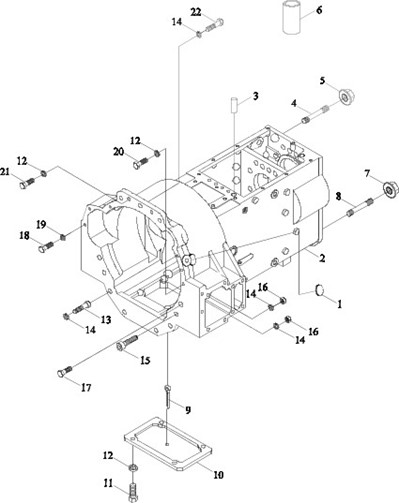

TS06371010000 GEARBOX HOUSING ASSEMBLY
TS06371010000 GEARBOX HOUSING ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06371010000 |
GEARBOX HOUSING ASSEMBLY |
1 |
|||
1 |
FT800.37.316 |
RUBBER PLUG |
1 |
||
2 |
TS06371010001 |
GEARBOX HOUSING |
1 |
||
3 |
GBT119.1-16m6X28-A0P |
COLUMN PIN |
2 |
||
4 |
GBT899-AM12-M12X1.5X35-10.9-A2 L |
DOUBLE END STUDS |
10 |
||
5 |
SPL6177.2-M12X1.5-10-F3 |
HEXAGON FLANGE NUT |
10 |
||
6 |
FT800.37.198 |
RELEASE FORK SHAFT BUSH |
4 |
||
7 |
SPL6177.2-M16X1.5-10-F3 |
HEXAGON FLANGE NUT |
2 |
||
8 |
GBT899-AM16-M16X1.5X40-10.9-A3 L |
DOUBLE END STUDS |
2 |
||
9 |
GBT91-5X25-A0P |
SPLIT PIN |
1 |
||
10 |
FT800A.37.181 |
INSPECTION WINDOW COVER |
1 |
||
11 |
GBT5783-M12X30-8.8-A3L |
HEXAGON BOLT |
4 |
||
12 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
11 |
||
13 |
TD800A.371C-02 |
BOLT |
4 |
||
14 |
GBT93-16-A0P |
STANDARD SPRING WASHER |
9 |
||
15 |
GBT70.1-M16X80-10.9-A3L |
INNER HEXAGON SCREW |
2 |
||
16 |
GBT6170-M16-10-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
17 |
GBT5782-M16X90-10.9-A2L |
HEXAGON BOLT |
2 |
||
18 |
GBT5783-M10X50-10.9-A3L |
HEXAGON BOLT |
1 |
||
19 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
1 |
||
20 |
GBT5783-M12X40-10.9-A3L |
HEXAGON BOLT |
5 |
||
21 |
GBT5782-M12X65-10.9-A2L |
HEXAGON BOLT |
2 |
||
22 |
GBT5783-M16X45-10.9-A3L |
HEXAGON BOLT |
1 |
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-1
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD950.372L |
MAIN/AUXILIARY GEARSHIFT ASSEMBLY |
1 |
|||
1 |
FT800.37C.107 |
INPUT SHAFT BEARING SEAT |
1 |
||
2 |
GBT9877.1-FB50X72X8F |
OIL SEAL |
1 |
||
3 |
FT800.37.172 |
ADJUSTING WASHER |
999 |
||
4 |
GBT276-6310 |
BEARING |
1 |
||
5 |
TD950.372L.1 |
INPUT SHAFT ASSEMBLY |
1 |
||
6 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
4 |
||
7 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
8 |
GBT894.1-55 |
CIRCLIP FOR SHAFT |
1 |
||
9 |
TD950.372L-03 |
Ⅱ DRIVING GEAR |
1 |
||
10 |
TD950.372G-10 |
WASHER Ⅲ |
1 |
||
11 |
TD950.372L.2 |
SYNCHRONIZER ASSEMBLY |
1 |
||
12 |
QLWZB120-K63X73X37ZW |
ROLLER NEEDLE BEARING |
1 |
||
13 |
TD950.372G-17 |
Ⅲ DRIVING GEAR |
1 |
||
14 |
TD950.372G-08 |
3 GEAR SLEEVE |
1 |
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-2
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD950.372L |
MAIN/AUXILIARY GEARSHIFT ASSEMBLY |
1 |
|||
1 |
FT800.37C.104 |
PTO FRONT SHAFT |
1 |
||
2 |
GBT305-110-116.6 |
THRUST RING |
1 |
||
3 |
TD800A.372F-15 |
BEARING 20209 |
1 |
||
4 |
FT800.37.106 |
PTO SHAFT CONNECTING SLEEVE |
1 |
||
5 |
GBT893.1-28 |
RETAINER RING |
1 |
||
6 |
TD950.372G.2 |
AUXILIARY GEARSHIFT DRIVING GEAR SHAFT |
1 |
||
7 |
TD800A.372F-16 |
BEARING NUP1014 |
1 |
||
8 |
GBT894.1-70 |
RETAINER RING |
1 |
||
9 |
GBT894.1-55 |
RETAINER RING |
1 |
||
10 |
TD950.372G-20 |
DRIVING GEAR |
1 |
||
11 |
TD950.372G-03 |
WASHER Ⅰ |
1 |
||
12 |
GBT894.1-50 |
RETAINER RING |
1 |
||
13 |
GBT276-6310N |
BEARING |
1 |

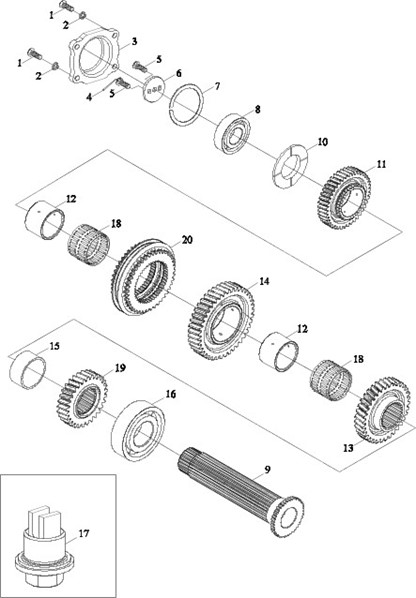

TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-3
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-3
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD950.372L |
MAIN/AUXILIARY GEARSHIFT ASSEMBLY |
1 |
|||
1 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
4 |
||
2 |
GBT93-10-A0P |
WASHER |
4 |
||
3 |
FT800.37.179 |
MIDDLE SHAFT END COVER |
1 |
||
4 |
FT800A.37A.244 |
ZINC-COATED STEEL WIRE |
1 |
||
5 |
TD800A.372-01 |
SPECIAL BOLT M10X20 |
2 |
||
6 |
FT800.37.187 |
RETAINER RING |
1 |
||
7 |
GBT305-90-96.5 |
THRUST RING |
1 |
||
8 |
GBT276-6210N |
BEARING |
1 |
||
9 |
TD800A.372F-12a |
MIDDLE SHAFT |
1 |
||
10 |
TD950.372L-06 |
MIDDLE SHAFT THRUST RING |
1 |
||
11 |
TD950.372L-01 |
I DRIVEN GEAR |
1 |
||
12 |
TG1204.372-24 |
BUSHⅡ |
2 |
||
13 |
TD950.372L-04 |
Ⅲ DRIVEN GEAR |
1 |
||
14 |
TD950.372L-02 |
Ⅱ DRIVEN GEAR |
1 |
||
15 |
TD950.372G-09 |
SPACER BUSH |
1 |
||
16 |
GBT283-NUP211E |
BEARING |
1 |
||
17 |
FT65.38.026 |
OIL PLUG ASSEMBLY |
1 |
||
18 |
QLWZB120-K63X73X42ZW |
ROLLER NEEDLE BEARING |
2 |
||
19 |
TD950.372L-05 |
Ⅳ DRIVEN GEAR |
1 |
||
20 |
TG1204.372.2 |
SYNCHRONIZER ASSEMBLY |
1 |

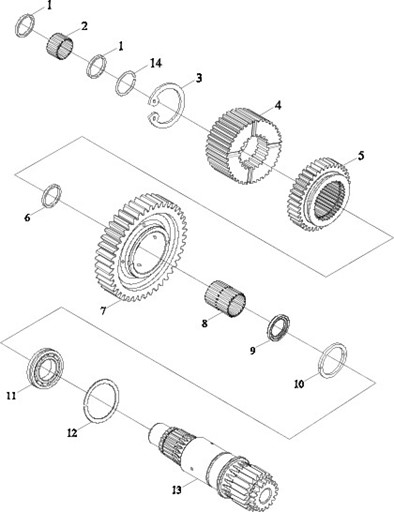

TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-4
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-4
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD950.372L |
MAIN/AUXILIARY GEARSHIFT ASSEMBLY |
1 |
|||
1 |
TD800A.372G-02 |
GASKET |
2 |
||
2 |
TD800A.372H.1 |
NEEDLE |
1 |
||
3 |
GBT894.1-42 |
RETAINER RING |
1 |
||
4 |
TD950.372G-01 |
AUXILIARY GEARSHIFT DRIVEN GEAR SEAT |
1 |
||
5 |
TD950.372G-22 |
REVERSE DRIVEN GEAR |
1 |
||
6 |
FT800.37D.240 |
SPACER BUSH |
1 |
||
7 |
TD950.372G-21 |
GEAR |
1 |
||
8 |
QLWZB120-K55X65X43ZW |
ROLLER NEEDLE BEARING |
1 |
||
9 |
TD800A.372G-13 |
THRUST RETAINER RING |
999 |
||
9 |
TD800A.372G-11 |
THRUST RETAINER RING |
999 |
||
9 |
TD800A.372G-12 |
THRUST RETAINER RING |
999 |
||
9 |
TD800A.372G-10 |
THRUST RETAINER RING |
999 |
||
9 |
TD800A.372G-01 |
THRUST RETAINER RING |
999 |
||
10 |
FT800.37D.236 |
THRUST RING |
1 |
||
11 |
GBT276-6211N |
BEARING |
1 |
||
12 |
GBT305-100-106.5 |
THRUST RING |
1 |
||
13 |
TF1004.372A-04a |
OUTPUT SHAFT |
1 |
||
14 |
GBT895.1-42 |
WIRE RETAINER RING FOR HOLE |
1 |

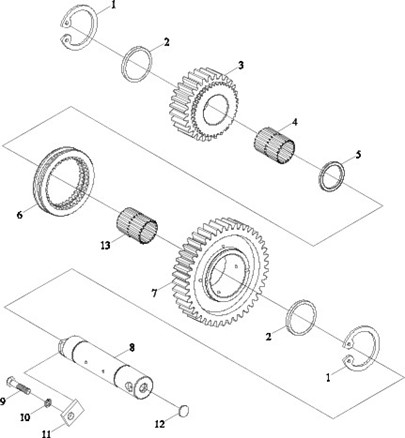

TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-5
TD950.372L MAIN/AUXILIARY GEARSHIFT ASSEMBLY-5
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD950.372L |
MAIN/AUXILIARY GEARSHIFT ASSEMBLY |
1 |
|||
1 |
GBT894.1-42 |
CIRCLIP FOR SHAFT |
2 |
||
2 |
FT800.37D.233 |
RETAINER RING |
2 |
||
3 |
TD950.372G-23 |
IDLER 1 |
1 |
||
4 |
QLWZB120-K35X45X43ZW |
ROLLER NEEDLE BEARING |
1 |
||
5 |
TD950.372G-11 |
NEEDLE SPACER BUSH |
1 |
||
6 |
TD800A.372F-05 |
AUXILIARY LOW GEAR SHIFT COLLAR |
1 |
||
7 |
TD950.372G-24 |
IDLER Ⅱ |
1 |
||
8 |
TD950.372G-12a |
IDLER SHAFT |
1 |
||
9 |
GBT5783-M10X20-8.8-A3L |
BOLT |
1 |
||
10 |
GBT93-10-A0P |
WASHER |
1 |
||
11 |
FT800.37.197 |
REVERSE SHAFT LOCK WASHER |
1 |
||
12 |
Q72214 |
PLUG PIECE |
1 |
||
13 |
TD950.372G-30 |
ROLLER NEEDLE BEARING K35X45X35 |
1 |
