LOVOL TS6A904-011K Tractor Parts Catalogue 08
TD1S212010000 CLUTCH CONTROL MECHANISM ASSEMBLY-3 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
19 |
FT800.43.030 |
ADJUSTING SCREW UNIT |
1 |
||
20 |
GBT6177.1-M10-8-A3L |
HEXAGON FLANGE NUT |
1 |
||
21 |
FT800A.43B.119 |
LEFT REVOLVING PULL ROD FORK |
1 |
||
22 |
GBT97.1-12-A3L |
FLAT WASHER |
1 |
||
23 |
GBT882-B12X30-A3L |
PIN SHAFT |
1 |
||
24 |
GBT882-B10X30-A3L |
PIN SHAFT |
6 |
||
25 |
GBT5782-M10X45-10.9-A3L |
HEXAGON BOLT |
6 |
||
26 |
GBT119.1-10m6X26-A3L |
COLUMN PIN |
2 |
||
27 |
GBT93-10-A3L |
STANDARD SPRING WASHER |
8 |
||
28 |
GBT97.1-30-A3L |
FLAT WASHER |
1 |
||
29 |
JBT7940.1-M8X1 |
STRAIGHT FORCED FILLING OIL CUP |
5 |
||
30 |
TS06212010022 |
SEAL SLEEVE |
1 |
||
31 |
TD1S212010001 |
SPRING BRACKET |
1 |

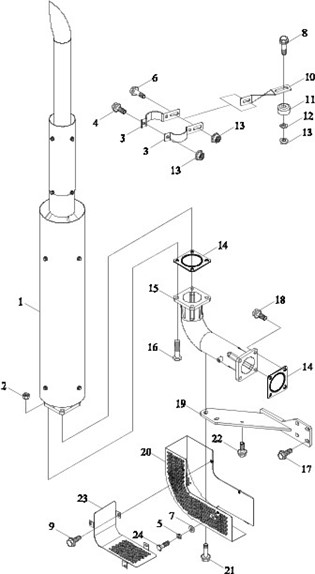

TS06220030000 EXHAUST SYSTEM ASSEMBLY
TS06220030000 EXHAUST SYSTEM ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06220030000 |
EXHAUST SYSTEM ASSEMBLY |
1 |
|||
1 |
TD1200.22.1 |
MUFFLER ASSEMBLY |
1 |
||
2 |
SPL6175PT-M10X1.5-8F3 |
HEXAGON SELF-LOCKING NUT, STYLE 2 |
4 |
||
3 |
TD1200.22B-01 |
CLAMP HOOP |
2 |
||
4 |
GBT5789-M8X16-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
5 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
3 |
||
6 |
GBT5789-M8X20-8.8-A2L |
HEXAGON FLANGE NUT |
1 |
||
7 |
GBT97.1-8-A0P |
FLAT WASHER |
3 |
||
8 |
GBT5789-M8X40-8.8-A2L |
HEXAGON FLANGE NUT |
1 |
||
9 |
GBT5789-M6X16-8.8-A2L |
HEXAGON FLANGE NUT |
1 |
||
10 |
TC05220040001 |
PULL ROD |
1 |
||
11 |
TC03220080007 |
UPPER RUBBER GASKET |
1 |
||
12 |
GBT96.1-8-A0P |
BIG WASHER |
1 |
||
13 |
GBT6177.1-M8-8-A2L |
HEXAGON FLANGE NUT |
4 |
||
14 |
FT900.22A.040 |
WASHER UNIT 2 |
2 |
||
15 |
TS06220010012 |
EXHAUST BENDING PIPE |
1 |
||
16 |
GBT5783-M10X35-8.8-A3L |
HEXAGON BOLT |
4 |
||
17 |
GBT5789-M10X25-8.8-A2L |
HEXAGON FLANGE NUT |
4 |
||
18 |
GBT5789-M10X30-8.8-A2L |
HEXAGON FLANGE NUT |
4 |
||
19 |
TS06220010001 |
BRACKET |
1 |
||
20 |
TS06220010004 |
DOWN GUARD NET WELDMENT |
1 |
||
21 |
GBT5789-M10X20-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
22 |
GBT5789-M6X12-8.8-A2L |
HEXAGON FLANGE NUT |
4 |
TS06220030000 EXHAUST SYSTEM ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 24 |
TS06220010003 GBT5783-M8X16-8.8-A2L |
UPPER SHIELD NET HEXAGON BOLT |
1 3 |

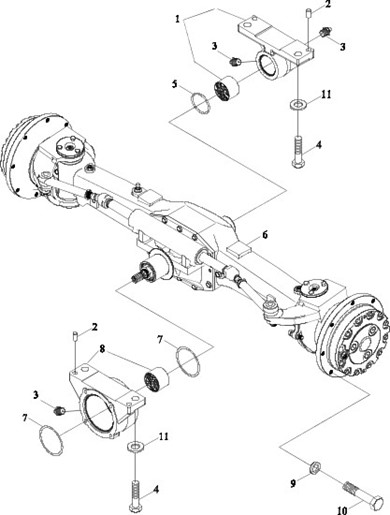

TD904.311K FRONT AXLE ASSEMBLY-1
TD904.311K FRONT AXLE ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.311K |
FRONT AXLE ASSEMBLY |
1 |
|||
1 |
TD904.311G.2 |
FRONT SUPPORT SEAT ASSEMBLY |
1 |
||
2 |
GBT119.1-12h8X24-A0P |
COLUMN PIN |
4 |
||
3 |
JBT7940.1-M10X1 |
OIL CUP |
1 |
||
4 |
GBT5786-M18X1.5X60-10.9-A3L |
BOLT |
4 |
||
5 |
GBT3452.1-90.0X3.55G |
RUBBER O-SEAL RING |
1 |
||
6 |
TD904.311K.1 |
FRONT DRIVING AXLE SUB-ASSEMBLY |
1 |
||
7 |
TD804.311-02 |
O-RING |
2 |
||
8 |
TD904.311G.3 |
REAR SUPPORT SEAT ASSEMBLY |
1 |
||
9 |
FT654.32.104 |
WASHER |
16 |
||
10 |
GBT5786-M16X1.5X40-10.9-A3L |
BOLT |
16 |
||
11 |
FT804.31B.120 |
WASHER |
4 |

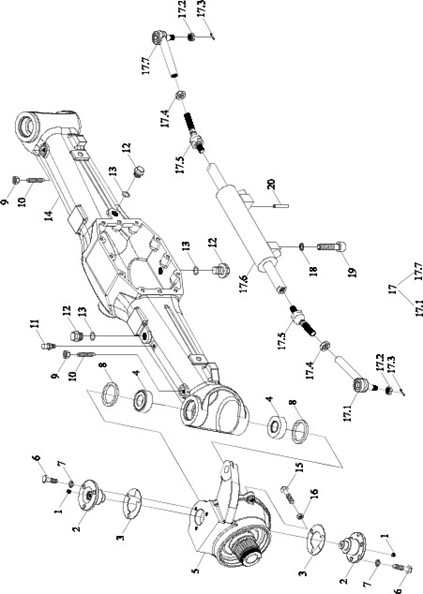

TD904.311K FRONT AXLE ASSEMBLY-2
TD904.311K FRONT AXLE ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.311K |
FRONT AXLE ASSEMBLY |
1 |
|||
TD904.311K.1 |
FRONT DRIVING AXLE SUB-ASSEMBLY |
1 |
|||
1 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILLING OIL CUP |
2 |
||
2 |
TD904.311K.1-08 |
PRESSURE COVER |
2 |
||
3 |
TD904.311K.1-10 |
ADJUSTING GASKET |
2 |
||
4 |
TD904.311K.1-11 |
JOINT BEARING |
2 |
||
5 |
TD904.311K.1-02 |
LEFT STEERING BURL |
1 |
||
6 |
GBT5786-M12X1.5X30-10.9-A3L |
HEXAGON BOLT |
6 |
||
7 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
6 |
||
8 |
TD904.311K.1-14 |
OIL SEAL |
2 |
||
9 |
GBT889.1-M12-10 |
Ⅰ-HEXAGON LOCKING NUT |
2 |
||
10 |
GBT72-M12X50-14H-A3L |
SLOTTED SET SCREW |
2 |
||
11 |
TD904.311K.1.6 |
AIRPLUG |
1 |
||
12 |
TD904.311K.1-13 |
SCREW PLUG |
3 |
||
13 |
GBT3452.1-21.2X2.65G |
RUBBER O-SEAL RING |
3 |
||
14 |
TD904.311K.1-01 |
AXLE HOUSING |
1 |
||
15 |
GBT5783-M14X60-10.9-O |
HEXAGON BOLT |
1 |
||
16 |
GBT6170-M14-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
17 |
TD904.311K.1.2 |
STEERING OIL CYLINDER ASSEMBLY |
1 |
||
17.1 |
TD904.311K.1.2.1 |
LEFT STEERING CONNECTING |
1 |
||
17.2 |
TD904.311K.1.2-02 |
SLOTTED NUT |
2 |
||
17.3 |
GBT91-4X36-A0P |
SPLIT PIN |
2 |
||
17.4 |
TD904.311K.1.2-03 |
NUT M24X1.5 |
2 |
TD904.311K FRONT AXLE ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
17.5 |
TD904.311K.1.2.2 |
JOINT |
2 |
||
17.6 |
TD904.311K.1.2-01 |
STEERING OIL CYLINDER |
1 |
||
17.7 |
TD904.311K.1.2.3 |
RIGHT STEERING CONNECTING |
1 |
||
18 |
GBT861.1-16 |
WASHER |
4 |
||
19 |
GBT70.1-M16X35-10.9 |
INNER HEXAGON SCREW |
4 |
||
20 |
GBT119.1-12m6X26-A0P |
COLUMN PIN |
2 |
TD904.311K FRONT AXLE ASSEMBLY-3

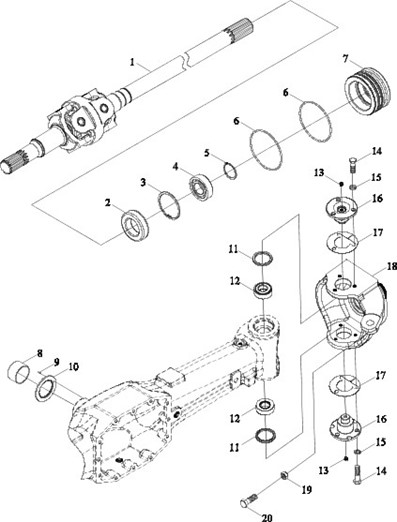

TD904.311K FRONT AXLE ASSEMBLY-3
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.311K |
FRONT AXLE ASSEMBLY |
1 |
|||
TD904.311K.1 |
FRONT DRIVING AXLE SUB-ASSEMBLY |
1 |
|||
1 |
TD904.311K.1.3 |
LEFT HALF SHAFT ASSEMBLY |
1 |
||
2 |
TD904.311K.1-09 |
OIL SEAL 40X68X18 |
1 |
||
3 |
GBT893.1-62 |
CIRCLIPS FOR HOLE |
1 |
||
4 |
GBT276-6007 |
DEEP GROOVE BALL BEARING |
1 |
||
5 |
GBT894.1-35 |
CIRCLIP FOR SHAFT |
1 |
||
6 |
GBT3452.1-85.0X3.55G |
RUBBER O-SEAL RING |
2 |
||
7 |
TD904.311K.1-07 |
OIL SEAL SEAT |
1 |
||
8 |
TD904.311K.1-05 |
SHAFT SLEEVE |
1 |
||
9 |
GBT119.1-5m6X12-A0P |
COLUMN PIN |
1 |
||
10 |
TD904.311K.1-04 |
GASKET |
1 |
||
11 |
TD904.311K.1-14 |
OIL SEAL |
2 |
||
12 |
TD904.311K.1-11 |
JOINT BEARING |
2 |
||
13 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILLING OIL CUP |
2 |
||
14 |
GBT5786-M12X1.5X30-10.9-A3L |
HEXAGON BOLT |
6 |
||
15 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
6 |
||
16 |
TD904.311K.1-08 |
PRESSURE COVER |
2 |
||
17 |
TD904.311K.1-10 |
ADJUSTING GASKET |
2 |
||
18 |
TD904.311K.1-03 |
RIGHT STEERING BURL |
1 |
||
19 |
GBT6170-M14-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
20 |
GBT5783-M14X60-10.9-O |
HEXAGON BOLT |
1 |

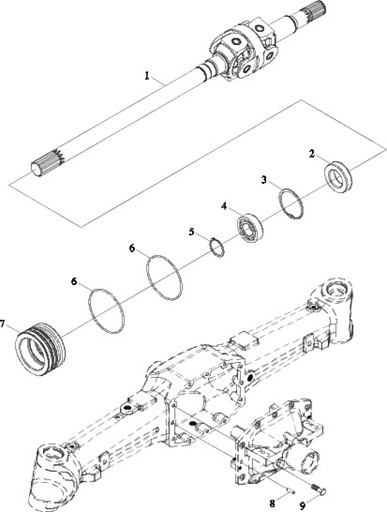

TD904.311K FRONT AXLE ASSEMBLY-4
TD904.311K FRONT AXLE ASSEMBLY-4
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD904.311K |
FRONT AXLE ASSEMBLY |
1 |
|||
TD904.311K.1 |
FRONT DRIVING AXLE SUB-ASSEMBLY |
1 |
|||
1 |
TD904.311K.1.4 |
RIGHT HALF SHAFT ASSEMBLY |
1 |
||
2 |
TD904.311K.1-09 |
OIL SEAL 40X68X18 |
1 |
||
3 |
GBT893.1-62 |
CIRCLIPS FOR HOLE |
1 |
||
4 |
GBT276-6007 |
DEEP GROOVE BALL BEARING |
1 |
||
5 |
GBT894.1-35 |
CIRCLIP FOR SHAFT |
1 |
||
6 |
GBT3452.1-85.0X3.55G |
RUBBER O-SEAL RING |
2 |
||
7 |
TD904.311K.1-07 |
OIL SEAL SEAT |
1 |
||
8 |
GBT119.1-12m6X35-A0P |
COLUMN PIN |
2 |
||
9 |
GBT5786-M12X1.5X35-10.9-A9L |
HEXAGON BOLT |
10 |

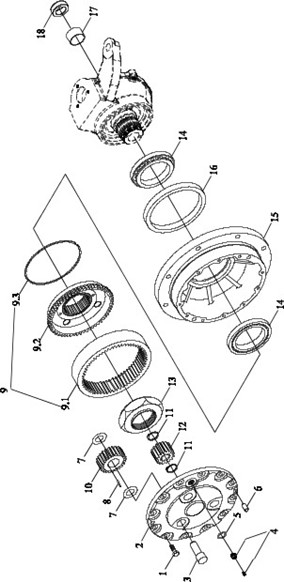

TD904.311K FRONT AXLE ASSEMBLY-5
