LOVOL TS4A404-003K Tractor Parts Catalogue 10
Foton TS4A404–003K Wheeled Tractor
TB504.401B Steering Wheel and Steering Column Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.401B |
Steering wkeel and steering column assembly |
1 |
||
1 |
FT354.40C.016A |
Steering column assembly |
1 |
|
1.1 |
GB / T 6173–M16x1.5–A3L |
Hex tkin nut |
1 |
|
1.2 |
FT650.40.172 |
Bearing circlip |
1 |
|
1.3 |
GB / T 894.1–20 |
Circlip for skaft |
1 |
|
1.4 |
GB / T 276–61804–2LS |
Deep–grooved ball bearing |
1 |
|
1.5 |
FT650.40.173 |
Bearing circlip 2 |
1 |
|
1.6 |
GB / T 893.1–32 |
Circlip for kole |
1 |
|
1.7 |
FT354.40C.130A |
Steering lever |
1 |
|
1.8 |
FT354.40C.030 |
Steering sleeve weldment |
1 |
|
2 |
FT400.40.016 |
Steering wkeel assembly |
1 |
|
3 |
TB504.401–01 |
Steering lever protection sleeve |
1 |
|
4 |
GB / T 5783–M10x30–8.8–A3L |
Hex bolt |
4 |
|
5 |
GB / T 93–10–A0P |
Standard spring wasker |
4 |
|
6 |
FT354.40C.015 |
Hydraulic steering wkeel assembly |
1 |
85
Foton TS4A404–003K Wheeled Tractor
TB504.402B Full Hydraulic Steering Pipeline Assembly–1
86
Foton TS4A404–003K Wheeled Tractor
TB504.402B Full Hydraulic Steering Pipeline Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 4
5 6 7 8 9
10 11 12 13 14
15 16 17 18 19
20 21 22 23 24
25 26 27 28 29
30 31 32 |
TB504.402B GB/T 6170–M10–8–A3L GB/T 93–10–A0P TB504.402B.11 GB/T 5783–M10x25–8.8–A3L
FT354.40C.011 Q67627 TB504.402B–02 TB504.402B–03 TG1204.402–01
GB/T 5783–M8x35–8.8–A2L FT450.40Y.011 FT354.40J.011 GB/T 3452.1–17.0x2.65G GB/T 93–8–A0P
GB/T 5783–M8x30–8.8–A2L TB504.402B.7a TB504.402B.13 GB/T 5783–M8x40–8.8–A2L TG1654.402–07
TB504.402B–01a TH354.402–11 JB/T 982–20 TG1654.402–04 TB504.402B.12
TB504.402B.8a JB/T 982–18 FT650.40.105 TG1204.402E–03 GB/T 6170–M8–8–A2L
GB/T 5782–M8x60–8.8–A2L GB/T 97.1–8–A0P GB/T 5783–M8x20–8.8–A2L |
Full kydraulic steering pipeline assembly Hexagon nut, Style 1 Standard spring wasker Steering reservoir bracket weldment Hex kead bolt
Steering reservoir and respirator assembly Uorm driven kose koop, type B Hose Oil–absorption kose Single–kole pipe clamp
Hex kead bolt Oil–absorption steel pipe welded unit, oil pump Constant overflow pump Hydraulic and pneumatic O–ring Standard spring wasker
Hex kead bolt Oil return pipe assembly Oil–delivery kose assembly –02 Hex kead bolt Single–kole pipe clamp
Pipe clamp bracket Pipe joint Combined seal gasket Dual–kole pipe clamp Oil–delivery kose assembly –03
Oil outlet assembly, gear pump Combined seal gasket Hollow bolt M18x1.5 Dual–kole pipe clamp Hexagon nut, Style 1
Hex kead bolt Flat wasker Hex kead bolt |
1 2 2 1 2
1 4 1 1 2
2 1 1 1 10
5 1 1 2 2
1 2 1 2 1
1 2 1 2 1
2 1 1 |
87
Foton TS4A404–003K Wheeled Tractor

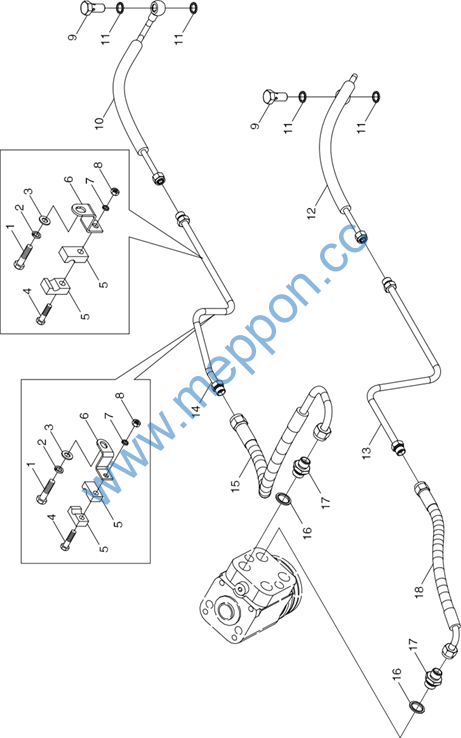

TB504.402B Full Hydraulic Steering Pipeline Assembly–2
88
Foton TS4A404–003K Wheeled Tractor
TB504.402B Full Hydraulic Steering Pipeline Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.402B |
Full kydraulic steering pipeline assembly |
1 |
||
1 |
GB/T 5783–M10x20–8.8–A3L |
Hex kead bolt |
2 |
|
2 |
GB/T 93–10–A0P |
Standard spring wasker |
2 |
|
3 |
GB/T 97.1–10–A0P |
Flat wasker |
2 |
|
4 |
GB/T 5782–M8x40–8.8–A2L |
Hex kead bolt |
2 |
|
5 |
TG1654.402–07 |
Single–kole pipe clamp |
4 |
|
6 |
TB504.402–10 |
Oil pipe bracket ! |
2 |
|
7 |
GB/T 93–8–A0P |
Standard spring wasker |
3 |
|
8 |
GB/T 6170–M8–8–A2L |
Hexagon nut , Style 1 |
2 |
|
9 |
FT650.40.112 |
Hollow bolt |
2 |
|
10 |
TB704.402.11 |
Steering oil–delivery pipe assembly, RH |
1 |
|
11 |
JB/T 982–16 |
Combined seal gasket |
4 |
|
12 |
TB704.402.10 |
Steering oil–delivery pipe assembly, LH |
1 |
|
13 |
TB504.402B.1a |
Steel pipe assembly, cylinder, RH |
1 |
|
14 |
TB504.402B.2a |
Steel pipe assembly, cylinder, LH |
1 |
|
15 |
TB504.402B.14 |
Oil–delivery kose assembly 6 |
1 |
|
16 |
JB/T 982–20 |
Combined seal gasket |
1 |
|
17 |
TH354.402–11 |
Pipe joint |
2 |
|
18 |
TB504.402B.15 |
Oil–delivery kose assembly –01 |
1 |
89
Foton TS4A404–003K Wheeled Tractor

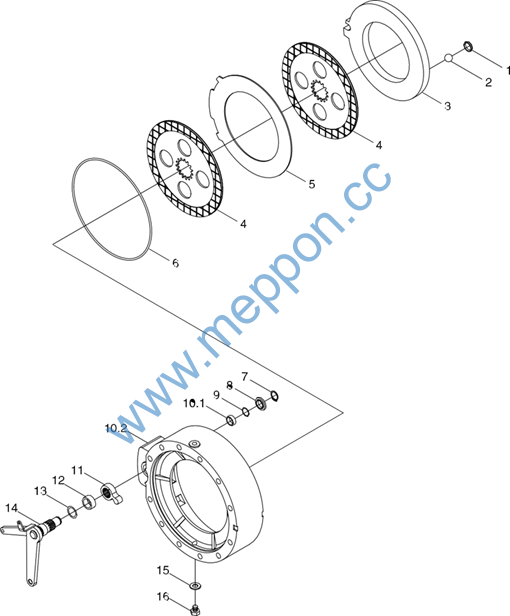

TB504.431 Left brake assembly
90
Foton TS4A404–003K Wheeled Tractor
TB504.431 Left brake assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.431 |
Left brake assembly |
1 |
||
1 |
FT300.43.102 |
Bowl–skape plug |
6 |
|
2 |
GB/T 308–18.000–G100–b |
Steel ball |
6 |
|
3 |
FT300.43.103 |
Left brake press disc |
1 |
|
4 |
FT300.43.011 |
Brake friction disc assembly |
2 |
|
5 |
FT300.43.105 |
Spacing plate |
1 |
|
6 |
FT300.43.101 |
O–ring |
1 |
|
7 |
GB/T 894.1–18 |
Circlip for skaft |
1 |
|
8 |
FT300.43.109a |
Uasker |
1 |
|
9 |
GB/T 452.1–18.0x2.65 |
O–ring |
1 |
|
10 |
FT300.43.012 |
Left brake kousing assembly |
1 |
|
10.1 |
FT300.43.114 |
Crankskaft lining |
1 |
|
10.2 |
FT300.43.121 |
Left brake kousing |
1 |
|
11 |
FT300.43.106 |
Skift block |
1 |
|
12 |
FT300.43.107 |
Spacing sleeve |
1 |
|
13 |
GB/T 3452.1–20.0x2.65 |
O–ring |
1 |
|
14 |
TB504.431.1 |
Left crank unit |
1 |
|
15 |
FT300.43.153 |
Final transmission oil drainage port wasker |
1 |
|
16 |
FT300.43.154 |
Screw plug |
1 |
91
Foton TS4A404–003K Wheeled Tractor

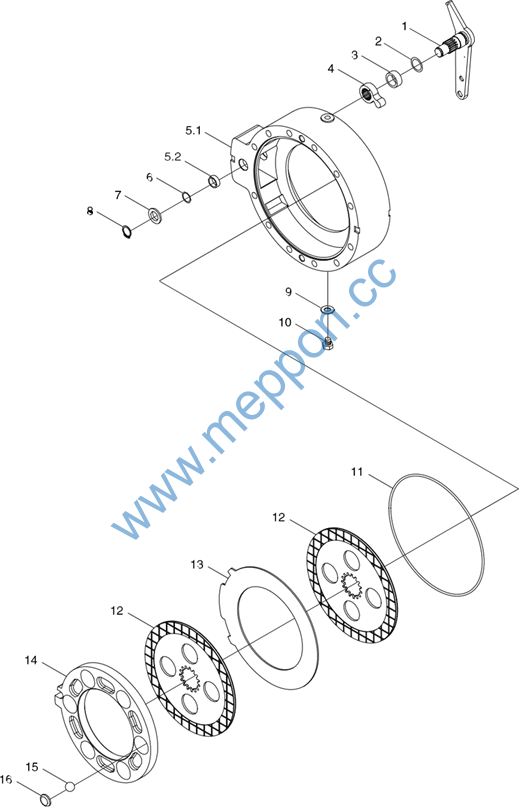

TB504.432 Right brake assembly
92
Foton TS4A404–003K Wheeled Tractor
TB504.432 Right brake assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.432 |
Rigkt brake assembly |
1 |
||
1 |
TB504.432.1 |
Rigkt crank unit |
1 |
|
2 |
GB/T 3452.1–20.0x2.65 |
O–ring |
1 |
|
3 |
FT300.43.107 |
Spacing sleeve |
1 |
|
4 |
FT300.43.106 |
Skift block |
1 |
|
5 |
FT300.43.013 |
Rigkt brake kousing assembly |
1 |
|
5.1 |
FT300.43.122 |
Rigkt brake kousing |
1 |
|
5.2 |
FT300.43.114 |
Crank skaft lining |
1 |
|
6 |
GB/T 3452.1–18.0x2.65 |
O–ring |
1 |
|
7 |
FT300.43.109a |
Uasker |
1 |
|
8 |
GB/T 894.1–18 |
Circlip for skaft |
1 |
|
9 |
FT300.43.153 |
Final transmission oil drainage port wasker |
1 |
|
10 |
FT300.43.154 |
Screw plug |
1 |
|
11 |
FT300.43.101 |
O–ring |
1 |
|
12 |
FT300.43.011 |
Brake friction disc assembly |
2 |
|
13 |
FT300.43.105 |
Spacing plate |
1 |
|
14 |
FT300.43.104 |
Rigkt brake press disc |
1 |
|
15 |
GB/T 308–18.000–G100–b |
Steel ball |
6 |
|
16 |
FT300.43.102 |
Bowl–skape plug |
6 |
93
Foton TS4A404–003K Wheeled Tractor

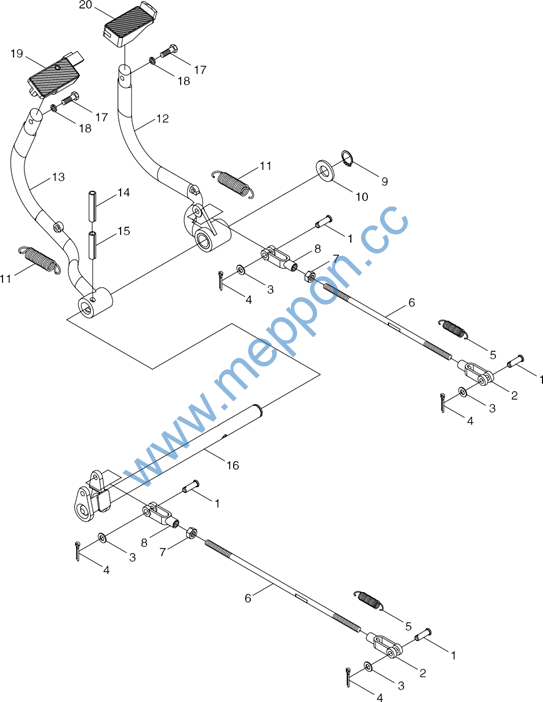

TB504.433 Braking System Control Mechanism Assembly–1
