LOVOL TL2A354-001K Tractor Parts Catalogue 23
TE354.581 OIL PUMP/PIPE/FILTER ASSEMBLY
TE354.581 OIL PUMP/PIPE/FILTER ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
FT354.58A.030 |
QUICK CHANGING JOINT |
1 |
||
2 |
GBT95-8-A0P |
FLAT WASHER |
2 |
||
3 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
4 |
TE354.581-01 |
OIL FILTER FIXING PLATE WELD |
1 |
||
5 |
TE254.581H.3 |
OIL SUCTION FILTER ASSEMBLY |
1 |
||
6 |
JBT982-20 |
COMBINED SEAL GASKET |
2 |
||
7 |
TE254.582H.10 |
STEADY FLOW VALVE OIL OUTLET PIPE WELDMENT |
1 |
||
8 |
FT254.40.102 |
HOLLOW BOLT |
1 |
||
9 |
JBT982-24 |
COMBINED SEAL GASKET |
2 |
||
10 |
TE354.581.2a |
OIL OUTLET TUBE WELDMENT OF GEAR PUMP |
1 |
||
11 |
FT254.58.132 |
HOLLOW BOLT M24X1.5 |
1 |
||
12 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
3 |
||
13 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
13 |
||
14 |
GBT3452.1-18.0X2.65G |
RUBBER O-SEAL RING |
1 |
||
15 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
8 |
||
16 |
FT304.58L.010 |
GEAR PUMP |
1 |
||
17 |
GBT3452.1-21.2X1.80G |
RUBBER O-SEAL RING |
1 |
||
18 |
TE354.581.1 |
OIL SUCTION PIPE WELDMENT |
1 |
||
19 |
Q67535 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
||
20 |
FT254.58.135 |
RUBBER HOSE |
2 |
||
21 |
GBT5783-M12X20-8.8-A3L |
HEXAGON BOLT |
2 |
||
22 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
2 |
||
23 |
TE354.581.4 |
OIL RETURN RUBBER HOSE OF SINGLE PATH STA- BILIZER DIVERTER VALVE |
1 |
TE354.582 MULTI-WAY VALVE OIL PIPE ASSEMBLY-1
TE354.582 MULTI-WAY VALVE OIL PIPE ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT882-B5X22 |
PIN SHAFT |
6 |
||
2 |
GBT95-5-A0P |
FLAT WASHER |
12 |
||
3 |
TE354.582-01 |
MULTI-WAY VALVE ROCKER ARM |
4 |
||
4 |
GBT91-1.6X20-A0P |
SPLIT PIN |
6 |
||
5 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
3 |
||
6 |
TE254.582H.2 |
MULTI-WAY VALVE ASSEMBLY |
1 |
||
7 |
GBT95-8-A0P |
FLAT WASHER |
5 |
||
8 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
3 |
||
9 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
3 |
||
10 |
TE354.582-02 |
PULL ROD |
2 |
||
11 |
GBT91-3.2X20-A0P |
SPLIT PIN |
2 |
||
12 |
GBT882-B8X28 |
PIN SHAFT |
2 |
||
13 |
TE354.582-05 |
PULL ROD FORK |
2 |
||
14 |
TE354.582.4 |
CONTROL HANDLE COMPRESSION Ⅱ |
1 |
||
14.1 |
TE254.582H.11-01 |
NYLON SLEEVE |
1 |
||
14.2 |
TE354.582.4.1 |
CONTROL HANDLE WELD Ⅱ |
1 |
||
15 |
TE354.582.2 |
CONTROL HANDLE COMPRESSION Ⅰ |
1 |
||
15.1 |
TE254.582H.11-01(2) |
NYLON SLEEVE |
1 |
||
15.2 |
TE354.582.2.2 |
CONTROL HANDLE ASSEMBLY OF MULTI-WAY VALVE Ⅱ |
1 |
||
16 |
TB504.552-04 |
HANDLE HEAD |
2 |
||
17 |
GBT68-M4X10-4.8-A2L |
SLOTTED SCREW |
2 |
||
18 |
GBT5783-M6X35-8.8-A1L |
HEXAGON BOLT |
2 |
TE354.582 MULTI-WAY VALVE OIL PIPE ASSEMBLY-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
19 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
2 |
||
20 |
GBT819.2-M5X20-8.8-A2L |
SCREW |
4 |
||
21 |
TE254.582H-10 |
STEEL PLATE MAT |
1 |
||
22 |
TE254.582H-09 |
SEAL SLEEVE |
1 |
||
23 |
GBT894.1-18 |
CIRCLIP FOR SHAFT |
2 |
||
24 |
TE254.582H-07 |
ROTARY SHAFT |
1 |
||
25 |
GBT93-5-A0P |
STANDARD SPRING WASHER |
4 |
||
26 |
GBT6170-M5-8-A2L |
HEXAGON NUT, TYPE-1 |
4 |

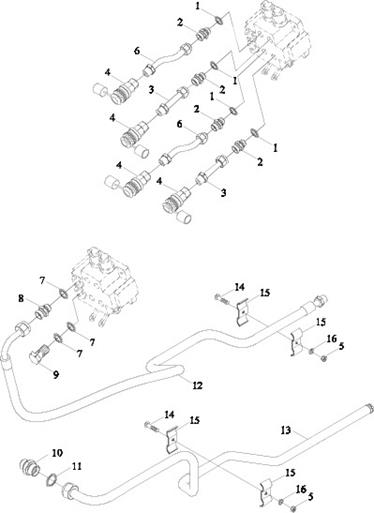

TE354.582 MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
TE354.582 MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
JBT982-18 |
COMBINED SEAL GASKET |
4 |
||
2 |
GBT3733.2-G14 |
STRAIGHT PIPE JOINT BODY |
4 |
||
3 |
TE354.582.5 |
TRANSITION RIGID TUBE ASSEMBLY |
2 |
||
4 |
FT354.58A.030 |
QUICK CHANGING JOINT |
4 |
||
5 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
6 |
TE354.582.6 |
OIL OUTPUT PIPE ASSEMBLY |
2 |
||
7 |
JBT982-22 |
COMBINED SEAL GASKET |
3 |
||
8 |
FT654.58B.102 |
STRAIGHT THREAD JOINT BODY 1 |
1 |
||
9 |
FT654.58.107 |
HOLLOW BOLT -1 |
1 |
||
10 |
TE354.582-04 |
JOINT BODY |
1 |
||
11 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
||
12 |
TE354.582.1 |
OIL INLET TUBE ASSEMBLY OF MULTI-WAY VALVE |
1 |
||
13 |
TE354.582.3 |
OIL SUCTION PIPE ASSEMBLY |
1 |
||
14 |
GBT5783-M6X30-8.8-A2L |
HEXAGON BOLT |
2 |
||
15 |
TE354.582.7 |
PIPE CLAMP |
4 |
||
16 |
GBT93-6-A0P(2) |
STANDARD SPRING WASHER |
4 |
