LOVOL TL2A354-001K Tractor Parts Catalogue 21

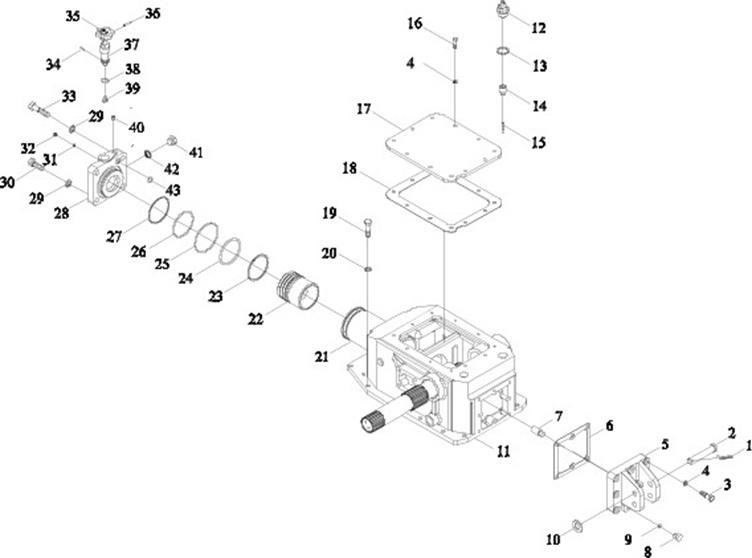

TE354.55 LIFTER INSTALLATION ASSEMBLY-1
TE354.55 LIFTER INSTALLATION ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
FT800.55A.237 |
ELASTIC PIN |
1 |
||
2 |
18.55.107 |
UPPER PULL ROD FRONT CONNECTING PIN |
1 |
||
3 |
GBT5782-M10X45 |
BOLT |
8 |
||
4 |
GBT93-8 |
WASHER |
11 |
||
5 |
TE250.55A.112 |
REAR END COVER |
1 |
||
6 |
18.55.159 |
REAR END COVER PAPER GASKET |
1 |
||
7 |
18.55.141 |
LIMITING PIN |
1 |
||
8 |
18.55.108 |
OIL DISCHARGING PLUG |
1 |
||
9 |
JBT982-12 |
COMBINED SEAL GASKET |
1 |
||
10 |
GBT97.1-20 |
WASHER |
1 |
||
11 |
TE354.55.1 |
LIFTER ASSEMBLY |
1 |
||
12 |
TE250.55.011 |
VENTILATION PLUG BODY WELDMENT |
1 |
||
13 |
18.55.104 |
WASHER |
1 |
||
14 |
18.55.136 |
OIL FILLING COVER CORE |
1 |
||
15 |
TE354.55.110 |
DIPSTICK |
1 |
||
16 |
GBT5783-M8X20 |
BOLT |
14 |
||
17 |
TE354.55.103 |
UPPER COVER PLATE |
1 |
||
18 |
TE354.55.108 |
UPPER COVER GASKET |
1 |
||
19 |
GBTT5783-M10X30-A3L |
BOLT |
12 |
||
20 |
GBTT93-10-A0P |
WASHER |
12 |
||
21 |
YT300B.55.114 |
CYLINDER TRUNK |
1 |
||
22 |
E300.55.012 |
PISTON ASSEMBLY |
1 |
||
23 |
E300.55.117 |
RETAINER RING |
1 |
TE354.55 LIFTER INSTALLATION ASSEMBLY-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
24 |
GBT3452.1-75X5.3 |
O-RING |
1 |
||
25 |
GBT3452.1-90X3.55 |
O-RING |
1 |
||
26 |
GBT3452.1-77.5X3.55 |
O-RING |
1 |
||
27 |
E300.55.118 |
RETAINER RING |
1 |
||
28 |
TE354.55.106 |
CYLINDER HEAD |
1 |
||
29 |
GBT93-14 |
WASHER |
4 |
||
30 |
GBT5785-M14X1.5X50 |
BOLT |
3 |
||
31 |
GBT97.1-5 |
WASHER |
1 |
||
32 |
GBT828-M5X6X4-22H |
SCREW |
1 |
||
33 |
GBT5785-M14X1.5X60 |
BOLT |
1 |
||
34 |
300.55.138 |
PIN |
1 |
||
35 |
E300.55.140A |
SPEED DROP VALVE HAND WHEEL |
1 |
||
36 |
GBT879-4X22 |
PIN |
1 |
||
37 |
TE354.55.109 |
ADJUSTING VALVE ROD |
1 |
||
38 |
GBT1235-22X2.4 |
O-RING |
1 |
||
39 |
YT18.55.129 |
ADJUSTING VALVE |
1 |
||
40 |
25.55.169 |
PLUG ZG18 |
1 |
||
41 |
25.55.109A |
HEXAGON SCREW PLUG |
1 |
||
42 |
JBT982-18 |
COMBINED SEAL WASHER |
1 |
||
43 |
GBT1235-18X2.4 |
O-RING |
1 |

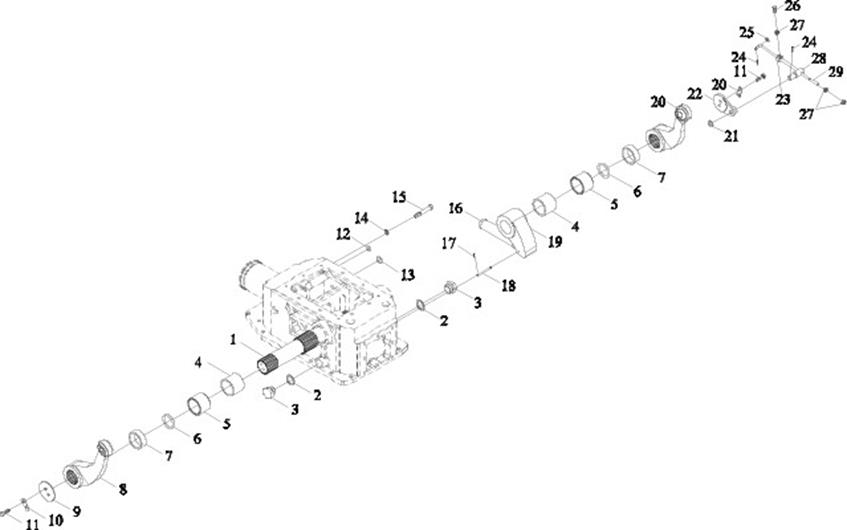

TE354.55 LIFTER INSTALLATION ASSEMBLY-2
TE354.55 LIFTER INSTALLATION ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE354.55.105 |
LIFTING SHAFT |
1 |
||
2 |
JBT982-27 |
COMBINED SEAL GASKET |
3 |
||
3 |
TE250.55A.109 |
PLUG 27X1.5 |
3 |
||
4 |
FT500A.55B.105 |
SPACER BUSH |
2 |
||
5 |
E300.55.116 |
SHAFT SLEEVE |
2 |
||
6 |
GBT1235-60X5.7 |
O-RING |
2 |
||
7 |
BY350.55.103A |
LIFTING SHAFT SLEEVE |
2 |
||
8 |
TE354.55.011 |
LEFT LIFTING ARM ASSEMBLY |
1 |
||
9 |
FT500B.55.127 |
LIFTING SHAFT PRESSURE PLATE |
1 |
||
10 |
GBT93-10 |
WASHER |
12 |
||
11 |
GBT5781-M10X20 |
BOLT |
1 |
||
12 |
GBT3452.1-13.2X2.65 |
O-RING |
1 |
||
13 |
GBT3452.1-19X2.65 |
O-RING |
1 |
||
14 |
GBT93-10-A0P |
WASHER |
3 |
||
15 |
GBT5783-M10X80-A3L |
BOLT |
3 |
||
16 |
TE354.55.104 |
PISTON TOP ROD |
1 |
||
17 |
GBT91-2X12 |
PIN |
1 |
||
18 |
300.55.148A |
PIN SHAFT |
1 |
||
19 |
300.55.151 |
INNER LIFTING ARM |
1 |
||
20 |
TE354.55.010 |
RIGHT LIFTING ARM ASSEMBLY |
1 |
||
21 |
GBT97.1-12 |
WASHER |
1 |
||
22 |
18.55.145 |
RETURN RETAINER PLATE |
1 |
||
23 |
18.55.110 |
RETAINER BLOCK |
1 |
TE354.55 LIFTER INSTALLATION ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
24 |
GBT91-2X16 |
PIN |
2 |
||
25 |
GBT97.1-8 |
WASHER |
1 |
||
26 |
GBT5783-M8X20(2) |
BOLT |
14 |
||
27 |
GBT6170-M8 |
NUT |
3 |
||
28 |
14.55.107 |
LIMITING PIN SHAFT |
1 |
||
29 |
TE250.55A.107 |
LIFTING ADJUSTING ROD |
1 |

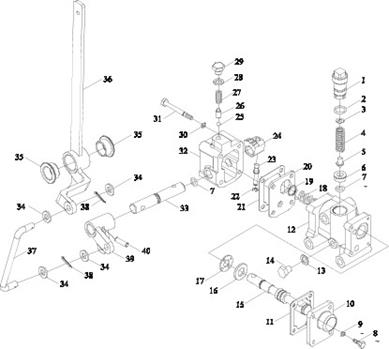

TE354.55 LIFTER INSTALLATION ASSEMBLY-3
TE354.55 LIFTER INSTALLATION ASSEMBLY-3
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
18FP.57.110 |
PRESSURE PLUG |
1 |
||
2 |
GBT3452.1-15X2.65G |
O-SEAL RING |
1 |
||
3 |
18FP.57.111 |
ADJUSTING WASHER |
1 |
||
4 |
18FP.57.112 |
SAFETY VALVE SPRING |
1 |
||
5 |
18FP.57.119 |
SAFETY VALVE CORE |
1 |
||
6 |
18FP.57.101 |
SAFETY VALVE SEAT |
1 |
||
7 |
GBT3452.1-9.5X2.65G |
O-SEAL RING |
2 |
||
8 |
GBT5783-M5X16 |
BOLT |
4 |
||
9 |
GBT93-5 |
WASHER |
4 |
||
10 |
18FP.57.102 |
FRONT COVER |
1 |
||
11 |
18FP.57.103 |
FRONT COVER PAPER GASKET |
1 |
||
12 |
18FP.57.104A |
DISTRIBUTOR HOUSING |
1 |
||
13 |
150D.55.227-2 |
SEAL RING |
1 |
||
14 |
JBT1000-M10X1X12 |
HEXAGON SCREW PLUG |
1 |
||
15 |
18FP.57.113-1 |
SLIDING VALVE |
1 |
||
16 |
18FP.57.120 |
WASHER |
1 |
||
17 |
18FP.57.115 |
WASHER |
1 |
||
18 |
18FP.57.114 |
SLIDING VALVE RETURN SPRING |
1 |
||
19 |
GBT894.1-15 |
RETAINER RING |
1 |
||
20 |
18FP.57.106 |
RETAINER PLATE |
1 |
||
21 |
18FP.57.107 |
REAR COVER PAPER GASKET |
2 |
||
22 |
GBT896-4 |
RETAINER RING |
1 |
||
23 |
14FP.57.105 |
DIAL PIN |
1 |
TE354.55 LIFTER INSTALLATION ASSEMBLY-3 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
24 |
14FP.57.104 |
LOCATING BLOCK |
1 |
||
25 |
GBT308-6V |
STEEL BALL |
1 |
||
26 |
14FP.57.118 |
LOCATING SPRING SEAT |
1 |
||
27 |
14FP.57.119 |
LOCATING SPRING |
1 |
||
28 |
14FP.57.121 |
MAT |
1 |
||
29 |
14FP.57.120 |
SCREW PLUG |
1 |
||
30 |
GBT93-6 |
WASHER |
6 |
||
31 |
GBT5782-M6X60 |
BOLT |
4 |
||
32 |
18FP.57.108 |
REAR COVER |
1 |
||
33 |
TE250.57.102 |
HANDLE SHAFT |
1 |
||
34 |
GBT97.1-8(2) |
FLAT WASHER |
2 |
||
35 |
TE250.57.103 |
NYLON BUSH |
2 |
||
36 |
TE354.57.1.1 |
CONTROL ARM WELDMENT |
1 |
||
37 |
TE250.57.106 |
PULL ROD |
1 |
||
38 |
GBT91-2X18 |
SPLIT PIN |
2 |
||
39 |
TE250.57.101 |
CONTROL ROCKER 1 |
1 |
||
40 |
GBT879-6X22 |
ELASTIC PIN |
1 |

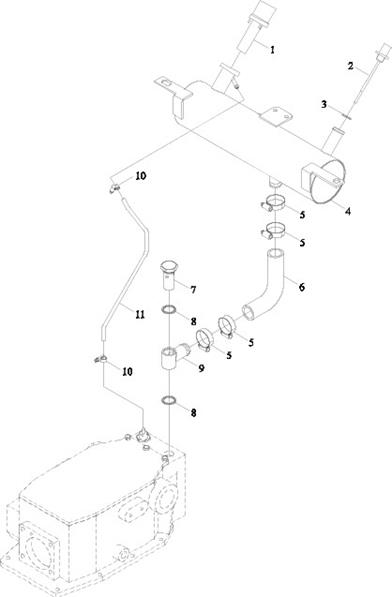

TE250.556C HYDRAULIC AUXILIARY OIL TANK ASSEMBLY
TE250.556C HYDRAULIC AUXILIARY OIL TANK ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TD800.556.4 |
OIL TANK AIR FILTER |
1 |
||
2 |
TD800.556.3 |
OIL DIPSTICK ASSY |
1 |
||
3 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
||
4 |
TE250.556C.1 |
HYDRAULIC AUXILIARY FUEL TANK WELD |
1 |
||
5 |
Q67645 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
||
6 |
TE250.556B-01 |
OIL INLET RUBBLE HOSE |
1 |
||
7 |
TE250.556B-04 |
HOLLOW BOLT |
1 |
||
8 |
JBT982-27 |
COMBINED SEAL GASKET |
2 |
||
9 |
TE250.556B-03 |
OIL PIPE JOINT |
1 |
||
10 |
Q67512 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
||
11 |
TE250.556B-02 |
BREATH HOSE |
1 |
