LOVOL TL2A354-001K Tractor Parts Catalogue 20

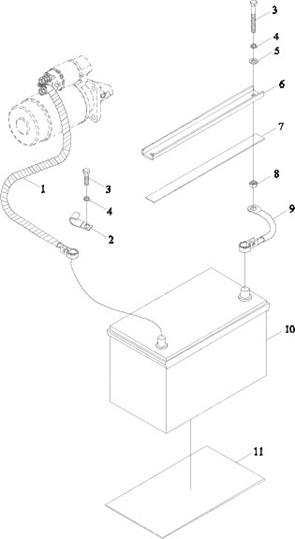

TE300.485C BATTERY INSTALLATION ASSEMBLY
TE300.485C BATTERY INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
FT300.48.017 |
POWER WIRE ASSEMBLY |
1 |
||
2 |
FT65.48.095 |
HARNESS FIXING CLAMP |
1 |
||
3 |
GBT5783-M8X80-8.8-A2L |
HEXAGON BOLT |
3 |
||
4 |
GBT93-8-A0P |
WASHER |
3 |
||
5 |
GBT97.1-8-A0P |
WASHER |
2 |
||
6 |
TE300.485A-01 |
BATTERY PRESS PLATE |
1 |
||
7 |
TE250.485A-02 |
PRESSURE GASKET |
1 |
||
8 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
9 |
TE300.485.3 |
BATTERY CATHODE CABLE ASSEMBLY |
1 |
||
10 |
TE250.24B.1L |
BATTERY ASSEMBLY |
1 |
||
11 |
FT250.24B.103 |
RUBBER SKIN |
1 |
TE250.487 COMBINED INSTRUMENT ASSEMBLY
TE250.487 COMBINED INSTRUMENT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE250.487 |
COMBINED INSTRUMENT ASSEMBLY |
1 |

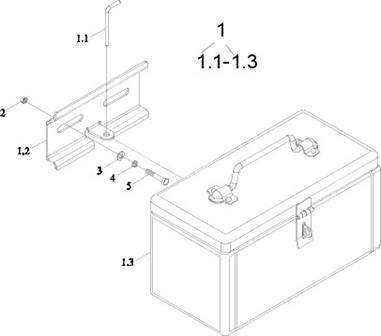

FT300.49.001 TOOL BOX ASSEMBLY
FT300.49.001 TOOL BOX ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TB400.49.1 |
TOOL ASSEMBLY |
1 |
||
1.1 |
FT65.49.102 |
CROSS PIN |
1 |
||
1.2 |
FT65.49.103 |
FIXING SUPPORT PLATE |
1 |
||
1.3 |
TB400.49.1.1 |
TOOL ASSEMBLY |
1 |
||
2 |
GBT6170-M12-8-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
3 |
GBT97.1-12-A0P |
FLAT WASHER |
2 |
||
4 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
2 |
||
5 |
GBT5783-M12X35-8.8-A3L |
HEXAGON BOLT |
2 |
TE354.50 OIL TANK INSTALLATION ASSEMBLY
TE354.50 OIL TANK INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE254.50A.1 |
OIL TANK ASSEMBLY |
1 |
||
1.1 |
TD800.501A.1.1 |
OIL TANK COVER |
1 |
||
1.2 |
TF1004.501.1-02 |
FILTER MESH |
1 |
||
1.3 |
TE254.50A.1-01 |
OIL TANK HOUSING |
1 |
||
1.4 |
JBT982-16 |
COMBINED SEAL GASKET |
3 |
||
1.5 |
Q617B16 |
HEXAGON PLUG |
1 |
||
2 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
3 |
TE354.50.2 |
OIL TANK REAR BRACKET WELDMENT |
1 |
||
4 |
TE254.50A.4a |
REAR FASTENING TIE WELDMENT |
1 |
||
5 |
TE254.50A-01 |
RUBBER WASHER 1 |
1 |
||
6 |
GBT5783-M12X30-8.8-A3L |
HEXAGON BOLT |
4 |
||
7 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
4 |
||
8 |
TE254.50A-02 |
RUBBER WASHER 2 |
1 |
||
9 |
TE254.50A.5a |
FRONT BAND WELDMENT |
1 |
||
10 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
1 |
||
11 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
1 |
||
12 |
TE354.50.3 |
OIL TANK FRONT BRACKET WELDMENT |
1 |
||
13 |
TE354.50-01 |
BREATH PIPE |
1 |
||
14 |
Q673B13 |
STEEL STRIP ELASTIC HOOP |
2 |
||
15 |
JBT982-14 |
COMBINED SEAL GASKET |
2 |
||
16 |
FT800A.50.162 |
OIL PIPE JOINT |
1 |
||
17 |
FT65.50.106 |
HOLLOW BOLT |
1 |
||
18 |
TE354.50.6 |
OIL CONVEYING PIPE ASSEMBLY |
1 |
TE354.50 OIL TANK INSTALLATION ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
19 20 |
TE254.50A-03 Q67405200 |
RUBBER WASHER PLASTIC FASTENING STRIP |
1 4 |
