LOVOL TL1A254-004C Tractor Parts Catalogue 17

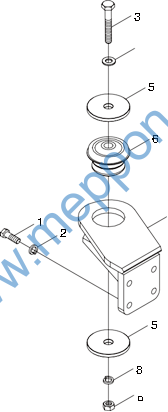

TE254.457 Front Connection Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.457 |
Front connection assembly |
1 |
||
1 |
GB/T 5783-M16×90-A2L |
Hex bolt |
2 |
|
2 |
GB/T 97.1-16-A0P |
Flat washer |
2 |
|
3 |
TE254.457-01 |
Circlip |
4 |
|
4 |
TE254.457.3 |
Shock absorbing block |
2 |
|
5 |
GB/T 93-14-A0P |
Standard spring washer |
8 |
|
6 |
GB/T 5783-M14×40-A3L |
Hex bolt |
8 |
|
7 |
TE254.457.1 |
Left front installation trestle weldment |
1 |
|
8 |
GB/T 93-16-A0P |
Standard spring washer |
2 |
|
9 |
GB/T 6170-M16-A3L |
Type 1 hex nut |
2 |
|
10 |
TE254.457.2 |
Right front installation trestle weldment |
1 |

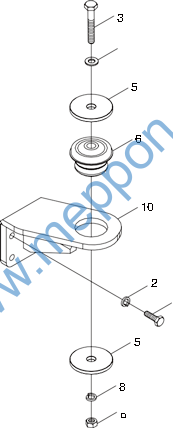

TE254.458 Rear Connection Assembly
7
1
TE254.458 Rear Connection Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.458 |
Rear connection assembly |
1 |
||
1 |
GB/T 5783-M12×30-8.8-A3L |
Hex bolt |
8 |
|
2 |
GB/T 93-12-A0P |
Standard spring washer |
8 |
|
3 |
GB/T 5783-M16×90-A2L |
Hex bolt |
2 |
|
4 |
GB/T 97.1-16-A0P |
Flat washer |
2 |
|
5 |
TE254.457-01 |
Circlip |
4 |
|
6 |
TE254.457.3 |
Shock absorbing block |
2 |
|
7 |
TE254.458.2 |
Right rear installation trestle weldment |
1 |
|
8 |
GB/T 93-16-A0P |
Standard spring washer |
2 |
|
9 |
GB/T 6170-M16-A3L |
Type 1 hex nut |
1 |
|
10 |
TE254.458.1 |
Left rear installation trestle weldment |
1 |

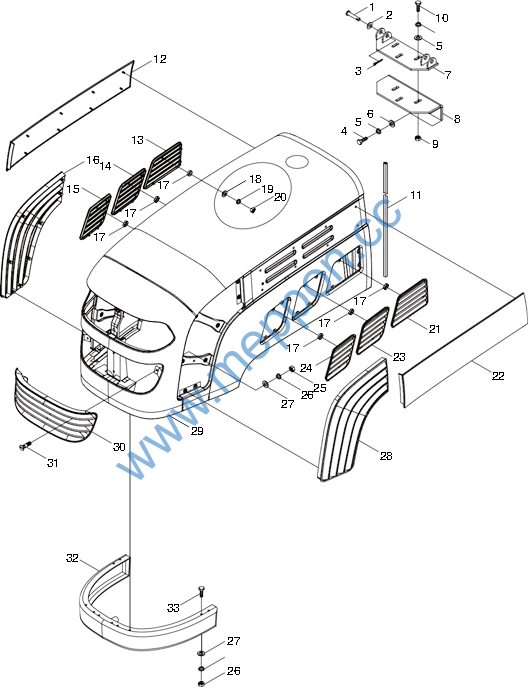

TE250.471C Bonnet Assembly
TE250.471C Bonnet Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.471C |
Bonnet assembly |
1 |
||
1 |
GB/T 882-B12×50-A0P |
Pin shaft |
2 |
|
2 |
GB/T 97.1-12-A0P |
Washer |
2 |
|
3 |
GB/T 91-4×20-A0P |
Pin |
2 |
|
4 |
GB/T 5783-M10×30-A2L |
Bolt |
3 |
|
5 |
GB/T 93-10-A0P |
Washer |
6 |
|
6 |
GB/T 97.1-10-A0P |
Washer |
9 |
|
7 |
TE250.471C.1 |
Articulation chain weldment |
1 |
|
8 |
TE250.471C.2 |
Fixing frame weldment |
1 |
|
9 |
GB/T 6170-M10-A3L |
Nut |
3 |
|
10 |
GB/T 5783-M10×35-A2L |
Bolt |
3 |
|
11 |
FT250.47C.230 |
Bonnet seal strip |
1 |
|
12 |
FT250B.47.305 |
Right rear decoration plate |
1 |
|
13 |
FT250B.47.311 |
Right rear lower grid |
1 |
|
14 |
FT250B.47.309 |
Right middle lower grid |
1 |
|
15 |
FT250B.47.307 |
Right front lower grid |
1 |
|
16 |
FT250B.47.303 |
Right front grid |
1 |
|
17 |
TB400B.471-18 |
Backing block |
24 |
|
18 |
GB/T 97.1-5-A0P |
Washer |
56 |
|
19 |
GB/T 93-5-A0P |
Washer |
56 |
|
20 |
GB/T 6170-M5-A2L |
Nut |
56 |
|
21 |
FT250B.47.310 |
Left rear lower grid |
1 |
|
22 |
FT250B.47.304 |
Left rear decoration plate |
1 |
|
23 |
FT250B.47.308 |
Left middle lower grid |
1 |
|
24 |
FT250B.47.306 |
Left front lower grid |
1 |
|
25 |
GB/T 6170-M6-A2L |
Nut |
13 |
|
26 |
GB/T 93-6-A0P |
Washer |
12 |
|
27 |
GB/T 97.1-6-A0P |
Washer |
12 |
|
28 |
FT250B.47.302 |
Left front grid |
1 |
|
29 |
TE250.471C.3 |
Bonnet weldment |
1 |
|
30 |
FT250B.47.301 |
Front grid |
1 |
|
31 |
GB/T 818-M6×16-A2L |
Screw |
2 |
|
32 |
TE250B.47.2 |
Bonnet lower wall welding assembly |
1 |
|
33 |
GB/T 5783-M6×20-A2L |
Bolt |
10 |

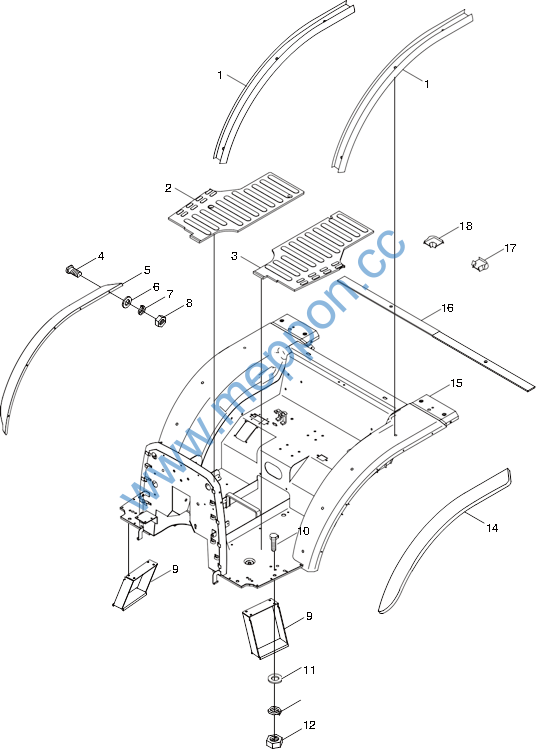

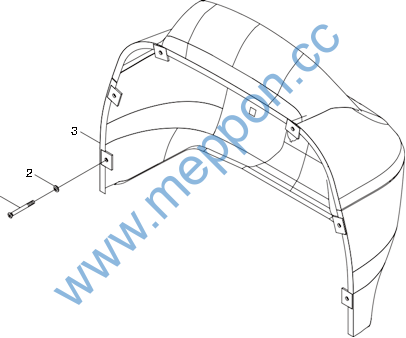

TE250.472E Floor Assembly-1
TE250.472E Floor Assembly-1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.472E |
Floor assembly |
1 |
||
1 |
TE250.453-04 |
Side beam strip |
2 |
|
2 |
TE250.472E-02 |
Right floor cushion |
1 |
|
3 |
TE250.472E-03 |
Left floor cushion |
1 |
|
4 |
GB/T 818-M5×12-4.8-A2L |
Cross recessed pan head screw |
10 |
|
5 |
TE254.472-02 |
Right mudguard outer piece |
1 |
|
6 |
GB/T 97.1-5-A0P |
Flat washer |
10 |
|
7 |
GB/T 93-5-A0P |
Standard spring washer |
10 |
|
8 |
GB/T 6170-M5-8-A2L |
Type 1 hex nut |
10 |
|
9 |
TE250.453.2 |
Pedal weldment |
2 |
|
10 |
GB/T 5783-M10×35-8.8-A3L |
Hex bolt |
8 |
|
11 |
GB/T 97.1-10-A0P |
Flat washer |
8 |
|
12 |
GB/T 93-10-A0P |
Standard spring washer |
8 |
|
13 |
GB/T 6170-M10-8-A3L |
Type 1 hex nut |
8 |
|
14 |
TE254.472-01 |
Left mudguard outer piece |
1 |
|
15 |
TE250.472E.1 |
Floor weldment |
1 |
|
16 |
TE250.453-05 |
Rear beam rubber strip |
1 |
|
17 |
TB550.452D-14 |
Left rear post seal block |
1 |
|
18 |
TB550.452D-15 |
Right rear post seal block |
1 |
