LOVOL TL1A254-004C Tractor Parts Catalogue 08
TE254.422A Transfer case transmission shaft assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.422A |
Transfer case transmission shaft assembly |
1 |
||
1 |
TE254.422A.1 |
Transfer case transmission shaft installation |
1 |
|
1.1 |
GB/T 879.1-3.5×40 |
Elastic cylindrical pin |
1 |
|
1.2 |
GB/T 879.1-6×40 |
Elastic cylindrical pin |
1 |
|
1.3 |
FT254.42.113 |
Spline sleeve |
1 |
|
1.4 |
TE254.422A.1.2 |
Rear shield weldment |
1 |
|
1.5 |
TE254.422A.1.3 |
Transmission shaft weldment |
1 |
|
1.6 |
GB/T 879.1-3.5×35 |
Elastic cylindrical pin |
1 |
|
1.7 |
GB/T 879.1-6×35 |
Elastic cylindrical pin |
1 |
|
1.8 |
FT254.42F.120 |
Front spline sleeve |
1 |
|
1.9 |
GB/T 3452.1-42.5×3.55G |
O-ring |
2 |
|
1.10 |
TE254.422A.1.1 |
Front shield weldment |
1 |
|
2 |
GB/T 93-8-A0P |
Spring washer |
5 |
|
3 |
GB/T 5781-M8×16-A2L |
Bolt |
5 |

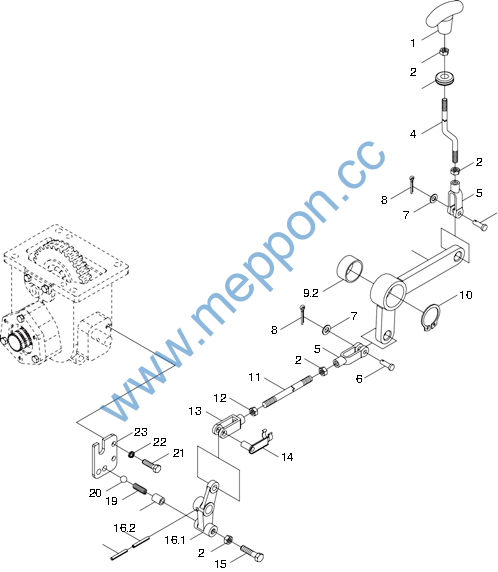

TE254.423C Transfer Case Control Assembly
6
TE254.423C Transfer Case Control Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.423C |
Transfer case control assembly |
1 |
||
1 |
FT65.38.051 |
Pull/Push Handle |
1 |
|
2 |
GB/T 6170-M10-A3L |
Nut |
4 |
|
3 |
TE254.423A-01 |
Harness through ring |
1 |
|
4 |
TE254.423C-01 |
Control rod |
1 |
|
5 |
FT300.43.108 |
Pull rod front fork |
2 |
|
6 |
GB/T 882-B10×28-A0P |
Pin shaft |
2 |
|
7 |
GB/T 97.1-10-A0P |
Flat washer |
2 |
|
8 |
GB/T 91-3.2×20-A0P |
Cotter pin |
2 |
|
9 |
TE254.423C.1 |
Middle rocker arm unit |
1 |
|
9.1 |
TE254.423C.1.1 |
Middle rocker arm weldment |
1 |
|
9.2 |
TE254.423C.1-01 |
Middle rocker arm bush |
1 |
|
10 |
GB/T 894.1-20 |
Circlip for shaft |
1 |
|
11 |
TE254.423C-02 |
Middle pull rod |
1 |
|
12 |
GB/T 6170-M10-LH-A3L |
Nut |
1 |
|
13 |
FT800A.43B.119 |
Left-hand pull rod fork |
1 |
|
14 |
FT800A.43B.011 |
Locating pin riveted unit |
1 |
|
15 |
GB/T 5783-M10×25-A3L |
Bolt |
1 |
|
16 |
TE254.423A.1 |
Rocker arm unit |
1 |
|
16.1 |
TE254.423A.1-01 |
Rocker arm |
1 |
|
16.2 |
FT304.42.135 |
Bush |
1 |
|
17 |
GB/T 879.1-3.5×24 |
Pin |
1 |
|
18 |
GB/T 879.1-6×24 |
Pin |
1 |
|
19 |
FT304.42.124 |
Locating spring |
1 |
|
20 |
GB/T 308-8-G100-b |
Steel ball |
1 |
|
21 |
GB/T 5783-M8×20-A2L |
Bolt |
2 |
|
22 |
GB/T 93-8-A0P |
Washer |
2 |
|
23 |
TE254.423A-05 |
Locating plate |
1 |

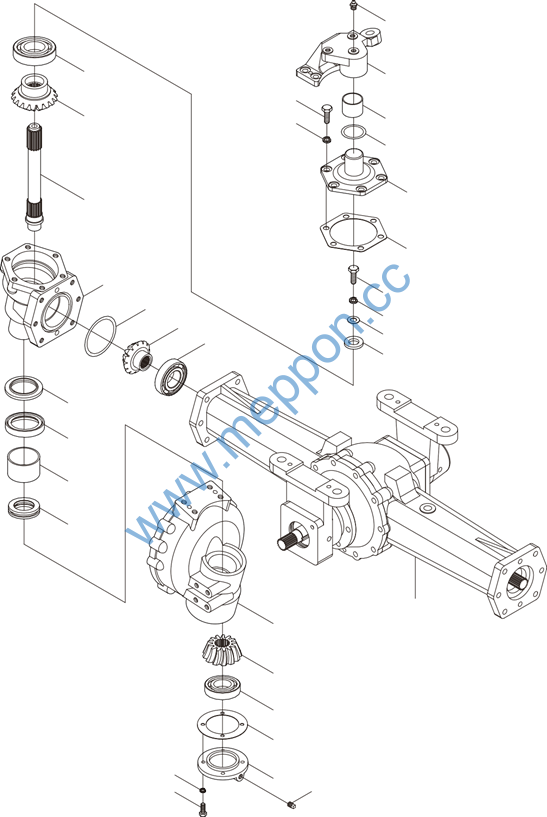

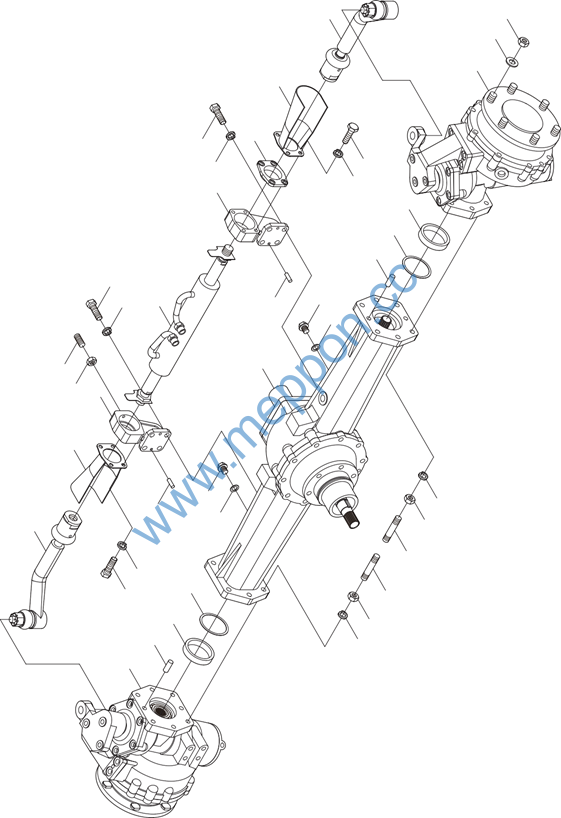

TE254.311G Front driving axle assembly-1
TE254.311G Front driving axle assembly-1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.311G |
Front driving axle assembly |
1 |
||
1 |
TE254.311G.5 |
Left steering horizontal drawbar assembly |
1 |
|
2 |
TE254.311J.6 |
Oil cylinder hood weld(left) |
1 |
|
3 |
TE254.311G-03 |
Oil cylinder fixing seat Ⅱ |
1 |
|
4 |
GB/T 6174-M6-A2L |
Nut |
1 |
|
5 |
GB/T 71-M6×20 |
Screw |
1 |
|
6 |
GB/T 93-10-A0P |
Spring washer |
20 |
|
7 |
GB/T 5783-M10×25-A3L |
Bolt |
8 |
|
8 |
TE254.311G.4 |
Hydraulic cylinder assembly |
1 |
|
9 |
TE254.311G-02 |
Oil cylinder fixing seat |
1 |
|
10 |
TE254.311G-01 |
Seat cover |
1 |
|
11 |
TE254.311G.6 |
Right steering horizontal drawbar assembly |
1 |
|
12 |
GB/T 5783-M8×20-A2L |
Bolt |
8 |
|
13 |
GB/T 93-8-A0P |
Spring washer |
8 |
|
14 |
GB/T 119.1-6h8×14-A0P |
Cylindrical pin |
4 |
|
15 |
TE254.311G.1 |
Left transmission assembly |
1 |
|
16 |
GB/T 119.1-10h8×20-A0P |
Cylindrical pin |
4 |
|
17 |
FT254.31F.123 |
Locating sleeve |
2 |
|
18 |
FT254.31F.124 |
Adjusting gasket |
On |
|
request |
||||
19 |
JB/T 982-14 |
Washer |
2 |
|
20 |
Q617B |
Hexagonal head plug 14 |
2 |
|
21 |
TE254.311G.3 |
Main reducer box assembly |
1 |
|
22 |
TE254.311G.2 |
Right transmission assembly |
1 |
|
23 |
GB/T 97.1-14-A0P |
Washer |
12 |
|
24 |
GB/T 6176-M14×1.5-A3L |
Nut |
12 |
|
25 |
GB/T 6171-M10×1.25-A2L |
Nut |
12 |
|
26 |
GB/T 899-AM10-M10×1.25 |
Stud |
12 |
|
×35-8.8-A2L |
||||
27 |
TE254.311J.7 |
Oil cylinder hood weld(right) |
1 |

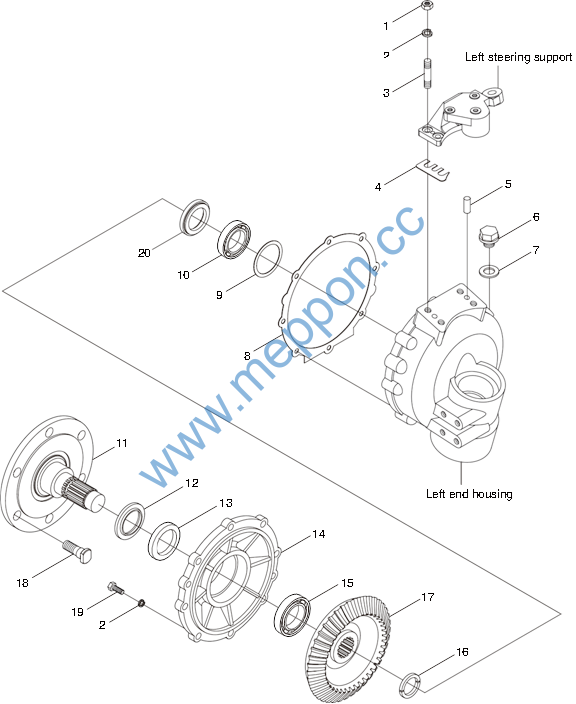

TE254.311G Front driving axle assembly-2.1
TE254.311G Front driving axle assembly-2.1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.311G.1 |
Left transmission assembly |
1 |
||
1 |
JB/T 7940.1-M10×1 |
Oil cup |
1 |
|
2 |
TE254.311G.1-01 |
Left steering support |
1 |
|
3 |
FT254.31F.104 |
Sliding shaft sleeve 35×39×30 |
1 |
|
4 |
GB/T 3452.1-34.5×3.55G |
O-ring |
1 |
|
5 |
FT254.31F.105 |
Steering shaft seat |
1 |
|
6 |
FT254.31F.102 |
Seal gasket |
On request |
|
7 |
GB/T 5783-M10×25-A3L |
Bolt |
7 |
|
8 |
GB/T 93-10-A0P |
Washer |
7 |
|
9 |
GB/T 96.1-10-A0P |
Large washer |
1 |
|
10 |
FT254.31F.106 |
Pad |
1 |
|
11 |
GB/T 276-6210 |
Bearing |
1 |
|
12 |
FT254.31F.108 |
Semi shaft bull gear |
1 |
|
13 |
FT254.31F.119 |
End pin shaft |
1 |
|
14 |
TE254.311G.1-02 |
Steering knuckle housing |
1 |
|
15 |
JB/T 3452.1-80×2.65G |
O-ring |
1 |
|
16 |
FT254.31F.101 |
Semi shaft pinion |
1 |
|
17 |
GB/T 276-6207 |
Bearing |
1 |
|
18 |
FT254.31F.113 |
Dust-proof ring |
1 |
|
19 |
GB/T 9877.1-B507210D |
Oil seal |
1 |
|
20 |
FT254.31F.122 |
Sliding shaft sleeve 50×55×35 |
1 |
|
21 |
GB/T 301-51106 |
Bearing |
1 |
|
22 |
FT254.31F.120 |
Left end housing |
1 |
|
23 |
FT254.31F.118 |
End pinion |
1 |
|
24 |
GB/T 276-6305 |
Bearing |
1 |
|
25 |
FT254.31F.117 |
Adjusting gasket |
On request |
|
26 |
FT254.31F.116 |
Bottom end cover |
1 |
|
27 |
Q614B01 |
Square head tapered screw plug |
1 |
|
28 |
GB/T 93-6 |
Washer |
4 |
|
29 |
GB/T 5783-M6×20-A2L |
Bolt |
4 |

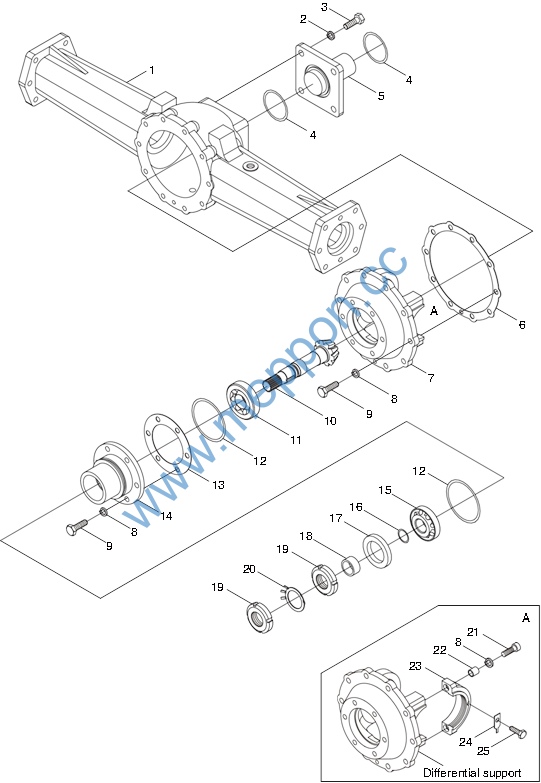

TE254.311G Front driving axle assembly-2.2
TE254.311G Front driving axle assembly-2.2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE254.311G.1 |
Left transmission assembly |
1 |
||
1 |
GB/T 6171-M10×1.25-A2L |
Nut |
4 |
|
2 |
GB/T 93-10-A0P |
Washer |
12 |
|
3 |
GB/T 899-AM10-M10×1.25 |
Stud |
4 |
|
×30-8.8-A2L |
||||
4 |
FT254.31F.107 |
Adjusting gasket |
On request |
|
5 |
GB/T 119.2-B8×20-A0P |
Pin |
2 |
|
6 |
FT254.31F.175 |
Plug |
1 |
|
7 |
FT254.31F.176 |
Washer |
1 |
|
8 |
FT254.31F.114 |
Adjusting gasket |
On request |
|
9 |
FT254.31F.115 |
Adjusting gasket |
On request |
|
10 |
GB/T 276-6206 |
Bearing |
1 |
|
11 |
FT254.31F.111a |
Front drive shaft |
1 |
|
12 |
FT254.31F.113 |
Dust-proof ring |
1 |
|
13 |
GB/T 9877.1-B507210D |
Oil seal |
1 |
|
14 |
FT254.31F.109 |
End of large cover |
1 |
|
15 |
GB/T 276-6307 |
Bearing |
1 |
|
16 |
FT254.31F.112a |
Steel wire clip ring |
2 |
|
17 |
FT254.31F.110a |
End bull gear |
1 |
|
18 |
FT254.31F.177 |
Knurled bolt |
6 |
|
19 |
GB/T 5783-M10×30-A3L |
Bolt |
8 |
|
20 |
FT254.31F.178 |
Locating ring |
1 |
