LOVOL TG1254-F466K2K Tractor Parts Catalogue 18

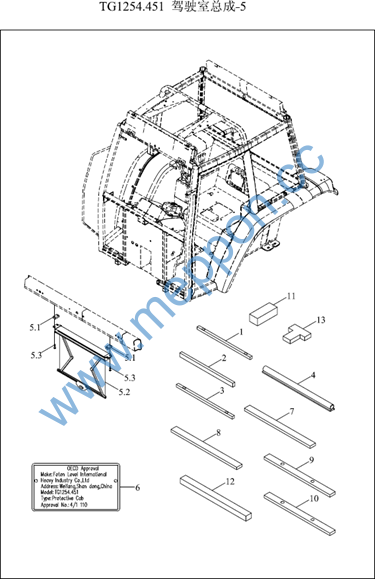

TG1254.451-5 45.1-驾驶室总成-5 DRIVER’S CAB ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1254.451-11 |
TOP COVER FRONT SUPPORT SEAL BLOCK |
1 |
2011-11_ |
10 |
TG1254.451-19 |
RIGHT FRONT LOWER SEAL STRIP |
1 |
2011-11_ |
11 |
TG1254.451-20 |
TOP COVER ANGLE SEAL BLOCK |
4 |
2011-11_ |
12 |
TG1254.451-21 |
REAR SEAL BLOCK OF TOP COVER GIRDER |
2 |
2011-11_ |
13 |
TG1254.451-22 |
TOP COVER MIDDLE BEAM SEAL BLOCK |
2 |
2011-11_ |
2 |
TG1254.451-12 |
TOP COVER GIRDER REAR SEAL (1) |
2 |
2011-11_ |
3 |
TG1254.451-016 |
TOP COVER REAR BRACKET SEAL BLOCK |
1 |
2011-11_ |
4 |
FT65.45.555 |
DOOR CUSHION STRIP |
2 |
2011-11_ |
5 |
TF1004.451.5 |
SHADOW CURTAIN ASSEMBLY |
1 |
2011-11_ |
5.1 |
TF1004.451.5-02 |
PAD BLOCK |
2 |
2011-11_ |
5.2 |
TF1004.451.5-01 |
SHADOW CURTAIN |
1 |
2011-11_ |
5.3 |
GBT818-M6X30-4.8-A2L |
SCREW |
4 |
2011-11_ |
6 |
TG1254.451-15 |
DRIVER’S CAB SIGN PLATE |
1 |
2011-11_ |
7 |
TG1254.451-16 |
LEFT LOWER SEAL STRIP |
1 |
2011-11_ |
8 |
TG1254.451-17 |
RIGHT LOWER SEAL STRIP |
1 |
2011-11_ |
9 |
TG1254.451-18 |
LEFT FRONT LOWER SEAL STRIP |
1 |
2011-11_ |
9 |
TG1254.451-18 |
LEFT FRONT LOWER SEAL STRIP |
1 |
2011-11_ |

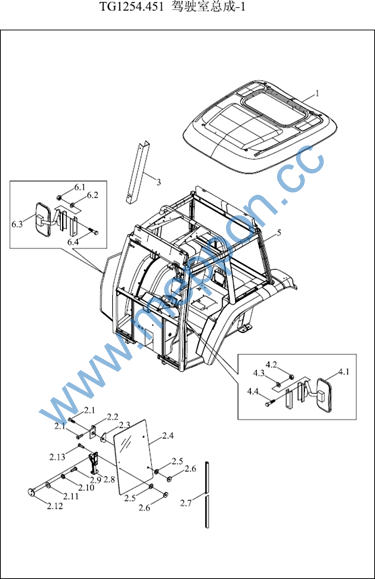

TG1254.451-1 45.1.1驾驶室总成-1 DRIVER’S CAB ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1254.451.5 |
TOP COVER ASSEMBLY |
1 |
2011-11_ |
2 |
TG1254.451.2 |
LEFT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
2 |
TG1254.451.3 |
RIGHT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
2.1 |
GBT93-M5-A0P |
WASHER |
2 |
2011-11_ |
2.1 |
GBT819-M8X16-A2L |
SCREW |
6 |
2011-11_ |
2.11 |
GBT97.1-M5-A0P |
WASHER |
2 |
2011-11_ |
2.12 |
FT65.45.750 |
PIN UNIT |
1 |
2011-11_ |
2.13 |
GBT5783-M8X16-A2L |
BOLT |
2 |
2011-11_ |
2.2 |
FT65.45.730 |
SIDE WINDOW HINGE UNIT |
2 |
2011-11_ |
2.3 |
FT65.45.715 |
SIDE WINDOW MOVABLE HINGE WASHER |
2 |
2011-11_ |
2.4 |
TG1254.451.3-01 |
RIGHT WINDOW GLASS |
1 |
2011-11_ |
2.4 |
TG1254.451.2-01 |
LEFT SIDE WINDOW GLASS |
1 |
2011-11_ |
2.5 |
FT65.45.720 |
RUBBER WASHER |
4 |
2011-11_ |
2.6 |
FT65.45.719 |
SIDE WINDOW CAST NUT |
4 |
2011-11_ |
2.7 |
TG1254.451.2-02 |
SIDE WINDOW SEAL STRIP |
1 |
2011-11_ |
2.8 |
FT65.45.741 |
RIGHT WINDOW FORK UNIT |
1 |
2011-11_ |
2.8 |
FT65.45.740 |
LEFT SIDE WINDOW FORK UNIT |
1 |
2011-11_ |
2.9 |
GBT818-M5X20-A2L |
SCREW |
2 |
2011-11_ |
3 |
FT65.45.310 |
1 |
2011-11_ |
|
4 |
FT800A.45.058 |
LEFT REAR MIRROR INSTALLATION |
1 |
2011-11_ |
4.2 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
4.3 |
GBT97.1-6-A0P |
WASHER |
2 |
2012-01_ |
4.4 |
GBT5782-M6X70-A3L |
BOLT |
2 |
2011-11_ |
5 |
TG1254.451.1 |
DRIVER’S CAB WELDMENT ASSEMBLY |
1 |
2011-11_ |
6 |
FT800A.45.059 |
RIGHT REAR MIRROR INSTALLATION |
1 |
2011-11_ |
TG1254.451-1 45.1.1驾驶室总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
6.1 6.3 6.4 |
GBT6170-M6-A2L FT800A.45.059 GBT5782-M6X70-A3L |
NUT RIGHT REAR MIRROR INSTALLATION BOLT |
2 1 2 |
2011-11_ 2011-11_ 2011-11_ |

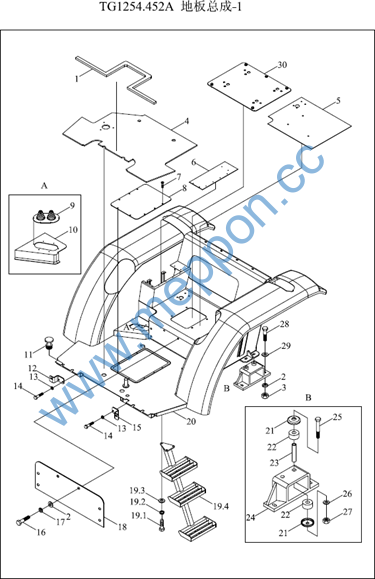

TG1254.452A-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1254.452-23 |
SEAL GASKET |
1 |
2011-11_ |
10 |
TG1254.452-13 |
GEARSHIFT COVER PLATE |
1 |
2011-11_ |
11 |
TG1254.452-18 |
BIG ADORNING BUTTON |
26 |
2011-11_ |
12 |
TG1254.452-22 |
BONNET BRACKET(RIGHT) |
1 |
2011-11_ |
12 |
TG1254.452-22 |
BONNET BRACKET(RIGHT) |
1 |
2011-11_ |
13 |
GBT93-8-A0P |
WASHER |
4 |
2011-11_ |
14 |
GBT5783-M8X25-A2L |
BOLT |
4 |
2011-11_ |
15 |
TG1254.452-21 |
BONNET BRACKET(LEFT) |
1 |
2011-11_ |
16 |
GBT5783-M5X16-A2L |
BOLT |
6 |
2011-11_ |
17 |
GBT93-5-A0P |
WASHER |
12 |
2011-11_ |
18 |
TG1254.452-19 |
RETAINER PLATE |
1 |
2011-11_ |
19 |
TG1254.452.2 |
PEDAL INSTALLATION ASSEMBLY |
2 |
2011-11_ |
19.2 |
GBT93-10-AOP |
WASHER |
6 |
2011-11_ |
19.3 |
GBT97.1-10-AOP |
WASHER |
6 |
2011-11_ |
19.4 |
TG1254.452.2.1 |
UPPER LADDER WELDMENT ASSEMBLY |
2 |
2011-11_ |
2 |
GBT93-16-A0P |
SPRING WASHER |
12 |
2011-11_ |
20 |
TG1254.452A.1 |
FLOOR WELDMENT |
1 |
2011-11_ |
21 |
FT800A.45.112 |
SHOCK ABSORBER SEAT |
16 |
2011-11_ |
22 |
FT800A.45.110 |
ABSORBER |
16 |
2011-11_ |
23 |
FT800A.45.111 |
SPACER SPOOL |
8 |
2011-11_ |
24 |
TG1254.452.4 |
FLOOR REAR CONNECTING WELDMENT |
2 |
2011-11_ |
25 |
GBT5782-M16X140-A2L |
BOLT |
8 |
2011-11_ |
26 |
GBT96-16-A0P |
WASHER |
8 |
2011-11_ |
27 |
GBT6187.1-M16 |
NUT |
4 |
2011-11_ |
28 |
GBT5782-M16X90-A2L |
BOLT |
4 |
2011-11_ |
TG1254.452A-1 45.2.1-地板总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
29 |
GBT97.1-16-A0P |
WASHER |
4 |
2011-11_ |
3 |
GBT6170-M16-A2L |
NUT |
4 |
2011-11_ |
30 |
TG1654.452E.7 |
COVER PLATE INSTALLATION |
1 |
2011-11_ |
4 |
TG1254.452-06 |
FRONT FLOOR MAT |
1 |
2011-11_ |
5 |
TG1254.452-02 |
MIDDLE FLOOR MAT |
1 |
2011-11_ |
6 |
TG1254.452A-01 |
CONTROLLING COVER PLATE UPHOLSTERY |
1 |
2011-11_ |
7 |
GBT68-M5X12-A2L |
SCREW |
8 |
2011-11_ |
8 |
TG1254.452-01a |
COVER PLATE |
1 |
2011-11_ |
9 |
FT800A.45.130 |
DUST COVER |
1 |
2011-11_ |

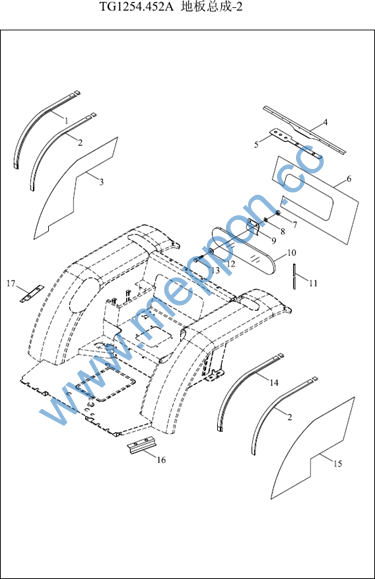

TG1254.452A-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1254.452-05 |
RIGHT MUD GUARD UPHOLSTERY PRESSURE PIECE |
1 |
2011-11_ |
10 |
TG1254.452-11 |
REAR FLOOR UPPER GLASS |
1 |
2011-11_ |
11 |
TG1254.452-12 |
REAR LOWER WINDOW GLASS SEAL STRIP |
1 |
2011-11_ |
12 |
GBT96-5-A0P |
WASHER |
6 |
2011-11_ |
13 |
GBT5783-M5X30-A2L |
BOLT |
6 |
2011-11_ |
14 |
TG1254.452-04 |
LEFT MUD GUARD UPHOLSTERY PRESSURE PIECE |
1 |
2011-11_ |
15 |
TG1254.452-07 |
LEFT MUD GUARD UPHOLSTERY |
1 |
2011-11_ |
16 |
TG1254.452-14 |
LEFT FLOOR MAT PRESSURE PIECE |
1 |
2011-11_ |
17 |
TG1254.452-15 |
RIGHT FLOOR MAT PRESSURE STRIP |
1 |
2011-11_ |
2 |
TG1254.452-24 |
LONG RUBBER WASHER |
2 |
2011-11_ |
2 |
FT65.45.802 |
LONG RUBBER WASHER |
2 |
2011-11_ |
3 |
TG1254.452A-02 |
RIGHT MUD GUARD UPHOLSTERY |
1 |
2011-11_ |
4 |
TG1254.452-09 |
REAR UPHOLSTERY PRESSURE STRIP |
1 |
2011-11_ |
5 |
FT65.45.801 |
REAR LOWER WINDOW RUBBER MAT |
1 |
2011-11_ |
6 |
TG1254.452A-03 |
REAR PLATE UPHOLSTERY |
1 |
2011-11_ |
6 |
TG1254.452-10 |
REAR PLATE UPHOLSTERY |
1 |
2011-11_ |
6 |
TG1254.452-10 |
REAR PLATE UPHOLSTERY |
1 |
2011-11_ |
7 |
GBT6170-M5-A2L |
NUT |
6 |
2011-11_ |
8 |
GBT97.1-5-A0P |
WASHER |
6 |
2011-11_ |
9 |
TD800.452-07 |
GLASS CLAMP |
6 |
2011-11_ |

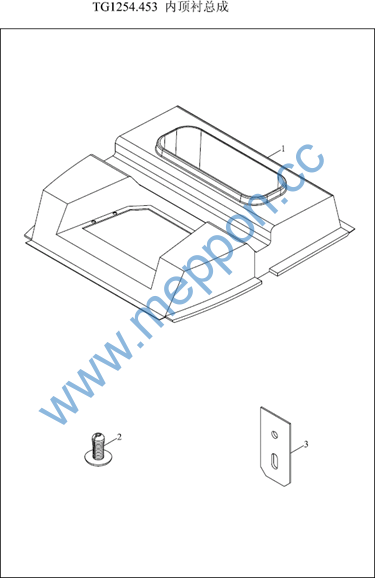

TG1254.453 45.3-内顶衬总成 45.3-INNER TOP LINER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 |
TG1254.453-01 TG1254.452-18 FT800A.45.947 |
INNER TOP LINER ASSEMBLY BIG ADORNING BUTTON AIR CONDITION REAR BRACKET CONDOLE EAR |
1 22 1 |
2011-11_ 2011-11_ 2006-03_ |
