LOVOL TG1254-F466K2K Tractor Parts Catalogue 19
TG1254.454B 45.4-操纵盖板总成 45.4-CONTROLLING COVER PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 7 |
GBT5783-M4X12-A2L GBT96-4-A0P TG1254.454B-02 GBT93-4-A0P GBT97.1-4-A0P
GBT5783-M4X16-A2L TG1254.454B-01 |
BOLT WASHER SEAL SLEEVE WASHER WASHER
BOLT CONTROL COVER PLATE |
11 6 1 7 7
2 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

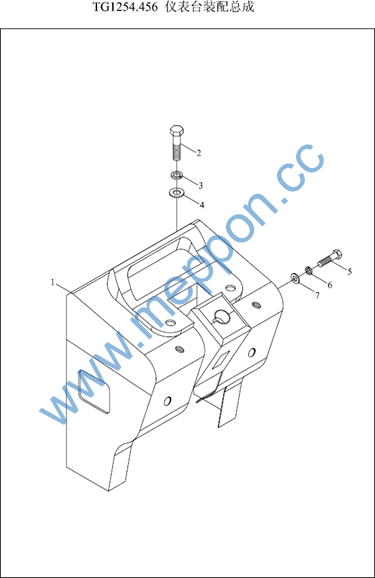

TG1254.456 45.6-仪表台装配总成 45.6-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5 |
TG1254.456.1 GBT5783-M8X30-A2L GBT93-8-AOP GBT96.1-8-AOP GBT5783-M6X30-A2L |
DASHBOARD ASSEMBLY BOLT SPRING WASHER WASHER BOLT |
1 1 1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

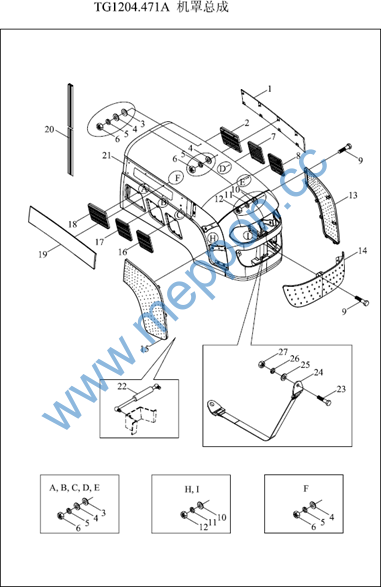

TG1204.471A 47.1-机罩总成 47.1-BONNET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800B.47.304 |
LEFT REAR ADORN BOARD |
1 |
2011-11_ |
10 |
GBT97.1-6-A0P |
WASHER |
20 |
2011-11_ |
11 |
GBT93-6-A0P |
SPRING WASHER |
20 |
2011-11_ |
12 |
GBT6170-M6-A2L |
NUT |
20 |
2011-11_ |
13 |
TG1204.471A-03 |
BONNET LEFT MESH PLATE |
1 |
2011-11_ |
13 |
TG1204.471A-03 |
BONNET LEFT MESH PLATE |
1 |
2011-11_ |
14 |
TG1204.471A-05 |
BONNET FRONT MESH BOARD |
1 |
2011-11_ |
15 |
TG1204.471A-04 |
BONNET RIGHT MESH PLATE |
1 |
2011-11_ |
16 |
FT800B.47.307 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
16 |
FT800B.47.307 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
17 |
FT800B.47.309 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |
18 |
FT800B.47.311 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
18 |
FT800B.47.311 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
19 |
FT800B.47.305 |
RIGHT REAR ADORN BOARD |
1 |
2011-11_ |
2 |
FT800B.47.310 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
20 |
TG1204.471A-02 |
BONNET SEAL STRIP |
1 |
2011-11_ |
21 |
TG1204.471A.1 |
BONNET WELDMENT |
1 |
2011-11_ |
22 |
TD800.471-01 |
BONNET PNEUMATIC SPRING |
2 |
2011-11_ |
23 |
GBT5783-M8X20-8.8-A2L |
BOLT |
1 |
2011-11_ |
24 |
TA820.471A-01 |
BONNET PULL WIRE |
1 |
2011-11_ |
25 |
GBT97.1-8-A0P |
WASHER |
1 |
2011-11_ |
26 |
GBT93-8-A0P |
WASHER |
1 |
2011-11_ |
27 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
3 |
TB400B.471-18 |
PAD BLOCK |
24 |
2011-11_ |
4 |
GBT97.1-5-A0P |
WASHER |
40 |
2011-11_ |
TG1204.471A 47.1-机罩总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
5 6 7 8 9 |
GBT93-5-A0P GBT6170-M5-A2L FT800B.47.308 FT800B.47.306 GBT5783-M6x16-A2L |
WASHER NUT LEFT MIDDLE LOWER GRID LEFT FRONT LOWER GRID BOLT |
40 40 1 1 20 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2004-01_ |

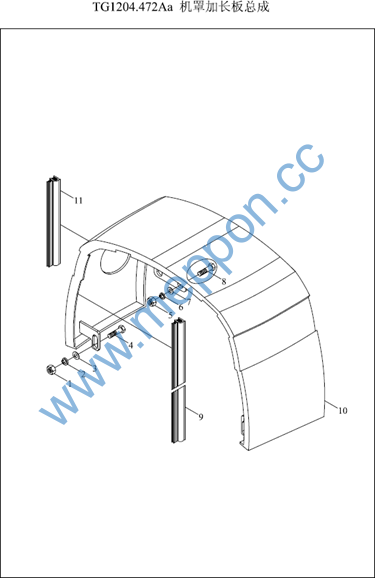

TG1204.472Aa 47.2-机罩加长板总成 47.2-BONNET EXTENSION PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M8-A2L |
NUT |
2 |
2011-11_ |
10 |
TG1204.472Aa.1 |
BONNET EXTENSION PLATE |
1 |
2011-11_ |
11 |
TG1204.471Aa-02 |
SEAL STRIP |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-8-A0P |
WASHER |
2 |
2004-01_ |
4 |
GBT5783-M8X25-A2L |
BOLT |
2 |
2011-11_ |
5 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
6 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
7 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
8 |
GBT5783-M10X35-A3L |
BOLT |
2 |
2011-11_ |
9 |
TG1204.471A-02 |
BONNET SEAL STRIP |
1 |
2011-11_ |

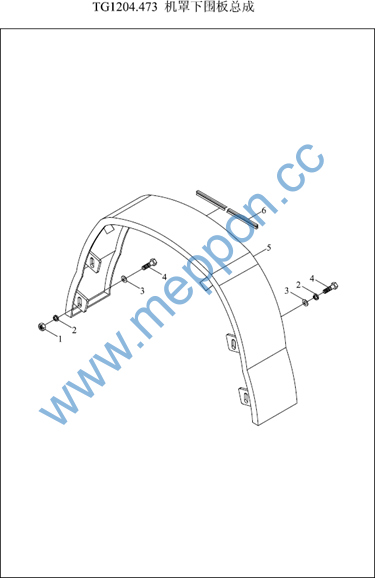

TG1204.473 47.3-机罩下围板总成 47.3-BONNET LOW PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 |
GBT6170-M8-A2L GBT93-8-A0P GBT97.1-8-A0P GBT5783-M8X25-A2L TG1204.473.1
FT800B.47.241 |
NUT WASHER WASHER BOLT BONNET LOW PLATE WELDMENT ASSEMBLY BONNET LOW PLATE SEAL STRIP |
2 4 4 4 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

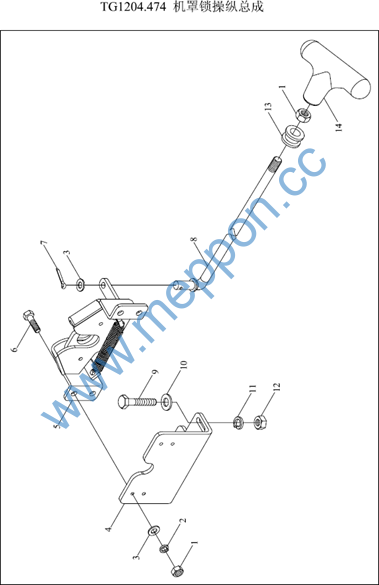

TG1204.474 47.4-机罩锁操纵总成 47.4-BONNET LOCK CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M6-A2L |
NUT |
1 |
2011-11_ |
10 |
GBT97.1-8-A0P |
WASHER |
3 |
2011-11_ |
11 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
12 |
GBT6170-M8-A2L |
NUT |
3 |
2011-11_ |
13 |
TG1204.474-02 |
RUBBER RING |
1 |
2011-11_ |
14 |
FT800A.47.056 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
2 |
GBT93-6-A0P |
SPRING WASHER |
4 |
2011-11_ |
3 |
GBT97.1-6-A0P |
WASHER |
5 |
2011-11_ |
4 |
TG1204.474.1a |
BONNET LOCK BRACKET WELDMENT |
1 |
2009-05_ |
4 |
TG1204.474.1 |
BONNET LOCK BRACKET WELDMENT |
1 |
|
5 |
FT800.47.127 |
BONNET LOCK ASSEMBLY |
1 |
|
5 |
TG1204.474.4 |
BONNET LOCK |
1 |
2010-11_ |
6 |
GBT5783-M6X20-A2L |
BOLT |
4 |
2011-11_ |
7 |
GBT91-1.6X10-A0P |
PIN |
1 |
2004-01_ |
8 |
TG1204.474.3 |
WELDED PUSHING ROD |
1 |
2011-11_ |
9 |
GBT5782-M8×55-A2L |
BOLT |
3 |
2011-11_ |

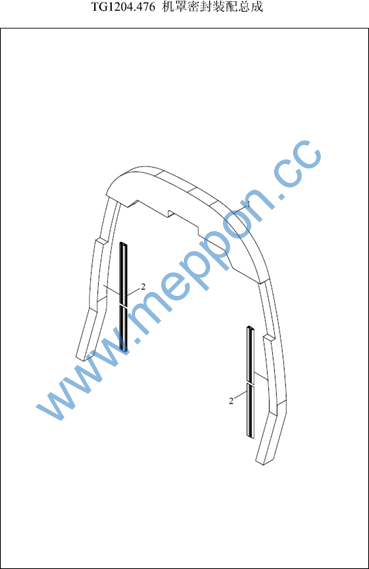

TG1204.476 47.6-机罩密封装配总成 47.6-BONNET SEAL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 |
TG1204.476-03 TG1204.476-06 TG1204.476-04 TG1204.476-01 TG1204.476-05
TG1204.476-02 |
WATER TANK SEAL BLOCK SEAL STRIP Left seal block LEFT INSTALLATION PLATE FOR SEAL BLOCK Right seal block
RIGHT INSTALLATION PLATE FOR SEAL BLOCK |
1 2 1 1 1
1 |
2011-11_ 2011-11_ 2006-08_
2006-08_ |
