LOVOL TF1254-F153F1K Tractor Parts Catalogue 16

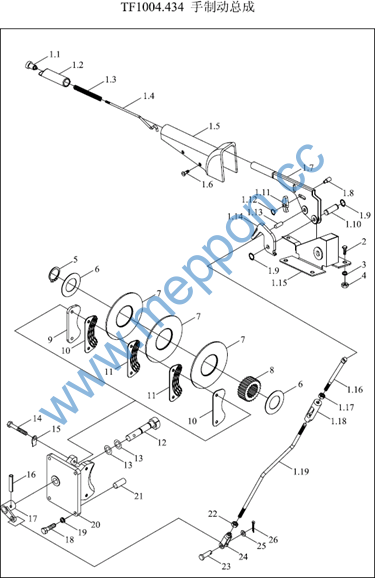

TF1004.434 43.4-手制动总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
15 |
GBT854-10 |
单耳制动垫圈 |
WASHER |
2 |
2011-11_ |
15 |
GBT854-10 |
单耳制动垫圈 |
WASHER |
2 |
2011-11_ |
16 |
GBT879.1-8X30 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
17 |
FT800A.43.321 |
转柄 |
ROTARY HANDLE |
1 |
2011-11_ |
18 |
GBT5781-M10X30-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
19 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
2 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
2 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
20 |
TF1004.434-01 |
手制动盖座 |
HAND BRAKE COVER SEAT |
1 |
2011-11_ |
21 |
GBT119.1-5h8X15-A0P |
圆柱销 |
PIN |
2 |
2011-11_ |
22 |
GBT6171-M10X1-A2L |
螺母 |
NUT |
1 |
2011-11_ |
23 |
GBT882-B10X30 |
销轴 |
PIN |
1 |
2011-11_ |
24 |
FT800.21.240 |
拉杆前叉 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
25 |
GBT97.1-10-AOP |
垫圈 |
WASHER |
1 |
2011-11_ |
3 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
4 |
GBT6170-M8-A2L |
螺母 |
NUT |
4 |
2011-11_ |
5 |
GBT894.1-48 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
6 |
FT800.43.142 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |
7 |
TF1004.434-03 |
手制动钢片 |
HAND BRAKE STEEL PIECE |
3 |
2011-11_ |
8 |
TF1004.434-02 |
手制动花键套轮 |
HAND BRAKE SPLINE BUSH WHEEL |
1 |
2011-11_ |
9 |
FT800.43.131 |
压板 |
PRESSURE PLATE |
1 |
2011-11_ |

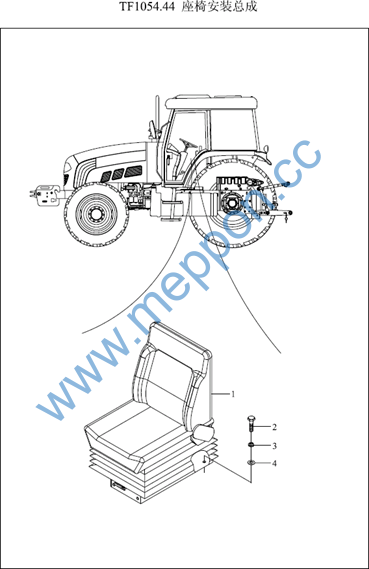

TF1054.44 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 2 3 4 |
TF1054.44.1 TF1054.44.1 GBT5783-M10X30-A3L GBT93-10-A0P GBT97.1-10-A0P |
座椅总成座椅总成螺栓 标准型弹簧垫圈平垫圈 |
SEAT ASSEMBLY SEAT ASSEMBLY BOLT WASHER WASHER |
1 1 4 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |
TF1004.452C-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M5X30-A2L |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
10 |
TF1004.452-11 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
11 |
TF1004.452C.1 |
地板焊合总成 |
FLOOR WELDMENT ASSEMBLY |
1 |
2011-11_ |
12 |
TF1004.452-02 |
机罩下支架 |
BONNET LOWER BRACKET |
2 |
2011-11_ |
13 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
14 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
15 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
16 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
10 |
2011-11_ |
17 |
GBT93-6-A0P |
垫圈 |
WASHER |
10 |
2011-11_ |
18 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
10 |
2011-11_ |
19 |
FT65.45C.351 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2011-11_ |
2 |
TD800.452-07 |
玻璃夹 |
GLASS CLAMP |
12 |
2011-11_ |
20 |
TG1254.452.2 |
脚蹬安装总成 |
PEDAL INSTALLATION ASSEMBLY |
1 |
2011-11_ |
20.1 |
TG1254.452.2.1 |
上脚蹬焊合总成 |
UPPER LADDER WELDMENT ASSEMBLY |
1 |
2011-11_ |
20.2 |
TG1254.452.2.3 |
上脚蹬焊合总成(右) |
UPPER LADDER WELDMENT ASSEMBLY (RIGHT) |
1 |
2011-11_ |
20.3 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
20.4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
21 |
TF1004.452.3 |
后盖板焊合 |
REAR COVER WELDMENT |
1 |
2011-11_ |
3 |
TD800.452-01 |
后下窗玻璃 |
REAR LOWER WINDOW GLASS |
1 |
2011-11_ |
4 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
5 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
12 |
2011-11_ |
6 |
GBT96-5-A0P |
大垫圈 |
WASHER |
12 |
2011-11_ |
7 |
TD800.452-02 |
后下窗玻璃密封条 |
REAR LOWER WINDOW GLASS SEAL STRIP |
1 |
2011-11_ |
8 |
TD800.452J-02 |
后地板上玻璃 |
REAR FLOOR UPPER GLASS |
1 |
2011-11_ |
9 |
TD800.452J-03 |
后地板上玻璃密封条 |
REAR FLOOR UPPER GLASS SEAL STRIP |
1 |
2011-11_ |

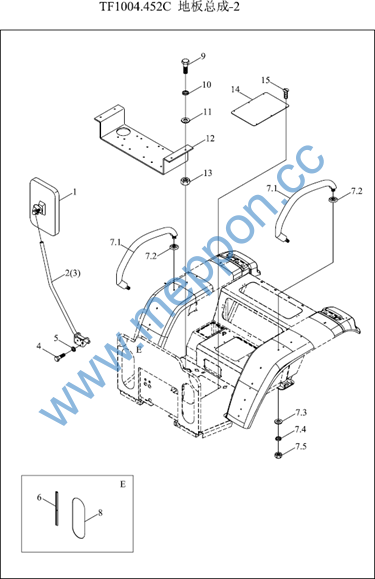

TF1004.452C-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD904.452.4 |
后视镜总成 |
REARVIEW MIRROR ASSEMBLY |
2 |
2011-11_ |
10 |
GBT93-6-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
11 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
12 |
TF1004.451-06 |
支撑板 |
SUPPORTING BOARD |
1 |
2011-11_ |
13 |
GBT6170-M6-A2L |
螺母 |
NUT |
4 |
2011-11_ |
14 |
FT800A.45C.102 |
盖板 |
COVER PLATE |
1 |
2011-11_ |
15 |
GBT68-M5X12-A2L |
开槽沉头螺钉 |
SCREW |
6 |
2011-11_ |
2 |
TD904.452.5 |
右后视镜支架焊合 |
RIGHT REAR VIEW MIRROR BRACKET |
1 |
2011-11_ |
2 |
TD904.452.5 |
右后视镜支架焊合 |
WELDMENT |
1 |
2011-11_ |
3 |
TD904.452.3 |
后视镜支架焊合 |
RIGHT REAR VIEW MIRROR BRACKET |
1 |
2011-11_ |
WELDMENT |
|||||
4 |
GBT5783-M8X25-A2L |
螺栓 |
REAR VIEW MIRROR BRACKET WELDMENT |
8 |
2011-11_ |
5 |
GBT93-8-A0P |
垫圈 |
8 |
2011-11_ |
|
6 |
TD800.452H-04 |
前下窗密封条 |
BOLT |
2 |
2011-11_ |
7 |
FT704.45E.088 |
扶手总成 |
WASHER |
2 |
2011-11_ |
7 |
FT704.45E.088 |
扶手总成 |
FRONT LOWER WINDOW SEAL STRIP |
2 |
2011-11_ |
ARMREST ASSY |
|||||
7.1 |
FT704.45E.765 |
扶手 |
ARMREST ASSY |
2 |
2011-11_ |
7.1 |
FT704.45E.765 |
扶手 |
2 |
2011-11_ |
|
7.2 |
FT704.45E.766 |
扶手垫圈合件 |
ARMREST |
4 |
2011-11_ |
7.5 |
GBT6170-M16-A3L |
螺母 M16-A3L |
ARMREST |
4 |
2011-11_ |
8 |
TD800.452H-03 |
前下窗玻璃 |
ARMREST WASHER UNIT |
2 |
2011-11_ |
NUT |
|||||
8 |
TD800.452H-03 |
前下窗玻璃 |
FRONT LOWER WINDOW GLASS |
2 |
2011-11_ |
9 |
GBT5783-M6X20-A2L |
螺栓 |
4 |
2011-11_ |
|
FRONT LOWER WINDOW GLASS |
|||||
BOLT |

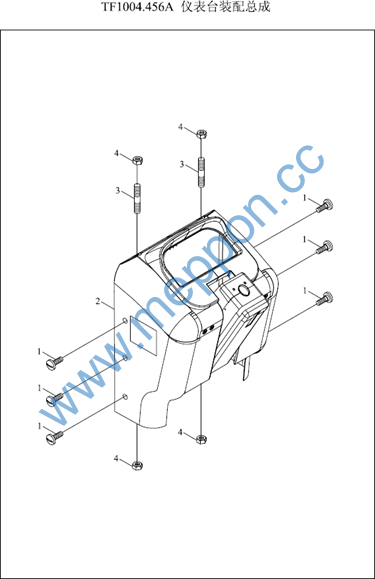

TF1004.456A 45.6-仪表台装配总成 45.6-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 |
FT800A.45.900 TF1004.456A-01 GBT901-M6X60-8.8-A1L GBT6170-M6-8-A2L |
塑料螺钉仪表台 等长双头螺柱 1型六角螺母 |
PLASTIC SCREW DASHBOARD STUD NUT |
6 1 2 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |
TF1004.457A 45.7-前连接总成 45.7-FRONT CONNECTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 2 3 4
5 6 |
TD800.457B.1-01 TD800.457B.1.2 TD800.457B.1.2 TD800.457B.1-02 GBT95-20-A0P
GBT93-20-A0P GBT5782-M20X110-10.9-A3L |
挡圈 减震块减震块挡圈(2)平垫圈
垫圈 六角头螺栓 |
RETAINER RING ABSORBER ABSORBER RETAINER RING (2) WASHER
WASHER BOLT |
2 2 2 2 2
2 2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

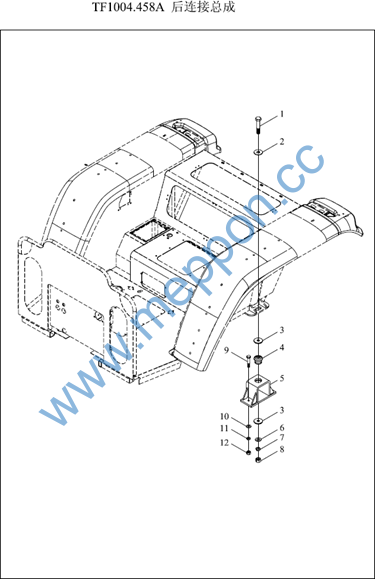

TF1004.458A 45.8-后连接总成 45.8-REAR CONNECTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5782-M20X110-10.9-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
10 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
12 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT96.1-20-A0P |
大垫圈 |
WASHER |
1 |
2011-11_ |
3 |
TD800.457B.1-01 |
挡圈 |
RETAINER RING |
2 |
2011-11_ |
4 |
TD800.457B.1.2 |
减震块 |
ABSORBER |
1 |
2011-11_ |
4 |
TD800.457B.1.2 |
减震块 |
ABSORBER |
1 |
2011-11_ |
5 |
TF1004.458A.1 |
后连接焊合 |
REAR CONNECTING WELDMENT |
1 |
2011-11_ |
6 |
GBT95-20-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
7 |
GBT93-20-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
8 |
GBT6170-M20-A9L |
螺母 |
NUT |
1 |
2011-11_ |
9 |
GBT5782-M16X80-10.9-A3L |
六角头螺栓 |
BOLT |
2 |

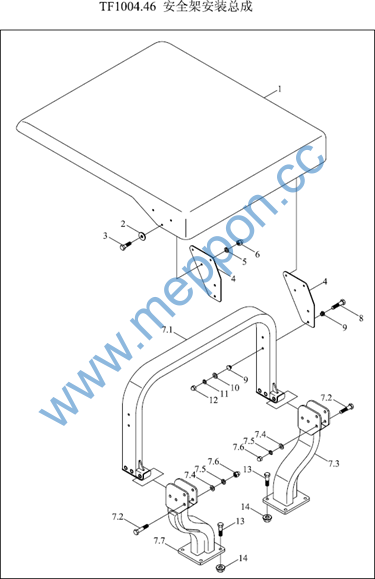

2011-11_ |
