TF1004.46 46-安全架安装总成 46-SAFETY FRAME INSTALLATION ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

FT65.46A.012

遮阳棚总成

SHADOW ASSEMBLY

1

2011-11_

10

GBT95-12-A0P

垫圈12-A0P

WASHER

4

2011-11_

11

GBT93-12-A0P

垫圈

WASHER

4

2011-11_

13

GBT5782-M16X80-10.9-A3L

六角头螺栓

BOLT

8

2011-11_

14

GBT6187.1-M16-10

全金属六角法兰面锁紧螺母

NUT

8

2011-11_

2

FT400.46.021

垫圈合件

WASHER UNIT

6

2011-11_

3

GBT5783-M10X30-8.8-A3L

六角头螺栓

BOLT

6

2011-11_

4

FT800A.46.101

遮阳棚固定板

SHADOW LOCKING PLATE

2

2011-11_

5

GBT93-10-A0P

标准型弹簧垫圈

WASHER

6

2011-11_

7

TF1004.46.1

安全架总成

SAFETY FRAME ASSEMBLY

1

2011-11_

7.1

FT800A.46.010

安全架上梁总成

SAFETY FRAME UPPER BEAM ASSEMBLY

1

2011-11_

7.1

FT800A.46.010

安全架上梁总成

SAFETY FRAME UPPER BEAM ASSEMBLY

1

2011-11_

7.2

GBT5782-M16X100-10.9-A2L

六角头螺栓

BOLT

6

2011-11_

7.3

TF1004.46.1.3

右支撑梁焊合

RIGHT SUPPORTING BEAM WELDMENT

1

2011-11_

7.4

GBT95-16-A0P

垫圈

WASHER

6

2011-11_

7.5

GBT93-16-A0P

弹簧垫圈

SPRING WASHER

6

2011-11_

7.7

TF1004.46.1.2

左支撑梁焊合

LEFT SUPPORTING BEAM WELDMENT

1

2011-11_

8

GBT5783-M12X80-8.8-A2L

六角头螺栓

BOLT

4

2011-11_

9

TB400.46C-01

堵盖

PLUG COVER

8

2011-11_

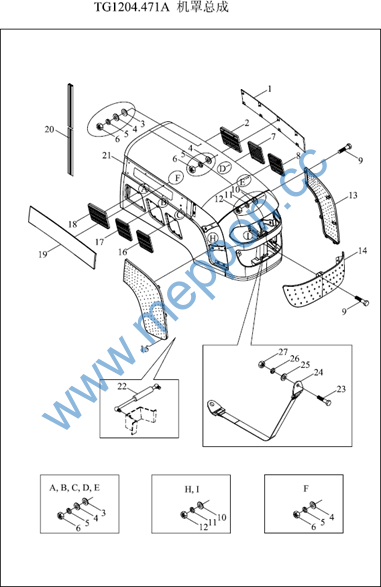

TG1204.471A 47.1-机罩总成 47.1-BONNET ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

FT800B.47.304

左后装饰板

LEFT REAR ADORN BOARD

1

2011-11_

10

GBT97.1-6-A0P

平垫圈

WASHER

20

2011-11_

11

GBT93-6-A0P

垫圈

WASHER

20

2011-11_

12

GBT6170-M6-A2L

螺母

NUT

20

2011-11_

13

TG1204.471A-03

机罩左侧网眼板

BONNET LEFT MESH PLATE

1

2011-11_

13

TG1204.471A-03

机罩左侧网眼板

BONNET LEFT MESH PLATE

1

2011-11_

14

TG1204.471A-05

机罩前脸网眼板

BONNET FRONT MESH BOARD

1

2011-11_

15

TG1204.471A-04

机罩右侧网眼板

BONNET RIGHT MESH PLATE

1

2011-11_

16

FT800B.47.307

右前下栅格

RIGHT FRONT LOWER GRID

1

2011-11_

16

FT800B.47.307

右前下栅格

RIGHT FRONT LOWER GRID

1

2011-11_

17

FT800B.47.309

右中下栅格

RIGHT MIDDLE LOWER GRID

1

2011-11_

18

FT800B.47.311

右后下栅格

RIGHT REAR LOWER GRID

1

2011-11_

18

FT800B.47.311

右后下栅格

RIGHT REAR LOWER GRID

1

2011-11_

19

FT800B.47.305

右后装饰板

RIGHT REAR ADORN BOARD

1

2011-11_

2

FT800B.47.310

左后下栅格

LEFT REAR LOWER GRID

1

2011-11_

20

TG1204.471A-02

机罩密封条

BONNET SEAL STRIP

1

2011-11_

21

TG1204.471A.1

机罩焊合

BONNET WELDMENT

1

2011-11_

22

TD800.471-01

机罩气弹簧

BONNET PNEUMATIC SPRING

2

2011-11_

23

GBT5783-M8X20-8.8-A2L

六角头螺栓

BOLT

1

2011-11_

24

TA820.471A-01

机罩拉绳

BONNET PULL WIRE

1

2011-11_

25

GBT97.1-8-A0P

平垫圈

WASHER

1

2011-11_

26

GBT93-8-A0P

垫圈

WASHER

1

2011-11_

27

GBT6170-M8-A2L

螺母

NUT

1

2011-11_

3

TB400B.471-18

垫块

PAD BLOCK

24

2011-11_

4

GBT97.1-5-A0P

垫圈

WASHER

40

2011-11_








TG1204.471A 47.1-机罩总成(续)



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

5

6

7

8

9

GBT93-5-A0P GBT6170-M5-A2L FT800B.47.308 FT800B.47.306 GBT5783-M6x16-A2L

标准型弹簧垫圈 1型六角螺母

左中下栅格左前下栅格螺栓

WASHER NUT

LEFT MIDDLE LOWER GRID LEFT FRONT LOWER GRID BOLT

40

40

1

1

20

2011-11_

2011-11_

2011-11_

2011-11_

2004-01_

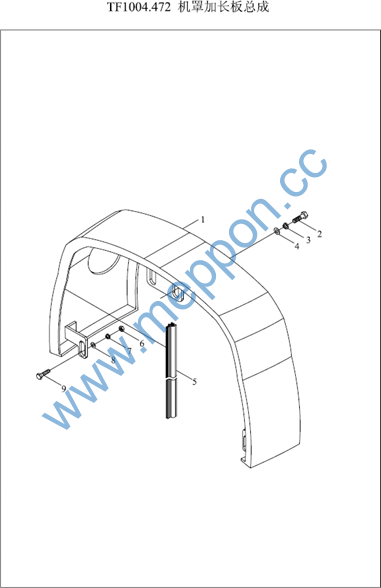

TF1004.472 47.2-机罩加长板总成 47.2-BONNET EXTENSION PLATE ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

TF1004.472.1

机罩加长板

BONNET EXTENSION PLATE

1

2011-11_

2

GBT5783-M10X30-A3L

螺栓

BOLT

2

2011-11_

3

GBT93-10-A0P

标准型弹簧垫圈

WASHER

2

2011-11_

4

GBT97.1-10-A0P

平垫圈

WASHER

2

2011-11_

5

TG1204.471A-02

机罩密封条

BONNET SEAL STRIP

1

2011-11_

6

GBT6170-M8-A2L

螺母

NUT

2

2011-11_

7

GBT93-8-A0P

垫圈

WASHER

2

2011-11_

8

GBT97.1-8-A0P

平垫圈

WASHER

2

2011-11_

9

GBT5783-M8X25-A2L

螺栓

BOLT

2

2011-11_

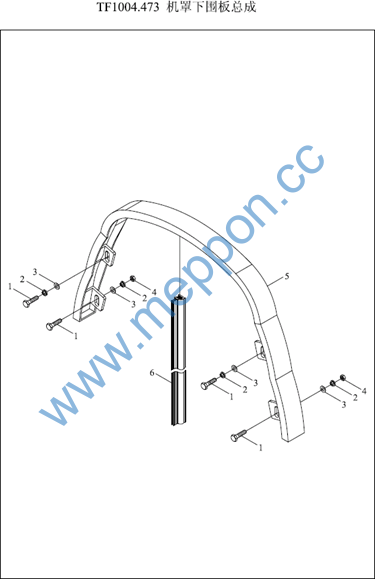

TF1004.473 47.3-机罩下围板总成 47.3-BONNET LOW PLATE ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

2

3

4

5



6

GBT5783-M8X25-A2L GBT93-8-A0P GBT97.1-8-A0P GBT6170-M8-A2L TF1004.473.1



FT800B.47.241

螺栓 垫圈 平垫圈螺母

机罩下围板焊合 机罩下围板密封条

BOLT WASHER WASHER NUT

BONNET LOW PLATE WELDMENT BONNET LOW PLATE SEAL STRIP

4

4

4

2

1



1

2011-11_

2011-11_

2011-11_

2011-11_

2011-11_



2011-11_

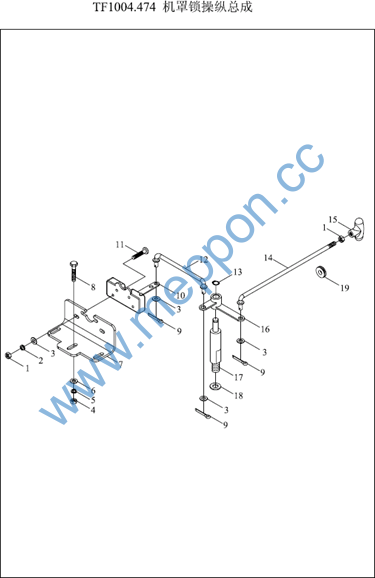

TF1004.474 47.4-机罩锁操纵总成 47.4-BONNET LOCK CONTROL ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT6170-M6-A2L

螺母

NUT

5

2011-11_

10

FT800.47.127

机罩锁总成

BONNET LOCK ASSEMBLY

1

2011-11_

10

TG1204.474.4

机罩锁

BONNET LOCK

1

2010-11_

11

GBT818-M6X40-A1L

十字槽盘头螺钉

SCREW

4

2011-11_

12

TG1204.474.2

拉杆焊合

WELDED PUSHING ROD

1

2011-11_

13

GBT894.1-10

轴用弹性挡圈

SNAP RING

1

2011-11_

14

FT800A.47.098

拉杆焊合（二）

PULL ROD WELDMENT (2)

1

2011-11_

15

FT800A.47.056

手柄总成

HANDLE ASSEMBLY

1

2011-11_

16

FT800A.47.092

摇臂焊合

ROCKER WELDMENT

1

2011-11_

17

TD800.474A-01

支座

RETAINER

1

2011-11_

18

GBT97.1-14-A0P

垫圈14-A0P

WASHER

1

2011-11_

19

TB450.473-02

胶圈

RUBBER RING

1

2011-11_

2

GBT93-6-A0P

垫圈

WASHER

4

2011-11_

3

GBT97.1-6-A0P

平垫圈

WASHER

7

2011-11_

4

GBT6170-M8-A2L

螺母

NUT

3

2011-11_

5

GBT93-8-A0P

垫圈

WASHER

3

2011-11_

6

GBT97.1-8-A0P

平垫圈

WASHER

3

2011-11_

7

TD800.474A-02

机罩锁支架

BONNET LOCK BRACKET

1

2011-11_

8

GBT5783-M8X55

螺栓8X55

BOLT

3

2011-11_

9

GBT91-1.6×10-A0P

开口销

PIN

3

2011-11_

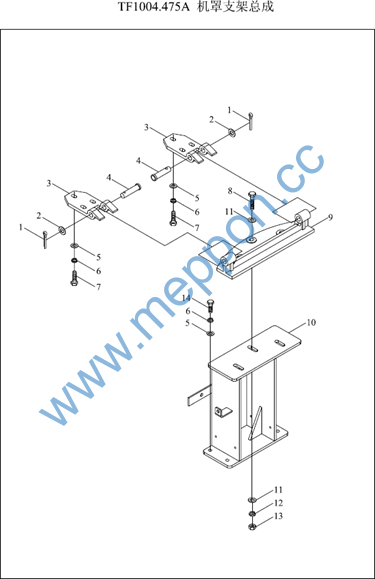

TF1004.475A 47.5-机罩支架总成 47.5-BONNET BRACKET ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT91-4X32-A0P

开口销

PIN

2

2011-11_

10

TF1004.475.1

机罩支架焊合

BONNET BRACKET WELDMENT

1

2011-11_

11

GBT97.1-12-A0P

平垫圈

WASHER

6

2011-11_

12

GBT93-12-A0P

垫圈

WASHER

3

2011-11_

13

GBT6170-M12-A3L

螺母

NUT

3

2011-11_

14

GBT5783-M10X25-A3L

螺栓

BOLT

4

2011-11_

2

GBT97.1-16-A0P

垫圈

WASHER

2

2011-11_

3

FT800B.47B.161

铰链上座

HINGE UPPER SEAT

2

2011-11_

4

GBT882-B16X90-A0P

销轴

PIN

2

2011-11_

5

GBT97.1-10-A0P

平垫圈

WASHER

10

2011-11_

6

GBT93-10-A0P

标准型弹簧垫圈

WASHER

10

2011-11_

7

GBT5783-M10X35-A3L

螺栓

BOLT

6

2011-11_

8

GBT5782-M12X50-A3L

螺栓

BOLT

3

2011-11_

9

TF1004.475-04

铰链下座

HINGE LOWER SEAT

1

2011-11_

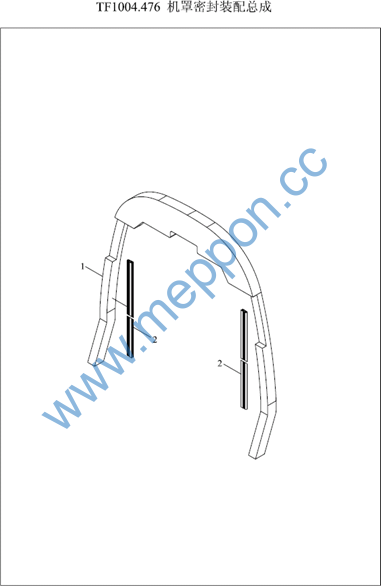

TF1004.476 47.6-机罩密封装配总成 47.6-BONNET SEAL ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

2

TF1004.476-03 TF1004.476-06

密封块密封条

PACKING WASHER SEAL STRIP

1

2

2011-11_

2011-11_
