LOVOL TF1254-F153F1K Tractor Parts Catalogue 12

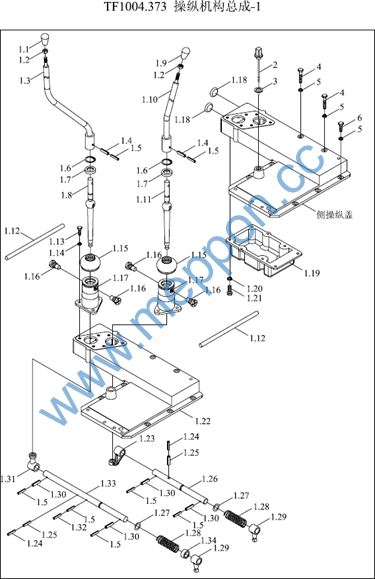

TF1004.373-1 37.3.1-操纵机构总成-1 CONTROL MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800A.373B.1 |
侧操纵机构总成 |
SIDE CONTROL MECHANISM ASSEMBLY |
1 |
2011-11_ |
1.1 |
TD800A.373B.1.1 |
副变速操纵手柄总成 |
AUXILIARY GEARSHIFT CONTROL HANDLE |
1 |
2011-11_ |
1.1 |
TD800A.373B.1.2a |
主变速操纵杆焊合 |
ASSEMBLY |
1 |
2011-11_ |
1.11 |
TD800A.373B.1-05 |
下操纵杆 |
MAIN GEARSHIFT CONTROL ROD WELDMENT |
1 |
2011-11_ |
1.12 |
TF1004.374-02-SZ-1.4X250 |
低碳钢丝 |
LOWER CONTROL ROD |
2 |
2011-11_ |
LOW CARBON STEEL WIRE |
|||||
1.13 |
GBT5781-M10X20-A3L |
六角头螺栓 |
6 |
2011-11_ |
|
1.14 |
GBT93-10-A0P |
标准型弹簧垫圈 |
BOLT |
6 |
2011-11_ |
1.15 |
FT800A.37.307 |
橡胶套 |
WASHER |
2 |
2011-11_ |
1.16 |
FT800A.37.326 |
变速杆定位销 |
RUBBER SLEEVE |
4 |
2011-11_ |
1.17 |
TD800A.373B.1-04 |
副变速变速杆支座 |
GEARLEVER LOCATING PIN |
2 |
2011-11_ |
AUXILIARY GEARSHIFT LEVER SEAT |
|||||
1.18 |
Q72224 |
碗形塞片 |
2 |
2011-11_ |
|
1.19 |
FT800A.37.309 |
侧操纵下盖 |
PLUG PIECE |
1 |
2011-11_ |
1.2 |
GBT93-8-A0P |
垫圈 |
SIDE CONTROL LOWER COVER |
8 |
2011-11_ |
1.2 |
GBT6170-M10-A3L |
螺母 |
WASHER |
2 |
2011-11_ |
1.21 |
GBT5781-M8X20-A2L |
六角头螺栓 |
NUT |
8 |
2011-11_ |
BOLT |
|||||
1.21 |
GBT5781-M8X20-A2L |
六角头螺栓 |
8 |
2011-11_ |
|
1.22 |
FT800A.37N.308a |
侧操纵盖 |
BOLT |
1 |
2011-11_ |
1.23 |
FT800A.37.310 |
外操纵拨头 |
SIDE CONTROL COVER |
1 |
2011-11_ |
1.24 |
GBT879.1-3X30 |
弹性圆柱销 |
OUTER CONTROL FORK HEAD |
2 |
2011-11_ |
1.25 |
GBT879.1-5X30 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
PIN |
|||||
1.26 |
FT800A.37.312 |
主变速操纵传递杆 |
1 |
2011-11_ |
|
1.27 |
GBT3452.1-18.0X2.65G |
液压气动用O形橡胶密封圈 |
MAIN GEARSHIFT CONTROL TRANSFER ROD |
2 |
2011-11_ |
1.28 |
FT800A.37.311 |
弹簧 |
O-SEAL RING |
2 |
2011-11_ |
1.29 |
FT800A.37.315 |
内操纵拨头 |
SPRING |
2 |
2011-11_ |
1.3 |
GBT879.1-8X32 |
弹性圆柱销 |
INNER CONTROL FORK HEAD |
4 |
2011-11_ |
TF1004.373-1 37.3.1-操纵机构总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1.3 |
TD800A.373B.1.3a |
副变速操纵杆焊合 |
AUXILIARY GEARSHIFT CONTROL ROD |
1 |
2011-11_ |
1.31 |
TD800A.373B.1-02a |
副变速操纵拨头 |
WELDMENT |
1 |
2011-11_ |
1.32 |
GBT879.1-3X32 |
弹性圆柱销 |
AUXILIARY GEARSHIFT CONTROL DIAL HEAD |
1 |
2011-11_ |
1.33 |
TD800A.373B.1-01 |
副变速操纵传递杆 |
PIN |
1 |
2011-11_ |
1.33 |
TD800A.373B.1-01 |
副变速操纵传递杆 |
AUXILIARY GEARSHIFT CONTROL |
1 |
2011-11_ |
TRANSMISSION ROD |
|||||
1.34 |
FT800A.37.314 |
隔套 |
AUXILIARY GEARSHIFT CONTROL |
1 |
2011-11_ |
1.4 |
GBT879.1-8X35 |
弹性圆柱销 |
TRANSMISSION ROD |
2 |
2011-11_ |
1.5 |
GBT879.1-5X32 |
弹性圆柱销 |
7 |
2011-11_ |
|
1.6 |
GBT893.1-40 |
挡圈 |
SPACER BUSH |
2 |
2011-11_ |
1.7 |
FT800A.37.305 |
尼龙座 |
PIN |
2 |
2011-11_ |
PIN |
|||||
1.8 |
TD800A.373B.1-03 |
副变速操纵杆 |
RETAINER RING |
1 |
2011-11_ |
1.9 |
FT800.37.015a |
主变速操纵手柄总成 |
NYLON SEAT |
1 |
2011-11_ |
2 |
FT800.37.013b |
油标尺总成 |
1 |
2011-11_ |
|
3 |
FT800.37.111 |
油标尺垫圈 |
AUXILIARY GEARSHIFT CONTROL ROD |
1 |
2011-11_ |
4 |
GBT5782-M10X75-A3L |
六角头螺栓 |
MAIN GEARSHIFT CONTROL HANDLE ASSEMBLY |
2 |
2011-11_ |
OIL DIPSTICK ASSEMBLY |
|||||
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
OIL DIPSTICK WASHER |
10 |
2011-11_ |
6 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
WASHER |
|||||
BOLT |

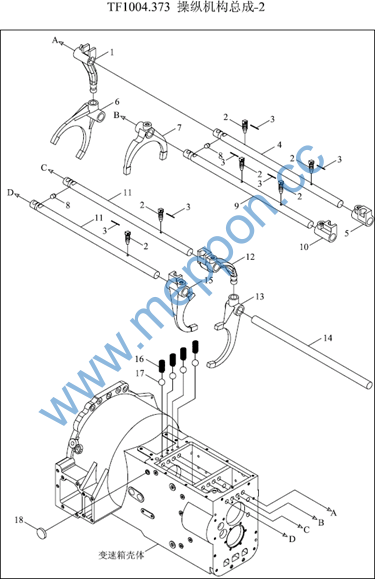

TF1004.373-2 37.3.2-操纵机构总成-2 CONTROL MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.37.154 |
Ⅰ-Ⅱ档拨杆 |
I-II GEAR DIAL ROD |
1 |
2011-11_ |
1 |
FT800.37.154 |
Ⅰ-Ⅱ档拨杆 |
I-II GEAR DIAL ROD |
1 |
2011-11_ |
10 |
TD800A.373B-01 |
Ⅲ-Ⅳ挡拨头 |
Ⅲ-Ⅳ GEAR FORK HEAD |
1 |
2011-11_ |
11 |
FT800A.37.320a |
副变速拨叉轴 |
AUXILIARY GEARSHIFT FORK SHAFT |
2 |
2011-11_ |
12 |
TD800A.373B-02 |
梭式换档拨杆 |
SHUTTLE SHIFT DIAL ROD |
1 |
2011-11_ |
13 |
TF1004.373-02 |
副变速拨叉 |
AUXILIARY GEARSHIFT FORK |
1 |
2010-06_ |
13 |
TF1004.373-02 |
副变速拨叉 |
AUXILIARY GEARSHIFT FORK |
1 |
2010-06_ |
14 |
TF1004.373-01 |
中间拨叉轴 |
MIDDLE FORK SHAFT |
1 |
2011-11_ |
15 |
TD800A.373B-03 |
副变速低档拨叉 |
AUXILIARY LOW GEAR FORK |
1 |
2011-11_ |
16 |
FT800.37.139 |
弹簧 |
SPRING |
4 |
2011-11_ |
17 |
GBT308-10-G100-b |
钢球 |
BALL |
4 |
2004-01_ |
18 |
Q72114 |
塞片 |
PLUG PIECE |
1 |
2011-11_ |
2 |
FT800.37.194 |
紧定螺钉 |
LOCKING SCREW |
6 |
2011-11_ |
3 |
TF1004.374-02-SZ-1.4X250 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
6 |
2011-11_ |
4 |
FT800A.37.318 |
Ⅰ-Ⅱ挡叉轴 |
I- II GEAR FORK SHAFT |
1 |
2011-11_ |
5 |
TD800A.373B-05 |
Ⅰ-Ⅱ档拨头 |
I-II GEAR FORK HEAD |
1 |
2011-11_ |
6 |
FT800.37.161c |
Ⅰ-Ⅱ档拨叉 |
I-II GEAR FORK |
1 |
2011-11_ |
7 |
FT800.37.158 |
Ⅲ-Ⅳ档拨叉 |
Ⅲ-Ⅳ FORK |
1 |
2011-11_ |
8 |
FT800.37.177 |
互锁销 |
MUTUAL PIN |
2 |
2011-11_ |
9 |
FT800A.37.319 |
Ⅲ-Ⅳ挡叉轴 |
Ⅲ-Ⅳ GEAR FORK SHAFT |
1 |
2011-11_ |
TF1004.374 37.4-爬行档机构总成 37.4-CREEPER GEAR MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.37D.018 |
行星架总成 |
PLANET CARRIER ASSEMBLY |
1 |
2011-11_ |
1.1 |
FT800.37A.213 |
行星齿轮轴 |
PLANET GEAR SHAFT |
3 |
2011-11_ |
1.2 |
FT800.37A.212 |
行星齿轮衬圈 |
PLANET GEAR LINER |
6 |
2011-11_ |
1.3 |
FT800.37A.214 |
滚针隔圈 |
NEEDLE SPACER RING |
6 |
2011-11_ |
1.4 |
FT800.37D.211 |
行星齿轮 |
PLANETARY GEAR |
3 |
2011-11_ |
1.5 |
GBT309-4X25.8 |
滚针 |
NEEDLE |
57 |
2011-11_ |
1.6 |
FT800.37A.024 |
行星架焊合 |
PLANET CARRIER WELDMENT |
1 |
2011-11_ |
10 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
8 |
2011-11_ |
11 |
GBT879.1-8X28 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
12 |
GBT5781-M10X20-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
13 |
FT800.37.169 |
定位板 |
LOCATING PLATE |
1 |
2011-11_ |
14 |
GBT3452.1-17X1.8G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
15 |
FT800A.37A.224 |
爬行挡摇臂 |
CREEPER GEAR ROCKER |
1 |
2011-11_ |
16 |
GBT6172.1-M12-A3L |
螺母 |
NUT |
1 |
2011-11_ |
17 |
GBT71-M12X40-A3L |
开槽锥端紧定螺钉 |
SCREW |
1 |
2011-11_ |
18 |
FT800.37.139 |
弹簧 |
SPRING |
1 |
2011-11_ |
19 |
GBT308-10G100b |
钢球 |
BALL |
1 |
2011-11_ |
2 |
FT65.38.051 |
拉压手柄 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
20 |
TF1004.384-02-SZ-1.4X250 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
2 |
2011-11_ |
21 |
FT800.37.194 |
紧定螺钉 |
LOCKING SCREW |
2 |
2011-11_ |
22 |
FT800.37A.225 |
高低档拨叉 |
HIGH AND LOW GEAR FORK |
1 |
2011-11_ |
23 |
TF1004.374-06 |
爬行档拨叉轴 |
CREEPER GEAR FORK SHAFT |
1 |
2012-09_ |
23 |
FT800.37A.220 |
爬行档拨叉轴 |
CREEPER GEAR FORK SHAFT |
1 |
2005-01_ |
24 |
TD800A.374B-01 |
爬行挡拨头 |
CREEPER GEAR FORK HEAD |
1 |
2011-11_ |
25 |
FT800.37A.218 |
爬行档接合套 |
CREEPER GEAR CONNECTING SLEEVE |
1 |
2011-11_ |
TF1004.374 37.4-爬行档机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
26 |
GBT893.1-170 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
27 |
FT800.37D.216 |
行星架垫板 |
PLANET CARRIER MAT PLATE |
1 |
2011-11_ |
28 |
FT800.37D.230 |
耐磨垫片 |
WEARABLE WASHER |
2 |
2011-11_ |
29 |
TF1004.374-03 |
内齿圈 |
INNER GEAR RING |
1 |
2011-11_ |
3 |
GBT6172.1-M10-A3L |
螺母 |
NUT |
3 |
2011-11_ |
30 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
4 |
TF1004.374-01 |
拉杆 |
PULL ROD |
1 |
2011-11_ |
4 |
TF1004.374-01 |
拉杆 |
PULL ROD |
1 |
2011-11_ |
5 |
FT65.43.134 |
右旋连接叉 |
RIGHT REVOLVING CONNECTING FORK |
1 |
2011-11_ |
6 |
GBT91-3.2X22-A0P |
开口销 |
PIN |
1 |
2011-11_ |
7 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
8 |
FT800A.37A.242 |
拉杆 |
PULL ROD |
1 |
2011-11_ |
9 |
FT800A.37A.040 |
爬行档摇臂焊合 |
CREEPER ROCKER WELDMENT |
1 |
2011-11_ |
TF1004.381 38.1-后桥壳体总成 38.1-REAR AXLE HOUSING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.38.115 |
堵塞 |
PLUG |
1 |
2011-11_ |
10 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
28 |
2011-11_ |
10 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
28 |
2011-11_ |
11 |
GBT899-AM14-M14X1.5X190-10.9-A3L |
双头螺柱 |
8.8-A3L STUD |
28 |
2011-11_ |
12 |
GBT119.1-12h8X30-A1 |
圆柱销 |
PIN |
2 |
2004-01_ |
13 |
TB504.402A-04 |
空心螺栓 |
HOLLOW BOLT |
1 |
2009-08_ |
13 |
FT254.40.102 |
空心螺栓 |
HOLLOW BOLT |
1 |
2004-01_ |
14 |
JBT982-20 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
15 |
TF1004.381.2 |
油尺管总成 |
DIPSTICK TUBE ASSEMBLY |
1 |
2011-11_ |
16 |
TF1004.381.1 |
油尺总成 |
DIPSTICK ASSEMBLY |
1 |
2011-11_ |
2 |
GBT3452.1-17.0X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
3 |
FT800.38.134 |
衬套 |
SLEEVE |
1 |
2011-11_ |
4 |
FT800.38.014 |
放油螺塞总成 |
OIL DISCHARGING SCREW PLUG ASSEMBLY |
1 |
2011-11_ |
4.1 |
GBT5781-M10X25-Zn.D |
六角头螺栓 |
BOLT |
1 |
2004-01_ |
4.2 |
GBT93-10 |
垫圈10 |
WASHER 10 |
1 |
2011-11_ |
4.3 |
FT800.38.144 |
磁铁压紧垫圈 |
MAGNET PRESSURE WASHER |
2 |
2011-11_ |
4.4 |
FT800.38.145 |
隔磁铝套 |
SPACING MAGNETISM ALUMINUM SLEEVE |
1 |
2011-11_ |
4.5 |
FT800.38.143 |
磁铁 |
MAGNET |
1 |
2011-11_ |
4.6 |
JBT982-36 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
4.7 |
FT800.38.141 |
放油螺塞 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
5 |
TF1004.381-01 |
后桥壳体 |
REAR AXLE HOUSING |
1 |
2011-11_ |
6 |
GBT5781-M10X25-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
7 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
8 |
FT800.38.102 |
后桥箱盖 |
REAR AXLE HOUSING COVER |
1 |
2011-11_ |
9 |
GBT6171-M14X1.5-A3L |
1型六角螺母 |
NUT |
28 |
2011-11_ |
TF1004.382 38.2-后桥中央传动总成 38.2-REAR AXLE CENTRAL TRANSMISSION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 0 12 |
TF1004.382-2 TF1004.382-1 GBT305-72/74.8 |
38.2.2-后桥中央传动总成-2 38.2.1-后桥中央传动总成-1止动环 |
REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-2 REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-1 THRUST RING |
0 0 1 |
2011-11_ 2011-11_ |
