LOVOL TE250-L161A45K Tractor Parts Catalogue 14
TE250.477 47.7-机罩锁装配总成 47.7-BONNET LOCK INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TE250B.47.9 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
10 |
TE250B.47-01 |
LOCKING PLATE |
1 |
2011-11_ |
11 |
GBT5783-M8X25-A2L |
BOLT |
2 |
2011-11_ |
2 |
GBT6170-M6-A2L |
NUT |
1 |
2011-11_ |
3 |
TE250B.47.7 |
WELDED PUSHING ROD |
1 |
2011-11_ |
4 |
GBT97.1-8-A0P |
WASHER |
4 |
2011-11_ |
5 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
6 |
GBT6170-M8-A2L |
NUT |
4 |
2011-11_ |
7 |
GBT91-3.2X16-A0P |
PIN |
2 |
2011-11_ |
8 |
FT200.21.106 |
RETURN SPRING OF RELEASE BEARING SEAT |
1 |
2011-11_ |
9 |
TE250B.47.5 |
LIMITING PLATE WELDMENT |
1 |
2011-11_ |

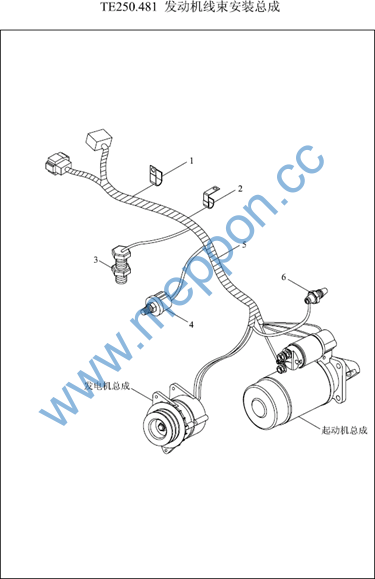

TE250.481 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 6 |
FT304.48L.203 FT300.48.105 FT300.48.074 FT250.48.036 TE250.481.1
FT300.48.072 TE250.481.2 |
HARNESS TIGHTEN CLIP HARNESS FIXING CLAMP (3) RPM SENSOR OIL PRESSURE SENSOR ENGINE HARNESS ASSEMBLY
WATER TEMPERATURE SENSOR WATER TEMPERATURE SENSOR |
1 2 1 1 1
1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2004-01_ 2009-05_ |

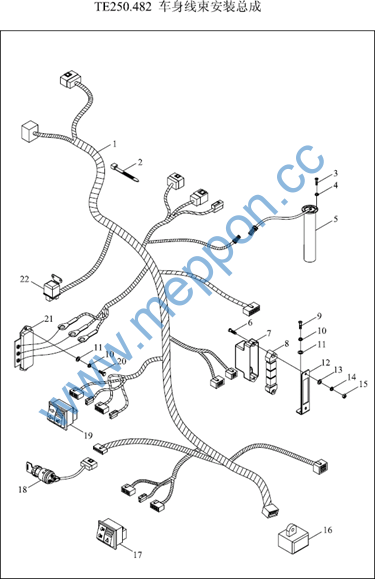

TE250.482 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TE250.482.1 |
BODY HARNESS ASSEMBLY |
1 |
2004-01_ |
1 |
TE250.482.1a |
BODY HARNESS ASSEMBLY |
1 |
2011-07_ |
10 |
GBT93-5-A0P |
WASHER |
2 |
2011-11_ |
11 |
GBT97.1-5-A0P |
WASHER |
2 |
2011-11_ |
12 |
TE250.482A-01 |
RELAY BOX INSTALLATION PLATE |
1 |
2011-11_ |
13 |
GBT97.1-6-A0P |
WASHER |
3 |
2011-11_ |
14 |
GBT93-6-A0P |
SPRING WASHER |
3 |
2011-11_ |
15 |
GBT6170-M6-A2L |
NUT |
3 |
2011-11_ |
16 |
FT250.48E.042 |
FUSE BOX ASSEMBLY |
1 |
|
16 |
FT250.48F.043 |
FUSE BOX ASSEMBLY |
1 |
2011-12_ |
17 |
FT250.48E.039 |
RIGHT BUTTON SWITCH |
1 |
2011-11_ |
18 |
FT300.48.064 |
IGNITION LOCK |
1 |
2011-11_ |
19 |
FT250.48.038 |
LEFT PADDLE SWITCH |
1 |
2011-11_ |
2 |
Q67405100 |
PLASTIC FASTEN STRIP |
2 |
2011-11_ |
20 |
GBT5783-M5X20-A2L |
BOLT |
2 |
2011-11_ |
21 |
JFT141 |
VOLTAGE ADJUSTER |
1 |
2011-11_ |
22 |
TE250.482.3 |
STARTING RELAY |
1 |
2009-02_ |
22 |
FT300.48.055 |
STARTING RELAY |
1 |
2004-01_ |
3 |
GBT818-M4X10-A2L |
SCREW |
5 |
2011-11_ |
4 |
GBT93-4-A0P |
WASHER |
5 |
2011-11_ |
5 |
TB400.484A.2 |
OIL QUANTITY SENSOR |
1 |
2011-11_ |
6 |
GBT818-M6X25-A2L |
SCREW |
3 |
2004-01_ |
7 |
TE250.482A-02 |
RELAY BOX COVER |
1 |
2011-11_ |
8 |
TE250.482A.2 |
RELAY BOX ASSEMBLY |
1 |
2011-11_ |
9 |
GBT818-M5X8-A2L |
SCREW |
2 |
2011-11_ |

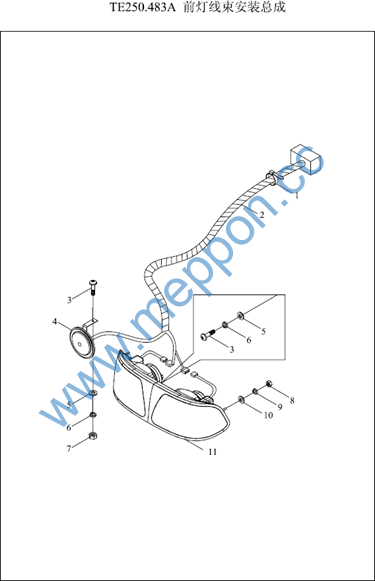

TE250.483A 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
3724D01-201 |
RELEASABLE TIE |
1 |
2011-11_ |
10 |
GBT96-6-A0P |
WASHER |
2 |
2011-11_ |
11 |
TE250.483A.1 |
FRONT BIG LAMP ASSEMBLY |
1 |
2011-11_ |
2 |
TE250.483A.1 |
FRONT BIG LAMP ASSEMBLY |
1 |
2011-11_ |
3 |
GBT818-M8X16-A2L |
SCREW |
3 |
2011-11_ |
4 |
TD800.483B.3 |
ELECTRIC HORN |
1 |
2011-11_ |
5 |
GBT97.1-8-A0P |
WASHER |
3 |
2011-11_ |
6 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
7 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
8 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
9 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2011-11_ |
TE250.483-01 |
PAD BOARD |
2 |
2011-01_ |
TE250.484F 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TE250.484E.2 |
RIGHT REAR LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
10 |
GBT97.1-8-A0P |
WASHER |
6 |
2011-11_ |
11 |
GBT93-8-A0P |
WASHER |
6 |
2011-11_ |
12 |
GBT6170-M8-A2L |
NUT |
6 |
2011-11_ |
13 |
TE250.484E.5 |
RIGHT REFLECTOR |
1 |
2011-11_ |
14 |
TD800.484B.6 |
REAR TRAILER SOCKET ASSEMBLY |
1 |
2011-11_ |
15 |
GBT818-M5X35-A1L |
SCREW |
3 |
2011-11_ |
16 |
TA600.486-01 |
HARNESS TIGHTEN CLIP |
2 |
2011-11_ |
17 |
TE250.484.3 |
AIR PRESSURE ALARM |
1 |
2011-11_ |
18 |
TE250.484-01 |
AIR PRESSURE ALARM JOINT |
1 |
2011-11_ |
19 |
FT250.48.025 |
REAR WORKING LIGHT ASSEMBLY |
1 |
2011-11_ |
2 |
GBT6170-M5-A2L |
NUT |
11 |
2011-11_ |
20 |
TB404.484.3 |
TAIL LAMP ASSEMBLY |
2 |
2011-11_ |
21 |
3724D01-201 |
RELEASABLE TIE |
1 |
2011-11_ |
22 |
TE250.484E.1 |
LEFT REAR LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
22 |
TE250.484E.1 |
LEFT REAR LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
23 |
GBT68-M8X20-A2L |
SCREW |
2 |
2011-11_ |
24 |
FT250.48.134 |
BRAKE SWITCH FIXING BRACKET |
1 |
2011-11_ |
25 |
FT300.48.033 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
26 |
GBT6170-M6-A2L |
NUT |
4 |
2011-11_ |
27 |
GBT93-6-A0P |
SPRING WASHER |
6 |
2011-11_ |
28 |
GBT97.1-6-A0P |
WASHER |
4 |
2011-11_ |
29 |
GBT5783-M6X60-A1L |
BOLT |
4 |
2011-11_ |
3 |
GBT93-5-A0P |
WASHER |
11 |
2011-11_ |
30 |
TD800.484B.3 |
NAMEPLATE LAMP ASSEMBLY |
1 |
2011-11_ |
TE250.484F 48.4-后灯线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
31 |
TE250.484E.6 |
NAMEPLATE LAMP BRACKET WELDMENT |
1 |
2011-11_ |
32 |
TD800.484B-03 |
RUBBER RING |
1 |
2011-11_ |
33 |
TE250.484E.4 |
LEFT REFLECTOR |
1 |
2011-11_ |
34 |
FT65.48.094 |
RUBBER RING (2) |
3 |
2011-11_ |
35 |
TE250.484E.8 |
LEFT SINGLE LAMP BRACKET WELDMENT |
1 |
2011-11_ |
36 |
FT65.48.093 |
RUBBER RING (ONE) |
2 |
2011-11_ |
37 |
GBT5783-M6X20-A2L |
BOLT |
2 |
2011-11_ |
38 |
FT250.48F.135 |
MOUNTING PLATE OF SAFE START SWITCH |
1 |
2011-11_ |
39 |
FT250.48F.136 |
RETAINER PLATE |
1 |
2011-11_ |
4 |
GBT97.1-5-A0P |
WASHER |
11 |
2011-11_ |
40 |
GBT5783-M6X12-A2L |
BOLT |
2 |
2011-11_ |
5 |
GBT818-M5X20-A2L |
SCREW |
4 |
2011-11_ |
6 |
TE250.484E.7 |
RIGHT SINGLE SIDE LAMP BRACKET WELDMENT |
1 |
2011-11_ |
7 |
TE250.484E.3 |
SINGLE-SIDE LAMP ASSEMBLY |
2 |
2011-11_ |
8 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
9 |
FT65.48.095 |
HARNESS TIGHTEN CLIP (1) |
6 |
2011-11_ |
