LOVOL TE250-L161A45K Tractor Parts Catalogue 13
TE250.45Q-2 45.2-地板装配总成-2 45FLOOR MOUNTING ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5781-M10X25-A3L |
BOLT |
8 |
2011-11_ |
10 |
GBT6170-M10-A2L |
NUT |
4 |
2011-11_ |
11 |
FT250.47.272 |
LEFT CONNECTING PLATE |
1 |
2011-11_ |
12 |
GBT5781-M8X20-A2L |
BOLT |
12 |
2011-11_ |
12 |
GBT5781-M8X20-A2L |
BOLT |
12 |
2011-11_ |
13 |
TE250.454-27 |
U-TYPE REAR PLATE |
1 |
2011-11_ |
14 |
TE250.454.1 |
U-TYPE FRONT PLATE WELDMENT |
1 |
2011-11_ |
14 |
TE250.454.1 |
U-TYPE FRONT PLATE WELDMENT |
1 |
2011-11_ |
15 |
FT250.47.005 |
1 |
2011-11_ |
|
16 |
FT250.47.041 |
PEDAL |
2 |
2011-11_ |
17 |
TE250.45C.5 |
LEFT FLOOR WELDMENT |
1 |
2011-11_ |
2 |
GBT6170-M8-A2L |
NUT |
12 |
2011-11_ |
3 |
GBT93-8-A0P |
WASHER |
12 |
2011-11_ |
4 |
GBT97.1-8-A0P |
WASHER |
12 |
2011-11_ |
5 |
FT250.47.051 |
AIR CYLINDER BRACKET WELDMENT |
1 |
2011-11_ |
5 |
FT250.47.051 |
AIR CYLINDER BRACKET WELDMENT |
1 |
2011-11_ |
6 |
FT250.47.271 |
RIGHT CONNECTING PLATE |
1 |
2011-11_ |
7 |
FT250.47.274 |
SOCKET FIXING PLATE |
1 |
2011-11_ |
8 |
GBT97.1-10-A0P |
WASHER |
8 |
2011-11_ |
9 |
GBT93-10-A0P |
WASHER |
8 |
2011-11_ |

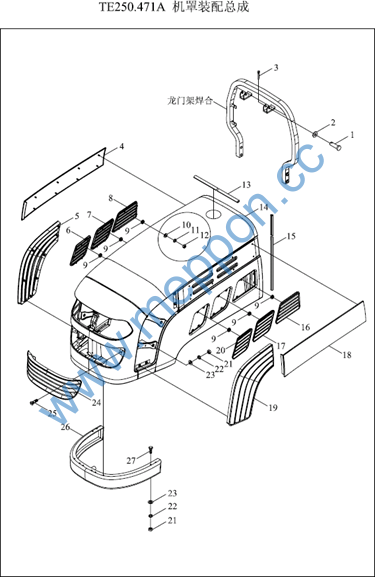

TE250.471A 47.1-机罩装配总成 47.1-BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT882-B12X50-A0P |
PIN |
2 |
2011-11_ |
10 |
GBT97.1-5-A0P |
WASHER |
58 |
2011-11_ |
11 |
GBT93-5-A0P |
WASHER |
58 |
2011-11_ |
12 |
GBT6170-M5-A2L |
NUT |
58 |
2011-11_ |
13 |
TE250B.47-04 |
RUBBER STRIP |
1 |
2011-11_ |
14 |
TE250B.47.1 |
BONNET WELDMENT |
1 |
2011-11_ |
15 |
FT250.47C.230 |
BONNET SEAL STRIP |
1 |
2011-11_ |
16 |
FT250B.47.310 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
17 |
FT250B.47.308 |
LEFT MIDDLE LOWER GRID |
1 |
2011-11_ |
18 |
FT250B.47.304 |
LEFT REAR ADORN BOARD |
1 |
2011-11_ |
19 |
FT250B.47.302 |
LEFT FRONT GRID |
1 |
2011-11_ |
2 |
GBT97.1-12-A0P |
WASHER |
2 |
2011-11_ |
20 |
FT250B.47.306 |
LEFT FRONT LOWER GRID |
1 |
2011-11_ |
21 |
GBT6170-M6-A2L |
NUT |
13 |
2011-11_ |
22 |
GBT93-6-A0P |
SPRING WASHER |
12 |
2011-11_ |
23 |
GBT97.1-6-A0P |
WASHER |
12 |
2011-11_ |
24 |
FT250B.47.301 |
FRONT GRID |
1 |
2011-11_ |
25 |
GBT818-M6X16-A2L |
SCREW |
2 |
2011-11_ |
26 |
TE250B.47.2 |
BONNET LOW PLATE WELD ASSEMBLY |
1 |
2011-11_ |
27 |
GBT5783-M6X20-A2L |
BOLT |
10 |
2011-11_ |
3 |
GBT91-4X20-A0P |
PIN |
2 |
2011-11_ |
4 |
FT250B.47.305 |
RIGHT REAR ADORN BOARD |
1 |
2011-11_ |
5 |
FT250B.47.303 |
RIGHT FRONT GRID |
1 |
2011-11_ |
6 |
FT250B.47.307 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
7 |
FT250B.47.309 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |
TE250.471A 47.1-机罩装配总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
7 8 9 |
FT250B.47.309 FT250B.47.311 TB400B.471-18 |
RIGHT MIDDLE LOWER GRID RIGHT REAR LOWER GRID PAD BLOCK |
1 1 24 |
2011-11_ 2011-11_ 2011-11_ |

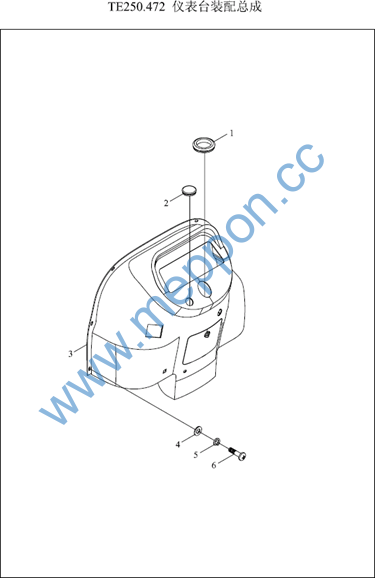

TE250.472 47.2-仪表台装配总成 47.2-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 2 3 4
5 6 |
FT250.47.180 FT250.47.180 TE250B.47-05 TE250.47C.1 GBT97.1-5-A0P
GBT93-5-A0P GBT818-M5X10-A2L |
STEERING COLUMN SUPPORTING SEAT STEERING COLUMN SUPPORTING SEAT PLUG COVER DASHBOARD ASSEMBLY WASHER
WASHER SCREW |
1 1 1 1 6
6 6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

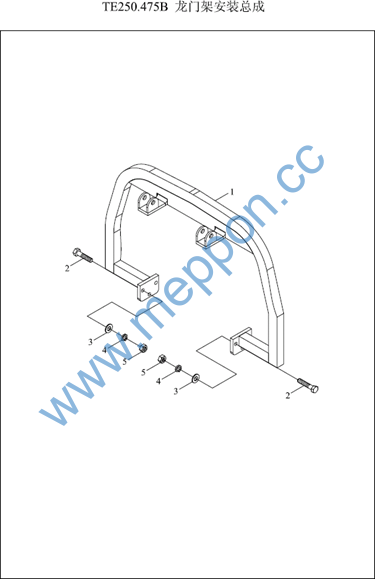

TE250.475B 47.5-龙门架安装总成 47.5-PORTAL FRAME INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5 |
TE250B.47.3 GBT5783-M10X35-A3L GBT97.1-10-A0P GBT93-10-A0P GBT6170-M10-A3L |
PORTAL FRAMEWORK WELDMENT BOLT WASHER WASHER NUT |
1 6 6 6 6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

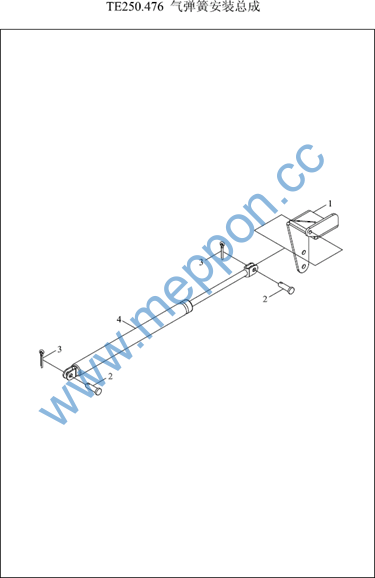

TE250.476 47.6-气弹簧安装总成 47.6-PNEUMATIC SPRING INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 4 |
TE250B.47.6 GBT882-B8X20-A0P GBT91-3.2X16-A0P TE250B.47-03 TE250.476D-01 |
REAR BRACKET WELDMENT PIN PIN BONNET PNEUMATIC SPRING BONNET PNEUMATIC SPRING |
1 2 2 1 1 |
2011-11_ 2011-11_ 2011-11_ 2004-01_ 2011-03_ |
