LOVOL TE250-L161A45K Tractor Parts Catalogue 11
FT250.40A.001-3 40.3-全液压转向总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
6 8 9 |
GBT91-3.2X22-A0P GBT9459-M16X1.5-A3L GBT93-16-A0P |
PIN NUT SPRING WASHER |
2 1 1 |
2011-11_ 2011-11_ 2011-11_ |
TE250.411B 41.1-双动力输出总成 DOUBLE POWER OUTPUT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
TE250.411B-04 |
THRUST WASHER RETAINER RING |
999 |
2011-11_ |
0 |
TE250.411B-03 |
THRUST WASHER RETAINER RING |
999 |
2011-11_ |
1 |
TE250.411B-02 |
THRUST WASHER RETAINER RING |
999 |
2011-11_ |
10 |
TE250.411C-02 |
PTO SHAFT HOOD |
1 |
2004-01_ |
10 |
TB550.412-02 |
PTO SHAFT HOOD |
1 |
2010-09_ |
2 |
FT250.41.131 |
THRUST SHIM |
1 |
2011-11_ |
3 |
GBT276-6207 |
BEARING |
1 |
2011-11_ |
4 |
TE250.411B-01 |
PTO SHAFT |
1 |
2011-11_ |
5 |
GBT9877.1-B35X55X8F |
O RING |
2 |
2004-01_ |
5 |
GBT9877.1-FB35X55X8F |
O RING |
2 |
2010-07_ |
6 |
FT250.41.133 |
WASHER |
1 |
2011-11_ |
7 |
FT250.41.104 |
PTO SHAFT BEARING COVER |
1 |
2011-11_ |
8 |
GBT93-10-A0P |
WASHER |
3 |
2011-11_ |
9 |
GBT5783-M10X25-A3L |
BOLT |
3 |
2011-03_ |
TE250.412C 41.2-动力输出齿轮总成 41.2-PTO GEAR ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT276-6206 |
BEARING |
1 |
2011-11_ |
10 |
TE250.412B-06 |
PTO MESHING SEAT |
1 |
2011-11_ |
11 |
TE250.412B-03 |
PTO SHIFT COLLAR |
1 |
2011-11_ |
12 |
TE250.412B-04 |
SPACER BUSH |
1 |
2011-11_ |
13 |
TE250.412C-02 |
PTO DRIVEN GEAR |
1 |
2011-11_ |
2 |
TE250.412C-01 |
PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
3 |
GBT276-6305 |
BEARING |
2 |
2011-11_ |
4 |
FT250.41.103 |
TRANSMISSION SHAFT BEARING COVER |
1 |
2011-11_ |
5 |
GBT93-10-A0P |
WASHER |
3 |
2011-11_ |
6 |
GBT5783-M10X25-A3L |
BOLT |
3 |
2011-11_ |
7 |
FT250.41.018a |
PTO BONNET WELDMENT |
1 |
2011-11_ |
8 |
TE250.412B-02 |
PTO DRIVEN GEAR |
1 |
2011-11_ |
9 |
TE250.412B-07 |
NEEDLE BEARINGS |
1 |
2011-11_ |

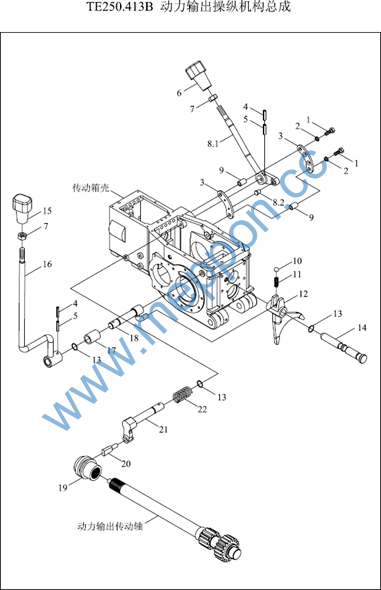

TE250.413B 41.3-动力输出操纵机构总成 41.3-PTO CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5781-M8X35-A2L |
BOLT |
2 |
2011-11_ |
10 |
GBT308-8.731-G200-b |
BALL |
1 |
2004-01_ |
11 |
FT250.37.148 |
FORK SHAFT LOCKING SPRING |
1 |
2011-11_ |
11 |
FT250.37.148 |
FORK SHAFT LOCKING SPRING |
1 |
2011-11_ |
12 |
TE250.413B-02 |
PTO GEARSHIFT FORK |
1 |
2011-11_ |
12 |
TE250.413B-02 |
PTO GEARSHIFT FORK |
1 |
2011-11_ |
13 |
GBT3452.1-11.8X1.80G |
O-SEAL RING |
3 |
2011-11_ |
14 |
TE250.413B-01 |
PTO GEARSHIFT FORK SHAFT |
1 |
2011-11_ |
15 |
FT250.41.016 |
PTO GEARSHIFT HANDLE |
1 |
2011-11_ |
16 |
FT250.41.014 |
PTO GEARSHIFT CONTROL ROD WELDMENT |
1 |
2011-11_ |
17 |
TE300.413-04 |
SPACER BUSH |
1 |
2011-11_ |
18 |
FT250.41.013 |
PTO GEARSHIFT DIAL ROD ASSEMBLY |
1 |
2011-11_ |
19 |
FT250.41.101 |
SPLINE BUSH |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
20 |
FT250.41.109 |
PTO SHAFT FORK HEAD |
1 |
2011-11_ |
21 |
FT250.41.110 |
PTO FORK SHAFT |
1 |
2011-11_ |
22 |
FT250.41.114 |
RELEASE ROD SPRING |
1 |
2011-11_ |
22 |
FT250.41.114 |
RELEASE ROD SPRING |
1 |
2011-11_ |
3 |
FT250.41.112 |
RELEASE ROD FIXING PIECE |
2 |
2011-11_ |
4 |
GBT879.1-3X24 |
PIN |
2 |
2011-11_ |
5 |
GBT879.1-5X24 |
PIN |
2 |
2011-11_ |
6 |
FT250.41.011 |
PTO RELEASE CONTROL HANDLE |
1 |
2011-11_ |
7 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
8 |
FT250.41.012 |
RELEASE ROD AND PIN ASSEMBLY |
1 |
2011-11_ |
8.1 |
FT250.41.017 |
RELEASE ROD ASSEMBLY |
1 |
2011-11_ |
TE250.413B 41.3-动力输出操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
8.1 8.2 9 |
FT250.41.017 FT250.41.128 FT250.41.111 |
RELEASE ROD ASSEMBLY LIMITING PIN SPACER BUSH |
1 1 2 |
2011-11_ 2011-11_ 2011-11_ |

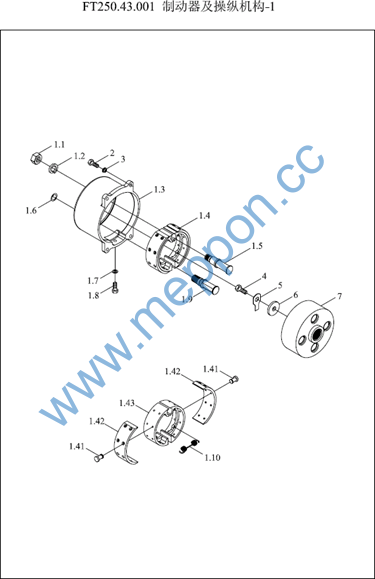

FT250.43.001-1 43-制动器及操纵机构-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.43.011 |
BREAK ASS. |
2 |
2011-11_ |
1.1 |
GBT6170-M16 |
NUT |
1 |
2011-11_ |
1.2 |
GBT93-16-Zn.D |
WASHER |
1 |
2011-11_ |
1.3 |
FT250.43.121 |
BRAKE HOUSING |
1 |
2011-11_ |
1.4 |
FT250.43.012 |
BRAKE HOOF ASSEMBLY |
4 |
2011-11_ |
1.41 |
GBT109-4X13 |
RIVET |
16 |
2011-11_ |
1.42 |
FT250.43.129 |
BRAKE FRICTION PLATE |
2 |
2011-11_ |
1.43 |
FT250.43.128 |
BRAKE SHOE |
1 |
2011-11_ |
1.5 |
FT250.43.122 |
BRAKE PIN SHAFT |
1 |
2011-11_ |
1.6 |
GBT3452.1-15X2.65G |
O-SEAL RING |
1 |
2011-11_ |
1.7 |
GBT97.1-8-A0P |
WASHER |
1 |
2011-11_ |
1.8 |
GBT5783-M8X16-8.8-A3L |
BOLT |
1 |
|
1.9 |
FT250.43.124 |
BRAKE CAM |
1 |
2011-11_ |
2 |
GBT5783-M8X25-8.8-A2L |
BOLT |
4 |
2004-01_ |
3 |
GBT93-8-Zn.D |
WASHER |
4 |
2004-01_ |
4 |
GBT5783-M12X25-8.8-A3L |
BOLT |
1 |
2004-01_ |
5 |
FT250.43.104a |
STOPPING WASHER |
1 |
2010-08_ |
5 |
FT250.43.104 |
STOPPING WASHER |
1 |
2004-01_ |
6 |
FT250.43.101 |
WASHER |
1 |
2011-11_ |
7 |
FT250.43.105 |
BRAKE DRUM |
1 |
2011-11_ |
