LOVOL TE250-L161A45K Tractor Parts Catalogue 10
FT250.37C.001-7.2 37.7.2-传动箱总成-7.2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
3 |
FT250.37.020 |
AUXILIARY GEARSHIFT CONTROL ROD WELDMENT |
1 |
2011-11_ |
30 |
FT250.37.326 |
INTERLOCKING LEVER |
1 |
2011-11_ |
31 |
FT250.37.327 |
PULL ROD (1) |
1 |
2011-11_ |
4 |
GBT879.1-5X30 |
PIN |
1 |
2011-11_ |
5 |
GBT5783-M8X20-A2L |
BOLT |
1 |
2011-11_ |
6 |
GBT93-8-A0P |
WASHER |
1 |
2011-11_ |
7 |
FT250.37.313 |
PRESSURE PLATE |
1 |
2011-11_ |
8 |
GBT3452.1-15X2.65G |
O-SEAL RING |
1 |
2011-11_ |
9 |
FT250.37.038 |
AUXILIARY DIAL ROD ASSEMBLY |
1 |
2011-11_ |

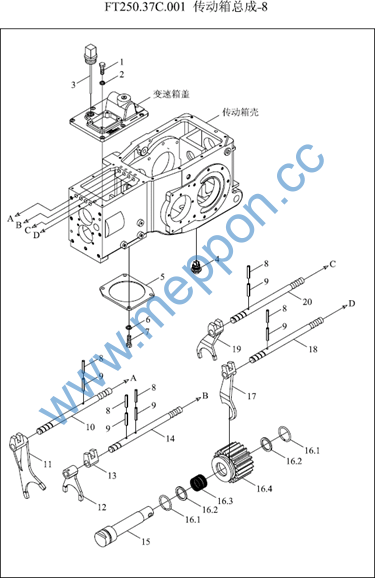

FT250.37C.001-8 37.8-传动箱总成-8 TRANSMISSION CASE ASSEMBLY-8
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M8X25-A2L |
BOLT |
6 |
2011-11_ |
10 |
FT250.37.188 |
HIGH AND LOW GEAR FORK SHAFT |
1 |
2011-11_ |
11 |
FT250.37.145 |
HIGH AND LOW GEAR FORK |
1 |
2011-11_ |
12 |
FT250.37.143 |
Ⅲ-Ⅳ FORK |
1 |
2011-11_ |
13 |
FT250.37.142 |
Ⅲ-Ⅳ FORK HEAD |
1 |
2011-11_ |
14 |
FT250.37.187 |
Ⅲ-Ⅳ FORK SHAFT |
1 |
2011-11_ |
15 |
FT250.37.111a |
REVERSE SHAFT |
1 |
2011-11_ |
15 |
FT250.37.111a |
REVERSE SHAFT |
1 |
2011-11_ |
16 |
FT250.37.012a |
REVERSE GEAR ASSEMBLY |
1 |
2011-11_ |
16.1 |
GBT895.1-26 |
SNAP RING |
2 |
2011-11_ |
16.2 |
FT250.37.331 |
NEEDLE SPACER BUSH |
2 |
2011-11_ |
16.3 |
QSFZB019-K20X26X34ZW |
NEEDLE BEARINGS |
1 |
2011-01_ |
16.4 |
FT250.37.108a |
DRIVING AXLE ASSEMBLY |
1 |
2011-11_ |
17 |
FT250.37.118 |
REVERSE FORK |
1 |
2011-11_ |
18 |
FT250.37.190 |
REVERSE FORK SHAFT |
1 |
2011-11_ |
19 |
FT250.37.131 |
I-II GEAR FORK |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
6 |
2011-11_ |
20 |
FT250.37.186 |
I-II GEAR FORK SHAFT |
1 |
2011-11_ |
3 |
FT250.37.030 |
DIPSTICK ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.38.026 |
Oil Plug assembly |
1 |
2011-11_ |
4 |
FT65.38.026 |
Oil Plug assembly |
1 |
2011-11_ |
5 |
FT250.37.237 |
TRANSFER CASE BLOCK COVER |
1 |
2011-11_ |
6 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
7 |
GBT5783-M10X25-A2L |
BOLT |
4 |
2011-11_ |
8 |
GBT879.1-3X24 |
PIN |
5 |
2011-11_ |
FT250.37C.001-8 37.8-传动箱总成-8(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
9 |
GBT879.1-5X24 |
PIN |
5 |
2011-11_ |

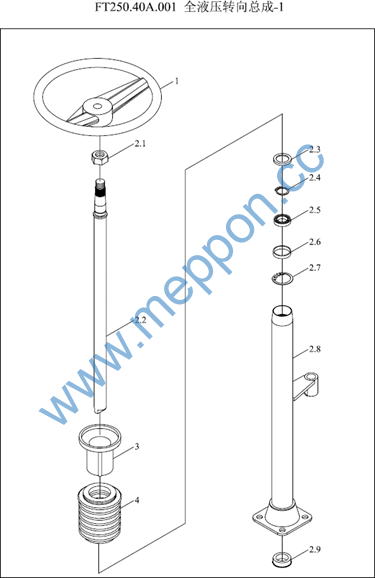

FT250.40A.001-1 40.1-全液压转向总成-1 40FULL HYDRAULIC STEERING ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.40.015 |
STEERING WHEEL ASSEMBLY |
1 |
2004-01_ |
1 |
TE250.401G |
STEERING WHEEL ASSEMBLY |
1 |
2007-09_ |
2 |
FT254.40A.029 |
STEERING PIPE COLUMN ASSEMBLY |
1 |
2004-01_ |
2 |
FT254.40A.029a |
STEERING PIPE COLUMN ASSEMBLY |
1 |
2007-09_ |
2.1 |
GBT6173-M16X1.5-A3L |
NUT |
1 |
2011-11_ |
2.2 |
FT254.40.110 |
STEERING ROD |
1 |
2011-11_ |
2.3 |
FT650.40.172 |
BEARING RETAINER RING |
1 |
2011-11_ |
2.4 |
GBT894.1-20 |
BLCOKING RING |
1 |
2011-11_ |
2.5 |
GBT276-61804-2LS |
BEARING |
1 |
2011-11_ |
2.6 |
FT650.40.173 |
BEARING RETAINER RING 2 |
1 |
2011-11_ |
2.7 |
GBT893.1-32 |
RETAINER RING |
1 |
2011-11_ |
2.8 |
FT254.40A.034a |
STEERING SLEEVE WELDMENT |
1 |
2011-11_ |
2.9 |
FT254.40.114 |
SPACER BUSH |
1 |
2011-11_ |
3 |
FT650.40.014 |
HORN BRUSH SEAT ASSEMBLY |
1 |
2011-11_ |
4 |
FT220.40.301 |
STEERING ROD SLEEVE |
1 |
2011-11_ |

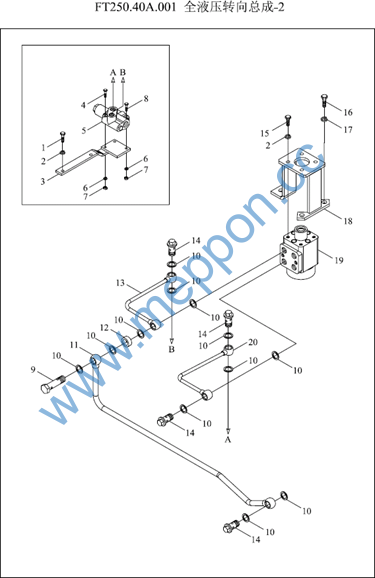

FT250.40A.001-2 40.2-全液压转向总成-2 40FULL HYDRAULIC STEERING ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5781-M10X25-A3L |
BOLT |
2 |
2011-11_ |
10 |
JB982-20 |
COMBINED GASKET |
12 |
2011-11_ |
11 |
FT254.40.031 |
OIL RETURN PIPE ASSEMBLY |
1 |
2011-11_ |
12 |
FT254.40.127 |
SPACER BUSH |
1 |
2011-11_ |
13 |
FT254.40.020 |
DIVERTER VALVE OIL RETURN PIPE ASSEMBLY |
1 |
2011-11_ |
14 |
FT254.40.102 |
HOLLOW BOLT |
3 |
2011-11_ |
16 |
GBT5783-M14X35-A3L |
BOLT |
3 |
2011-11_ |
17 |
GBT93-14-A0P |
SPRING WASHER |
3 |
2011-11_ |
17 |
GBT93-14-A0P |
SPRING WASHER |
3 |
2011-11_ |
18 |
FT254.40.011 |
REDIRECTOR BRACKET WELDMENT |
1 |
2011-11_ |
19 |
FT254.40.028 |
HYDRAULIC STEERING MECHANISM ASSEMBLY |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
6 |
2011-11_ |
20 |
FT254.40.018 |
REDIRECTOR OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
3 |
FT254.40.013 |
DIVERTER VALVE BRACKET WELDMENT |
1 |
2011-11_ |
5 |
FT254.40.030 |
SINGLE-WAY STABILIZER DIVERTER VALVE |
1 |
2011-11_ |
6 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
7 |
GBT6170-M8-A2L |
NUT |
3 |
2011-11_ |
9 |
FT254.40.106 |
HOLLOW BOLT |
1 |
2011-11_ |

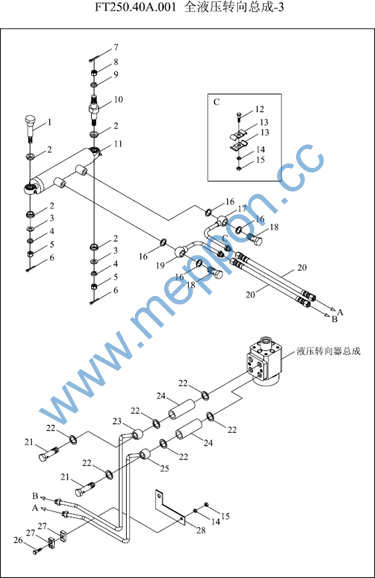

FT250.40A.001-3 40.3-全液压转向总成-3 40FULL HYDRAULIC STEERING ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.40A.103 |
OIL CYLINDER PIN SHAFT (2) |
1 |
2011-11_ |
10 |
FT250.40A.101 |
OIL CYLINDER PIN SHAFT (1) |
1 |
2011-11_ |
11 |
FT250.40A.022 |
STEERING OIL CYLINDER ASSEMBLY |
1 |
2011-11_ |
12 |
GBT5781-M8X25-A2L |
BOLT |
1 |
2011-11_ |
13 |
FT254.40.128 |
DOUBLE PIPE CLAMP |
2 |
2011-11_ |
14 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
15 |
GBT6170-M8-A2L |
NUT |
2 |
2011-11_ |
16 |
JB982-14 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
16 |
JB982-14 |
COMBINED GASKET |
4 |
2011-11_ |
17 |
FT250.40A.032 |
OIL CYLINDER RIGHT TRANSITION PIPE ASSEMBLY |
1 |
2011-11_ |
18 |
FT354.40E.172 |
HOLLOW BOLT |
2 |
2011-11_ |
19 |
FT250.40A.033 |
OIL CYLINDER LEFT TRANSITION PIPE ASSEMBLY |
1 |
2011-11_ |
2 |
FT250.40A.102 |
SPACER |
4 |
2011-11_ |
20 |
FT654.40.029 |
OIL CYLINDER RIGHT HOSE ASSEMBLY |
2 |
2011-11_ |
21 |
FT250.40A.106 |
HOLLOW BOLT |
2 |
2011-11_ |
22 |
JB982-20 |
COMBINED GASKET |
6 |
2011-11_ |
23 |
FT250.40A.017 |
OIL CYLINDER LEFT STEEL PIPE ASSEMBLY |
1 |
2011-11_ |
24 |
FT250.40A.105 |
CONNECTING TUBE |
2 |
2011-11_ |
25 |
FT250.40A.016 |
OIL CYLINDER RIGHT STEEL PIPE ASSEMBLY |
1 |
2011-11_ |
26 |
GBT5781-M8X35-A2L |
BOLT |
1 |
2011-11_ |
27 |
FT354.40C.121 |
DOUBLE PIPE CLAMP |
2 |
2011-11_ |
28 |
FT250.40A.104 |
SUPPOT BRACKET |
1 |
2011-11_ |
3 |
GBT97.1-12-A0P |
WASHER |
2 |
2011-11_ |
4 |
GBT93-12-A0P |
SPRING WASHER |
2 |
2011-11_ |
5 |
GBT6179-M12-A3L |
NUT |
2 |
2011-11_ |
