LOVOL TD904-1F161F18K Tractor Parts Catalogue 19
TD800.471-2 47.1.2-机罩总成-2 BONNET ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M6-A2L |
NUT |
24 |
2011-11_ |
10 |
FT65.47.105 |
BONNET HANDLE-LEFT |
1 |
2011-11_ |
11 |
GBT97.1-12-A0P |
WASHER |
14 |
2011-11_ |
12 |
GBT96-12-A0P |
WASHER |
2 |
2011-11_ |
13 |
FT65.47.113 |
FRONT CONNECTING ROD-RIGHT |
1 |
2011-11_ |
14 |
GBT93-12-A0P |
SPRING WASHER |
13 |
2011-11_ |
15 |
GBT6170-M12-A3L |
NUT |
10 |
2011-11_ |
16 |
GBT5783-M12X30-A3L |
BOLT |
5 |
|
17 |
FT65.47.114 |
FRONT CONNECTING ROD-LEFT |
1 |
2011-11_ |
18 |
FT65.47.106 |
BONNET HANDLE-RIGHT |
1 |
2011-11_ |
2 |
GBT97.1-6-A0P |
WASHER |
11 |
2011-11_ |
3 |
GBT93-6-A0P |
SPRING WASHER |
22 |
2011-11_ |
4 |
FT65.48.097 |
HARNESS LOCKING CLAMP (2) |
8 |
2011-11_ |
5 |
GBT5783-M6X12-A2L |
BOLT |
20 |
|
6 |
GBT97.1-8-A0P |
WASHER |
6 |
2011-11_ |
7 |
GBT93-8-A0P |
WASHER |
6 |
2011-11_ |
8 |
GBT5783-M8X16-A2L |
BOLT |
2 |
|
9 |
TD800.471.4 |
ENGINE BONNET RIGHT PLATE WELDMENT |
1 |
2011-11_ |
TD800.472 47.2-机罩下围板总成 47.2-BONNET LOW PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5 |
FT65.47.108 GBT5783-M12X25-A3L GBT93-12-A0P GBT97.1-12-A0P TA700.472.1 |
FRONT LOWER CUSHION RUBBER PIECE BOLT SPRING WASHER WASHER BONNET LOW PLATE WELDMENT ASSEMBLY |
1 4 4 4 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

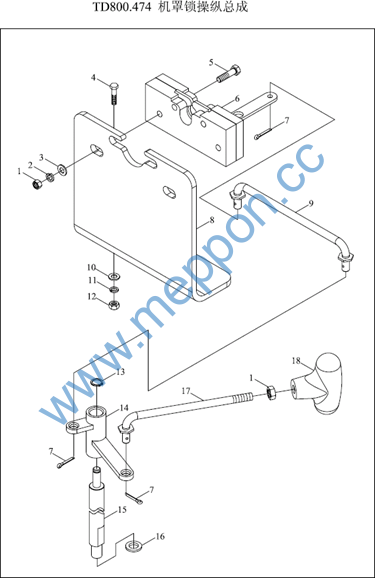

TD800.474 47.4-机罩锁操纵总成 47.4-BONNET LOCK CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 |
GBT6170-M6-A2L GBT93-6-A0P GBT97.1-6-A0P GBT5782-M8X70-A2L GBT818-M6X40-A1L
FT800.47.127 |
NUT SPRING WASHER WASHER BOLT SCREW
BONNET LOCK ASSEMBLY |
5 4 7 3 4
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

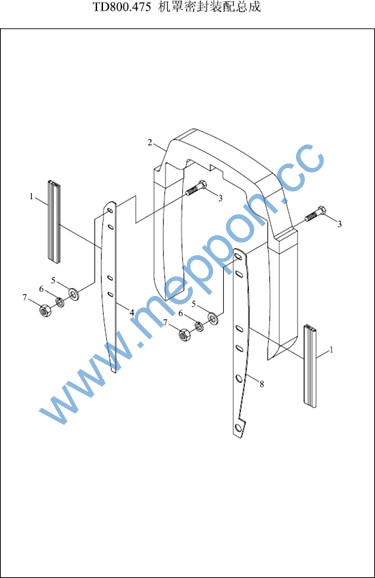

TD800.475 47.5-机罩密封装配总成 47.5-BONNET SEAL INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 7 8 |
TD800.475-04 TD800.475-01 GBT5783-M6X20-A2L TD800.475-06 GBT97.1-6-A0P
GBT93-6-A0P GBT6170-M6-A2L TD800.475-05 |
SEAL STRIP WATER TANK SEAL BLOCK BOLT WATER TANK RIGHT SEAL PLATE WASHER
SPRING WASHER NUT WATER TANK LEFT SEAL PLATE |
2 1 8 1 8
8 8 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |

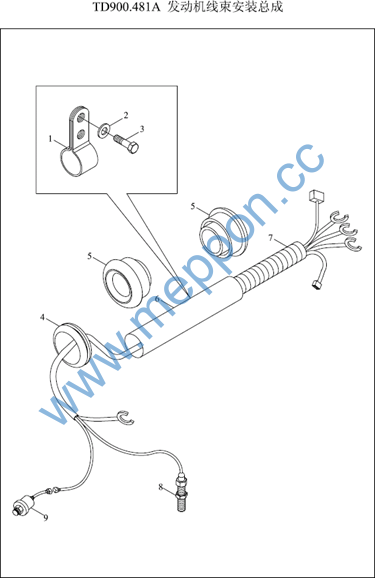

TD900.481A 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.48L.108a |
FASTENING CLIP |
2 |
2011-11_ |
2 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
3 |
GBT5783-M10X20-A3L |
BOLT |
2 |
2011-11_ |
4 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
4 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
5 |
FT800.48L.107 |
SLEEVE |
2 |
2011-11_ |
6 |
FT800.48L.106 |
WIRE SLEEVE |
1 |
2011-11_ |
7 |
FT800A.48.024 |
ENGINE HARNESS ASSEMBLY |
1 |
2004-01_ |
7 |
TD900.481A.1 |
ENGINE HARNESS ASSEMBLY |
1 |
2011-05_ |
8 |
FT65.48.074 |
RPM SENSOR |
1 |
2011-11_ |
9 |
FT65.48.073a |
OIL PRESSURE SENSOR |
1 |
2010-01_ |
9 |
FT700.48G.073a |
OIL PRESSURE SENSOR |
1 |
2004-01_ |

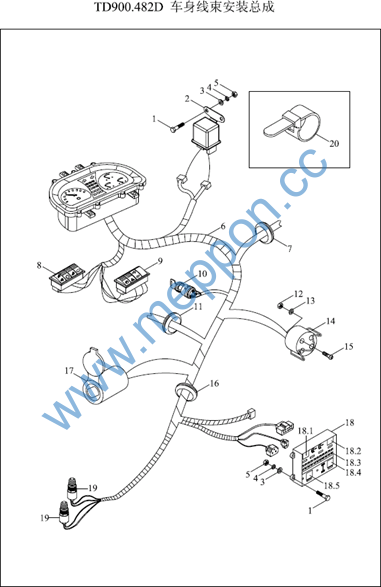

TD900.482D 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M6X12-A2L |
BOLT |
6 |
2011-11_ |
10 |
FT300.48.064 |
IGNITION LOCK |
1 |
2011-11_ |
11 |
FT800A.48L.101 |
RUBBER RING (1) |
1 |
2011-11_ |
12 |
GBT6170-M4-A2L |
NUT |
2 |
2011-11_ |
12 |
GBT6170-M4-A2L |
NUT |
2 |
2011-11_ |
13 |
GBT97.1-4-A0P |
WASHER |
2 |
2011-11_ |
14 |
FT800.48B.068 |
WORKING LIGHT SOCKET |
1 |
2011-11_ |
15 |
GBT68-M4X30-A1L |
SCREW |
2 |
2011-11_ |
16 |
FT800A.48L.106 |
RUBBER RING (5) |
1 |
2011-11_ |
17 |
FT800.48B.069 |
CHARGER SOCKET |
1 |
2011-11_ |
18 |
TD800.482.3 |
ELECTRIC BOX |
1 |
2011-11_ |
18.1 |
TD800.482.3.2 |
FLASH RELAY |
1 |
2011-11_ |
18.2 |
TD800.482.3.3 |
LIGHT RELAY |
1 |
2011-11_ |
18.3 |
GE20H4.34.13-01 |
FUSE (5A) |
2 |
2011-11_ |
18.4 |
TD800.482.3.4 |
PREHEATING RELAY |
1 |
2011-11_ |
18.5 |
TD800.482.3.1 |
MAIN POWER RELAY |
1 |
2011-11_ |
19 |
FT300.48.033 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
2 |
FT300.48.055 |
STARTING RELAY |
1 |
2011-11_ |
20 |
3724D01-201 |
RELEASABLE TIE |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
WASHER |
6 |
2011-11_ |
4 |
GBT93-6-A0P |
SPRING WASHER |
6 |
2011-11_ |
5 |
GBT6170-M6-A2L |
NUT |
6 |
2011-11_ |
6 |
FT800A.48.020 |
BODY HARNESS ASSEMBLY |
1 |
2004-01_ |
6 |
TD900.482A.2 |
BODY HARNESS ASSEMBLY |
1 |
2011-05_ |
7 |
FT800A.48L.102 |
RUBBER RING (2) |
1 |
2011-11_ |
TD900.482D 48.2-车身线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
8 9 |
TD900.482A.1 FT65.48.652 |
LEFT PADDLE SWITCH FOUR-FUNCTION SWITCH(TWO) |
1 1 |
2011-11_ 2011-11_ |
