LOVOL TD904-1F161F18K Tractor Parts Catalogue 20
TD800.483 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
3724D01-201 |
RELEASABLE TIE |
5 |
2011-11_ |
10 |
FT65.48.340 |
ELECTRIC HORN |
1 |
2011-11_ |
2 |
FT800A.48L.021 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
3 |
FT65.48.097 |
HARNESS LOCKING CLAMP (2) |
3 |
2011-11_ |
4 |
FT65.48.310 |
FRONT LAMP COMBINATION ASSEMBLY |
1 |
2011-11_ |
5 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
6 |
GBT93-8-AOP |
SPRING WASHER |
1 |
2011-11_ |
7 |
GBT97.1-8-AOP |
WASHER |
1 |
|
8 |
FT65.48.350 |
ELECTRIC HORN INSTALLATION BRACKET |
1 |
2011-11_ |
9 |
GBT5783-M8X16-A2L |
BOLT |
1 |
2011-11_ |

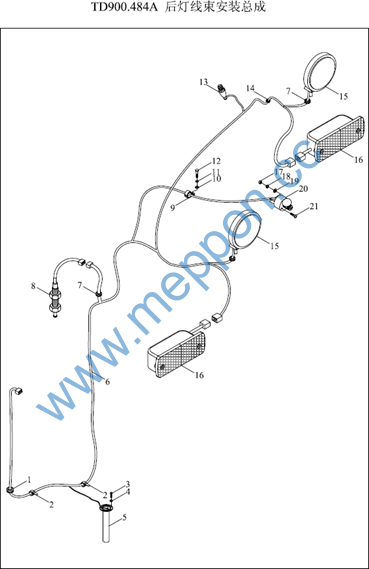

TD900.484A 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
1 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
10 |
GBT97.1-12-A0P |
WASHER |
1 |
2011-11_ |
11 |
GBT93-12-A0P |
SPRING WASHER |
1 |
2011-11_ |
12 |
GBT5783-M12X25-A3L |
BOLT |
1 |
2011-11_ |
13 |
FT65.48.087 |
AIR PRESSURE ALARM |
1 |
2011-11_ |
14 |
FT65.48.092 |
THROUGH HARNESS WASHER 3 |
2 |
2011-11_ |
15 |
FT800A.48L.053 |
REAR LAMP ASSEMBLY |
2 |
2011-11_ |
16 |
FT800A.48L.052 |
TAIL LAMP ASSEMBLY |
2 |
2004-01_ |
16 |
FT65.48.052a |
TAIL LAMP ASSEMBLY |
2 |
2012-02_ |
17 |
GBT6170-M5-A2L |
NUT |
3 |
2011-11_ |
18 |
GBT93-5-A0P |
WASHER |
3 |
2011-11_ |
19 |
GBT97.1-5-A0P |
WASHER |
3 |
2011-11_ |
2 |
3724D01-201 |
RELEASABLE TIE |
6 |
2011-11_ |
20 |
TD900.484.2 |
REAR TRAILER SOCKET |
1 |
2012-02_ |
20 |
FT65.48.080 |
REAR TRAILER SOCKET |
1 |
2004-01_ |
21 |
GBT819.1-M5X35-A2L |
CUNERSUNK FLAT HEAD SCREW WITH CROSS RECESS |
3 |
2011-11_ |
3 |
GBT818-M4X10-A2L |
SCREW |
5 |
2011-11_ |
4 |
GBT93-4-A0P |
WASHER |
5 |
2011-11_ |
5 |
TD800.484.2 |
OIL QUANTITY SENSOR |
1 |
2011-11_ |
6 |
TD800.484.1b |
REAR LAMP HARNESS ASSEMBLY |
1 |
2012-02_ |
6 |
TD800.484.1a |
REAR LAMP HARNESS ASSEMBLY |
1 |
2004-01_ |
7 |
FT65.48.094 |
RUBBER RING (2) |
3 |
2011-11_ |
8 |
FT800A.48L.088 |
PARKING BRAKE SWITCH |
1 |
2011-11_ |
9 |
FT800A.48L.106 |
RUBBER RING (5) |
1 |
2011-11_ |

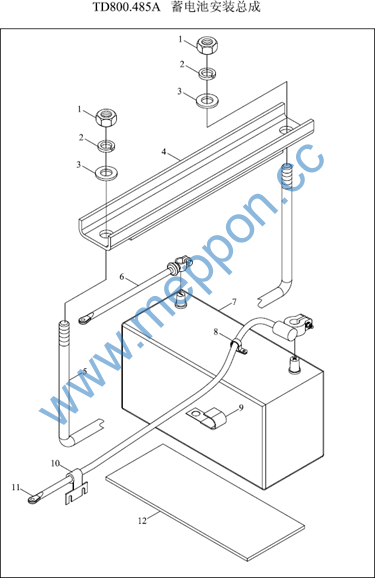

TD800.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
10 |
FT65.48.112 |
POWER WIRE FIXING PLATE |
1 |
2011-11_ |
11 |
FT65.48.090 |
POWER WIRE |
1 |
|
11 |
FT65.48.090a |
BATTERY POWER WIRE |
1 |
2006-04_ |
11 |
FT65.48.090 |
POWER WIRE |
1 |
|
12 |
FT450.48.102 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2009-11_ |
12 |
TB450.485.1 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2010-08_ |
12 |
TG1204.485-03 |
RUBBER GASKET (1) |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
4 |
TG1204.485-02 |
BATTERY PRESS PLATE |
1 |
2011-11_ |
5 |
TG1204.485-01 |
U-TYPE PULL ROD OF BATTERY |
1 |
2011-11_ |
6 |
FT65.48.091 |
BODY GROUNDING WIRE |
1 |
2011-11_ |
7 |
TG1204.485.1 |
BATTERY ASSEMBLY |
1 |
2011-11_ |
8 |
TD800.485A-03 |
LOCKING CLAMP |
1 |
2011-11_ |
9 |
TD800.485A-04 |
HARNESS TIGHTEN CLIP |
1 |
2011-11_ |

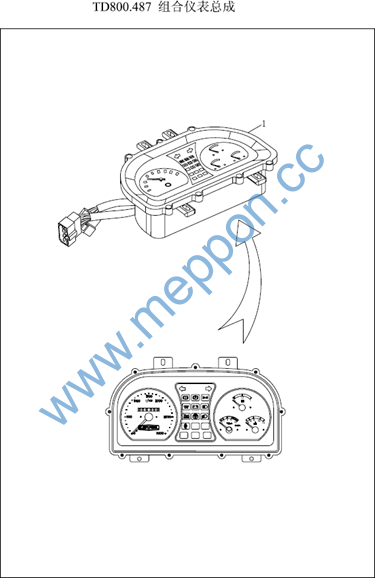

TD800.487 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 1 |
FT65.48.610c FT700.48G.061b FT700.48G.061a |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 1 |
2010-01_ 2009-05_ |

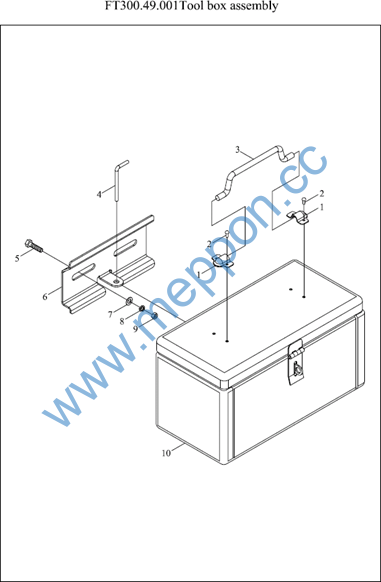

FT300.49.001 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M12X25-A3L |
BOLT |
2 |
2011-11_ |
1 |
FT65.49.101 |
HANDLE SEAT |
2 |
2003-11_ |
10 |
FT300.49.012 |
TOOL BOX WELDMENT ASSEMBLY |
1 |
2003-11_ |
2 |
GBT 867-4X8 |
RIVET |
2 |
2003-11_ |
3 |
FT65.49.115 |
HANDLE |
1 |
2003-11_ |
4 |
FT65.49.102 |
CROSS PIN |
1 |
2003-11_ |
5 |
GBT5783-M12X35-A3L |
BOLT |
2 |
2003-11_ |
5 |
GBT5783-M12X35-A3L |
BOLT |
2 |
2003-11_ |
6 |
FT65.49.103 |
FIXING SUPPORT PLATE |
1 |
2003-11_ |
7 |
GBT97.1-12-A0P |
WASHER |
2 |
2003-11_ |
8 |
GBT93-12-A0P |
SPRING WASHER |
2 |
2003-11_ |
9 |
GBT6170-M12-A3L |
NUT |
2 |
2003-11_ |

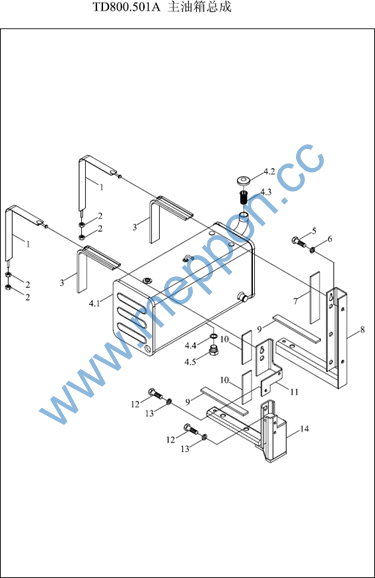

TD800.501A 50.1-主油箱总成 50.1-MAIN OIL TANK ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800A.50.051 |
MAIN OIL TANK BELT ASSEMBLY |
2 |
2011-11_ |
1 |
FT800A.50.051 |
MAIN OIL TANK BELT ASSEMBLY |
2 |
2011-11_ |
10 |
TD800.501-05 |
OIL TANK SHORT RUBBER GASKET |
2 |
2011-11_ |
11 |
TD800.501.3 |
UPPER BRACKET WELDMENT |
1 |
2011-11_ |
12 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
13 |
GBT5783-M10X20-A3L |
BOLT |
4 |
2011-11_ |
14 |
TD800.501.4 |
LOWER BRACKET WELDMENT |
1 |
2011-11_ |
2 |
GBT6170-M10-A3L |
NUT |
4 |
2011-11_ |
3 |
FT800A.50.209 |
MAIN OIL TANK BELT RUBBER STRIP |
2 |
2011-11_ |
4 |
TD800.501A.1 |
MAIN OIL TANK ASSEMBLY |
1 |
2011-11_ |
4.1 |
TD800.501A.1.2 |
MAIN OIL TANK WELDMENT |
1 |
2011-11_ |
4.2 |
TD800.501A.1.1 |
OIL TANK COVER |
1 |
2011-11_ |
4.3 |
FT300.50.015 |
FILTER MESH ASSEMBLY |
1 |
2011-11_ |
4.4 |
JBT982-16 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
4.5 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
5 |
GBT5783-M16X35-A3L |
BOLT |
2 |
2011-11_ |
6 |
GBT93-16-A0P |
SPRING WASHER |
2 |
2011-11_ |
7 |
FT800A.50.207 |
MAIN OIL TANK RUBBER WASHER (1) |
1 |
2011-11_ |
8 |
TD800.501.2 |
MAIN OIL TANK FRONT BRACKET WELDMENT |
1 |
2011-11_ |
9 |
TD800.502-01 |
OIL TANK RUBBER WASHER |
2 |
2011-11_ |
TD800.502 50.2-副油箱总成 50.2-AUXILIARY OIL TANK ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
Q67645 |
CLAMP HOOP |
4 |
2011-11_ |
10 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
11 |
TD800.502.2 |
AUXILIARY OIL TANK BRACKET WELDMENT |
2 |
2011-11_ |
11 |
TD800.502.2 |
AUXILIARY OIL TANK BRACKET WELDMENT |
2 |
2011-11_ |
12 |
GBT5783-M10X20-A3L |
BOLT |
4 |
2011-11_ |
13 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
14 |
TD800.502-04 |
EXHAUST HOSE |
1 |
|
14 |
TD800.505-01 |
BREATH HOSE |
1 |
2006-05_ |
15 |
Q673B23 |
CLAMP |
2 |
2011-11_ |
2 |
TD800.502-03 |
MAIN/ASSISTANT OIL TANK CONNECTING PIPE |
1 |
|
2 |
TD800.502-03a |
MAIN/ASSISTANT OIL TANK CONNECTING PIPE |
1 |
2006-04_ |
3 |
TD800.502-05 |
RUBBER CONNECTING PIPE |
2 |
2011-11_ |
4 |
TD800.502.3 |
AUXILIARY OIL TANK FASTENING TIE WELDMENT |
2 |
2011-11_ |
5 |
GBT6170-M10-A3L |
NUT |
4 |
2011-11_ |
6 |
TD800.502-02 |
AUXILIARY OIL TANK FASTENING TIE RUBBER STRIP |
2 |
2011-11_ |
7 |
TD800.502.1 |
AUXILIARY OIL TANK WELDMENT |
1 |
2011-11_ |
8 |
TD800.502-01 |
OIL TANK RUBBER WASHER |
4 |
2011-11_ |
9 |
JBT982-16 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
