LOVOL TD904-1F161F18K Tractor Parts Catalogue 14
FT804A.40.001-1 40.1-全液压转向总成-1 40FULL HYDRAULIC STEERING ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT804A.40L.011 |
REDIRECTOR AND STEERING WHEEL ASSEMBLY |
1 |
2011-11_ |
1.1 |
FT800A.40L.050 |
STEERING WHEEL ASSEMBLY |
1 |
2011-11_ |
1.2 |
FT650.40.014 |
HORN BRUSH SEAT ASSEMBLY |
1 |
2011-11_ |
1.3 |
GBT97.1-16-AOP |
WASHER |
1 |
2011-11_ |
1.4 |
FT800A.40L.034 |
STEERING PIPE COLUMN ASSEMBLY |
1 |
2011-11_ |
1.5 |
GBT5783-M10×25-8.8-A3L |
BOLT |
4 |
2011-11_ |
1.6 |
GBT93-10-AOP |
WASHER |
4 |
2011-11_ |
1.7 |
FT804.40L.032 |
REDIRECTOR AND VALVE BLOCK ASSEMBLY |
1 |
2011-11_ |
10 |
GBT93-8-AOP |
SPRING WASHER |
8 |
2011-11_ |
11 |
GBT5781-M8X45-A2L |
BOLT |
3 |
2011-11_ |
12 |
FT800A.40.103 |
FIXED PLATE |
1 |
2011-11_ |
13 |
GBT6170-M8-A2L |
NUT |
3 |
2011-11_ |
14 |
GBT5781-M8X16-A2L |
BOLT |
2 |
2011-11_ |
2 |
FT650.40.102 |
HOLLOW BOLT M20X1.5 |
2 |
2011-11_ |
3 |
JBT982-20 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
4 |
FT800A.40L.015 |
HIGH PRESSURE HOSE ASSEMBLY 3 |
2 |
2011-11_ |
5 |
FT800A.40L.018 |
HIGH PRESSURE OIL HOSE ASSEMBLY |
2 |
2011-11_ |
6 |
FT800A.40.019 |
LEFT OIL PIPE ASSEMBLY |
1 |
2011-11_ |
7 |
FT800A.40.024 |
OIL CONVEYING RIGHT PIPE ASSEMBLY |
1 |
2011-11_ |
8 |
FT804A.40.010 |
OIL CYLINDER RIGHT HOSE ASSEMBLY |
2 |
2010-03_ |
8 |
FT650.40.029 |
OIL CYLINDER RIGHT HOSE ASSEMBLY |
2 |
2011-11_ |
9 |
FT354.40C.121 |
DOUBLE PIPE CLAMP |
6 |
2011-11_ |

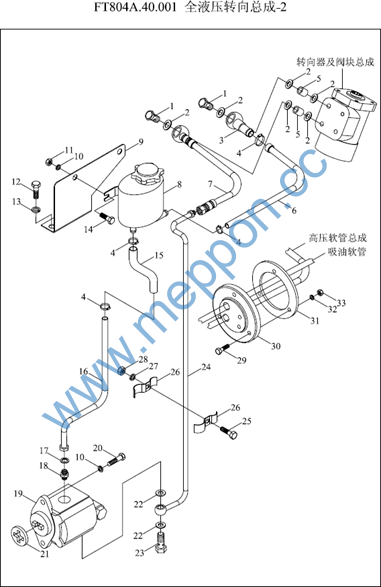

FT804A.40.001-2 40.2-全液压转向总成-2 40FULL HYDRAULIC STEERING ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.40L.110 |
HOLLOW SHORT BOLT |
2 |
2011-11_ |
10 |
GBT93-10-AOP |
WASHER |
4 |
2011-11_ |
11 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
12 |
GBT5781-M12X30-A3L |
BOLT |
2 |
2011-11_ |
13 |
GBT93-12-AOP |
WASHER |
2 |
2011-11_ |
14 |
GBT5781-M10X20-A3L |
BOLT |
2 |
2011-11_ |
15 |
FT800A.40.104 |
OIL INLET HOSE |
1 |
2011-11_ |
16 |
FT800A.40.023a |
OIL PUMP INLET STEEL PIPE WELDMENT |
1 |
2011-11_ |
17 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
17 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
18 |
FT700.40G.102 |
STRAIGHT PIPE JOINT BODY |
1 |
2011-11_ |
19 |
FT800A.40.028 |
STEERING PUMP ASSEMBLY |
1 |
2011-11_ |
2 |
JBT982-20 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
20 |
GBT5783-M10X30-A3L |
BOLT |
2 |
2011-11_ |
21 |
FT800A.40.108 |
TRANSMISSION SLEEVE |
1 |
2011-11_ |
22 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
22 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
23 |
FT700.40G.109 |
HOLLOW BOLT |
1 |
2011-11_ |
24 |
FT800A.40.026a |
OIL PUMP STEEL PIPE ASSEMBLY |
1 |
2011-11_ |
25 |
GBT5781-M6X30-A2L |
BOLT |
2 |
2011-11_ |
26 |
FT800.40L.108 |
SHORT OIL PIPE CLAMP |
4 |
2011-11_ |
27 |
GBT93-6-AOP |
WASHER |
2 |
2011-11_ |
28 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
29 |
GBT5781-M8X30-A2L |
BOLT |
3 |
2011-11_ |
3 |
FT800A.40L.111 |
OIL OUTLET STEEL PIPE |
1 |
2011-11_ |
FT804A.40.001-2 40.2-全液压转向总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
30 |
FT800A.40L.106 |
ABSORBER |
1 |
2011-11_ |
31 |
FT800A.40L.107 |
PAD BOARD |
1 |
2011-11_ |
32 |
GBT93-8-A2L |
WASHER |
3 |
2011-11_ |
33 |
GBT6170-M8-A2L |
NUT |
3 |
2011-11_ |
4 |
Q67632 |
HOSE HOOP 32 |
4 |
2011-11_ |
5 |
FT800.40.109 |
SHORT CONNECTING PIPE |
2 |
2011-11_ |
6 |
FT800A.40L.102 |
OIL SUCTION HOSE |
1 |
2011-11_ |
7 |
FT800A.40L.028 |
HIGH PRESSURE HOSE ASSEMBLY |
1 |
2011-11_ |
8 |
FT800A.40.020 |
STEERING OIL TANK AND BREATH ASSEMBLY |
1 |
2011-11_ |
9 |
FT800A.40A.017 |
STEERING OIL TANK BRACKET ASSEMBLY |
1 |
2011-11_ |

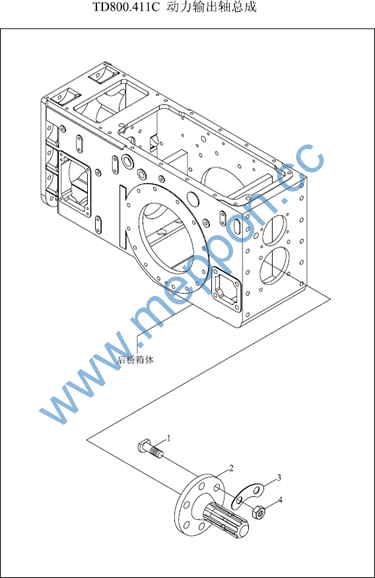

TD800.411C 41.1-动力输出轴总成 41.1-PTO SHAFT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 |
FT800A.41.143 FT800A.41C.107 FT800A.41.144 GBT6176-M14X1.5-A3L |
PTO SHAFT CONNECTING BOLT TYPE-I 35 PTO SHAFT LOCK SHIM HEXAGON NUT, TYPE-2 |
6 1 3 6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

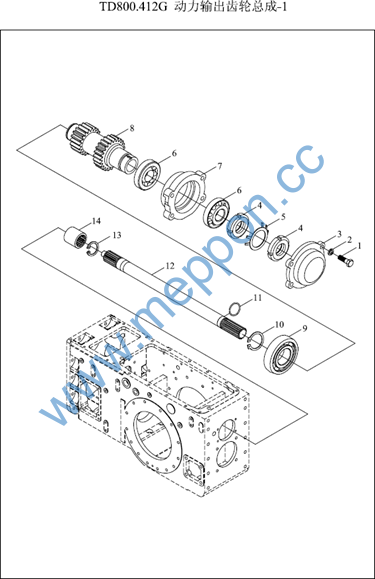

TD800.412G-1 41.2.1-动力输出齿轮总成-1 PTO GEAR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M10X40-A3L |
BOLT |
4 |
|
1 |
GBT5783-M10X45-A3L |
BOLT |
4 |
2011-11_ |
10 |
GBT894.1-45 |
RETAINER RING |
1 |
2011-11_ |
11 |
GBT895.2-30 |
RETAINER RING |
1 |
2011-11_ |
12 |
FT800.41.105 |
PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
13 |
GBT893.1-28 |
RETAINER RING |
1 |
2011-11_ |
14 |
FT800.37.106 |
PTO SHAFT CONNECTING SLEEVE |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
3 |
FT800A.41.117 |
DUAL GEAR BEARING SEAT PRESS COVER |
1 |
2011-11_ |
4 |
GBT812-M48X1.5 |
NUT |
2 |
2004-01_ |
5 |
GBT858-48 |
THRUST RING |
1 |
2011-11_ |
6 |
GBT297-30210 |
BEARING |
2 |
2011-11_ |
7 |
FT800A.41.116 |
REAR BEARING SEAT OF PTO DUAL GEAR |
1 |
2011-11_ |
8 |
TD800.412G-01 |
PTO DRIVING DUAL GEAR |
1 |
2011-11_ |
9 |
GBT276-6309 |
BEARING |
1 |
2011-11_ |

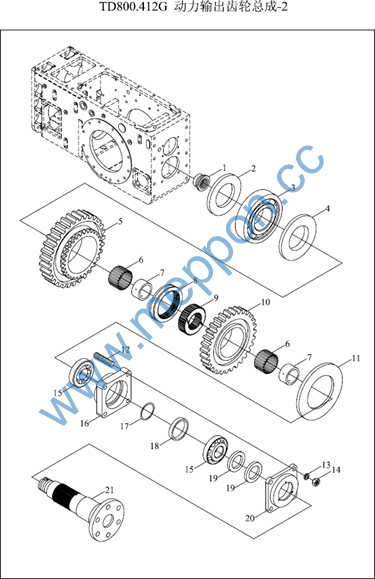

TD800.412G-2 41.2.2-动力输出齿轮总成-2 PTO GEAR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800A.41.139 |
PTO TRANSMISSION SHAFT LOCKNUT |
1 |
2011-11_ |
10 |
TD800.412G-02 |
PTO HIGH GEAR DRIVEN GEAR |
1 |
2011-11_ |
11 |
FT800A.41.142 |
REAR CIRCLIP OF PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
12 |
GBT899-AM14-M14X1.5X65-A3L |
8.8-A3L STUD |
4 |
2011-11_ |
12 |
GBT899-AM14-M14X1.5X65-A3L |
8.8-A3L STUD |
4 |
2011-11_ |
13 |
GBT93-14-A0P |
SPRING WASHER |
4 |
2011-11_ |
13 |
GBT93-14-A0P |
SPRING WASHER |
4 |
2011-11_ |
14 |
GBT6176-M14X1.5-A3L |
HEXAGON NUT, TYPE-2 |
4 |
2011-11_ |
15 |
GBT297-30212 |
BEARING |
2 |
2011-11_ |
16 |
FT800A.41.124 |
REAR BEARING SEAT OF PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
17 |
FT800A.41.152 |
ADJUSTING WASHER |
9999 |
2011-11_ |
18 |
FT800A.41.153 |
RETAINER RING |
1 |
2004-01_ |
19 |
GBT9877.1-FB70X90X10D |
O RING |
2 |
2011-11_ |
2 |
FT800A.41.140 |
FRONT CIRCLIP OF PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
20 |
FT800A.41.125 |
REAR OIL SEAL SEAT OF PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
21 |
FT800A.41.108 |
PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
3 |
GBT276-6210 |
BEARING |
1 |
2011-11_ |
4 |
FT800A.41.141 |
MIDDLE CIRCLIP OF PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
4 |
FT800A.41.141 |
MIDDLE CIRCLIP OF PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
5 |
TD800.412F-03 |
PTO LOW GEAR DRIVEN GEAR |
1 |
2011-11_ |
6 |
QLWZB120-K68X78X34 |
ROLLING BEARING |
2 |
2011-11_ |
7 |
FT800A.41.113 |
PTO HIGH GEAR SLIDING SLEEVE |
2 |
2011-11_ |
8 |
FT800.37.118 |
Ⅲ-Ⅳ SHIFT COLLAR |
1 |
2011-11_ |
9 |
FT800.37.119 |
Ⅲ-Ⅳ ENGAGING GEAR SEAT |
1 |
2011-11_ |

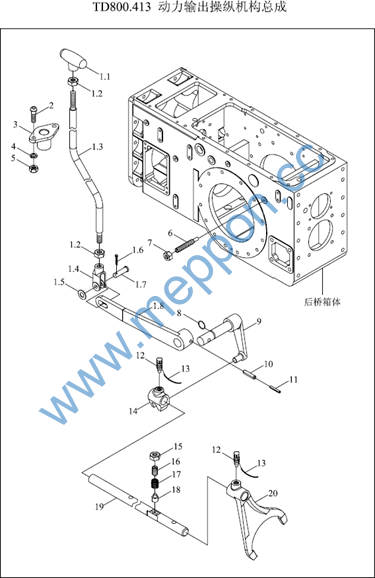

TD800.413 41.3-动力输出操纵机构总成 41.3-PTO CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800A.41.147 |
PTO CONTROL ROD |
1 |
2011-11_ |
1.1 |
FT800A.41.013 |
PTO CONTROL ROD ASSEMBLY |
1 |
2011-11_ |
1.2 |
GBT6170-M10-A2L |
NUT |
2 |
2004-01_ |
1.3 |
FT65.38.051 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
1.4 |
FT804.42.150 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
1.5 |
GBT97.1-8-A0P |
WASHER |
1 |
2004-01_ |
1.6 |
GBT91-3X20-A0P |
PIN |
1 |
2013-07_ |
1.7 |
GBT882-B8X26-A2L |
PIN |
1 |
2004-01_ |
1.8 |
FT800A.41.146 |
PTO ROCKER |
1 |
2013-07_ |
10 |
GBT879.1-8X35 |
PIN |
1 |
|
11 |
GBT879.1-5X35 |
PIN |
1 |
2011-11_ |
12 |
FT800.37.194 |
LOCKING SCREW |
2 |
2011-11_ |
13 |
FT800A.41.241 |
ZINC-COATED STEEL WIRE |
2 |
2011-11_ |
14 |
FT800.41.240 |
FORK HEAD |
1 |
2011-11_ |
15 |
GBT6172.1-M16-A3L |
NUT |
1 |
2011-11_ |
16 |
TD800.41-03 |
TAPER LOCKING SCREW |
1 |
2011-11_ |
17 |
FT800.41.246 |
LOCKING PIN SPRING |
1 |
2011-11_ |
17 |
FT800.41.246 |
LOCKING PIN SPRING |
1 |
2011-11_ |
18 |
FT800.41.245 |
LOCKING PIN |
1 |
2011-11_ |
19 |
FT800.41.106a |
FORK SHAFT |
1 |
2010-05_ |
19 |
FT800.41.106 |
FORK SHAFT |
1 |
|
2 |
GBT818-M6X16-A2L |
SCREW |
2 |
2004-01_ |
20 |
FT800A.41.114 |
PTO HIGH AND LOW GEAR FORK |
1 |
2011-11_ |
3 |
FT800A.41.173 |
SEAL LINER SEAT |
1 |
2011-11_ |
4 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2004-01_ |
