LOVOL TD824-1F461F38K Tractor Parts Catalogue 03

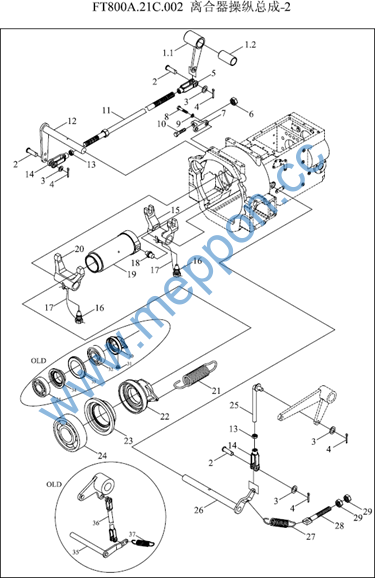

FT800A.21C.002-2 21.2-离合器操纵总成-2 CLUTCH CONTROL ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.21.062a |
副离合转毂合件 |
AUXILIARY CLUTCH TURN HUB UNIT |
1 |
2011-11_ |
1 |
FT800A.21.062a |
副离合转毂合件 |
AUXILIARY CLUTCH TURN HUB UNIT |
1 |
2011-11_ |
1.1 |
FT800A.21.338a |
副离合转毂 |
AUXILIARY CLUTCH TURN HUB |
1 |
2011-11_ |
1.2 |
FT800A.21.386 |
转轴衬套 |
BUSH |
1 |
2010-10_ |
1.2 |
FT800A.21.372 |
副离合转轴衬套 |
AUXILIARY CLUTCH TURN SHAFT BUSH |
1 |
2004-01_ |
10 |
GBT5781-M10X60-A2L |
六角头螺栓 |
BOLT |
1 |
2004-01_ |
11 |
FT800A.21.059a |
副离合拉杆焊合 |
AUXILIARY CLUTCH PULL ROD WELDMENT |
1 |
2011-11_ |
12 |
FT800.21.028 |
副离合摇摆轴焊合 |
AUXILIARY CLUTCH SWING SHAFT WELDMENT |
1 |
2011-11_ |
13 |
GBT6171-M10X1-A2L |
螺母 |
NUT |
2 |
2011-11_ |
14 |
FT800.21.240 |
拉杆前叉 |
PULL ROD FRONT FORK |
2 |
2011-11_ |
15 |
FT800.21.204 |
主离合拨叉 |
MAIN CLUTCH FORK |
1 |
2011-11_ |
16 |
FT800.21.239 |
紧定螺钉 |
LOCKING SCREW |
2 |
2011-11_ |
17 |
TA800.212B-02 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
2 |
2011-11_ |
18 |
FT800.21.213 |
圆柱销 |
PIN |
2 |
2011-11_ |
19 |
FT800.21C.205 |
主离合分离轴承座 |
MAIN CLUTCH RELEASE BEARING SEAT |
1 |
2011-11_ |
2 |
GBT882-B10X30 |
销轴 |
PIN |
3 |
2011-11_ |
20 |
FT800.21.203 |
副离合拨叉 |
AUXILIARY CLUTCH FORK |
1 |
2011-11_ |
21 |
FT800.21.215 |
副离合回位弹簧 |
AUXILIARY CLUTCH RETURN SPRING |
2 |
2011-11_ |
22 |
FT800.21C.202a |
副离合轴承座 |
AUXILIARY CLUTCH BEARING SEAT |
1 |
2009-04_ |
23 |
GBT292-7016AC |
角接触球轴承 |
BEARING |
1 |
2004-01_ |
24 |
TA800.212-02 |
推力轴承99 67 13 |
THRUST BEARING |
1 |
2011-11_ |
25 |
FT800A.21.080 |
中间杆焊合 |
MIDDLE ROD WELDMENT |
1 |
2011-10_ |
25 |
FT800A.21.071 |
中间杆焊合 |
MIDDLE ROD WELDMENT |
1 |
2010-01_ |
26 |
FT800A.21.058a |
主离合摇臂轴焊合 |
MAIN CLUTCH ROCKER SHAFT WELDMENT |
1 |
2010-01_ |
27 |
FT800A.21.383 |
回位弹簧 |
RETURN SPRING |
1 |
2011-11_ |
FT800A.21C.002-2 21.2-离合器操纵总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
28 |
FT800A.21.335 |
叉形接头 |
FORK JOINT |
1 |
2011-11_ |
29 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
3 |
GBT848-10-A0P |
小垫圈 |
WASHER |
4 |
2011-11_ |
30 |
FT800.21C.202 |
副离合轴承座 |
AUXILIARY CLUTCH BEARING SEAT |
1 |
2004-01_ |
31 |
JBT7940.2-45dM10X1 |
接头式压注油杯 |
FORCED FILLING OIL CUP、 W/JOINT |
1 |
2011-11_ |
32 |
TA820.213-10 |
分离轴承 |
BEARING |
1 |
2009-04_ |
33 |
FT800.21.209 |
防尘盖 |
DUSTPROOF COVER |
1 |
2004-01_ |
34 |
FT800.21C.301 |
副离合分离盘 |
AUXILIARY CLUTCH RELEASE DISC |
1 |
1998-08_ |
35 |
FT800A.21.058 |
主离合摇臂轴焊合 |
MAIN CLUTCH ROCKER SHAFT WELDMENT |
1 |
2008-03_ |
36 |
FT800A.21.335a |
叉形接头 |
FORK JOINT |
1 |
2008-07_ |
37 |
FT800.21.206 |
离合踏板回位弹簧 |
CLUTCH PEDAL RETURN SPRING |
1 |
2011-11_ |
4 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
4 |
2011-11_ |
4 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
4 |
2011-11_ |
5 |
FT800.21.241 |
拉杆后叉 |
PULL ROD REAR FORK |
1 |
2011-11_ |
6 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
7 |
FT800.21.212 |
限位座 |
LIMITING SEAT |
1 |
2011-11_ |
8 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
9 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |

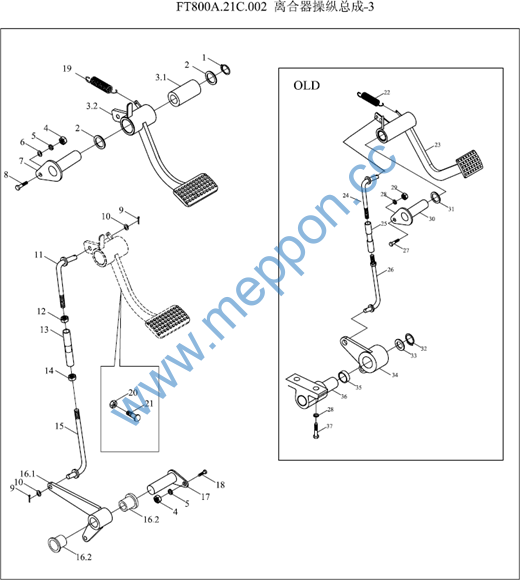

FT800A.21C.002-3 21.3-离合器操纵总成-3 CLUTCH CONTROL ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT894.1-30 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
10 |
GBT848-10-A0P |
小垫圈 |
WASHER |
2 |
2011-11_ |
11 |
FT800A.21.061 |
主离合短拉杆焊合 |
MAIN CLUTCH SHORT PULL ROD WELDMENT |
1 |
2011-11_ |
12 |
GBT6171-M10X1-LH-A2L |
螺母 |
NUT |
1 |
2011-11_ |
13 |
FT800A.21.353 |
中间杆 |
MIDDLE ROD |
1 |
2011-11_ |
14 |
GBT6171-M10X1-A2L |
螺母 |
NUT |
3 |
2011-11_ |
15 |
FT800A.21.060 |
主离合长拉杆焊合件 |
MAIN CLUTCH LONG PULL ROD WELDMENT |
1 |
2011-11_ |
16 |
FT800A.21.072 |
过渡杠杆压合件 |
TRANSITION LEVER PRESSURE UNIT |
1 |
2011-11_ |
16 |
FT800A.21.072 |
过渡杠杆压合件 |
TRANSITION LEVER PRESSURE UNIT |
1 |
2011-11_ |
16.1 |
FT800A.21.073 |
过渡杠杆焊合件 |
TRANSITION LEVER WELDMENT |
1 |
2011-11_ |
16.2 |
FT800A.21.380 |
支承轴衬套 |
SUPPORT SHAFT BUSH |
2 |
2011-11_ |
17 |
FT800A.21.074 |
过渡杠杆支撑轴焊合 |
TRANSITION LEVER SUPPORT SHAFT |
1 |
2011-11_ |
18 |
GBT5783-M8X20-A2L |
螺栓 |
WELDMENT |
1 |
2011-11_ |
19 |
FT800A.21.373 |
回位弹簧 |
BOLT |
1 |
2011-11_ |
2 |
FT800A.43.305 |
隔套 |
RETURN SPRING |
2 |
2011-11_ |
SPACER BUSH |
|||||
20 |
GBT6170-M10-A3L |
螺母 |
1 |
2011-11_ |
|
21 |
FT800.43.030 |
调整螺钉 |
NUT |
1 |
2011-11_ |
22 |
FT800.21.215 |
副离合回位弹簧 |
ADJUSTING SCREW |
1 |
2011-11_ |
24 |
FT800A.21.061 |
主离合短拉杆焊合 |
AUXILIARY CLUTCH RETURN SPRING |
1 |
2011-11_ |
25 |
FT800A.21.353 |
中间杆 |
MAIN CLUTCH SHORT PULL ROD WELDMENT |
1 |
2011-11_ |
MIDDLE ROD |
|||||
26 |
FT800A.21.060 |
主离合长拉杆焊合件 |
1 |
2011-11_ |
|
27 |
GBT5783-M8X20-8.8-A2L |
六角头螺栓 |
MAIN CLUTCH LONG PULL ROD WELDMENT |
1 |
2011-06_ |
28 |
GBT93-8-AOP |
弹簧垫圈 |
BOLT |
12 |
2011-11_ |
29 |
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
SPRING WASHER |
8 |
2011-06_ |
3.1 |
FT800A.21.308 |
离合踏板毂衬套 |
I-TYPE HEXAGON NUT |
1 |
1998-08_ |
FT800A.21C.002-3 21.3-离合器操纵总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3.1 |
FT800A.21.385 |
离合踏板毂衬套 |
CLUTCH PEDAL HUB BUSH |
1 |
2010-10_ |
3.2 |
FT800A.21.050 |
离合摇臂焊合 |
CLUTCH ROCKER WELDMENT |
1 |
2011-11_ |
30 |
FT800A.21.049 |
离合踏板支承轴焊合 |
CLUTCH PEDAL SUPPORTING SHAFT |
1 |
2011-11_ |
31 |
FT800A.43.305 |
隔套 |
WELDMENT |
2 |
2011-11_ |
32 |
GBT894.1-20 |
挡圈20 |
SPACER BUSH |
1 |
2011-11_ |
BLCOKING RING |
|||||
33 |
GBT848-20-A0P |
小垫圈 |
1 |
2009-04_ |
|
34 |
FT800A.21.040 |
过渡杠杆合件 |
WASHER |
1 |
2011-11_ |
35 |
FT800A.21.332 |
小隔套 |
TRANSITION LEVER UNIT |
1 |
2011-11_ |
36 |
FT800A.21.052 |
转轴支座焊合总成 |
SMALL SPACER BUSH |
1 |
2011-11_ |
4 |
GBT6170-M8-A2L |
螺母 |
ROTARY SHAFT SEAT WELDMENT ASSEMBLY |
2 |
2011-11_ |
NUT |
|||||
5 |
GBT93-8-A0P |
垫圈 |
2 |
2011-11_ |
|
6 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
7 |
FT800A.21.049 |
离合踏板支承轴焊合 |
WASHER |
1 |
2011-11_ |
8 |
GBT41-8-A0P |
六角螺母 |
CLUTCH PEDAL SUPPORTING SHAFT |
3 |
|
9 |
GBT91-3.2X20-A0P |
开口销 |
WELDMENT |
2 |
2011-11_ |
HEXAGON NUT |
|||||
9 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
2 |
2011-11_ |
PIN |

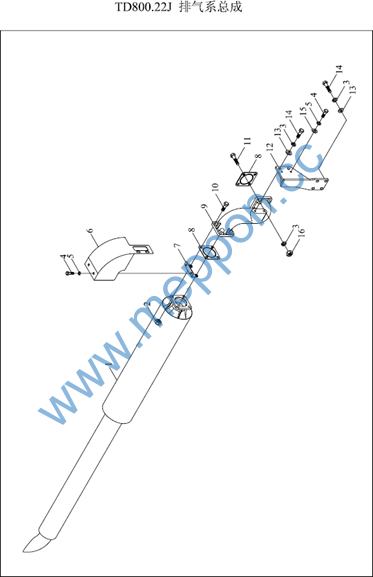

TD800.22J 22-排气系总成 22-EXHAUST SYSTEM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.22J.1 |
消音器总成 |
MUFFLE ASSEMBLY |
1 |
2011-11_ |
10 |
GBT5783-M10X40-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
11 |
GBT5783-M10X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
12 |
TD800.22C.1 |
排气弯管支架焊合 |
EXHAUST BENDING PIPE BRACKET WELDMENT |
1 |
|
13 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
14 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
15 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
|
16 |
GBT6170-M10-A3L |
螺母 |
NUT |
4 |
2011-11_ |
2 |
SPL6175PT-M10X1.5-8F3 |
施必牢2型六角自锁防脱螺母 |
HEXAGON SELF-LOCKING NUT、 STYLE 2 |
4 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
10 |
2011-11_ |
4 |
GBT5783-M8X16-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
5 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
6 |
TD800.22C.3 |
护网 |
GUARD NET |
1 |
2011-11_ |
7 |
TD800.22C.4 |
支架焊合 |
BRACKET WELDMENT |
1 |
2011-11_ |
8 |
FT65.22.130 |
密封垫合件 |
SEAL GASKET UNIT |
2 |
2011-11_ |
9 |
FT800B.22B.111a |
排气弯管1 |
EXHAUST BENDING PIPE 1 |
1 |
2011-08_ |

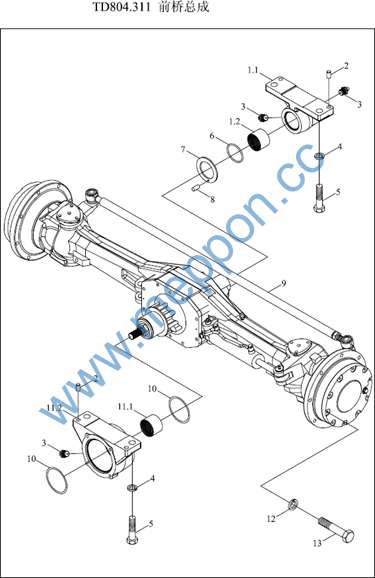

TD804.311 31.1-前桥总成 31.1-FRONT AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD804.311-1 |
前桥总成-1 |
31FRONT AXLE ASSEMBLY-1 |
0 |
2011-11_ |
0 |
TD804.311-5 |
前桥总成-5 |
31FRONT AXLE ASSEMBLY-5 |
0 |
2011-11_ |
0 |
TD804.311-5 |
前桥总成-5 |
31FRONT AXLE ASSEMBLY-5 |
0 |
2011-11_ |
0 |
TD804.311-4 |
前桥总成-4 |
31FRONT AXLE ASSEMBLY-4 |
0 |
2011-11_ |
0 |
TD804.311-3 |
前桥总成-3 |
31FRONT AXLE ASSEMBLY-3 |
0 |
2011-11_ |
0 |
TD804.311-2 |
前桥总成-2 |
31FRONT AXLE ASSEMBLY-2 |
0 |
2011-11_ |
1 |
TD804.311.2 |
前驱动桥前支座总成 |
FRONT DRIVING AXLE FRONT SEAT ASSEMBLY |
1 |
2011-11_ |
1.1 |
FT804.31.108 |
前驱动桥前支座 |
FRONT DRIVING AXLE FRONT SEAT |
1 |
2011-11_ |
1.2 |
FT804.31.109 |
前驱动桥前座衬套 |
FRONT DRIVING AXLE FRONT SEAT BUSH |
1 |
2011-11_ |
11 |
TD804.311.1 |
前驱动桥后支座总成 |
FRONT DRIVING AXLE REAR SEAT ASSEMBLY |
1 |
2011-11_ |
11.1 |
FT804.31.103 |
前驱动桥后座衬套 |
FRONT DRIVING AXLE REAR SEAT BUSH |
1 |
2011-11_ |
11.2 |
FT804.31.104 |
前驱动桥后安装座 |
FRONT DRIVING AXLE REAR INSTALLATION |
1 |
2011-11_ |
12 |
FT654.32.104 |
垫圈 |
SEAT |
16 |
2011-11_ |
12 |
FT654.32.104 |
垫圈 |
WASHER |
16 |
2011-11_ |
13 |
GBT5786-M16X1.5X40-10.9-A3L |
六角头螺栓 |
WASHER |
16 |
2011-11_ |
BOLT |
|||||
3 |
JBT7940.1-M10X1 |
直通式压注油杯 |
3 |
2011-11_ |
|
5 |
GBT5786-M18X1.5X60-A3L |
六角头螺栓 |
STRAIGHT PRESSURE FILLING OIL CUP |
4 |
2011-11_ |
7 |
FT804.31.110 |
垫环 |
BOLT |
1 |
2011-11_ |
7 |
FT804.31.110 |
垫环 |
PAD RING |
1 |
2011-11_ |
PAD RING |

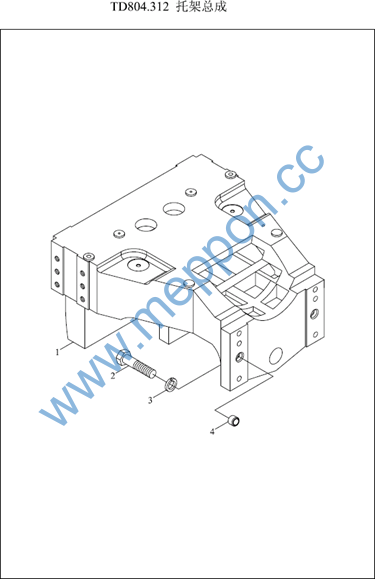

TD804.312 31.2-托架总成 31.2-BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 |
TD804.312-01 TD800.312-02 GBT93-16-AOP FT800.31.120 |
托架螺栓垫圈 托架连接套 |
BRACKET BOLT WASHER BRACKET CONNECTING SLEEVE |
1 8 8 2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |
