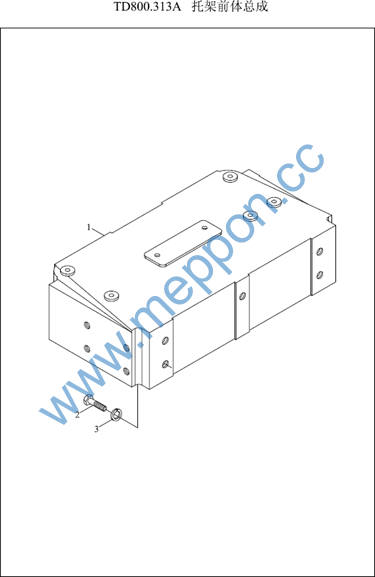

TD800.313A 31.3-托架前体总成 31.3-BRACKET FRONT BODY ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
TD800.313A-01 GBT5783-M16X45-8.8-A3L FT800.34.108 |
托架前体 六角头螺栓平垫圈 |
BRACKET FRONT BODY BOLT WASHER |
1 5 1 |
2013-07_ 2011-09_ |

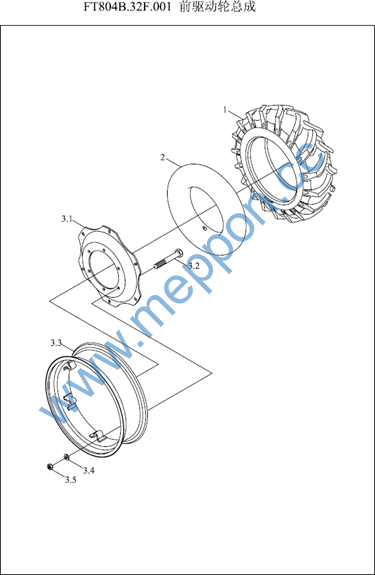

FT804B.32F.001 32-前驱动轮总成 32-FRONT DRIVING WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT2979-11.2-24-6PR-R |
拖拉机驱动轮普通断面斜交结构外胎 |
DRIVING WHEEL OUTER TUBE |
2 |
2013-02_ |
1 |
GBT1192-11.2-24-6PR |
外胎 |
OUTER TUBE |
2 |
2011-11_ |
2 |
GBT2979-11.2-24-R |
拖拉机驱动轮内胎 |
DRIVING WHEEL INNER TUBE |
2 |
2013-02_ |
2 |
GBT1192-11.2-24 |
内胎 |
INNER TUBE |
2 |
2011-11_ |
3 |
FT804B.32F.010 |
轮辋辐板总成 |
RIM SPOKE ASSEMBLY |
2 |
2011-11_ |
3.1 |
FT804.32.103 |
辐板 |
SPOKE PLATE |
2 |
2011-11_ |
3.2 |
GBT5785-M14X1.5X70-10.9-A3L |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
3.3 |
FT804.32F.011 |
轮辋焊合总成 |
RIM WELDMENT ASSEMBLY |
2 |
2011-11_ |
3.4 |
FT804.32.104 |
垫圈 |
WASHER |
12 |
2011-11_ |
3.5 |
GBT6171-M14X1.5-10-A3L |
1型六角螺母 |
NUT |
12 |
2011-11_ |

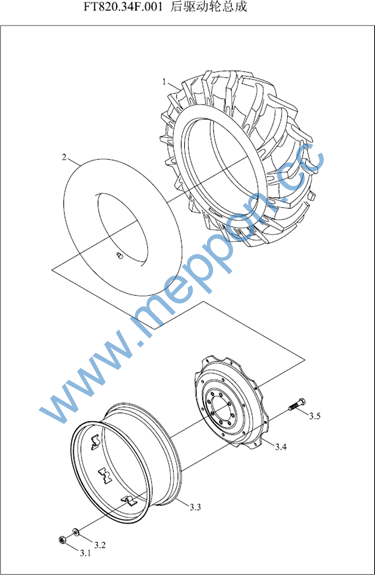

FT820.34F.001 34-后驱动轮总成 34-REAR DRIVE WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT1192-18.4-30-10PR |
拖拉机驱动轮普通断面斜交结构外胎 |
DRIVING WHEEL OUTER TUBE |
1 |
2011-11_ |
2 |
GBT1192-18.4-30 |
拖拉机驱动轮内胎 |
DRIVING WHEEL INNER TUBE |
1 |
2011-11_ |
3 |
FT820.34F.011 |
轮辋总成 |
RIM ASSEMBLY |
1 |
2011-11_ |
3.1 |
GBT6171-M16X1.5-10-A3L |
1型六角螺母 |
NUT |
8 |
2011-11_ |
3.2 |
FT800.34.108 |
平垫圈 |
WASHER |
8 |
2011-11_ |
3.3 |
FT820.34F.012 |
轮辋焊合 |
WHEEL RIM WELD |
1 |
2011-11_ |
3.4 |
FT800.34B.013 |
辐板焊合 |
SPOKE PLATE WELDMENT |
1 |
2011-11_ |
3.5 |
FT804.34.107 |
轮辋螺栓 |
RIM BOLT |
8 |
2011-11_ |

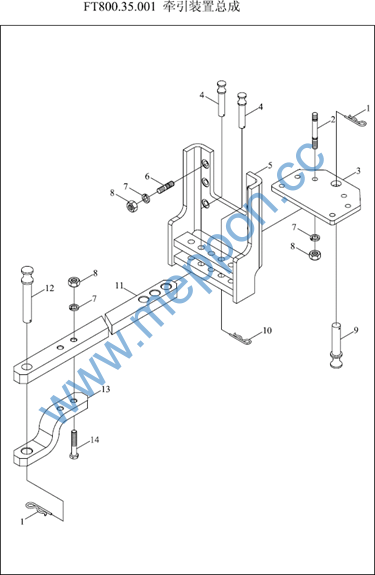

FT800.35.001 35-牵引装置总成 35-TOWING MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.35.112 |
弹性锁销 |
SPRING LOCK PIN |
2 |
2011-11_ |
10 |
FT65.35.103 |
弹性锁销 |
SPRING LOCK PIN |
2 |
2011-11_ |
10 |
FT65.35.103 |
弹性锁销 |
SPRING LOCK PIN |
2 |
2011-11_ |
11 |
FT800.35.103 |
摆杆 |
UPPER PART U-HOOK |
1 |
2011-11_ |
12 |
FT800.35.109 |
牵引销 |
HITCH PIN |
1 |
2011-11_ |
13 |
FT800.35.104 |
弯板 |
BENDING PLATE |
1 |
2011-11_ |
13 |
FT800.35.104 |
弯板 |
BENDING PLATE |
1 |
2011-11_ |
14 |
GBT5782-M16X90-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
2 |
GBT899-GM16-M16X110-A2L |
双头螺柱 |
8.8-A3L STUD |
6 |
2011-11_ |
3 |
FT800.35.012 |
下拉杆支座底板焊合 |
LOWER LINK SEAT BOTTOM PLATE |
1 |
2011-11_ |
4 |
FT800.35.102 |
限位销 |
LIMITING PIN |
2 |
2011-11_ |
5 |
FT800.35.011 |
支承架焊合 |
BRACKET WELDMENT |
1 |
2011-11_ |
6 |
GBT899-GM16-M16X40-A2L |
双头螺柱 |
8.8-A3L STUD |
6 |
2011-11_ |
7 |
GBT93-16-AOP |
垫圈 |
WASHER |
14 |
2013-07_ |
8 |
GBT6170-M16-AOP |
螺母 |
NUT |
14 |
2013-07_ |
9 |
FT800.35.101 |
摆销 |
SWING PIN |
1 |
2011-11_ |

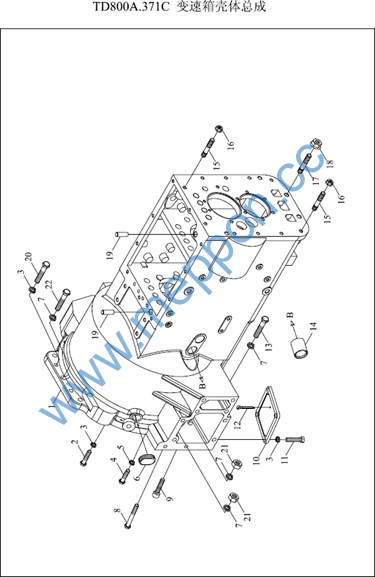

TD800A.371C 37.1-变速箱壳体总成 37.1-GEARBOX HOUSING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800A.371C-01 |
变速箱壳体 |
GEAR BOX |
1 |
2011-11_ |
10 |
FT800A.37.181 |
检视窗盖 |
INSPECTION WINDOW COVER |
1 |
2011-11_ |
12 |
GBT91-5X25-A0P |
开口销 |
PIN |
1 |
2011-11_ |
13 |
TD800A.371C-02 |
专用螺栓 |
SPECIAL BOLT |
4 |
2011-11_ |
14 |
FT800.37.198 |
分离叉轴衬套 |
RELEASE FORK SHAFT BUSH |
4 |
2011-11_ |
15 |
GBT899-AM12-M12X1.5X40-A3L |
双头螺柱 |
8.8-A3L STUD |
10 |
2011-03_ |
16 |
SPL6177.2-M12X1.5-F3 |
六角法兰面螺母 |
NUT |
10 |
2011-11_ |
17 |
GBT899-AM16-M16X1.5X40-10.9-A3L |
双头螺柱 |
8.8-A3L STUD |
2 |
2011-03_ |
17 |
GBT899-AM16-M16X1.5X45-A3L |
双头螺柱 |
8.8-A3L STUD |
2 |
2008-06_ |
18 |
SPL6177.2-M16X1.5-F3 |
六角法兰面螺母 |
NUT |
2 |
2011-11_ |
19 |
GBT119.1-16m6X28-A0P |
圆柱销 |
PIN |
2 |
2011-11_ |
2 |
GBT5783-M12X40-A3L |
螺栓 |
BOLT |
5 |
2011-11_ |
20 |
GBT5782-M12X65-10.9-A2L |
六角头螺栓 |
BOLT |
2 |
2004-01_ |
20 |
GBT5782-M12X65-10.9-A2L |
六角头螺栓 |
BOLT |
2 |
2004-01_ |
21 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
4 |
2011-11_ |
22 |
GBT5783-M16X45-8.8-A3L |
六角头螺栓 |
BOLT |
1 |
2013-04_ |
3 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
11 |
2011-11_ |
4 |
GBT5783-M10X50-A3L |
六角头螺栓 |
BOLT |
1 |
|
4 |
GBT5783-M10X40-10.9-A3L |
六角头螺栓 |
BOLT |
1 |
2009-05_ |
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
1 |
2011-11_ |
6 |
FT800.37.316 |
橡胶塞 |
RUBBER RING |
1 |
2011-11_ |
7 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
9 |
2011-11_ |
8 |
GBT5782-M16X90-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
9 |
GBT70.1-M16X80-10.9-A3L |
内六角圆柱头螺钉 |
SCREW |
2 |
2004-01_ |
9 |
GBT70.1-M16X80-10.9-A3L |
内六角圆柱头螺钉 |
SCREW |
2 |
2004-01_ |

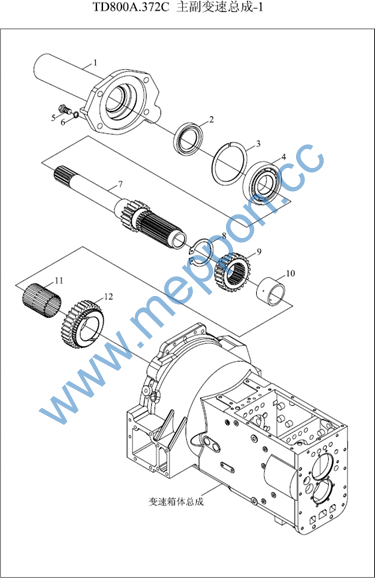

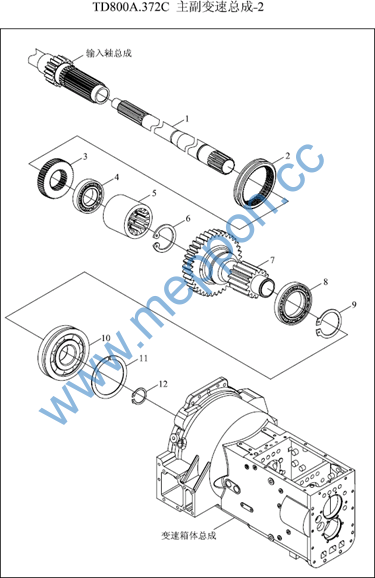

TD800A.372C-1 37.2.1-主副变速总成-1 MAIN/ASSISTANT GEAR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.37C.107 |
输入轴轴承座 |
INPUT SHAFT BEARING SEAT |
1 |
2011-11_ |
10 |
FT800.37.117C |
衬套 |
SLEEVE |
1 |
2011-11_ |
11 |
QSFZ-B019-K64X77X41ZW |
滚针轴承 |
NEEDLE BEARINGS |
1 |
|
12 |
FT800.37.116C |
Ⅲ档主动齿轮 |
Ⅲ DRIVING GEAR |
1 |
2011-11_ |
2 |
GBT9877.1-FB50X72X8F |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
3 |
FT800.37.172 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |
4 |
GBT276-6310 |
轴承 |
BEARING |
1 |
2011-11_ |
5 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
6 |
GBT93-10-AOP |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
7 |
FT800.37C.011 |
输入轴总成 |
INPUT SHAFT ASSEMBLY |
1 |
2011-11_ |
8 |
GBT894.1-55 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
9 |
FT800.37.115C |
Ⅱ档主动齿轮 |
Ⅱ DRIVING GEAR |
1 |
2011-11_ |
