LOVOL TD824-1F461F38K Tractor Parts Catalogue 01
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
1 |
TD904.11A |
11-空气滤清系总成 |
11-AIR CLEANER ASSEMBLY |
1 |
2 |

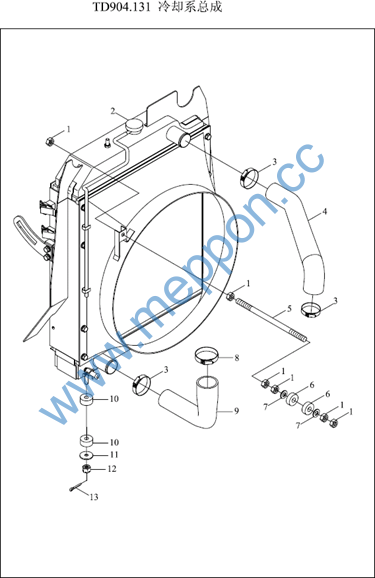

TD904.131 |
13.1-冷却系总成 |
13.1-COOLING SYSTEM ASSEMBLY |
3 |
3 |

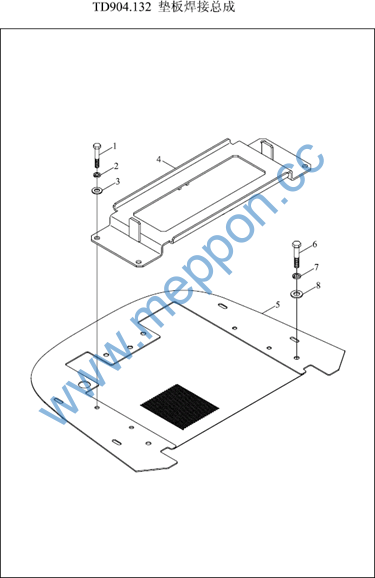

TD904.132 |
13.2-垫板焊接总成 |
13.2-MAT BOARD WELDMENT ASSEMBLY |
5 |
4 |
TD800.201A |
20.1-手油门操纵总成 |
20.1-HAND THROTTLE CONTROL ASSSEMBLY |
7 |
5 |
TA700.202B |
20.2-脚油门总成 |
20.2-FOOT THRORRLE ASSEMBLY |
9 |
6 |
TD800.203 |
20.3-拉线总成 |
20.3-PULL WIRE ASSEMBLY |
11 |
7 |
FT800.21C.001 |
21-离合器总成 |
21-CLUTCH ASSEMBLY |
13 |
8 |
FT800A.21C.002-1 |
21.1-离合器操纵总成-1 |
CLUTCH CONTROL ASSEMBLY-1 |
15 |
9 |
FT800A.21C.002-2 |
21.2-离合器操纵总成-2 |
CLUTCH CONTROL ASSEMBLY-2 |
19 |
10 |
FT800A.21C.002-3 |
21.3-离合器操纵总成-3 |
CLUTCH CONTROL ASSEMBLY-3 |
23 |
11 |
TD800.22J |
22-排气系总成 |
22-EXHAUST SYSTEM ASSEMBLY |
27 |
12 |
TD804.311 |
31.1-前桥总成 |
31.1-FRONT AXLE ASSEMBLY |
29 |
13 |
TD804.312 |
31.2-托架总成 |
31.2-BRACKET ASSEMBLY |
31 |
14 |
TD800.313A |
31.3-托架前体总成 |
31.3-BRACKET FRONT BODY ASSEMBLY |
33 |
15 |
FT804B.32F.001 |
32-前驱动轮总成 |
32-FRONT DRIVING WHEEL ASSEMBLY |
35 |
16 |
FT820.34F.001 |
34-后驱动轮总成 |
34-REAR DRIVE WHEEL ASSEMBLY |
37 |
17 |
FT800.35.001 |
35-牵引装置总成 |
35-TOWING MECHANISM ASSEMBLY |
39 |
18 |
TD800A.371C |
37.1-变速箱壳体总成 |
37.1-GEARBOX HOUSING ASSEMBLY |
41 |
19 |
TD800A.372C-1 |
37.2.1-主副变速总成-1 |
MAIN/ASSISTANT GEAR ASSEMBLY-1 |
43 |
20 |
TD800A.372C-2 |
37.2.2-主副变速总成-2 |
MAIN/ASSISTANT GEAR ASSEMBLY-2 |
45 |
21 |
TD800A.372C-3 |
37.2.3-主副变速总成-3 |
MAIN/ASSISTANT GEAR ASSEMBLY-3 |
47 |
22 |
TD800A.372C-4 |
37.2.4-主副变速总成-4 |
MAIN/ASSISTANT GEAR ASSEMBLY-4 |
49 |
23 |
TD800A.373-1 |
37.3.1-侧置操纵总成-1 |
SIDE CONTROL ASSEMBLY-1 |
53 |
24 |
TD800A.373-2 |
37.3.2-侧置操纵总成-2 |
SIDE CONTROL ASSEMBLY-2 |
55 |
25 |
TD800A.373-3 |
37.3.3-侧置操纵总成-3 |
SIDE CONTROL ASSEMBLY-3 |
59 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
26 |
TD800A.374 |
37.4-爬行档机构总成 |
37.4-CREEPER GEAR MECHANISM ASSEMBLY |
61 |
27 |
TD804A.38-1 |
38.1-后桥箱总成-1 |
REAR AXLE CASE ASSEMBLY-1 |
65 |
28 |
TD804A.38-2 |
38.2-后桥箱总成-2 |
REAR AXLE CASE ASSEMBLY-2 |
67 |
29 |
TD804A.38-3 |
38.3-后桥箱总成-3 |
REAR AXLE CASE ASSEMBLY-3 |
71 |
30 |
TD804A.38-4 |
38.4-后桥箱总成-4 |
REAR AXLE CASE ASSEMBLY-4 |
73 |
31 |
TD804A.38-5 |
38.5-后桥箱总成-5 |
REAR AXLE ASSEMBLY-5 |
75 |
32 |
FT800.39.002 |
39-右最终传动总成 |
39-RIGHT FINAL TRANSMISSION ASSEMBLY |
77 |
33 |
FT800.39.001 |
39-左最终传动总成 |
39-LEFT FINAL TRANSMISSION ASSEMBLY |
81 |
34 |
FT804A.40.001-1 |
40.1-全液压转向总成-1 |
40FULL HYDRAULIC STEERING ASSEMBLY-1 |
85 |
35 |
FT804A.40.001-2 |
40.2-全液压转向总成-2 |
40FULL HYDRAULIC STEERING ASSEMBLY-2 |
87 |
36 |
TD800.411C |
41.1-动力输出轴总成 |
41.1-PTO SHAFT ASSEMBLY |
91 |
37 |
TD800.412A-1 |
41.2.1-动力输出齿轮总成-1 |
PTO GEAR ASSEMBLY-1 |
93 |
38 |
TD800.412A-2 |
41.2.2-动力输出齿轮总成-2 |
PTO GEAR ASSEMBLY-2 |
95 |
39 |
TD800.413 |
41.3-动力输出操纵机构总成 |
41.3-PTO CONTROL MECHANISM ASSEMBLY |
97 |
40 |
TD800.414B |
41.4-动力输出防护罩总成 |
41.4-PTO BONNET INSTALLATION ASSEMBLY |
101 |
41 |
TD904.421B-1 |
42.1.1-分动箱总成-1 |
TRANSFER CASE ASSEMBLY-1 |
103 |
42 |
TD904.421B-2 |
42.1.2-分动箱总成-2 |
TRANSFER CASE ASSEMBLY-2 |
105 |
43 |
TD904.421B-3 |
42.1.3-分动箱总成-3 |
TRANSFER CASE ASSEMBLY-3 |
109 |
44 |
TD904.422A-1 |
42.2.1-分动箱传动轴及护罩总成-1 |
TRANSFER CASE COVER ASSEMBLY-1 |
111 |
45 |
TD904.422A-2 |
42.2.2-分动箱传动轴及护罩总成-2 |
TRANSFER CASE COVER ASSEMBLY-2 |
113 |
46 |
TD904.423 |
42.3-分动箱操纵总成 |
42.3-TRANSFER CASE CONTROL ASSEMBLY |
115 |
47 |
TD800.43-1 |
43.1-制动系总成-1 |
43BRAKING SYSTEM ASSEMBLY-1 |
117 |
48 |
TD800.43-2 |
43.2-制动系总成-2 |
43BRAKING SYSTEM ASSEMBLY-2 |
121 |
49 |
TD800.43-3 |
43.3-制动系总成-3 |
43BRAKING SYSTEM ASSEMBLY-3 |
123 |
50 |
TD800.43-4 |
43.4-制动系总成-4 |
43BRAKING SYSTEM ASSEMBLY-4 |
125 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
51 |
TD800.43-5 |
43.5-制动系总成-5 |
43BRAKING SYSTEM ASSEMBLY-5 |
127 |
52 |
FT800A.44.001 |
44-座椅安装总成 |
44SEAT INSTALLATION ASSEMBLY |
131 |
53 |
TD800.451G-1 |
45.1-驾驶室总成-1 |
45CAB ASSEMBLY-1 |
133 |
54 |
TD800.451G-2 |
45.1-驾驶室总成-2 |
DRIVER’S CAB ASSEMBLY-2 |
137 |
55 |
TD800.451G-3 |
45.1-驾驶室总成-3 |
DRIVER’S CAB ASSEMBLY-3 |
141 |
56 |
TD800.451G-4 |
45.1-驾驶室总成-4 |
DRIVER’S CAB ASSEMBLY-4 |
145 |
57 |
TD800.452-1 |
45.2.1-地板总成-1 |
FLOOR ASSEMBLY-1 |
147 |
58 |
TD800.452-2 |
45.2.2-地板总成-2 |
FLOOR ASSEMBLY-2 |
151 |
59 |
TD800.453B |
45.3-内顶衬总成 |
45.3-INNER TOP LINER ASSEMBLY |
153 |
60 |
TD800.454A |
45.4-操纵盖板总成 |
45.4-CONTROLLING COVER PLATE ASSEMBLY |
155 |
61 |
TD800.456 |
45.6-仪表台装配总成 |
45.6-DASHBOARD INSTALLATION ASSEMBLY |
157 |
62 |
TD800.457 |
45.7-前连接装置总成 |
45.7-FRONT CONNECTION EQUIPMENT ASSEMBLY |
159 |
63 |
TD800.458 |
45.8-后连接装置总成 |
45.8–REAR CONNECTING EQUIPMENT ASSEMBLY |
161 |
64 |
TD800.471D-1 |
47.1.1-机罩总成-1 |
BONNET ASSEMBLY-1 |
163 |
65 |
TD800.471D-2 |
47.1.2-机罩总成-2 |
BONNET ASSEMBLY-2 |
165 |
66 |
TD800.472B |
47.2-机罩下围板总成 |
47.2-BONNET LOW PLATE ASSEMBLY |
167 |
67 |
TD800.474B |
47.4-机罩锁操纵总成 |
47.4-BONNET LOCK CONTROL ASSEMBLY |
169 |
68 |
TD800.475F |
47.5-机罩密封装配总成 |
47.5-BONNET SEAL INSTALLATION ASSEMBLY |
171 |
69 |
TD900.481M |
48.1-发动机线束安装总成 |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
173 |
70 |
TD900.482L |
48.2-车身线束安装总成 |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
175 |
71 |
TD800.483A |
48.3-前灯线束安装总成 |
48.3-FRONT LAMP HARNESS INSTALLATION |
179 |
72 |
TD900.484A |
48.4-后灯线束安装总成 |
48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY |
181 |
73 |
TD800.485A |
48.5-蓄电池安装总成 |
48.5-BATTERY INSTALLATION ASSEMBLY |
183 |
74 |
TD900.486 |
48.6-顶灯线束安装总成 |
48.6-TOP LIGHT HARNESS INSTALLATION ASSEMBLY |
185 |
75 |
TD800.487 |
48.7-组合仪表总成 |
48.7-COMBINED INSTRUMENT ASSEMBLY |
187 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
76 |
FT300.49.001 |
49-工具箱总成 |
49-TOOL BOX ASSEMBLY |
189 |
77 |
TD800.501A |
50.1-主油箱总成 |
50.1-MAIN OIL TANK ASSEMBLY |
191 |
78 |
TD800.502 |
50.2-副油箱总成 |
50.2-AUXILIARY OIL TANK ASSEMBLY |
193 |
79 |
TD800.503A |
50.3-进出油管总成 |
50.3-OIL INLET/OUTLET PIPE ASSEMBLY |
195 |
80 |
TD800.55D-1 |
55.1-提升器装置总成-1 |
LIFT INSTALLATION ASSEMBLY-1 |
197 |
81 |
TD800.55D-2 |
55.2-提升器装置总成-2 |
LIFT INSTALLATION ASSEMBLY-2 |
201 |
82 |
TD800.55D-3 |
55.3-提升器装置总成-3 |
LIFT INSTALLATION ASSEMBLY-3 |
205 |
83 |
TD800.55D-4 |
55.4-提升器装置总成-4 |
LIFT INSTALLATION ASSEMBLY-4 |
209 |
84 |
FT800.56.001a-1 |
56.1-悬挂机构总成-1 |
SUSPENSION MECHANISM ASSEMBLY-1 |
213 |
85 |
FT800.56.001a-2 |
56.2-悬挂机构总成-2 |
SUSPENSION MECHANISM ASSEMBLY-2 |
215 |
86 |
FT800.56.001a-3 |
56.3-悬挂机构总成-3 |
SUSPENSION ASSEMBLY-3 |
217 |
87 |
TD800.57C-1 |
57.1-分配器装配总成-1 |
DISTRIBUTOR INSTALLATION ASSEMBLY-1 |
219 |
88 |
TD800.57C-2 |
57.2-分配器装配总成-2 |
DISTRIBUTOR INSTALLATION ASSEMBLY-2 |
223 |
89 |
TD800.57C-3 |
57.3-分配器装配总成-3 |
DISTRIBUTOR INSTALLATION ASSEMBLY-3 |
225 |
90 |
TD800.57C-4 |
57.4-分配器装配总成-4 |
DISTRIBUTOR INSTALLATION ASSEMBLY-4 |
227 |
91 |
FT804A.58H.001 |
58-油泵油管滤油器总成 |
58-OIL PUMP/PIPE/FILTER ASSEMBLY |
229 |
92 |
TD904.582A-1 |
58.2.1-多路阀油管总成-1 |
MULTI-WAY VALVE OIL PIPE ASSEMBLY-1 |
233 |
93 |
TD904.582A-2 |
58.2.2-多路阀油管总成-2 |
MULTI-WAY VALVE OIL PIPE ASSEMBLY-2 |
235 |
94 |
TD800.583A |
58.3-单路液压输出总成 |
58.3-SINGLE-WAY HYDRAULIC OUTPUT ASSEMBLY |
239 |
95 |
TA600.62ZC |
62-安全带 |
62-SAFETY BELT |
241 |
96 |
FT800.74B.001 |
74-前配重总成 |
74-FRONT BALLAST ASSEMBLY |
243 |
97 |
FT800.74B.002 |
74-前配重架总成 |
74-FRONT BALLAST BRACKET ASSEMBLY |
245 |
98 |
TD800.801 |
80.1-制动阀总成 |
80.1-BRAKE VALVE ASSEMBLY |
247 |
99 |
TD800.802 |
80.2-储气筒总成 |
80.2-AIR CYLINDER ASSEMBLY |
249 |
100 |
TD800.803 |
80.3-输气管路总成 |
80.3-AIR CONVEYING PIPELINE ASSEMBLY |
251 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
101 |
TD800.811A |
81.1-空调系统总成-驾驶室 |
81.1-AIR CONDITION SYSTEM ASSEMBLY-DRIVER’S |
253 |
102 |
TD900.812 |
81.2-空调系统总成-发动机 |
81.2-AIR CONDITION SYSTEM ASSEMBLY-ENGINE |
255 |
103 |
FT800.91B.001 |
91-后配重总成 |
91-REAR BALLAST ASSEMBLY |
259 |
104 |
TD804.311-1 |
前桥总成-1 |
31FRONT AXLE ASSEMBLY-1 |
261 |
105 |
TD804.311-2 |
前桥总成-2 |
31FRONT AXLE ASSEMBLY-2 |
263 |
106 |
TD804.311-3 |
前桥总成-3 |
31FRONT AXLE ASSEMBLY-3 |
267 |
107 |
TD804.311-4 |
前桥总成-4 |
31FRONT AXLE ASSEMBLY-4 |
271 |
108 |
TD804.311-5 |
前桥总成-5 |
31FRONT AXLE ASSEMBLY-5 |
273 |

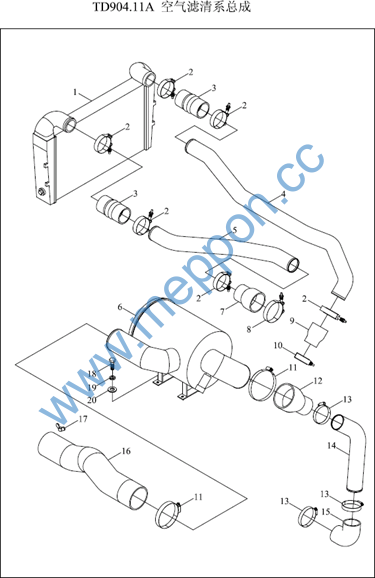

TD904.11A 11-空气滤清系总成 11-AIR CLEANER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD904.11.2 |
中冷器 |
INTERCOOLER |
1 |
2011-11_ |
10 |
SAEJ1508-SLTB42 |
环箍 |
Clip |
1 |
2011-11_ |
11 |
Q676127 |
B型蜗杆传动式软管环箍 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
12 |
TD904.11-11 |
空滤器连接胶管一 |
AIR FILTER CONNECTING RUBBER PIPE 1 |
1 |
2011-11_ |
13 |
Q67683 |
环箍 |
Clip |
3 |
2011-11_ |
14 |
TD904.11-01 |
空滤器连接管 |
AIR FILTER CONNECTING PIPE |
1 |
2011-11_ |
15 |
TD904.11-12 |
空滤器连接胶管二 |
AIR FILTER CONNECTING RUBBER PIPE 2 |
1 |
2011-11_ |
16 |
TD904.11-02 |
进气软管 |
AIR INLET HOSE |
1 |
2011-11_ |
17 |
GBT62-M10-A3L |
蝶形螺母 |
BUTTERFLY NUT |
1 |
2011-11_ |
18 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
19 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
2 |
SAEJ1508-SLTB54 |
环箍 |
Clip |
6 |
2011-11_ |
20 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
3 |
TD904.11-03 |
接管 |
CONNECTING TUBE |
2 |
2011-11_ |
4 |
TD904.11-05 |
中冷器出气管 |
AIR OUTLET PIPE OF INTERCOOLER |
1 |
2011-11_ |
5 |
TD904.11-06 |
中冷器进气管 |
AIR INLET PIPE OF INTERCOOLER |
1 |
2011-11_ |
6 |
TD904.11A.3 |
空滤器总成 |
AIR FILTER ASSEMBLY |
1 |
2011-11_ |
6 |
TD904.11A.3-05 |
滤芯总成 |
FILTER ELEMENT ASSEMBLY |
1 |
2011-11_ |
7 |
TD904.11-07 |
接管二 |
CONNECTING TUBE 2 |
1 |
2011-11_ |
8 |
SAEJ1508-SLTB74 |
环箍 |
Clip |
1 |
2011-11_ |
9 |
TD904.11-04 |
接管一 |
TUBE 1 |
1 |
2011-11_ |
TD904.131 13.1-冷却系总成 13.1-COOLING SYSTEM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6172.1-M10-A3L |
螺母 |
NUT |
6 |
2011-11_ |
10 |
FT650.13.112 |
橡胶垫块 |
RUBBER PAD BLOCK |
4 |
2011-11_ |
11 |
FT650.13.116 |
垫片 |
WASHER |
2 |
2011-11_ |
12 |
GBT6178-M10-A3L |
1型六角开槽螺母 |
NUT (PAGE81) |
2 |
2011-11_ |
13 |
GBT91-2.5X28-A0P |
开口销 |
PIN |
2 |
2011-11_ |
2 |
TD904.131.1 |
散热器总成 |
RADIATER ASSEMBLY |
1 |
2011-11_ |
3 |
Q67664 |
B型蜗杆传动式软管环箍 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
3 |
2011-11_ |
4 |
TD904.131-01 |
水箱进水胶管 |
WATER TANK INLET RUBBER HOSE |
1 |
2011-11_ |
5 |
JBT953-M10X280-Q-A2L |
等长双头螺柱 |
STUD |
1 |
2011-11_ |
6 |
FT650.13.135 |
橡胶垫块 |
RUBBER PAD BLOCK |
2 |
2011-11_ |
7 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
8 |
Q67670 |
B型蜗杆传动式软管环箍 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
1 |
2011-11_ |
9 |
TD800.131-02 |
水箱出水胶管 |
WATER TANK OUTLET RUBBER HOSE |
1 |
2011-11_ |
TD904.132 13.2-垫板焊接总成 13.2-MAT BOARD WELDMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
3 |
GBT97.1-10-AOP |
垫圈 |
WASHER |
4 |
2011-11_ |
4 |
TD800.132.2 |
电瓶安装支架 |
BATTERY INSTALLATION BRACKET |
1 |
2011-11_ |
5 |
TD800.132A.1 |
水箱垫板焊合 |
RADIATOR BACKING BOARD WELDMENT |
1 |
2011-11_ |
6 |
GBT5783-M12X25-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
7 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
8 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
