LOVOL TD824-1F461F20K Tractor Parts Catalogue 23
TD800.475C 47.5-机罩密封装配总成 47.5-BONNET SEAL INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M6-A2L |
NUT |
10 |
2011-11_ |
2 |
GBT93-6-A0P |
SPRING WASHER |
10 |
2011-11_ |
3 |
GBT97.1-6-A0P |
WASHER |
10 |
2011-11_ |
4 |
TD800.475C-01 |
WATER TANK SEAL PLATE |
1 |
2011-11_ |
4 |
TD800.475C-01 |
WATER TANK SEAL PLATE |
1 |
2011-11_ |
5 |
TD800.475B-01 |
WATER TANK SEAL BLOCK |
1 |
2011-11_ |
6 |
GBT5783-M6X20-A2L |
BOLT |
10 |
2011-11_ |
7 |
TD800.475C-02 |
SEAL PRESSURE STRIP |
1 |
2011-11_ |
8 |
TD800.475B-06 |
SEAL PRESSURE STRIP |
1 |
2011-11_ |
9 |
TD800.475B-04 |
SEAL STRIP |
1 |
2011-11_ |

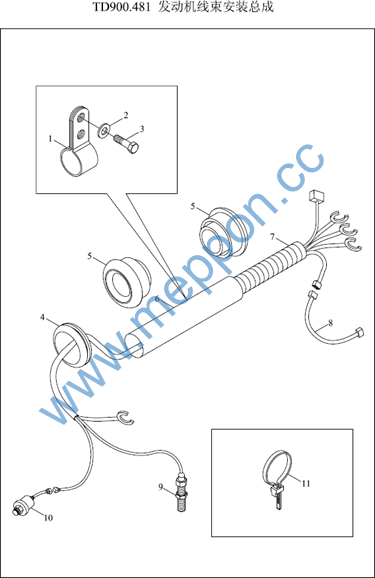

TD900.481 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.48L.108a |
FASTENING CLIP |
2 |
2011-11_ |
10 |
FT65.48.073a |
OIL PRESSURE SENSOR |
1 |
2010-01_ |
10 |
FT700.48G.073a |
OIL PRESSURE SENSOR |
1 |
2004-01_ |
11 |
Q67405100 |
PLASTIC FASTEN STRIP |
3 |
2011-11_ |
12 |
TD900.481.1 |
WATER TEMPERATURE SENSOR |
1 |
2009-04_ |
2 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
3 |
GBT5783-M10X20-A3L |
BOLT |
2 |
2011-11_ |
4 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
4 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
5 |
FT800.48L.107 |
SLEEVE |
2 |
2011-11_ |
6 |
FT800.48L.106 |
WIRE SLEEVE |
1 |
2011-11_ |
7 |
FT800A.48.024 |
ENGINE HARNESS ASSEMBLY |
1 |
2011-11_ |
8 |
FT800.48D.028 |
AIR CONDITION DESICCATOR HARNESS |
1 |
2011-11_ |
9 |
FT65.48.074 |
RPM SENSOR |
1 |
2011-11_ |

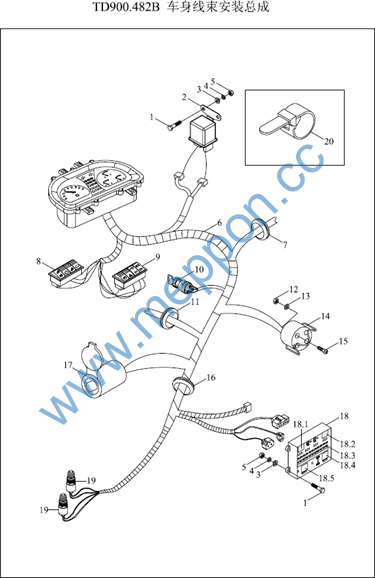

TD900.482B 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M6X12-A2L |
BOLT |
6 |
2011-11_ |
10 |
FT300.48.064 |
IGNITION LOCK |
1 |
2011-11_ |
11 |
FT800A.48L.101 |
RUBBER RING (1) |
1 |
2011-11_ |
12 |
GBT6170-M4-A2L |
NUT |
2 |
2011-11_ |
12 |
GBT6170-M4-A2L |
NUT |
2 |
2011-11_ |
13 |
GBT97.1-4-A0P |
WASHER |
2 |
2011-11_ |
14 |
FT800.48B.068 |
WORKING LIGHT SOCKET |
1 |
2011-11_ |
15 |
GBT68-M4X30-A1L |
SCREW |
2 |
2011-11_ |
16 |
FT800A.48L.106 |
RUBBER RING (5) |
1 |
2011-11_ |
17 |
FT800.48B.069 |
CHARGER SOCKET |
1 |
2011-11_ |
18 |
DE2383.51.6-06 |
FUSE |
3 |
2011-11_ |
18 |
DE2383.51.6-04 |
FUSE |
2 |
2011-11_ |
18 |
DE2383.51.6-05 |
FUSE |
8 |
2011-11_ |
18 |
TD800.482.3 |
ELECTRIC BOX |
1 |
2011-11_ |
18.1 |
TD800.482.3.2 |
FLASH RELAY |
1 |
2011-11_ |
18.2 |
TD800.482.3.3 |
LIGHT RELAY |
1 |
2011-11_ |
18.3 |
GE20H4.34.13-01 |
FUSE (5A) |
2 |
2011-11_ |
18.4 |
TD800.482.3.4 |
PREHEATING RELAY |
1 |
2011-11_ |
18.5 |
TD800.482.3.1 |
MAIN POWER RELAY |
1 |
2011-11_ |
19 |
FT300.48.033 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
2 |
FT300.48.055 |
STARTING RELAY |
1 |
2011-11_ |
20 |
3724D01-201 |
RELEASABLE TIE |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
WASHER |
6 |
2011-11_ |
4 |
GBT93-6-A0P |
SPRING WASHER |
6 |
2011-11_ |
5 |
GBT6170-M6-A2L |
NUT |
6 |
2011-11_ |
TD900.482B 48.2-车身线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
6 7 8 9 |
FT800A.48.020 FT800A.48L.102 TD800.482F.4 FT65.48.652 |
BODY HARNESS ASSEMBLY RUBBER RING (2) LEFT PADDLE SWITCH FOUR-FUNCTION SWITCH(TWO) |
1 1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |
TD800.483A 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
Q67405200 |
PLASTIC FASTEN STRIP |
1 |
2011-11_ |
10 |
GBT97.1-6-A0P |
WASHER |
2 |
2011-11_ |
11 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2011-11_ |
12 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
2 |
FT800A.48L.021 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
|
2 |
TD800.483A.1 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
3 |
FT600B.48B.031 |
FRONT LAMP COMBINATION ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.48.095 |
HARNESS TIGHTEN CLIP (1) |
2 |
2011-11_ |
5 |
GBT5783-M8X16-A2L |
BOLT |
3 |
2011-11_ |
6 |
GBT97.1-8-A0P |
WASHER |
3 |
2011-11_ |
7 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
8 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
9 |
FT65.48.340 |
ELECTRIC HORN |
1 |
2011-11_ |

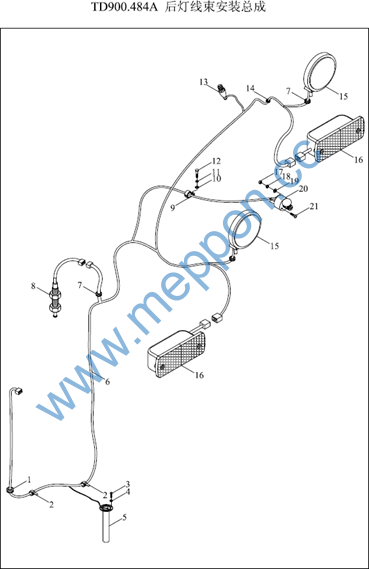

TD900.484A 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
1 |
TF1004.482-01 |
RUBBER RING |
1 |
2011-11_ |
10 |
GBT97.1-12-A0P |
WASHER |
1 |
2011-11_ |
11 |
GBT93-12-A0P |
SPRING WASHER |
1 |
2011-11_ |
12 |
GBT5783-M12X25-A3L |
BOLT |
1 |
2011-11_ |
13 |
FT65.48.087 |
AIR PRESSURE ALARM |
1 |
2011-11_ |
14 |
FT65.48.092 |
THROUGH HARNESS WASHER 3 |
2 |
2011-11_ |
15 |
FT800A.48L.053 |
REAR LAMP ASSEMBLY |
2 |
2011-11_ |
16 |
FT800A.48L.052 |
TAIL LAMP ASSEMBLY |
2 |
2004-01_ |
16 |
FT65.48.052a |
TAIL LAMP ASSEMBLY |
2 |
2012-02_ |
17 |
GBT6170-M5-A2L |
NUT |
3 |
2011-11_ |
18 |
GBT93-5-A0P |
WASHER |
3 |
2011-11_ |
19 |
GBT97.1-5-A0P |
WASHER |
3 |
2011-11_ |
2 |
3724D01-201 |
RELEASABLE TIE |
6 |
2011-11_ |
20 |
TD900.484.2 |
REAR TRAILER SOCKET |
1 |
2012-02_ |
20 |
FT65.48.080 |
REAR TRAILER SOCKET |
1 |
2004-01_ |
21 |
GBT819.1-M5X35-A2L |
CUNERSUNK FLAT HEAD SCREW WITH CROSS RECESS |
3 |
2011-11_ |
3 |
GBT818-M4X10-A2L |
SCREW |
5 |
2011-11_ |
4 |
GBT93-4-A0P |
WASHER |
5 |
2011-11_ |
5 |
TD800.484.2 |
OIL QUANTITY SENSOR |
1 |
2011-11_ |
6 |
TD800.484.1b |
REAR LAMP HARNESS ASSEMBLY |
1 |
2012-02_ |
6 |
TD800.484.1a |
REAR LAMP HARNESS ASSEMBLY |
1 |
2004-01_ |
7 |
FT65.48.094 |
RUBBER RING (2) |
3 |
2011-11_ |
8 |
FT800A.48L.088 |
PARKING BRAKE SWITCH |
1 |
2011-11_ |
9 |
FT800A.48L.106 |
RUBBER RING (5) |
1 |
2011-11_ |
TD800.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
10 |
FT65.48.112 |
POWER WIRE FIXING PLATE |
1 |
2011-11_ |
11 |
FT65.48.090 |
POWER WIRE |
1 |
|
11 |
FT65.48.090a |
BATTERY POWER WIRE |
1 |
2006-04_ |
11 |
FT65.48.090 |
POWER WIRE |
1 |
|
12 |
FT450.48.102 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2009-11_ |
12 |
TB450.485.1 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2010-08_ |
12 |
TG1204.485-03 |
RUBBER GASKET (1) |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
4 |
TG1204.485-02 |
BATTERY PRESS PLATE |
1 |
2011-11_ |
5 |
TG1204.485-01 |
U-TYPE PULL ROD OF BATTERY |
1 |
2011-11_ |
6 |
FT65.48.091 |
BODY GROUNDING WIRE |
1 |
2011-11_ |
7 |
TG1204.485.1 |
BATTERY ASSEMBLY |
1 |
2011-11_ |
8 |
TD800.485A-03 |
LOCKING CLAMP |
1 |
2011-11_ |
9 |
TD800.485A-04 |
HARNESS TIGHTEN CLIP |
1 |
2011-11_ |

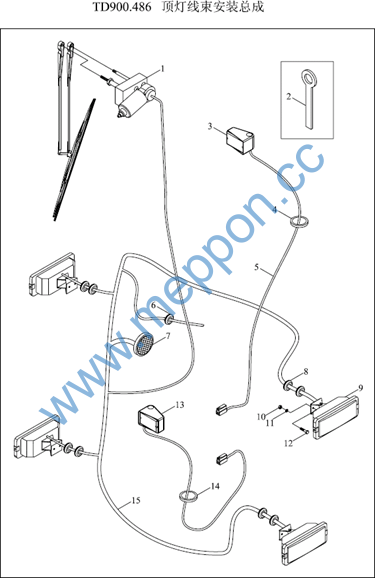

TD900.486 48.6-顶灯线束安装总成 48.6-TOP LIGHT HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.48.075 |
SCRAPER ASSEMBLY |
1 |
2011-11_ |
10 |
GBT6170-M6-A2L |
NUT |
12 |
2011-11_ |
11 |
GBT93-6-A0P |
SPRING WASHER |
12 |
2011-11_ |
12 |
GBT5783-M6X12-A2L |
BOLT |
8 |
2011-11_ |
13 |
FT65.48.084 |
LEFT RAIL LAMP ASSEMBLY |
1 |
2011-11_ |
14 |
FT65.48.103 |
RIGHT RUBBER SLEEVE |
1 |
2011-11_ |
15 |
TD900.486A.1 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
2011-11_ |
15 |
FT800A.48C.023 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
2004-01_ |
2 |
TA600.486-01 |
HARNESS TIGHTEN CLIP |
2 |
2011-11_ |
3 |
FT65.48.085 |
RIGHT RAIL LIGHT ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.48.104 |
LEFT RUBBER SLEEVE |
1 |
2011-11_ |
5 |
FT65.48.027 |
RIGHT ARMREST LIGHT WIRE |
2 |
2011-11_ |
6 |
FT65.48.093 |
RUBBER RING (ONE) |
1 |
2011-11_ |
7 |
FT65.48.056 |
INNER TOP LIGHT |
1 |
2011-11_ |
8 |
FT65.48.101 |
THROUGH HARNESS WASHER (4) |
8 |
2011-11_ |
9 |
FT650.48.082 |
TOP LIGHT ASSEMBLY |
4 |

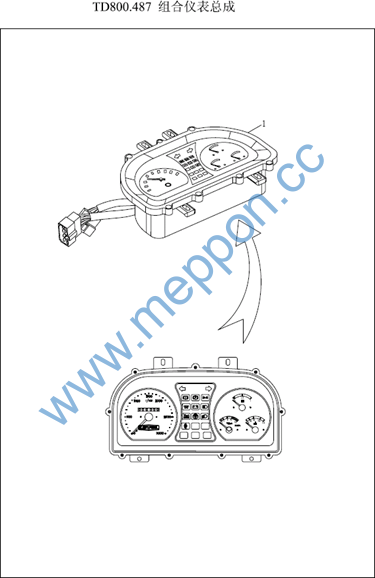

2011-11_ |
