LOVOL TD824-1F461F20K Tractor Parts Catalogue 20
FT800A.43C.001-6 43.6-制动系总成-6 43BRAKING SYSTEM ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.43.018 |
BRAKE OIL TANK |
1 |
2004-01_ |
1 |
TG1204.433.2 |
BRAKE OIL TANK ASSEMBLY |
1 |
2010-04_ |
10 |
FT800A.43C.018 |
BRAKE PUMP ASSEMBLY |
1 |
2011-11_ |
11 |
GBT97.1-10-A0P |
WASHER |
3 |
2011-11_ |
12 |
GBT5783-M10X30-A3L |
BOLT |
3 |
2011-11_ |
2 |
GBT5783-M10X20-A3L |
BOLT |
2 |
2011-11_ |
3 |
GBT93-10-A0P |
WASHER |
5 |
2011-11_ |
4 |
TD800.43.2 |
BRAKE OIL TANK BRACKET WELDMENT |
1 |
2011-11_ |
5 |
TG1204.433-04 |
CLAMP RING |
2 |
2011-11_ |
6 |
Q67516 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
7 |
FT800A.43C.105 |
OIL CONVEYING HOSE |
2 |
2011-11_ |
8 |
FT800.43.115 |
OIL PIPE JOINT SCREW |
2 |
2011-11_ |
9 |
JBT982-12 |
COMBINED SEAL GASKET |
4 |
2011-11_ |

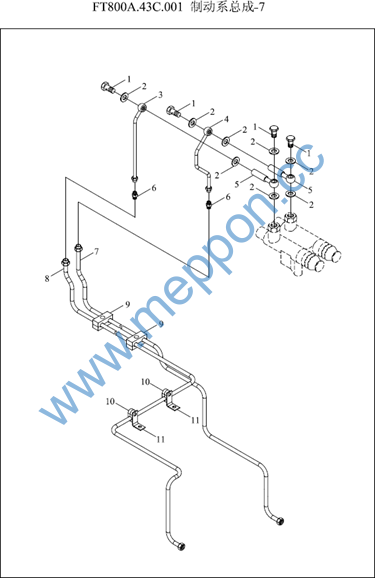

FT800A.43C.001-7 43.7-制动系总成-7 BREAKE SYSTEM ASSEMBLY-7
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.43.115 |
OIL PIPE JOINT SCREW |
4 |
2011-11_ |
10 |
F600190 |
PIPE CLAMP COMBINATION(5) |
2 |
2011-11_ |
11 |
FT800A.43.335 |
FIXED PLATE OF OIL PIPE |
2 |
2011-11_ |
2 |
JBT982-12 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
3 |
FT800A.43C.011a |
LEFT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2004-01_ |
3 |
FT800A.43C.011b |
LEFT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2011-01_ |
4 |
FT800A.43C.012a |
RIGHT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2004-01_ |
4 |
FT800A.43C.012b |
RIGHT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2011-01_ |
5 |
FT800A.43C.017 |
PIPE JOINT WELDMENT UNIT |
2 |
2011-11_ |
6 |
FT800A.43.315 |
JOINT |
2 |
2011-11_ |
7 |
FT800A.43.057b |
RIGHT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
7 |
FT800A.43.057a |
RIGHT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2004-01_ |
8 |
FT800A.43.056b |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
8 |
FT800A.43.056b |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
8 |
FT800A.43.056a |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2004-01_ |
9 |
F600210 |
PIPE CLAMP COMBINATION(6) |
2 |
2011-11_ |
FT800A.44.001 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 2 3 4 |
FT800A.44.011 GBT5783-M12X35-A3L GBT5783-M12X35-A3L GBT93-12-A0P GBT97.1-12-A0P |
SEAT ASSEMBLY BOLT BOLT SPRING WASHER WASHER |
1 4 4 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

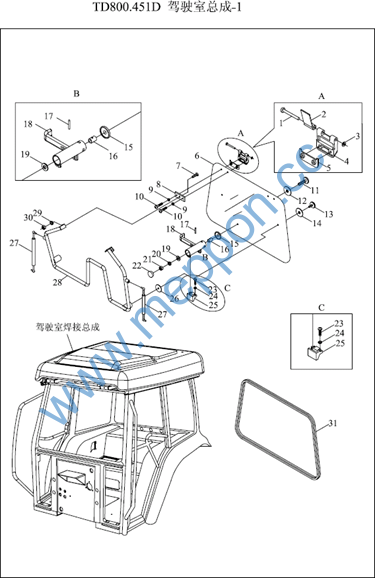

TD800.451D-1 45.1-驾驶室总成-1 45CAB ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT65.45.080 |
REAR WINDOW ASSEMBLY |
1 |
2011-11_ |
1 |
FT65.45.834 |
REAR WINDOW HINGE PIN |
2 |
2011-11_ |
10 |
GBT818-M6X16-A2L |
SCREW |
4 |
2011-11_ |
11 |
FT65.45.829 |
BOLT ROD |
1 |
2011-11_ |
12 |
FT65.45.839 |
REAR WINDOW LOCKING BOLT WASHER |
1 |
2011-11_ |
13 |
FT65.45.825 |
CAST BOLT |
2 |
2011-11_ |
14 |
FT65.45.836 |
CAST BOLT WASHER |
2 |
2011-11_ |
15 |
FT65.45.838 |
SEAL GASKET |
1 |
2011-11_ |
16 |
FT65.45.830 |
SLEEVE |
1 |
2011-11_ |
17 |
FT65.45.828 |
REAR WINDOW LOCKING PIN |
1 |
2011-11_ |
18 |
FT65.45.831 |
LOCK BODY |
1 |
2011-11_ |
19 |
FT65.45.827 |
WASHER |
1 |
2011-11_ |
2 |
FT65.45.835 |
REAR WINDOW HINGE PLATE |
1 |
2011-11_ |
20 |
GBT93-12-A0P |
SPRING WASHER |
1 |
2011-11_ |
21 |
GBT6170-M12-A3L |
NUT |
1 |
2011-11_ |
22 |
FT65.45.826 |
COVER REAR |
1 |
2011-11_ |
23 |
GBT5783-M5X20-A2L |
BOLT |
2 |
2011-11_ |
24 |
GBT93-5-A0P |
WASHER |
2 |
2011-11_ |
25 |
FT65.45.837 |
CLAMP BLOCK |
1 |
2011-11_ |
26 |
FT65.45.840 |
FIXED BLOCK WASHER |
2 |
2011-11_ |
27 |
FT65.45.818 |
REAR WINDOW PNEUMATIC SPRING |
2 |
2011-11_ |
28 |
FT65.45.082A |
REAR WINDOW HANDLE ASSEMBLY |
1 |
2011-11_ |
29 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
3 |
GBT896-6 |
SNAP RING |
2 |
2011-11_ |
30 |
GBT6170-M8-A2L |
NUT |
2 |
2011-11_ |
TD800.451D-1 45.1-驾驶室总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
31 4 5 6 7
8 9 |
FT65.45.812 FT65.45.832 FT65.45.833 FT65.45.811 GBT818-M8X16-A2L
FT65.45.824 GBT93-6-A0P |
REAR WINDOW SEAL STRIP BASE SEAT BASE SEAT WASHER BACK WINDOW GLASS SCREW
PRESSURE COVER SPRING WASHER |
1 2 2 1 2
2 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

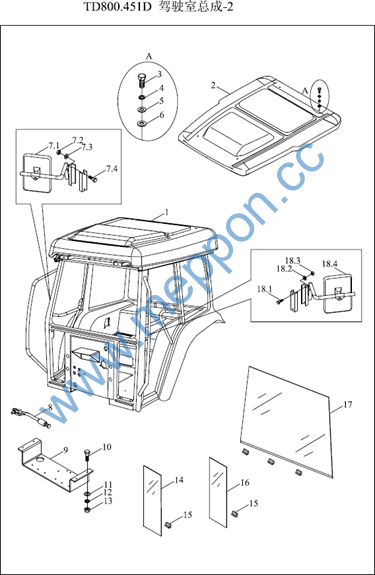

TD800.451D-2 45.1-驾驶室总成-2 DRIVER’S CAB ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT65.45.611 |
FRONT WINDSHIELD |
1 |
2011-11_ |
1 |
FT800A.45G.010 |
DRIVER’S CAB WELDMENT ASSEMBLY |
1 |
2011-11_ |
10 |
GBT5783-M6X20-A2L |
BOLT |
4 |
2011-11_ |
13 |
GBT6170-M6-A2L |
NUT |
4 |
2011-11_ |
14 |
FT800A.45.613 |
RIGHT FRONT LOWER WINDOW GLASS |
1 |
2011-11_ |
15 |
FT65.45.604 |
GLASS MAT BLOCK |
10 |
2011-11_ |
15 |
FT65.45.604 |
GLASS MAT BLOCK |
10 |
2011-11_ |
16 |
FT800A.45.612 |
LEFT FRONT LOWER WINDOW GLASS |
1 |
2011-11_ |
17 |
FT704.45D.611 |
FRONT WINDSHIELD |
1 |
2004-01_ |
18 |
FT65.45.059 |
RIGHT REAR VIEW MIRROR |
1 |
2011-11_ |
18.1 |
GBT5782-M6X70-A2L |
BOLT |
2 |
2011-11_ |
18.2 |
GBT97.1-6-A0P |
WASHER |
2 |
2011-11_ |
18.3 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
18.4 |
FT65.45.059 |
RIGHT REAR VIEW MIRROR |
1 |
2011-11_ |
2 |
FT800A.45.090 |
TOP COVER ASSEMBLY |
1 |
2011-11_ |
3 |
GBT5783-M10X55-A3L |
BOLT |
4 |
|
4 |
GBT93-10-A0P |
WASHER |
10 |
2011-11_ |
5 |
GBT97.1-10-A0P |
WASHER |
10 |
2011-11_ |
6 |
FT65.45.839 |
REAR WINDOW LOCKING BOLT WASHER |
4 |
2011-11_ |
7 |
FT65.45.058 |
LEFT REAR VIEW MIRROR |
1 |
2011-11_ |
7.1 |
FT800A.45.058 |
LEFT REAR MIRROR INSTALLATION |
1 |
|
7.2 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
7.4 |
GBT5782-M6X70-A2L |
BOLT |
2 |
2011-11_ |
8 |
FT65.45.017 |
SUPPORTING PLATE ASSEMBLY |
2 |
2011-11_ |
9 |
FT800A.45.160 |
SUPPORTING BOARD |
1 |
2011-11_ |

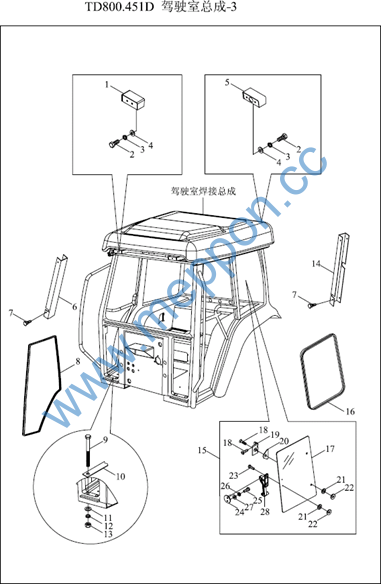

TD800.451D-3 45.1-驾驶室总成-3 DRIVER’S CAB ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.45.098 |
FRONT UPPER LAMP BRACKET ASSEMBLY |
2 |
2011-11_ |
10 |
FT800.45.949 |
SEAL GLUE |
999 |
2011-11_ |
11 |
GBT97.1-12-A0P |
WASHER |
12 |
2011-11_ |
12 |
GBT93-12-A0P |
SPRING WASHER |
16 |
2011-11_ |
13 |
GBT6170-M12-A3L |
NUT |
12 |
2011-11_ |
14 |
FT65.45.309 |
LEFT MIDDLE COLUMN UPHOLSTERY |
1 |
2011-11_ |
15 |
FT65T.45.070 |
LEFT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
15 |
FT65T.45.071 |
RIGHT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
16 |
FT65.45.713 |
SIDE WINDOW SEAL STRIP |
2 |
2011-11_ |
16 |
FT65.45.713 |
SIDE WINDOW SEAL STRIP |
2 |
2011-11_ |
17 |
FT65T.45.711 |
LEFT SIDE WINDOW GLASS |
1 |
2011-11_ |
17 |
FT65T.45.712 |
RIGHT WINDOW GLASS |
1 |
2011-11_ |
18 |
GBT819-M8X16-A2L |
SCREW |
12 |
2011-11_ |
19 |
FT65.45.730 |
SIDE WINDOW HINGE UNIT |
4 |
2011-11_ |
2 |
GBT5783-M6x16-A2L |
BOLT |
8 |
2011-11_ |
20 |
FT65.45.715 |
SIDE WINDOW MOVABLE HINGE WASHER |
4 |
2011-11_ |
21 |
FT65.45.720 |
RUBBER WASHER |
8 |
2011-11_ |
22 |
FT65.45.719 |
SIDE WINDOW CAST NUT |
8 |
2011-11_ |
23 |
GBT5783-M8X16-A2L |
BOLT |
2 |
2011-11_ |
24 |
FT65.45.750 |
PIN UNIT |
2 |
2011-11_ |
25 |
GBT818-M5X20-A2L |
SCREW |
2 |
2011-11_ |
26 |
GBT93-5-A0P |
WASHER |
2 |
2011-11_ |
27 |
GBT97.1-5-A0P |
WASHER |
2 |
2011-11_ |
28 |
FT65.45.741 |
RIGHT WINDOW FORK UNIT |
1 |
2011-11_ |
28 |
FT65.45.740 |
LEFT SIDE WINDOW FORK UNIT |
1 |
2011-11_ |
TD800.451D-3 45.1-驾驶室总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
3 4 5 6 7
8 9 |
GBT93-6-A0P GBT97.1-6-A0P FT65.45.097 FT65.45.310 TG1254.452-18
FT65.45.555 GBT5783-M12X80-A2L |
SPRING WASHER WASHER REAR UPPER LAMP BRACKET ASSEMBLY BIG ADORNING BUTTON DOOR CUSHION STRIP BOLT |
12 12 2 1 8
2 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |
