LOVOL TD824-1F461F20K Tractor Parts Catalogue 19
FT804A.42.001-3 42.3-分动箱总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
5 6 7 7 8
8 9 |
GBT75-M10X25-A3L GBT6170-M10 FT804.42.104a FT804.42.104a GBT283-NJ305E
GBT283-NJ305E GBT893.1-62 |
SCREW NUT M10 MIDDLE GEAR SHAFT MIDDLE GEAR SHAFT BEARING
BEARING BLOCKING RING – HOLE |
1 1 1 1 2
2 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |
FT804A.42.001-4 42.4-分动箱总成-4 TRANSFER CASE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT804.42.110 |
SCREW PLUG |
1 |
2011-11_ |
10 |
GBT6170-M10 |
NUT M10 |
2 |
2011-11_ |
11 |
FT804A.42.121 |
GUIDE PIPE |
1 |
2011-11_ |
11 |
FT804A.42.121 |
GUIDE PIPE |
1 |
2011-11_ |
12 |
FT804A.42.122 |
CONTROL ROD |
1 |
2011-11_ |
13 |
GBT5781-M10X25-A3L |
BOLT |
2 |
2011-11_ |
14 |
GBT93-10-AOP |
WASHER |
2 |
2011-11_ |
15 |
FT804.42.150 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
16 |
GBT882-B8X26 |
PIN |
1 |
2011-11_ |
17 |
FT804A.42.012 |
ROCKER WELDMENT |
1 |
2011-11_ |
18 |
GBT97.1-8-A0P |
WASHER |
1 |
2011-11_ |
19 |
GBT882-3.2X20 |
PIN |
1 |
2011-11_ |
2 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
2 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
20 |
GBT879.1-8X30 |
PIN |
1 |
2011-11_ |
21 |
FT804.42.106 |
SIDE COVER |
1 |
2011-11_ |
22 |
GBT3452.1-17X1.8G |
O-SEAL RING |
2 |
2011-11_ |
23 |
FT804.42.010 |
ROTARY SHAFT WELDMENT |
1 |
2011-11_ |
3 |
GBT3081-Ⅰ-1.4X100 |
ZINC-COATED STEEL WIRE |
1 |
2011-11_ |
4 |
FT800.37.194 |
LOCKING SCREW |
1 |
2011-11_ |
5 |
FT804.42.107 |
RELEASE SHIFT FORK |
1 |
2011-11_ |
6 |
FT804.42.108 |
FORK SHAFT |
1 |
2011-11_ |
7 |
GBT308-10-G100-b |
BALL |
1 |
2011-11_ |
8 |
FT804.42.151 |
SPRING |
1 |
2011-11_ |
9 |
FT65.38.051 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
FT800A.43C.001 43-制动系总成 43-BRAKE SYSTEM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800A.43C.001-1 |
43BRAKING SYSTEM ASSEMBLY-1 |
0 |
2011-11_ |
0 |
FT800A.43C.001-2 |
43BRAKING SYSTEM ASSEMBLY-2 |
0 |
2011-11_ |
0 |
FT800A.43C.001-3 |
43BRAKING SYSTEM ASSEMBLY-3 |
0 |
2011-11_ |
0 |
FT800A.43C.001-5 |
43BRAKING SYSTEM ASSEMBLY-5 |
0 |
2011-11_ |
0 |
FT800A.43C.001-6 |
43BRAKING SYSTEM ASSEMBLY-6 |
0 |
2011-11_ |
0 |
FT800A.43C.001-7 |
BREAKE SYSTEM ASSEMBLY-7 |
0 |
2011-11_ |
0 |
FT800A.43C.001-4 |
43BRAKING SYSTEM ASSEMBLY-4 |
0 |
2011-11_ |
11 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
9 |
GBT882-B10X30 |
PIN |
1 |
2011-11_ |

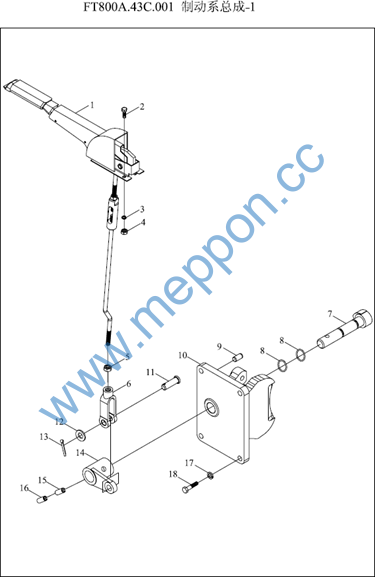

FT800A.43C.001-1 43.1-制动系总成-1 43BRAKING SYSTEM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800A.43.014 |
HANDLE BRAKE ASSEMBLY |
1 |
2011-11_ |
1 |
FT800A.43.051 |
HAND BRAKE CONTROLLING HANDLE ASSEMBLY |
1 |
2011-11_ |
10 |
FT800.43.132 |
COVER SEAT |
1 |
2011-11_ |
11 |
GBT882-B10X30 |
PIN |
1 |
2011-11_ |
12 |
GBT97.1-10-AOP |
WASHER |
1 |
2011-11_ |
13 |
GBT5781-M10X30-A3L |
BOLT |
4 |
2004-01_ |
14 |
FT800A.43.321 |
ROTARY HANDLE |
1 |
2011-11_ |
15 |
GBT879.1-8X30 |
PIN |
1 |
2011-11_ |
16 |
GBT879.1-5X30 |
PIN |
1 |
2011-11_ |
17 |
GBT93-10 |
WASHER 10 |
4 |
2011-11_ |
18 |
GBT5783-M10X30-A3L |
BOLT |
4 |
2011-11_ |
2 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
3 |
GBT93-8 |
WASHER 8 |
4 |
2011-11_ |
4 |
GBT6170-M8-A2L |
NUT |
4 |
2011-11_ |
5 |
GBT6171-M10X1-A2L |
NUT |
1 |
2011-11_ |
6 |
FT800.21.240 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
7 |
FT800.43.169 |
BRAKE CAMSHAFT |
1 |
2011-11_ |
8 |
GBT3452.1-15.0X2.65 |
O-SEAL RING |
2 |
2011-11_ |
9 |
GBT882-B10×30 |
PIN |
1 |
2011-11_ |
FT800A.43C.001-2 43.2-制动系总成-2 43BRAKING SYSTEM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800A.43.014 |
HANDLE BRAKE ASSEMBLY |
1 |
2011-11_ |
1 |
FT800.43.194 |
BOLT |
2 |
2011-11_ |
10 |
FT800.43.145 |
ADJUSTING WASHER |
999 |
2011-11_ |
2 |
GBT854-10 |
WASHER |
2 |
2011-11_ |
2 |
GBT854-10 |
WASHER |
2 |
2011-11_ |
3 |
FT800.43.131 |
PRESSURE PLATE |
1 |
2011-11_ |
4 |
FT800.43.023 |
FRICTION PLATE UNIT |
2 |
2011-11_ |
5 |
FT800.43.024 |
MIDDLE FRICTION PLATE UNIT |
1 |
2011-11_ |
6 |
FT800.43.141 |
STEEL PIECE |
2 |
2011-11_ |
7 |
GBT894.1-48 |
RETAINER RING |
1 |
2011-11_ |
8 |
FT800.43.136 |
SPLINE BUSH WHEEL |
1 |
2011-11_ |
9 |
FT800.43.142 |
ADJUSTING WASHER |
999 |
2011-11_ |

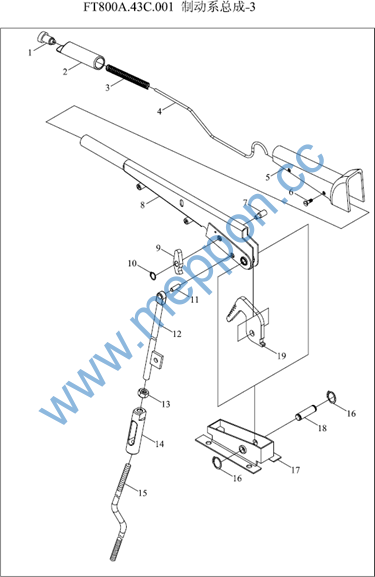

FT800A.43C.001-3 43.3-制动系总成-3 43BRAKING SYSTEM ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800A.43.051 |
HAND BRAKE CONTROLLING HANDLE ASSEMBLY |
1 |
2011-11_ |
0 |
FT800A.43.014 |
HANDLE BRAKE ASSEMBLY |
1 |
2011-11_ |
1 |
FT800A.21.045 |
BUTTON ASSEMBLY |
1 |
2011-11_ |
10 |
GBT894.1-6 |
SNAP RING |
1 |
2011-11_ |
11 |
FT800A.21.323 |
PIN |
1 |
2011-11_ |
12 |
FT800A.43.070 |
PULL ROD WELDMENT |
1 |
2011-11_ |
13 |
GBT6171-M10X1-A2L |
NUT |
1 |
2011-11_ |
14 |
TG1204.435-01 |
ADJUSTING SLEEVE |
1 |
2011-11_ |
15 |
FT800A.43.403 |
HANDLE BRAKE LONG PULL ROD |
1 |
2011-11_ |
16 |
GBT894.1-13 |
SNAP RING |
2 |
2011-11_ |
17 |
FT800A.43.058 |
HANDLE FIXING SEAT WELDMENT OF HAND BRAKE |
1 |
2011-11_ |
18 |
FT800A.21.321 |
PIN |
1 |
2011-11_ |
19 |
FT800A.43.310 |
RATCHET WHEEL |
1 |
2011-11_ |
2 |
FT800A.21.319 |
CONTROLLING HANDLE SLEEVE |
1 |
2011-11_ |
3 |
FT800.43.180 |
SPRING |
1 |
2011-11_ |
4 |
FT800A.21.315 |
TOP ROD |
1 |
2011-11_ |
5 |
FT800A.21.320 |
BONNET |
1 |
2011-11_ |
6 |
GBT68-M4X10-A2L |
4 |
2011-11_ |
|
7 |
FT800A.21.322 |
SMALL PIN SHAFT |
1 |
2011-11_ |
8 |
FT800A.21.044 |
CONTROLLING HANDLE ASSEMBLY |
1 |
2011-11_ |
9 |
FT800A.21.314 |
PAWL |
1 |
2011-11_ |
FT800A.43C.001-4 43.4-制动系总成-4 43BRAKING SYSTEM ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800.43.015 |
BREAK ASS. |
1 |
2011-11_ |
1 |
FT800.43.149 |
O-SEAL RING |
2 |
2011-11_ |
10 |
FT800.43.173 |
SPRING |
6 |
2011-11_ |
11 |
GBT879.1-5X16 |
PIN |
1 |
|
12 |
FT800.43.150 |
O-SEAL RING |
2 |
2011-11_ |
13 |
FT800.43.151 |
BRAKE PISTON |
2 |
2011-11_ |
14 |
FT800.43.027 |
FRICTION PLATE UNIT |
2 |
2011-11_ |
15 |
FT800.43.147 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2004-01_ |
15 |
FT800.43.147B |
LEFT BRAKE CYLINDER HOUSING |
1 |
2011-01_ |
15 |
FT800.43.147 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2004-01_ |
2 |
FT800.43.153 |
RIGHT BRAKE CYLINDER |
1 |
2004-01_ |
2 |
FT800.43.153 |
RIGHT BRAKE CYLINDER |
1 |
2004-01_ |
2 |
FT800.43.153B |
RIGHT BRAKE CYLINDER |
1 |
2011-01_ |
3 |
FT800.43.152 |
DISCHARGE AIR PLUG |
2 |
2011-11_ |
4 |
FT800.43.156 |
2 |
2011-11_ |
|
5 |
JBT982-16 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
6 |
FT800.43.130 |
JOINT BODY |
2 |
2011-11_ |
7 |
GBT3452.1-10.0X1.80G |
O-SEAL RING |
2 |
2011-11_ |
8 |
JBT982-10 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
8 |
JBT982-10 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
9 |
TG1204.431-08 |
SCREW PLUG |
2 |
2011-11_ |

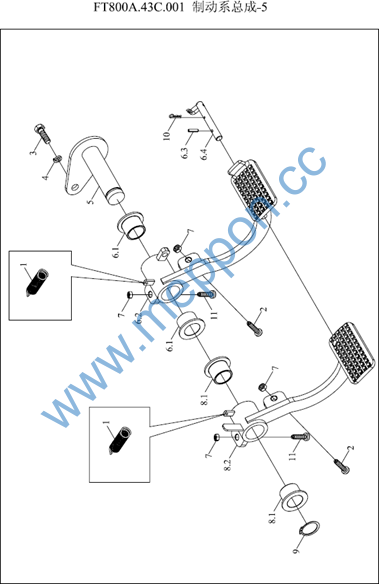

FT800A.43C.001-5 43.5-制动系总成-5 43BRAKING SYSTEM ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.21.215 |
AUXILIARY CLUTCH RETURN SPRING |
2 |
|
1 |
TD800.43-01 |
PEDAL RETURN SPRING |
2 |
2010-03_ |
10 |
FT800A.43.401 |
PIN |
1 |
2011-11_ |
11 |
FT800.43.030 |
ADJUSTING SCREW |
2 |
2011-11_ |
2 |
FT800.43.103 |
ADJUSTING SCREW |
2 |
2011-11_ |
3 |
GBT5783-M8X20-A2L |
BOLT |
1 |
2011-11_ |
4 |
GBT93-8-A0P |
WASHER |
1 |
2011-11_ |
5 |
FT800A.43.053 |
BRAKE PEDAL SUPPORT SHAFT WELDMENT |
1 |
2011-11_ |
6 |
FT800A.43C.014 |
RIGHT BRAKE ROCKER UNIT |
1 |
2011-11_ |
6.1 |
FT800A.43.307 |
BRAKE PEDAL HUB BUSH |
2 |
2011-11_ |
6.2 |
FT800A.43C.016 |
RIGHT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
6.3 |
GBT879.1-5X16 |
PIN |
1 |
2011-11_ |
6.4 |
FT800A.43.065 |
BRAKE CONNECTING LOCK ROD WELDMENT |
1 |
2011-11_ |
7 |
GBT6170-M10-A3L |
NUT |
4 |
2011-11_ |
8 |
FT800A.43C.013 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
8.1 |
FT800A.43.307 |
BRAKE PEDAL HUB BUSH |
2 |
2011-11_ |
8.2 |
FT800A.43C.015 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
9 |
GBT894.1-30 |
RETAINER RING |
1 |
2011-11_ |
