LOVOL TD824-1F161F18K Tractor Parts Catalogue 18

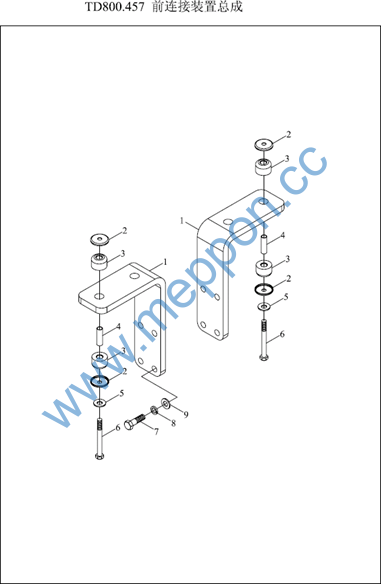

TD800.457 45.7-前连接装置总成 45.7-FRONT CONNECTION EQUIPMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.457-01 |
前连接板 |
FRONT CONNECTING PLATE |
2 |
2011-11_ |
2 |
FT800A.45.112 |
减震垫座 |
SHOCK ABSORBER SEAT |
8 |
2011-11_ |
3 |
FT800A.45.110 |
减震块 |
ABSORBER |
8 |
2011-11_ |
4 |
FT800A.45.111 |
间管 |
SPACER SPOOL |
4 |
2011-11_ |
5 |
GBT96-16-A0P |
大垫圈 |
WASHER |
4 |
2011-11_ |
6 |
GBT5782-M16X130-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
7 |
GBT5783-M16X45 |
螺栓 |
BOLT |
8 |
|
8 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
8 |
2011-11_ |
9 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |

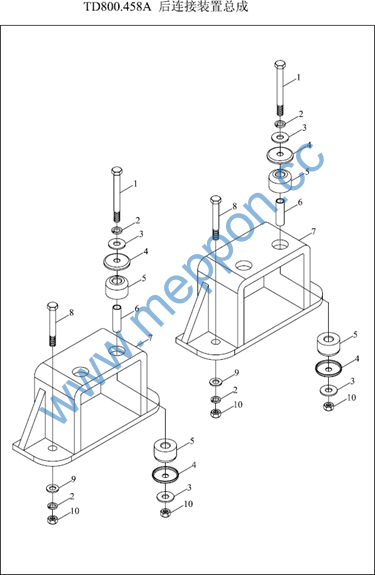

TD800.458A 45.8-后连接装置总成 45.8–REAR CONNECTING EQUIPMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5782-M16X160-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
10 |
GBT6170-M16-A3L |
螺母M16-A3L |
NUT M16-A3L |
8 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |
3 |
GBT96.1-16-A0P |
垫圈16-A0P |
WASHER |
8 |
2011-11_ |
4 |
FT800A.45.112 |
减震垫座 |
SHOCK ABSORBER SEAT |
8 |
2011-11_ |
5 |
FT800A.45.110 |
减震块 |
ABSORBER |
8 |
2004-01_ |
5 |
TD800.457B.1.2 |
减震块 |
ABSORBER |
8 |
2009-06_ |
5 |
TD800.457B.1.2 |
减震块 |
ABSORBER |
8 |
2009-06_ |
6 |
FT800A.45.111 |
间管 |
SPACER SPOOL |
4 |
2011-11_ |
7 |
FT800A.45C.014 |
地板后连接焊合件 |
FLOOR REAR CONNECTING WELDMENT |
2 |
2011-11_ |
8 |
GBT5783-M16X90-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
9 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |

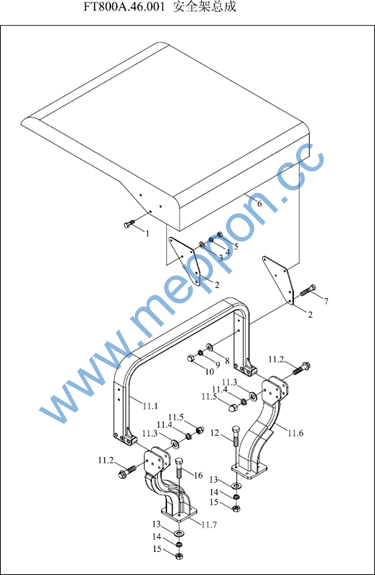

FT800A.46.001 46-安全架总成 46-SAFETY FRAME ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
10 |
GBT802-M12-A2L |
螺母 |
NUT |
4 |
|
11 |
FT800A.46.040 |
支撑梁安装总成 |
SUPPORT BEAM INSTALLATION ASSEMBLY |
1 |
2011-11_ |
11 |
FT800A.46.040 |
支撑梁安装总成 |
SUPPORT BEAM INSTALLATION ASSEMBLY |
1 |
2011-11_ |
11.1 |
FT800A.46.010 |
安全架上梁总成 |
SAFETY FRAME UPPER BEAM ASSEMBLY |
1 |
2011-11_ |
11.1 |
FT800A.46.010 |
安全架上梁总成 |
SAFETY FRAME UPPER BEAM ASSEMBLY |
1 |
2011-11_ |
11.2 |
GBT5782-M16X100-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
11.3 |
GBT95-16-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
11.4 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
11.5 |
GBT802-M16 |
组合式盖形螺母 |
NUT |
6 |
|
11.6 |
FT800A.46.030 |
右支撑梁总成 |
RIGHT SUPPORT BEAM ASSEMBLY |
1 |
2011-11_ |
11.7 |
FT800A.46.020 |
左支撑梁总成 |
LEFT SUPPORT BEAM ASSEMBLY |
1 |
2011-11_ |
12 |
GBT5782-M16X90-A2L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
13 |
GBT96-16-A0P |
大垫圈 |
WASHER |
8 |
2011-11_ |
14 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |
15 |
GBT6170-M16-A3L |
螺母M16-A3L |
NUT M16-A3L |
8 |
2011-11_ |
2 |
FT800A.46.101 |
遮阳棚固定板 |
SHADOW LOCKING PLATE |
2 |
2011-11_ |
3 |
FT400.46.021 |
垫圈合件 |
WASHER UNIT |
6 |
2011-11_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
5 |
GBT802-M10-6 |
组合式盖形螺母 |
NUT |
6 |
2011-11_ |
6 |
FT65.46A.012 |
遮阳棚总成 |
SHADOW ASSEMBLY |
1 |
2004-01_ |
6 |
FT800A.46.480 |
遮阳棚 |
SHADOW |
1 |
2011-05_ |
7 |
GBT5782-M12x80-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
8 |
GBT95-12-A0P |
垫圈12-A0P |
WASHER |
4 |
2011-11_ |
9 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |

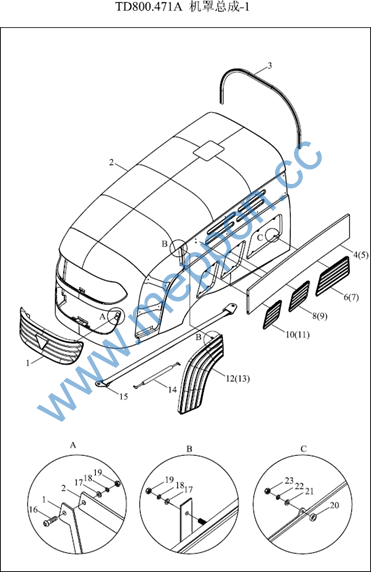

TD800.471A-1 47.1.1-机罩总成-1 BONNET ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TG1204.471A-05 |
机罩前脸网眼板 |
BONNET FRONT MESH BOARD |
1 |
2011-11_ |
10 |
FT800B.47.306 |
左前下栅格 |
LEFT FRONT LOWER GRID |
1 |
2011-11_ |
11 |
FT800B.47.307 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
11 |
FT800B.47.307 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
12 |
TG1204.471A-03 |
机罩左侧网眼板 |
BONNET LEFT MESH PLATE |
1 |
2011-11_ |
12 |
TG1204.471A-03 |
机罩左侧网眼板 |
BONNET LEFT MESH PLATE |
1 |
2011-11_ |
13 |
TG1204.471A-04 |
机罩右侧网眼板 |
BONNET RIGHT MESH PLATE |
1 |
2011-11_ |
14 |
TD800.471A-01 |
机罩气弹簧 |
BONNET PNEUMATIC SPRING |
2 |
2011-11_ |
15 |
TD800.471A-02 |
机罩拉绳 |
BONNET PULL WIRE |
1 |
2011-11_ |
16 |
GBT5783-M6X16-A3L |
螺栓 |
BOLT |
19 |
2011-11_ |
17 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
20 |
2011-11_ |
18 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
20 |
2011-11_ |
19 |
GBT6170-M6-A2L |
螺母 |
NUT |
20 |
2011-11_ |
2 |
TD800.471A.1 |
机罩焊合 |
BONNET WELDMENT |
1 |
2011-11_ |
20 |
TB400B.471-18 |
垫块 |
PAD BLOCK |
24 |
2011-11_ |
21 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
40 |
2011-11_ |
22 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
40 |
2011-11_ |
23 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
40 |
2011-11_ |
3 |
FT800B.47.242 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2011-11_ |
4 |
FT800B.47.304 |
左后装饰板 |
LEFT REAR ADORN BOARD |
1 |
2011-11_ |
5 |
FT800B.47.305 |
右后装饰板 |
RIGHT REAR ADORN BOARD |
1 |
2011-11_ |
6 |
FT800B.47.310 |
左后下栅格 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
7 |
FT800B.47.311 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
7 |
FT800B.47.311 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
8 |
FT800B.47.308 |
左中下栅格 |
LEFT MIDDLE LOWER GRID |
1 |
2011-11_ |
TD800.471A-1 47.1.1-机罩总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
9 |
FT800B.47.309 |
右中下栅格 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |

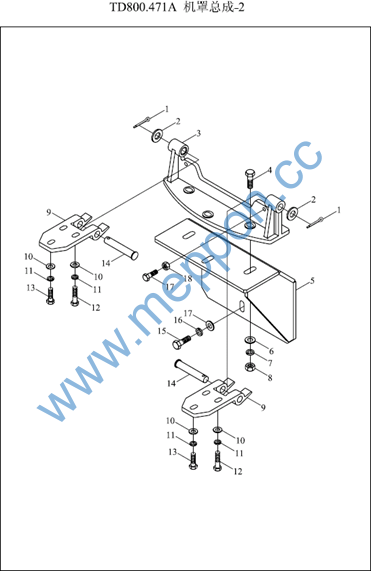

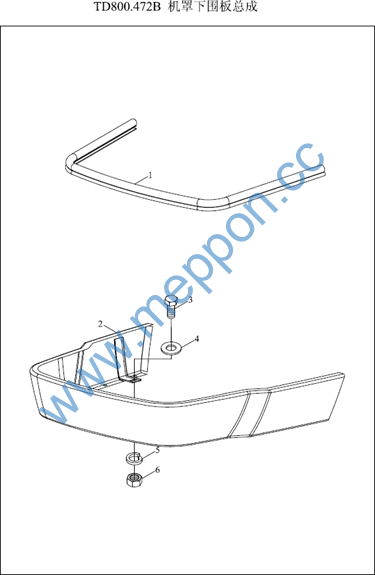

TD800.471A-2 47.1.2-机罩总成-2 BONNET ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT91-5X32-A0P |
开口销 |
PIN |
2 |
2011-11_ |
10 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
11 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
12 |
GBT5783-M10X45-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
13 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
1 |
2011-11_ |
14 |
GBT882-B16X90-A0P |
销轴 |
PIN |
2 |
2011-11_ |
15 |
GBT5783-M12X30-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
16 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
17 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
18 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
3 |
FT800B.47B.162 |
铰链下座 |
HINGE LOWER SEAT |
1 |
2011-11_ |
4 |
GBT5782-M12X50-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
5 |
FT800B.47.060a |
机罩下支架焊合 |
BONNET LOW BRACKET WELDMENT |
1 |
2011-11_ |
6 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
7 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
8 |
GBT6170-M12-A3L |
螺母 |
NUT |
3 |
2011-11_ |
9 |
FT800B.47B.161 |
铰链上座 |
HINGE UPPER SEAT |
2 |
2011-11_ |
