LOVOL TD824-1F161F18K Tractor Parts Catalogue 17
FT800A.43C.001-7 43.7-制动系总成-7 BREAKE SYSTEM ASSEMBLY-7
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.43.115 |
油管接头螺钉 |
OIL PIPE JOINT SCREW |
4 |
2011-11_ |
10 |
F600190 |
管夹组合(五) |
PIPE CLAMP COMBINATION(5) |
2 |
2011-11_ |
11 |
FT800A.43.335 |
油管固定板 |
FIXED PLATE OF OIL PIPE |
2 |
2011-11_ |
2 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
3 |
FT800A.43C.011a |
左制动短油管总成 |
LEFT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2004-01_ |
3 |
FT800A.43C.011b |
左制动短油管总成 |
LEFT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2011-01_ |
4 |
FT800A.43C.012a |
右制动短油管总成 |
RIGHT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2004-01_ |
4 |
FT800A.43C.012b |
右制动短油管总成 |
RIGHT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2011-01_ |
5 |
FT800A.43C.017 |
管接头焊合件 |
PIPE JOINT WELDMENT UNIT |
2 |
2011-11_ |
6 |
FT800A.43.315 |
卡套式直通接头体 |
JOINT |
2 |
2011-11_ |
7 |
FT800A.43.057b |
右制动长油管总成 |
RIGHT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
7 |
FT800A.43.057a |
右制动长油管总成 |
RIGHT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2004-01_ |
8 |
FT800A.43.056b |
左制动长油管总成 |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
8 |
FT800A.43.056b |
左制动长油管总成 |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
8 |
FT800A.43.056a |
左制动长油管总成 |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2004-01_ |
9 |
F600210 |
管夹组合(六) |
PIPE CLAMP COMBINATION(6) |
2 |
2011-11_ |

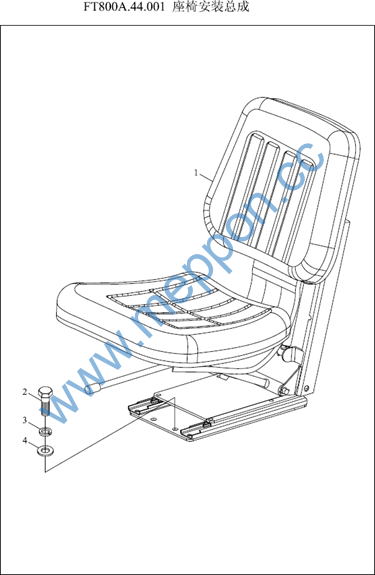

FT800A.44.001 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 2 3 4 |
FT800A.44.011 GBT5783-M12X35-A3L GBT5783-M12X35-A3L GBT93-12-A0P GBT97.1-12-A0P |
座椅总成螺栓 螺栓 弹簧垫圈平垫圈 |
SEAT ASSEMBLY BOLT BOLT SPRING WASHER WASHER |
1 4 4 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

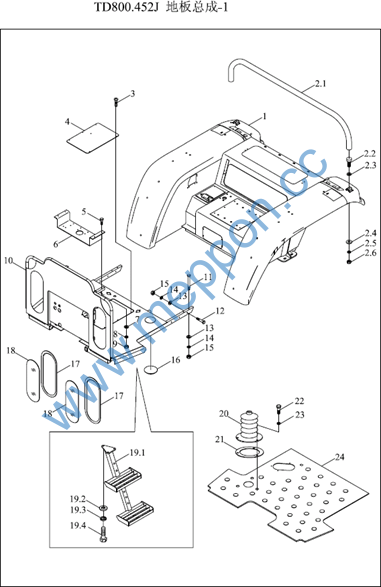

TD800.452J-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.452C.2 |
后地板焊合 |
REAR FLOOR WELDMENT |
1 |
2011-11_ |
10 |
TD800.452I.1 |
前地板焊合 |
FRONT FLOOR WELDMENT |
1 |
2011-11_ |
11 |
GBT5782-M12X120-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
12 |
GBT5782-M12x60-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
13 |
GBT96-12-A0P |
大垫圈 |
WASHER |
10 |
2011-11_ |
14 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
10 |
2011-11_ |
15 |
GBT6170-M12-A3L |
螺母 |
NUT |
10 |
2011-11_ |
16 |
TD800.452-04 |
堵盖 |
PLUG COVER |
1 |
2011-11_ |
17 |
FT65.45B.733 |
前下窗密封条 |
FRONT LOWER WINDOW SEAL STRIP |
2 |
2011-11_ |
18 |
FT65.45B.732 |
前下窗玻璃 |
FRONT LOWER WINDOW GLASS |
2 |
2004-01_ |
19 |
TD800.452N.1 |
脚蹬安装总成 |
PEDAL INSTALLATION ASSEMBLY |
2 |
2011-11_ |
19.1 |
TD800.452N.1.1 |
脚蹬焊合 |
PEDAL WELDMENT |
2 |
2011-11_ |
19.2 |
GBT97.1-10-AOP |
垫圈 |
WASHER |
6 |
2011-11_ |
19.3 |
GBT93-10-AOP |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
19.4 |
GBT5783-M10X35-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
2 |
FT65.45B.073 |
后护围总成 |
REAR PLATE ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT65.45B.729 |
前围上弯梁 |
FRONT WALL UPPER BENDING BEAM |
1 |
2011-11_ |
2.2 |
FT65.45B.738 |
连接螺纹头 |
CONNECTING THREAD HEAD |
1 |
2011-11_ |
2.3 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
2.4 |
GBT96-16-A0P |
大垫圈 |
WASHER |
2 |
2011-11_ |
2.5 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
2.6 |
GBT6170-M16-A2L |
螺母 |
NUT |
2 |
2011-11_ |
20 |
FT65.45.393 |
油门踏板密封套 |
THROTTLE PEDAL SEAL SLEEVE |
1 |
2011-11_ |
21 |
FT65.45.394 |
油门踏板密封套压板 |
THROTTLE PEDAL SEAL SLEEVE PRESSURE |
1 |
2011-11_ |
22 |
GBT5783-M5X12-A2L |
六角头螺栓 |
PLATE |
3 |
2011-11_ |
TD800.452J-1 45.2.1-地板总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
23 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
24 |
TD800.452J-01 |
地板垫 |
FLOOR MAT |
1 |
2011-11_ |
3 |
GBT68-M6X12-A2L |
开槽沉头螺钉 |
SCREW |
6 |
2011-11_ |
4 |
TD800.452A-01 |
盖板 |
COVER PLATE |
1 |
2011-11_ |
5 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
6 |
FT800A.45.160 |
支撑板 |
SUPPORTING BOARD |
1 |
2011-11_ |
7 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
8 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
9 |
GBT6170-M6-A2L |
螺母 |
NUT |
4 |
2011-11_ |

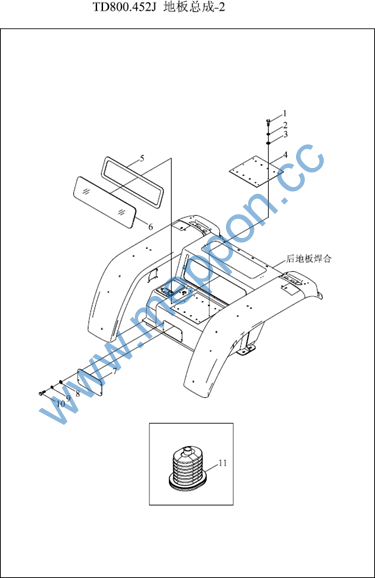

TD800.452J-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
10 |
GBT97.1-4-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
11 |
TD800.452-09 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
2 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
4 |
FT800A.45.031 |
封板焊合 |
SEAL PLATE WELDMENT |
1 |
2011-11_ |
5 |
TD800.452-02 |
后下窗玻璃密封条 |
REAR LOWER WINDOW GLASS SEAL STRIP |
1 |
2011-11_ |
6 |
TD800.452-01 |
后下窗玻璃 |
REAR LOWER WINDOW GLASS |
1 |
2011-11_ |
7 |
TD800.452-14 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2011-02_ |
7 |
FT65.45C.351 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2004-01_ |
8 |
GBT5783-M4X12-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
9 |
GBT93-4-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |

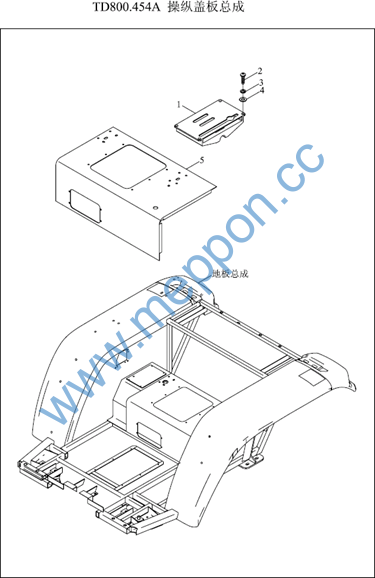

TD800.454A 45.4-操纵盖板总成 45.4-CONTROLLING COVER PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
FT804A.45.097 FT65.45.101 GBT93-5-AOP GBT97.1-5-A0P FT804A.45.315 |
盖板组合风扇 标准型弹簧垫圈垫圈 中地板垫 |
COVER PLATE COMBINATION FAN WASHER WASHER MIDDLE FLOOR MAT |
1 4 4 4 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

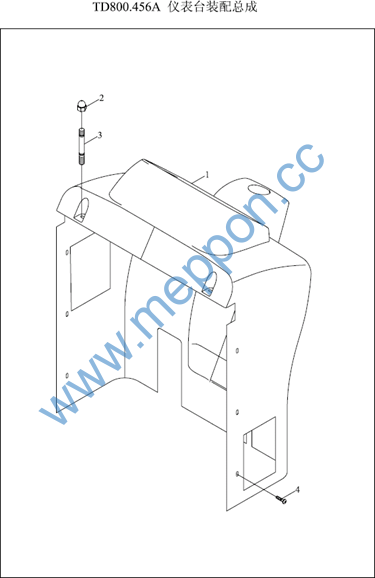

TD800.456A 45.6-仪表台装配总成 45.6-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 4 |
FT800A.45B.020 FT65.45.999 GBT901-M6X60-A1L FT800A.45.900 GBT818 |
仪表台总成 1型六角螺母等长双头螺柱塑料螺钉 螺钉M4x16 |
DASHBOARD ASSEMBLY NUT STUD PLASTIC SCREW SCREW M4X16 |
1 2 2 6 6 |
2011-11_ 2011-11_ 2011-11_ 2004-01_ 2010-06_ |
