LOVOL TD824-1F161F18K Tractor Parts Catalogue 19
TD800.472B 47.2-机罩下围板总成 47.2-BONNET LOW PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
FT800B.47.241 TD800.472B.1 GBT5783-M8X25-A2L GBT97.1-8-A0P GBT93-8-A0P |
机罩下围板密封条机罩下围板焊合 螺栓 平垫圈垫圈 |
BONNET LOW PLATE SEAL STRIP BONNET LOW PLATE WELDMENT BOLT WASHER WASHER |
1 1 6 6 6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

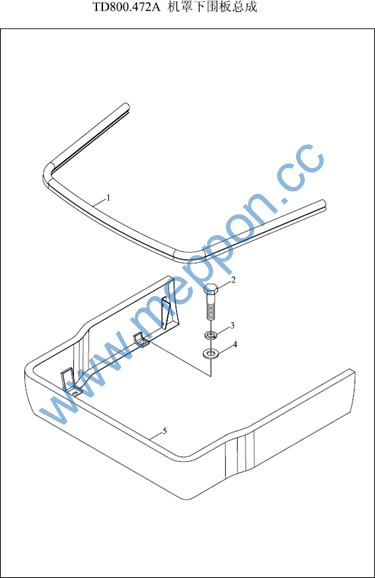

TD800.472A 47.2-机罩下围板总成 47.2-BONNET LOW PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
5 |
FT800B.47.241 GBT5783-M8X25-A2L GBT93-8-A0P GBT97.1-8-A0P TD800.472A.1
TD800.472A.1 |
机罩下围板密封条螺栓 垫圈 平垫圈 机罩下围板焊合机罩下围板焊合 |
BONNET LOW PLATE SEAL STRIP BOLT WASHER WASHER BONNET LOW PLATE WELDMENT BONNET LOW PLATE WELDMENT |
1 4 4 4 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

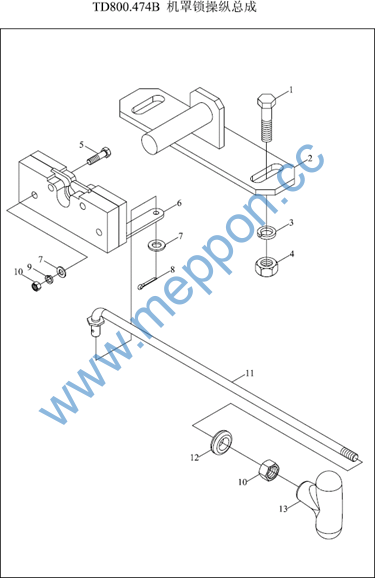

TD800.474B 47.4-机罩锁操纵总成 47.4-BONNET LOCK CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
1 |
GBT5783-M8X30-A3L |
六角头螺栓全螺纹 |
BOLT |
2 |
2009-04_ |
10 |
GBT6170-M6-A2L |
螺母 |
NUT |
5 |
2011-11_ |
11 |
TD800.474B.2 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-11_ |
12 |
TB450.473-02 |
胶圈 |
RUBBER RING |
1 |
2011-11_ |
13 |
FT800A.47.056 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
2 |
TD800.474B.1 |
机罩锁柱焊合 |
BONNET LOCK COLUMN WELDMENT |
1 |
2011-11_ |
2 |
TD800.474B.1 |
机罩锁柱焊合 |
BONNET LOCK COLUMN WELDMENT |
1 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
4 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2009-04_ |
4 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
5 |
GBT5783-M6X35-8.8-A1L |
六角头螺栓 |
BOLT |
4 |
|
6 |
TH350.473-01 |
机罩锁 |
BONNET LOCK |
1 |
|
6 |
TG1654.471A.2.1-01 |
机罩锁 |
BONNET LOCK |
1 |
2011-02_ |
7 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
5 |
2011-11_ |
8 |
GBT91-1.6X26-A0P |
开口销 |
PIN |
1 |
2011-11_ |
9 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |

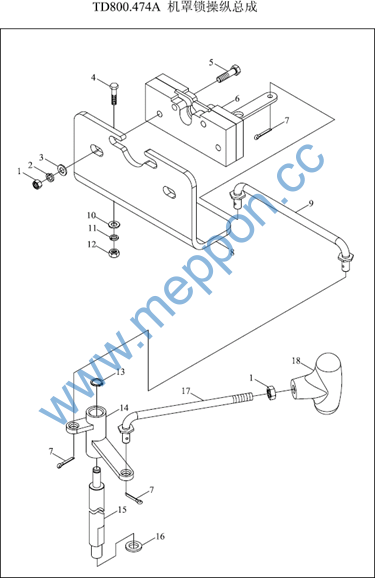

TD800.474A 47.4-机罩锁操纵总成 47.4-BONNET LOCK CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M6-A2L |
螺母 |
NUT |
5 |
2011-11_ |
10 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
11 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
12 |
GBT6170-M8-A2L |
螺母 |
NUT |
3 |
2011-11_ |
13 |
GBT894.1-10 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
14 |
FT800A.47.092 |
摇臂焊合 |
ROCKER WELDMENT |
1 |
2011-11_ |
15 |
TD800.474A-01 |
支座 |
RETAINER |
1 |
2011-11_ |
16 |
GBT97.1-14-A0P |
垫圈14-A0P |
WASHER |
1 |
2011-11_ |
17 |
FT800A.47.098 |
拉杆焊合(二) |
PULL ROD WELDMENT (2) |
1 |
2011-11_ |
18 |
FT800A.47.056 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
2 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
7 |
2011-11_ |
4 |
GBT5782-M8X70-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
5 |
GBT818-M6X40-A1L |
十字槽盘头螺钉 |
SCREW |
4 |
2011-11_ |
6 |
FT800.47.127 |
机罩锁总成 |
BONNET LOCK ASSEMBLY |
1 |
2011-11_ |
7 |
GBT91-1.6X10-A0P |
开口销 |
PIN |
3 |
|
8 |
TD800.474A-02 |
机罩锁支架 |
BONNET LOCK BRACKET |
1 |
2011-11_ |
9 |
FT800A.47.096 |
拉杆焊合(一) |
PULL ROD WELDMENT (1) |
1 |
2011-11_ |

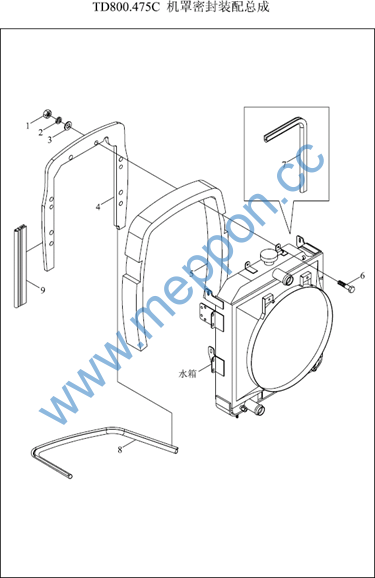

TD800.475C 47.5-机罩密封装配总成 47.5-BONNET SEAL INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M6-A2L |
螺母 |
NUT |
10 |
2011-11_ |
2 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
10 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
10 |
2011-11_ |
4 |
TD800.475C-01 |
水箱密封板 |
WATER TANK SEAL PLATE |
1 |
2011-11_ |
4 |
TD800.475C-01 |
水箱密封板 |
WATER TANK SEAL PLATE |
1 |
2011-11_ |
5 |
TD800.475B-01 |
水箱密封块 |
WATER TANK SEAL BLOCK |
1 |
2011-11_ |
6 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
10 |
2011-11_ |
7 |
TD800.475C-02 |
密封压条 |
SEAL PRESSURE STRIP |
1 |
2011-11_ |
8 |
TD800.475B-06 |
密封压条 |
SEAL PRESSURE STRIP |
1 |
2011-11_ |
9 |
TD800.475B-04 |
密封条 |
SEAL STRIP |
1 |
2011-11_ |

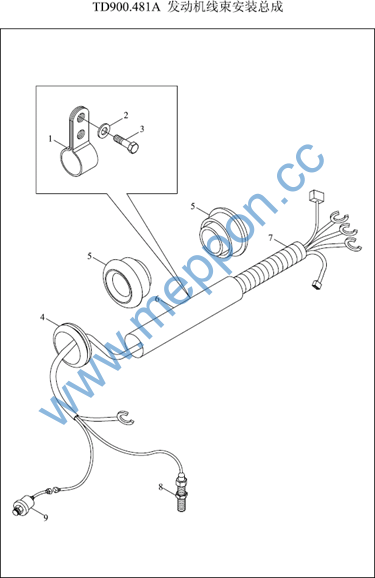

TD900.481A 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.48L.108a |
紧固夹 |
FASTENING CLIP |
2 |
2011-11_ |
2 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
3 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
4 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
4 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
5 |
FT800.48L.107 |
护线套 |
SLEEVE |
2 |
2011-11_ |
6 |
FT800.48L.106 |
电线套管 |
WIRE SLEEVE |
1 |
2011-11_ |
7 |
FT800A.48.024 |
发动机线束总成 |
ENGINE HARNESS ASSEMBLY |
1 |
2004-01_ |
7 |
TD900.481A.1 |
发动机线束总成 |
ENGINE HARNESS ASSEMBLY |
1 |
2011-05_ |
8 |
FT65.48.074 |
转速传感器 |
RPM SENSOR |
1 |
2011-11_ |
9 |
FT65.48.073a |
机油压力传感器 |
OIL PRESSURE SENSOR |
1 |
2010-01_ |
9 |
FT700.48G.073a |
机油压力传感器 |
OIL PRESSURE SENSOR |
1 |
2004-01_ |

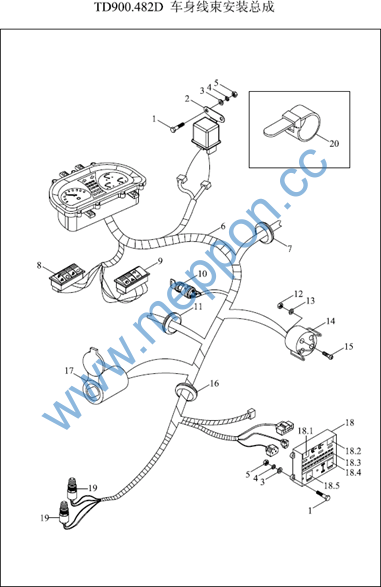

TD900.482D 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6X12-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
10 |
FT300.48.064 |
点火锁 |
IGNITION LOCK |
1 |
2011-11_ |
11 |
FT800A.48L.101 |
过线胶圈(一) |
RUBBER RING (1) |
1 |
2011-11_ |
12 |
GBT6170-M4-A2L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
12 |
GBT6170-M4-A2L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
13 |
GBT97.1-4-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
14 |
FT800.48B.068 |
工作灯插座 |
WORKING LIGHT SOCKET |
1 |
2011-11_ |
15 |
GBT68-M4X30-A1L |
开槽沉头螺钉 |
SCREW |
2 |
2011-11_ |
16 |
FT800A.48L.106 |
过线胶圈(五) |
RUBBER RING (5) |
1 |
2011-11_ |
17 |
FT800.48B.069 |
充电器插座 |
CHARGER SOCKET |
1 |
2011-11_ |
18 |
TD800.482.3 |
电器盒 |
ELECTRIC BOX |
1 |
2011-11_ |
18.1 |
TD800.482.3.2 |
闪光继电器 |
FLASH RELAY |
1 |
2011-11_ |
18.2 |
TD800.482.3.3 |
灯光继电器 |
LIGHT RELAY |
1 |
2011-11_ |
18.3 |
GE20H4.34.13-01 |
保险片(5A) |
FUSE (5A) |
2 |
2011-11_ |
18.4 |
TD800.482.3.4 |
预热继电器 |
PREHEATING RELAY |
1 |
2011-11_ |
18.5 |
TD800.482.3.1 |
主电源继电器 |
MAIN POWER RELAY |
1 |
2011-11_ |
19 |
FT300.48.033 |
制动灯开关 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
2 |
FT300.48.055 |
启动继电器 |
STARTING RELAY |
1 |
2011-11_ |
20 |
3724D01-201 |
可松式扎带 |
RELEASABLE TIE |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
4 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
5 |
GBT6170-M6-A2L |
螺母 |
NUT |
6 |
2011-11_ |
6 |
FT800A.48.020 |
车身线束总成 |
BODY HARNESS ASSEMBLY |
1 |
2004-01_ |
6 |
TD900.482A.2 |
车身线束总成 |
BODY HARNESS ASSEMBLY |
1 |
2011-05_ |
7 |
FT800A.48L.102 |
过线胶圈(二) |
RUBBER RING (2) |
1 |
2011-11_ |
