LOVOL TD824-1F161F18K Tractor Parts Catalogue 16

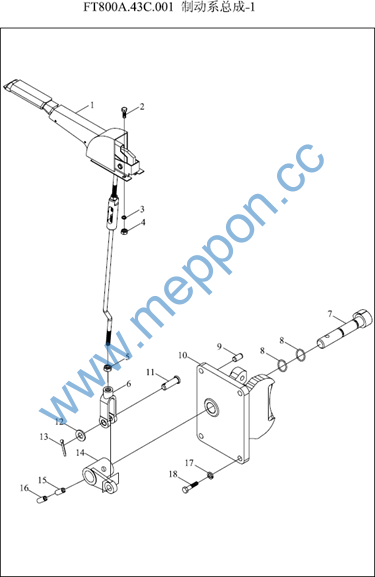

FT800A.43C.001-1 43.1-制动系总成-1 43BRAKING SYSTEM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT800A.43.014 |
手制动总成 |
HANDLE BRAKE ASSEMBLY |
1 |
2011-11_ |
1 |
FT800A.43.051 |
手制动操纵把手总成 |
HAND BRAKE CONTROLLING HANDLE |
1 |
2011-11_ |
10 |
FT800.43.132 |
盖座 |
ASSEMBLY |
1 |
2011-11_ |
11 |
GBT882-B10X30 |
销轴 |
COVER SEAT |
1 |
2011-11_ |
12 |
GBT97.1-10-AOP |
垫圈 |
PIN |
1 |
2011-11_ |
WASHER |
|||||
13 |
GBT5781-M10X30-A3L |
六角头螺栓 |
4 |
2004-01_ |
|
14 |
FT800A.43.321 |
转柄 |
BOLT |
1 |
2011-11_ |
15 |
GBT879.1-8X30 |
弹性圆柱销 |
ROTARY HANDLE |
1 |
2011-11_ |
16 |
GBT879.1-5X30 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
17 |
GBT93-10 |
垫圈10 |
PIN |
4 |
2011-11_ |
WASHER 10 |
|||||
18 |
GBT5783-M10X30-A3L |
螺栓 |
4 |
2011-11_ |
|
2 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
3 |
GBT93-8 |
垫圈8 |
BOLT |
4 |
2011-11_ |
4 |
GBT6170-M8-A2L |
螺母 |
WASHER 8 |
4 |
2011-11_ |
5 |
GBT6171-M10X1-A2L |
螺母 |
NUT |
1 |
2011-11_ |
NUT |
|||||
6 |
FT800.21.240 |
拉杆前叉 |
1 |
2011-11_ |
|
7 |
FT800.43.169 |
制动凸轮轴 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
8 |
GBT3452.1-15.0X2.65 |
液压气动用O形橡胶密封圈 |
BRAKE CAMSHAFT |
2 |
2011-11_ |
9 |
GBT882-B10×30 |
销轴 |
O-SEAL RING |
1 |
2011-11_ |
PIN |

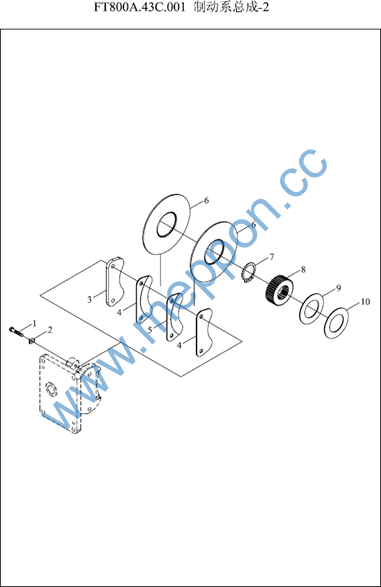

FT800A.43C.001-2 43.2-制动系总成-2 43BRAKING SYSTEM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT800A.43.014 |
手制动总成 |
HANDLE BRAKE ASSEMBLY |
1 |
2011-11_ |
1 |
FT800.43.194 |
螺栓 |
BOLT |
2 |
2011-11_ |
10 |
FT800.43.145 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |
2 |
GBT854-10 |
单耳制动垫圈 |
WASHER |
2 |
2011-11_ |
2 |
GBT854-10 |
单耳制动垫圈 |
WASHER |
2 |
2011-11_ |
3 |
FT800.43.131 |
压板 |
PRESSURE PLATE |
1 |
2011-11_ |
4 |
FT800.43.023 |
磨擦片合件 |
FRICTION PLATE UNIT |
2 |
2011-11_ |
5 |
FT800.43.024 |
中间磨擦片合件 |
MIDDLE FRICTION PLATE UNIT |
1 |
2011-11_ |
6 |
FT800.43.141 |
钢片 |
STEEL PIECE |
2 |
2011-11_ |
7 |
GBT894.1-48 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
8 |
FT800.43.136 |
花键套轮 |
SPLINE BUSH WHEEL |
1 |
2011-11_ |
9 |
FT800.43.142 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |

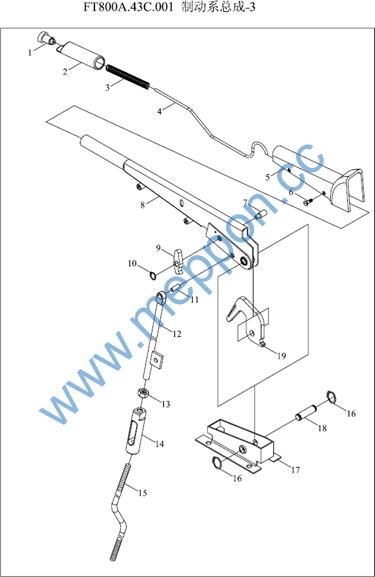

FT800A.43C.001-3 43.3-制动系总成-3 43BRAKING SYSTEM ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT800A.43.051 |
手制动操纵把手总成 |
HAND BRAKE CONTROLLING HANDLE |
1 |
2011-11_ |
0 |
FT800A.43.014 |
手制动总成 |
ASSEMBLY |
1 |
2011-11_ |
1 |
FT800A.21.045 |
按钮总成 |
HANDLE BRAKE ASSEMBLY |
1 |
2011-11_ |
10 |
GBT894.1-6 |
轴用弹性挡圈 |
BUTTON ASSEMBLY |
1 |
2011-11_ |
11 |
FT800A.21.323 |
销 |
SNAP RING |
1 |
2011-11_ |
PIN |
|||||
12 |
FT800A.43.070 |
手制动短拉杆焊合 |
1 |
2011-11_ |
|
13 |
GBT6171-M10X1-A2L |
螺母 |
PULL ROD WELDMENT |
1 |
2011-11_ |
14 |
TG1204.435-01 |
调节套筒 |
NUT |
1 |
2011-11_ |
15 |
FT800A.43.403 |
手制动长拉杆 |
ADJUSTING SLEEVE |
1 |
2011-11_ |
16 |
GBT894.1-13 |
轴用弹性挡圈 |
HANDLE BRAKE LONG PULL ROD |
2 |
2011-11_ |
SNAP RING |
|||||
17 |
FT800A.43.058 |
手制动操纵把手固定座焊合 |
1 |
2011-11_ |
|
18 |
FT800A.21.321 |
销轴 |
HANDLE FIXING SEAT WELDMENT OF HAND |
1 |
2011-11_ |
19 |
FT800A.43.310 |
棘轮 |
BRAKE |
1 |
2011-11_ |
2 |
FT800A.21.319 |
操纵把手套 |
PIN |
1 |
2011-11_ |
3 |
FT800.43.180 |
弹簧 |
RATCHET WHEEL |
1 |
2011-11_ |
CONTROLLING HANDLE SLEEVE |
|||||
4 |
FT800A.21.315 |
顶杆 |
SPRING |
1 |
2011-11_ |
5 |
FT800A.21.320 |
护罩 |
1 |
2011-11_ |
|
6 |
GBT68-M4X10-A2L |
开槽双头螺钉 |
TOP ROD |
4 |
2011-11_ |
7 |
FT800A.21.322 |
小销轴 |
BONNET |
1 |
2011-11_ |
8 |
FT800A.21.044 |
操纵把手总成 |
1 |
2011-11_ |
|
SMALL PIN SHAFT |
|||||
9 |
FT800A.21.314 |
棘爪 |
CONTROLLING HANDLE ASSEMBLY |
1 |
2011-11_ |
PAWL |

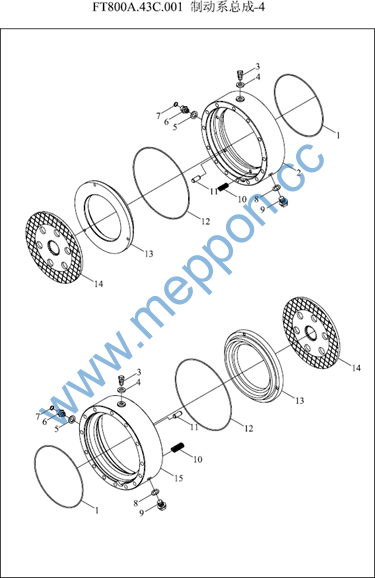

FT800A.43C.001-4 43.4-制动系总成-4 43BRAKING SYSTEM ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT800.43.015 |
制动器总成 |
BREAK ASS. |
1 |
2011-11_ |
1 |
FT800.43.149 |
O形密封环 |
O-SEAL RING |
2 |
2011-11_ |
10 |
FT800.43.173 |
弹簧 |
SPRING |
6 |
2011-11_ |
11 |
GBT879.1-5X16 |
弹性圆柱销 |
PIN |
1 |
|
12 |
FT800.43.150 |
O形密封环 |
O-SEAL RING |
2 |
2011-11_ |
13 |
FT800.43.151 |
制动器活塞 |
BRAKE PISTON |
2 |
2011-11_ |
14 |
FT800.43.027 |
磨擦片组合件 |
FRICTION PLATE UNIT |
2 |
2011-11_ |
15 |
FT800.43.147 |
左制动器缸体 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2004-01_ |
15 |
FT800.43.147B |
左制动气缸体 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2011-01_ |
15 |
FT800.43.147 |
左制动器缸体 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2004-01_ |
2 |
FT800.43.153 |
右制动器缸体 |
RIGHT BRAKE CYLINDER |
1 |
2004-01_ |
2 |
FT800.43.153 |
右制动器缸体 |
RIGHT BRAKE CYLINDER |
1 |
2004-01_ |
2 |
FT800.43.153B |
右制动气缸体 |
RIGHT BRAKE CYLINDER |
1 |
2011-01_ |
3 |
FT800.43.152 |
放气螺塞 |
DISCHARGE AIR PLUG |
2 |
2011-11_ |
4 |
FT800.43.156 |
防尘圈 |
2 |
2011-11_ |
|
5 |
JBT982-16 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
6 |
FT800.43.130 |
接头体 |
JOINT BODY |
2 |
2011-11_ |
7 |
GBT3452.1-10.0X1.80G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
8 |
JBT982-10 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
8 |
JBT982-10 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
9 |
TG1204.431-08 |
六角头螺塞 |
SCREW PLUG |
2 |
2011-11_ |

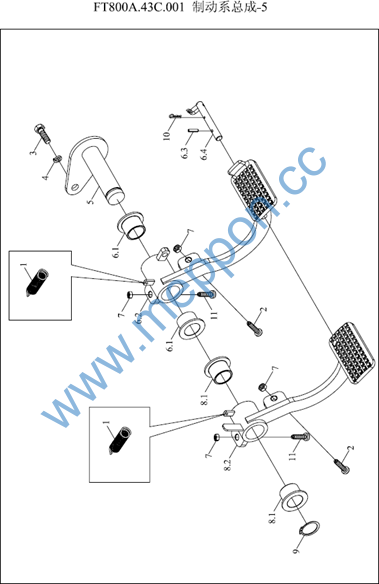

FT800A.43C.001-5 43.5-制动系总成-5 43BRAKING SYSTEM ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.21.215 |
副离合回位弹簧 |
AUXILIARY CLUTCH RETURN SPRING |
2 |
|
1 |
TD800.43-01 |
踏板回位弹簧 |
PEDAL RETURN SPRING |
2 |
2010-03_ |
10 |
FT800A.43.401 |
锁销 |
PIN |
1 |
2011-11_ |
11 |
FT800.43.030 |
调整螺钉 |
ADJUSTING SCREW |
2 |
2011-11_ |
2 |
FT800.43.103 |
调整螺钉 |
ADJUSTING SCREW |
2 |
2011-11_ |
3 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
1 |
2011-11_ |
4 |
GBT93-8-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
5 |
FT800A.43.053 |
制动踏板支承轴焊合 |
BRAKE PEDAL SUPPORT SHAFT WELDMENT |
1 |
2011-11_ |
6 |
FT800A.43C.014 |
右制动摇臂合件 |
RIGHT BRAKE ROCKER UNIT |
1 |
2011-11_ |
6.1 |
FT800A.43.307 |
制动踏板毂衬套 |
BRAKE PEDAL HUB BUSH |
2 |
2011-11_ |
6.2 |
FT800A.43C.016 |
右制动摇臂焊合 |
RIGHT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
6.3 |
GBT879.1-5X16 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
6.4 |
FT800A.43.065 |
制动联锁杆焊合 |
BRAKE CONNECTING LOCK ROD WELDMENT |
1 |
2011-11_ |
7 |
GBT6170-M10-A3L |
螺母 |
NUT |
4 |
2011-11_ |
8 |
FT800A.43C.013 |
左制动摇臂合件 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
8.1 |
FT800A.43.307 |
制动踏板毂衬套 |
BRAKE PEDAL HUB BUSH |
2 |
2011-11_ |
8.2 |
FT800A.43C.015 |
左制动摇臂焊合 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
9 |
GBT894.1-30 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |

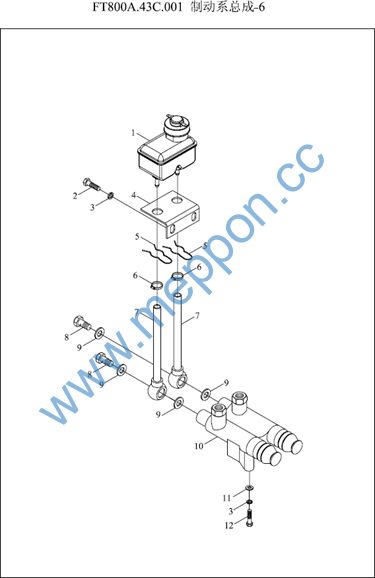

FT800A.43C.001-6 43.6-制动系总成-6 43BRAKING SYSTEM ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.43.018 |
制动油箱 |
BRAKE OIL TANK |
1 |
2004-01_ |
1 |
TG1204.433.2 |
制动器油箱总成 |
BRAKE OIL TANK ASSEMBLY |
1 |
2010-04_ |
10 |
FT800A.43C.018 |
制动泵总成 |
BRAKE PUMP ASSEMBLY |
1 |
2011-11_ |
11 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
12 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
2 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
5 |
2011-11_ |
4 |
TD800.43.2 |
制动油箱支架焊合 |
BRAKE OIL TANK BRACKET WELDMENT |
1 |
2011-11_ |
5 |
TG1204.433-04 |
卡环 |
CLAMP RING |
2 |
2011-11_ |
6 |
Q67516 |
A型蜗杆传动式软管环箍 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
7 |
FT800A.43C.105 |
输油软管 |
OIL CONVEYING HOSE |
2 |
2011-11_ |
8 |
FT800.43.115 |
油管接头螺钉 |
OIL PIPE JOINT SCREW |
2 |
2011-11_ |
9 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
