LOVOL TC5A904-090K Tractor Parts Catalogue 10
Lovol TC5A904-090K Wheeled Tractor
TD904.311 Front Axle Assembly-4
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front Driving Axle Assembly |
1 |
||
1 |
5143242/16 |
Lock Nut |
1 |
|
2 |
4997451/1.41.143 |
Oil Seal Circlip |
1 |
|
3 |
5135294/16 |
Oil Seal 45X75x10 |
1 |
|
4 |
GBT 3452.1-31.5X1.8 |
O Seal Ring |
1 |
|
5 |
GBT 308-6.35 |
Steel Ball |
1 |
|
6 |
5142026/16 |
Small Bevel Gear Shaft Oil Seal Ring |
1 |
|
7 |
5133776/16 |
Rear Bearing |
1 |
|
8 |
5143109/16 |
Front Bearing |
1 |
|
9 |
5142032/16 |
Adjusting Washer 3.0Mm |
1 |
|
10.1 |
5142024/16 |
Small Bevel Gear Shaft Oil Seal Ring |
1 |
|
10.2 |
5111094/16 |
Big Bevel Gear |
1 |
|
11 |
GBT 297-32012 (60X95X23) |
Bearing |
2 |
|
12 |
5117219/1.41 |
Differential Assembly |
1 |
|
12.1 |
4987975/1.32.425 |
Planetary Gear Thrust Washer |
2 |
|
12.2 |
885103870/1.32.415B |
Planetary Gear |
2 |
|
12.3 |
5148935/1.32.416 |
Differential Planetary Gear Shaft |
1 |
|
12.4 |
5148936/1.32.424 |
Half Axle Gear Thrust Washer 1.6Mm |
2 |
|
5148937/1.32.424 |
Half Axle Gear Thrust Washer 1.8Mm |
|||
5148938/1.32.424 |
Half Axle Gear Thrust Washer 1.7Mm |
|||
12.5 |
885103868/1.32.413 |
Left Half Axle Gear |
1 |
|
12.6 |
885110716/1.41.502 |
Right Half Axle Gear |
1 |
|
12.7 |
4996747/1.41.402 |
Differential Housing |
1 |
|
12.8 |
4987976/1.32.428 |
Pin |
1 |
|
13 |
14274434/10357/04 |
Bolt M12x1.25×25 |
8 |
101
Lovol TC5A904-090K Wheeled Tractor

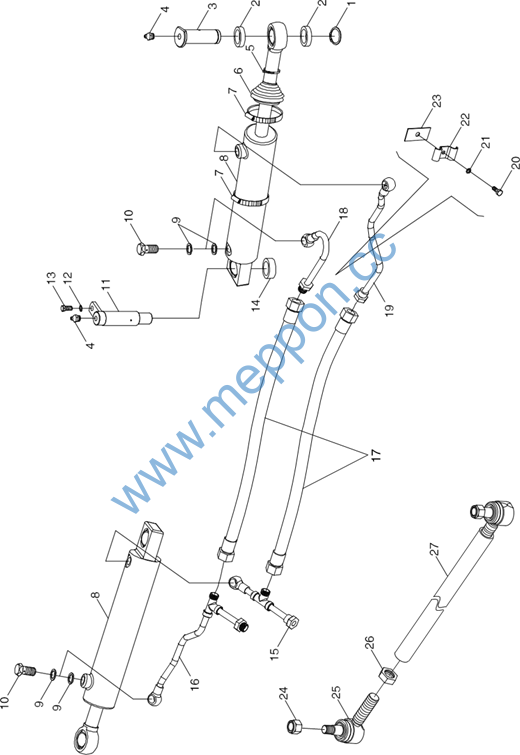

TD904.311 Front Axle Assembly-5
102
Lovol TC5A904-090K Wheeled Tractor
TD904.311 Front Axle Assembly-5
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front Driving Axle Assembly |
1 |
||
804.31B.017 |
Steering Cylinder Assembly |
1 |
||
1 |
11066870/12245 |
Circlip 20 |
2 |
|
2 |
5100730/1.63.589 |
Cylinder Pin Washer |
4 |
|
3 |
4987671/1.63.584 |
Cylinder Pin |
2 |
|
4 |
GBT 1152-M10X1 |
Oil Cup |
4 |
|
5 |
Plastic Tie Rope |
2 |
||
6 |
1004 Cylinder Shield |
2 |
||
7 |
JK-3X |
Clamp (Φ50~Φ70) |
4 |
|
8 |
5142046/22 |
Steering Cylinder |
2 |
|
9 |
JBT 982-14 |
Compound Seal Washer |
8 |
|
10 |
10184314/14256 |
Hollow Bolt M14 |
4 |
|
11 |
5142048/22 |
Cylinder Pin Assembly |
2 |
|
12 |
GBT 7244-8 |
Washer |
2 |
|
13 |
GBT 5783-M8X16 |
Bolt |
2 |
|
14 |
5142223/22 |
Cylinder Pin Spacing Sleeve |
2 |
|
15 |
804.31.022 |
Left Cylinder Right Steering Transfer Pipe Assembly |
1 |
|
16 |
804.31.021 |
Left Cylinder Left Steering Transfer Pipe Assembly |
1 |
|
17 |
5145419A/22 |
Cylinder Hose (D=8X470) |
2 |
|
18 |
1004.31.022 |
Right Cylinder Left Steering Transfer Pipe Assembly |
1 |
|
19 |
1004.31.023 |
Right Cylinder Right Steering Transfer Pipe Assembly |
1 |
|
20 |
GBT 5783-M6X16 |
Bolt |
2 |
|
21 |
GBT 7244-6 |
Spring Washer |
2 |
|
22 |
4999554/1.63.583 |
Oil Pipe Clip |
2 |
|
23 |
5138294/1.63.22 |
Support Plate |
2 |
|
5142233 |
Steering Tie Rod Assembly |
1 |
||
24 |
12576014/10125 |
Lock Nut M18x1.5 |
2 |
|
25 |
5117314/1.40.516B |
Ball Joint Assembly |
1 |
|
26 |
10726914/10114 |
Lock Thin Nut M24x1.5 |
1 |
|
27 |
5142234/14 |
Steering Tie Rod Unit |
1 |
103
Lovol TC5A904-090K Wheeled Tractor

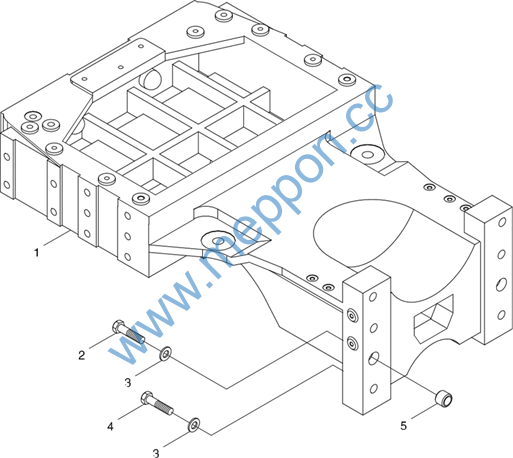

TS06312010000 Bracket Assembly
104
Lovol TC5A904-090K Wheeled Tractor
TS06312010000 Bracket Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 3 4
5 |
TS06312010000 TS06312010001 GBT 5782-M16X90-10.9-A2L TB604.312-04 GBT 5782-M16X80-10.9-A3L
FT800.31.120 |
Bracket Assembly Bracket Hexagon Head Bolt Washer Hexagon Head Bolt
Bracket Connecting Sleeve |
1 1 2 8 6
2 |
105
Lovol TC5A904-090K Wheeled Tractor

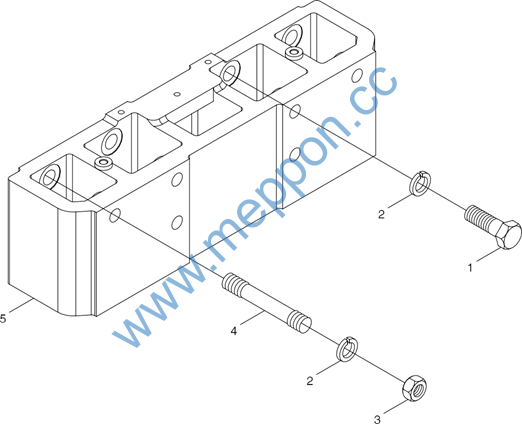

TS06313010000 Bracket Front Body Assembly
106
Lovol TC5A904-090K Wheeled Tractor
TS06313010000 Bracket Front Body Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS06313010000 |
Bracket Front Body Assembly |
1 |
||
1 |
GBT 5786-M18X1.5X55-8.8-A3L |
Hexagon Head Bolt |
4 |
|
2 |
GBT 93-18 |
Standard Spring Washer |
6 |
|
3 |
GBT 6170-M18-8-A2L |
Hexagon Nut, Style 1 |
2 |
|
4 |
GBT 899-AM18X1.5-M18X45-8.8-A3L |
Double-Headed Stud |
2 |
|
5 |
TS06313010001 |
Bracket Front Body |
1 |
107
Lovol TC5A904-090K Wheeled Tractor

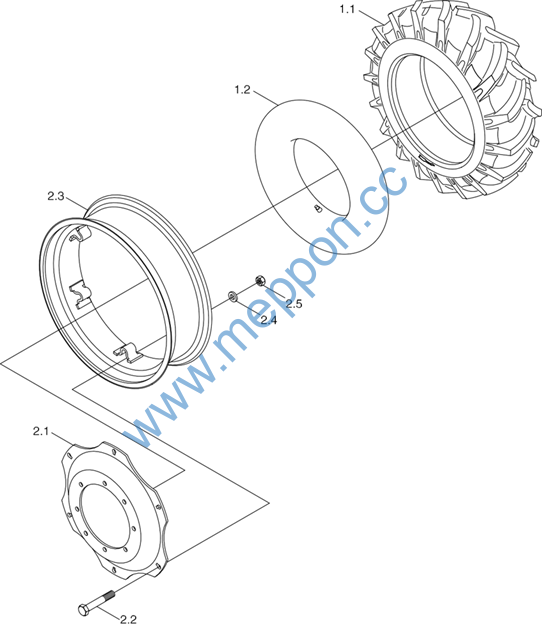

FT904.32F.001 Front Drive Wheel Assembly
108
Lovol TC5A904-090K Wheeled Tractor
FT904.32F.001 Front Drive Wheel Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT904.32F.001 |
Front Drive Wheel Assembly |
1 |
||
1 |
TE354.34F.1.2 |
Inner Tube/Tyre Assembly 12.4-24 |
1 |
|
1.2 |
GBT 2979-12.4-24-6PR-R |
General Section Bias Tyre Of Tractor Drive Wheel |
1 |
|
1.2 |
GBT 2979-12.4-24-R |
Inner Tube Of Tractor Drive Wheel |
1 |
|
2 |
FT804.32F.010 |
Rim Spoke Combination |
1 |
|
2.1 |
FT804.32.103 |
Front Drive Wheel Spoke |
1 |
|
2.2 |
GBT 5785-M14X1.5X70-10.9-A3L |
Hex Bolt |
6 |
|
2.3 |
FT804.32F.011 |
W10x24 Rim Welded Assembly |
1 |
|
2.4 |
FT804.32.104 |
Washer |
6 |
|
2.5 |
GBT 6171-M14X1.5-10-A3L |
Hex Nut, Style 1 |
6 |
109
Lovol TC5A904-090K Wheeled Tractor

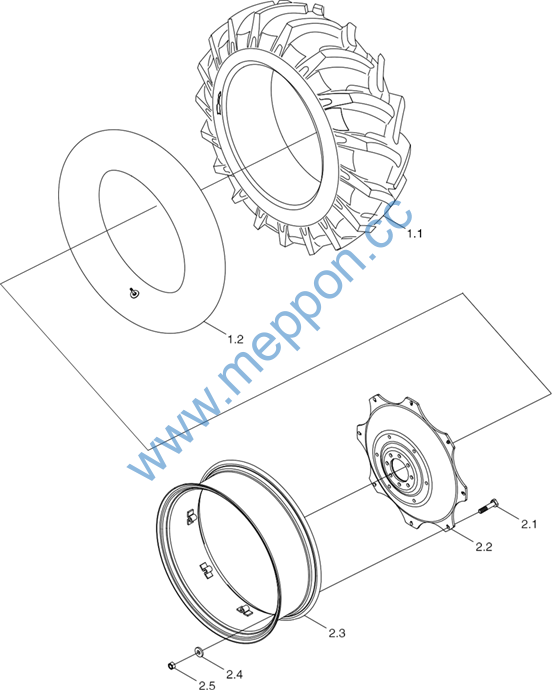

FT820.34F.001 Rear Drive Wheel Assembly
110
Lovol TC5A904-090K Wheeled Tractor
FT820.34F.001 Rear Drive Wheel Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT820.34F.001 |
Rear Drive Wheel Assembly |
1 |
||
1 |
FT800.34B.014 |
Inner Tube/Tyre Assembly 18.4-30 |
1 |
|
1.1 |
GBT 2979-18.4-30-10PR-R |
General Section Bias Tyre Of Tractor Drive Wheel |
1 |
|
1.2 |
GBT 2979-18.4-30-R |
Inner Tube Of Tractor Drive Wheel |
1 |
|
2 |
FT820.34F.011 |
Rim Spoke Assembly |
1 |
|
2.1 |
FT804.34.107 |
Rim Bolt |
8 |
|
2.2 |
FT800.34B.013 |
Spoke Welding |
1 |
|
2.3 |
FT820.34F.012 |
Rim Welding |
1 |
|
2.4 |
FT800.34.108 |
Plain Washer |
8 |
|
2.5 |
GBT 6171-M16X1.5-10-A3L |
Hexagon Nut, Type 1 |
8 |
111
Lovol TC5A904-090K Wheeled Tractor

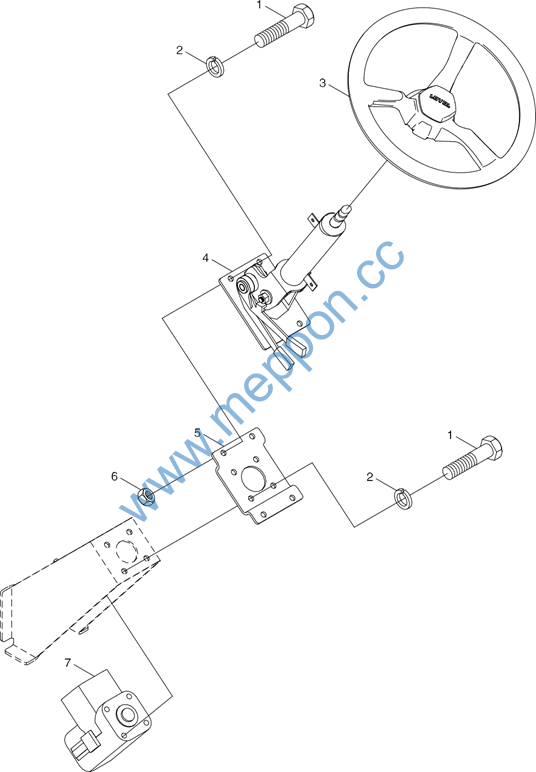

TS06401010000 Steering Wheel and Steering Column Assembly
112
