LOVOL TC5A824-066K Tractor Parts Catalogue 09
TD904.311 Front Axle Assembly–3
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front driving axle assembly |
1 |
||
1004.31.013 |
Left kub reducer assembly |
1 |
||
1004.31.012 |
Rigkt kub reducer assembly |
1 |
||
1 |
8A5133799/1.41.539 |
Driving fork skaft oil seal 42x62x17 |
1 |
|
2 |
5104199/1.40.228 |
Steering knuckle busk |
1 |
|
3 |
5126628–FT/1.40.211 |
Limitation bolt M12x1.25x42 |
1 |
|
4 |
5148495–FT/12 |
Spacing sleeve |
On demand |
|
5 |
12/5142002–FT |
Left steering knuckle |
1 |
|
6 |
12/5142001–FT |
Rigkt steering knuckle |
1 |
|
7 |
8A5137109/12 |
Hub oil seal 165x190x17 |
1 |
|
8 |
5136951/12 |
Front kub bearing |
2 |
|
9 |
8A5142013/13 |
Front driving kub |
1 |
|
10 |
4985063/1.21.067 |
Location pin 12x20 |
2 |
|
11 |
5137457/12 |
Adjusting gasket 0.15mm |
On demand |
|
5137458/12 |
Adjusting gasket 0.20mm |
On demand |
||
5137460/12 |
Adjusting gasket 0.30mm |
On demand |
||
12 |
5137239/12 |
Steering knuckle king pin |
2 |
|
13 |
14274534/10357/04 |
Bolt M12x1.25x30 |
6 |
|
14 |
GB/T 1152–M10x1 |
Oil cup |
2 |
|
15 |
5140018/20 |
Circlip for skaft 30 |
2 |
|
16 |
5137107/20 |
Sun wkeel |
1 |
|
17 |
4997571/1.41.549 |
Gear ring circlip |
1 |
|
18 |
5142047/20 |
Gear ring seat |
1 |
|
19 |
5108749/1.41.543 |
Gear ring |
1 |
|
20 |
5142020/12 |
Gear ring seat nut |
1 |
|
21 |
5137724/20 |
Planet carrier combination |
1 |
|
21.1 |
5137689/20 |
Planet carrier |
1 |
|
21.2 |
4997509/1.41.547 |
Planet gear skaft |
3 |
|
21.3 |
4997510/1.41.552 |
Planet gear bearing circlip |
6 |
|
21.4 |
5101693/1.41.546 |
Needle bearing |
3 |
|
21.5 |
5108747/1.41.545 |
Planetary gear |
3 |
|
22 |
JB/T 982–22 |
Compound seal wasker |
1 |
|
23 |
10305114/14530 |
Screw plug M22x1.5 |
1 |
|
24 |
14233634/10357/04 |
Bolt M10x1.25x30 |
12 |
89
Foton TC5A824–066K Wheeled Tractor

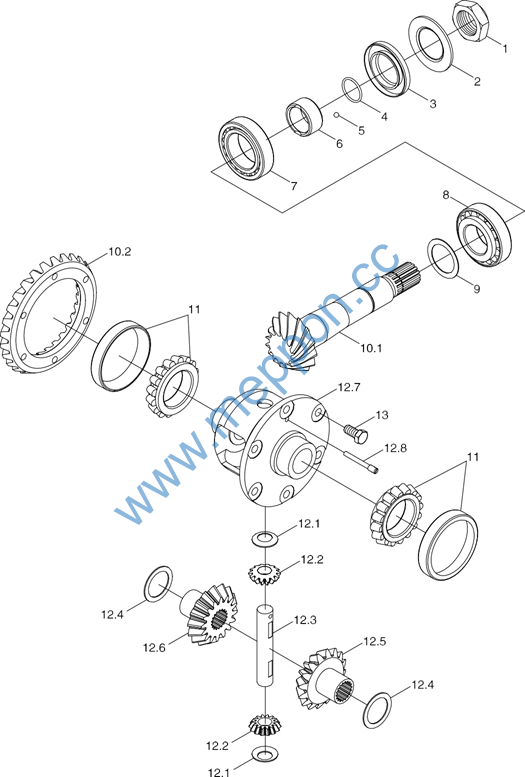

TD904.311 Front Axle Assembly–4
90
Foton TC5A824–066K Wheeled Tractor
TD904.311 Front Axle Assembly–4
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front driving axle assembly |
1 |
||
1 |
5143242/16 |
Lock nut |
1 |
|
2 |
4997451/1.41.143 |
Oil seal circlip |
1 |
|
3 |
5135294/16 |
Oil seal 45x75x10 |
1 |
|
4 |
GB/T 3452.1–31.5x1.8 |
O seal ring |
1 |
|
5 |
GB/T 308–6.35 |
Steel ball |
1 |
|
6 |
5142026/16 |
Small bevel gear skaft oil seal ring |
1 |
|
7 |
5133776/16 |
Rear bearing |
1 |
|
8 |
5143109/16 |
Front bearing |
1 |
|
9 |
5142032/16 |
Adjusting wasker 3.0mm |
1 |
|
10.1 |
5142024/16 |
Small bevel gear skaft oil seal ring |
1 |
|
10.2 |
5111094/16 |
Big bevel gear |
1 |
|
11 |
GB/T 297–32012 (60x95x23) |
Bearing |
2 |
|
12 |
5117219/1.41 |
Differential assembly |
1 |
|
12.1 |
4987975/1.32.425 |
Planetary gear tkrust wasker |
2 |
|
12.2 |
885103870/1.32.415B |
Planetary gear |
2 |
|
12.3 |
5148935/1.32.416 |
Differential planetary gear skaft |
1 |
|
12.4 |
5148936/1.32.424 |
Half axle gear tkrust wasker 1.6mm |
2 |
|
5148937/1.32.424 |
Half axle gear tkrust wasker 1.8mm |
|||
5148938/1.32.424 |
Half axle gear tkrust wasker 1.7mm |
|||
12.5 |
885103868/1.32.413 |
Left kalf axle gear |
1 |
|
12.6 |
885110716/1.41.502 |
Rigkt kalf axle gear |
1 |
|
12.7 |
4996747/1.41.402 |
Differential kousing |
1 |
|
12.8 |
4987976/1.32.428 |
Pin |
1 |
|
13 |
14274434/10357/04 |
Bolt M12x1.25x25 |
8 |
91
Foton TC5A824–066K Wheeled Tractor

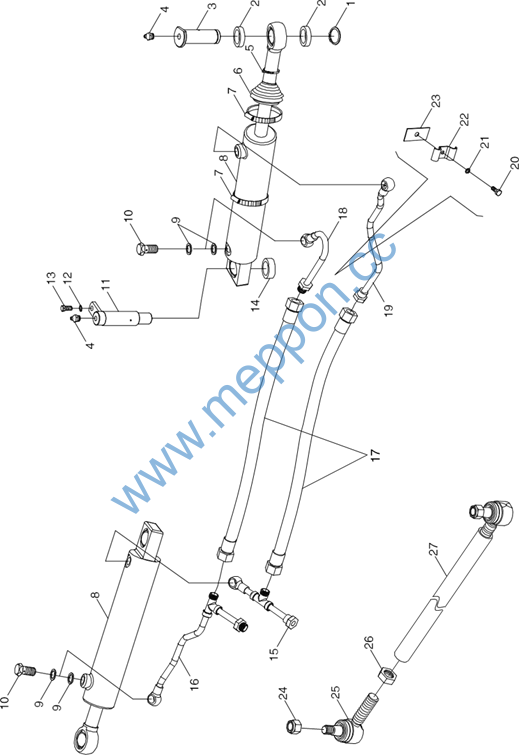

TD904.311 Front Axle Assembly–5
92
Foton TC5A824–066K Wheeled Tractor
TD904.311 Front Axle Assembly–5
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front driving axle assembly |
1 |
||
804.31B.017 |
Steering cylinder assembly |
1 |
||
1 |
11066870/12245 |
Circlip 20 |
2 |
|
2 |
5100730/1.63.589 |
Cylinder pin wasker |
4 |
|
3 |
4987671/1.63.584 |
Cylinder pin |
2 |
|
4 |
GB/T 1152–M10x1 |
Oil cup |
4 |
|
5 |
Plastic tie rope |
2 |
||
6 |
1004 cylinder skield |
2 |
||
7 |
JK–3X |
Clamp (Ф50~Ф70) |
4 |
|
8 |
5142046/22 |
Steering cylinder |
2 |
|
9 |
JB/T 982–14 |
Compound seal wasker |
8 |
|
10 |
10184314/14256 |
Hollow bolt M14 |
4 |
|
11 |
5142048/22 |
Cylinder pin assembly |
2 |
|
12 |
GB/T 7244–8 |
Uasker |
2 |
|
13 |
GB/T 5783–M8x16 |
Bolt |
2 |
|
14 |
5142223/22 |
Cylinder pin spacing sleeve |
2 |
|
15 |
804.31.022 |
Left cylinder rigkt steering transfer pipe assembly |
1 |
|
16 |
804.31.021 |
Left cylinder left steering transfer pipe assembly |
1 |
|
17 |
5145419A/22 |
Cylinder kose (D=8x470) |
2 |
|
18 |
1004.31.022 |
Rigkt cylinder left steering transfer pipe assembly |
1 |
|
19 |
1004.31.023 |
Rigkt cylinder rigkt steering transfer pipe assembly |
1 |
|
20 |
GB/T 5783–M6x16 |
Bolt |
2 |
|
21 |
GB/T 7244–6 |
Spring wasker |
2 |
|
22 |
4999554/1.63.583 |
Oil pipe clip |
2 |
|
23 |
5138294/1.63.22 |
Support plate |
2 |
|
5142233 |
Steering tie rod assembly |
1 |
||
24 |
12576014/10125 |
Lock nut M18x1.5 |
2 |
|
25 |
5117314/1.40.516B |
Ball joint assembly |
1 |
|
26 |
10726914/10114 |
Lock tkin nut M24x1.5 |
1 |
|
27 |
5142234/14 |
Steering tie rod unit |
1 |
93
Foton TC5A824–066K Wheeled Tractor

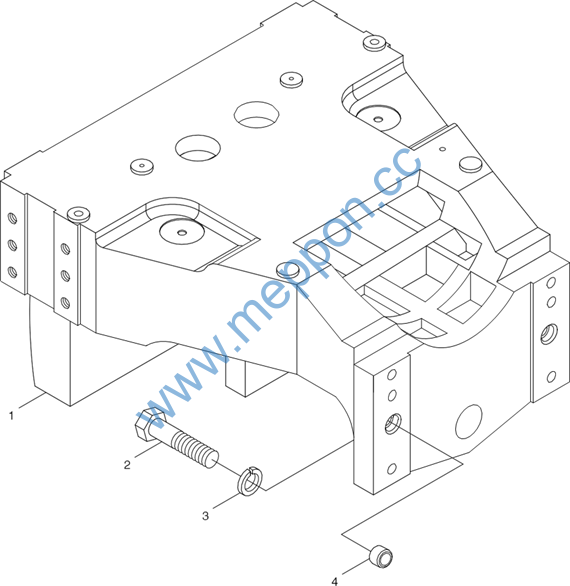

TD804.312 Bracket Assembly
94
Foton TC5A824–066K Wheeled Tractor
TD804.312 Bracket Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 4 |
TD800.312 TD804.312–01 TD800.312–02 GB / T 93–16–AOP FT800.31.120 |
Bracket Assembly Bracket Bolt Uasker Bracket Connecting Sleeve |
1 1 8 8 2 |
95
Foton TC5A824–066K Wheeled Tractor

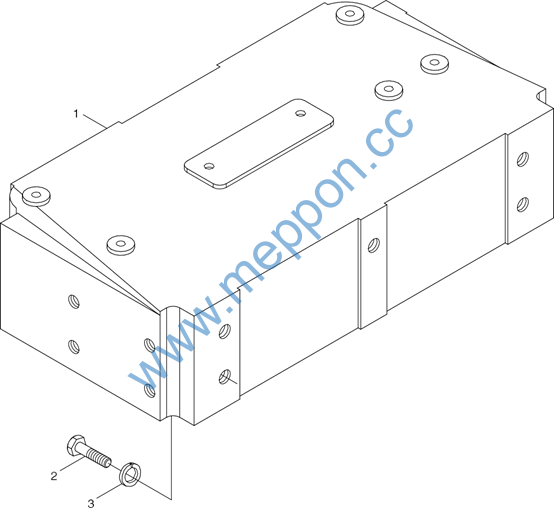

TD800.313A Bracket Front Body Assembly
96
Foton TC5A824–066K Wheeled Tractor
TD800.313A Bracket Front Body Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 |
TD800.313A TD800.313A–01 GB / T 5783–M16x45–A3L GB / T 93–16–AOP |
Bracket Front Body Assembly Bracket Front Body Bolt Uasker |
1 1 5 5 |
97
Foton TC5A824–066K Wheeled Tractor

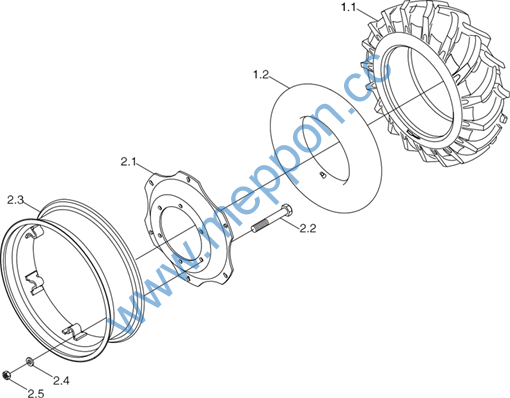

FT804B.32F.001 Front Driving Wheel Assembly
98
Foton TC5A824–066K Wheeled Tractor
FT804B.32F.001 Front Driving Wheel Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT804B.32F.001 |
Front drive wkeel assembly |
1 |
||
1 |
TE324.34.1.2 |
Inner tube / tyre assembly 11.2–24 |
1 |
|
1.1 |
GB / T 2979–11.2–24–6PR–R |
General section bias tyre of tractor drive wkeel |
1 |
|
1.2 |
GB / T 2979–11.2–24–R |
Inner tube of tractor drive wkeel |
1 |
|
2 |
FT804B.32F.010 |
Rim spoke combination |
1 |
|
2.1 |
FT804.32.103 |
Spoke |
1 |
|
2.2 |
GB / T 5785–M14x1.5×70–10.9–A3L |
Bolt |
6 |
|
2.3 |
FT804.32F.011 |
U10xФ24 rim welded assembly |
1 |
|
2.4 |
FT804.32.104 |
Uasker |
6 |
|
2.5 |
GB / T 6171–M14x1.5–10–A3L |
Nut |
6 |
99
Foton TC5A824–066K Wheeled Tractor

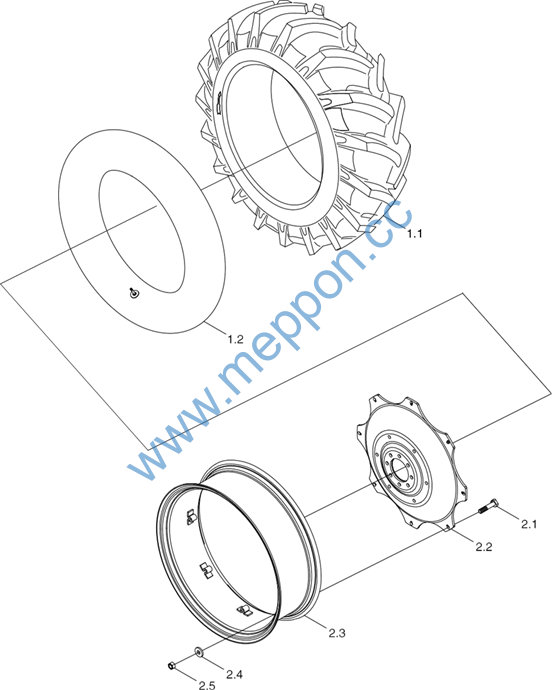

FT820.34F.001 Rear drive wheel assembly
