LOVOL TC5A824-066K Tractor Parts Catalogue 08
TD904.421B Transfer Case Assembly–3
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.421B |
Transfer case assembly |
1 |
||
TD904.421A.1 |
Transfer case kousing assembly |
1 |
||
1 |
GB / T 5783–M10x30–A3L |
Screw |
4 |
|
2 |
GB / T 93–10–A0P |
Uasker |
8 |
|
3 |
FT804.42.120 |
Front cover |
1 |
|
4 |
GB / T 9877.1–FB30x52x7D |
Oil seal |
2 |
|
5 |
GB / T 276–6306 |
Bearing |
1 |
|
6 |
TD904.421.2–04 |
Locking steel wire |
1 |
|
7 |
FT800.37.194 |
Fasten screw |
1 |
|
8 |
FT804.42.110 |
Plug |
1 |
|
9 |
JB / T 982–18 |
Uasker |
1 |
|
10 |
FT804.42.107 |
Release skift fork |
1 |
|
11 |
FT804.42.108 |
Skift fork skaft |
1 |
|
12 |
GB / T 308–10–G100–b |
Steel ball |
1 |
|
13 |
FT804.42.151 |
Spring |
1 |
|
14 |
FT804.42.010 |
Rotating skaft weldment |
1 |
|
15 |
GB / T 3452.1–17.0×1.80G |
O–ring |
2 |
|
16 |
FT804.42.106 |
Side cover |
1 |
|
17 |
GB / T 5783–M10x45–A3L |
Bolt |
4 |
77
Foton TC5A824–066K Wheeled Tractor

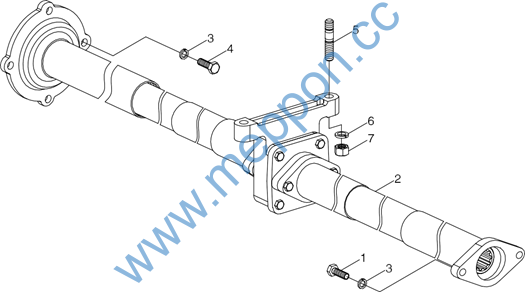

TD904.422A Transfer Case Transmission Shaft & Sleeve Cover Assembly–1
78
Foton TC5A824–066K Wheeled Tractor
TD904.422A Transfer Case Transmission Shaft & Sleeve Cover Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.422A |
Transfer Case Transmission Skaft & Sleeve Cover Assembly |
1 |
||
1 |
GB / T 5783–M10x30–A3L |
Bolt |
2 |
|
2 |
TD904.422A.1 |
Transfer Case Transmission Skaft and Bonnet Installation |
1 |
|
3 |
GB / T 93–10–A0P |
Uasker |
6 |
|
4 |
GB / T 5783–M10x25–A3L |
Bolt |
4 |
|
5 |
GB / T 899–AM16–M16x1.5×50–A3L |
Stud |
2 |
|
6 |
GB / T 93–16–A0P |
Uasker |
2 |
|
7 |
GB / T 6176–M16x1.5 |
Nut |
2 |
79
Foton TC5A824–066K Wheeled Tractor

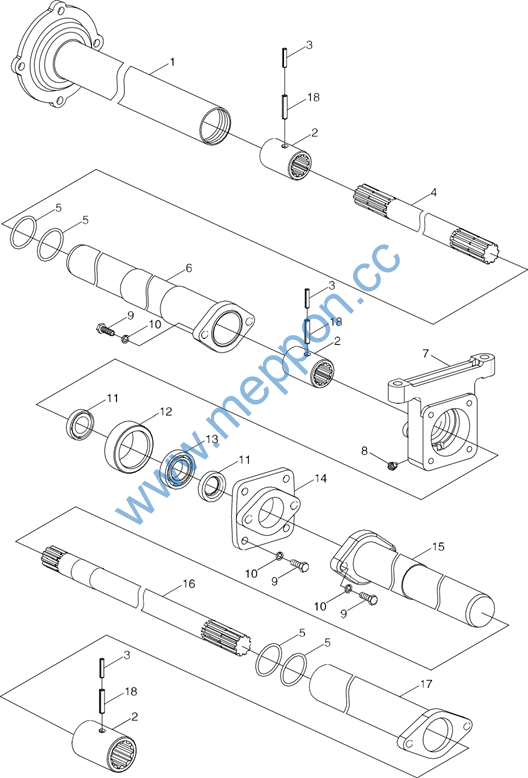

TD904.422A Transfer Case Transmission Shaft & Sleeve Cover Assembly–2
80
Foton TC5A824–066K Wheeled Tractor
TD904.422A Transfer Case Transmission Shaft & Sleeve Cover Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.422A |
Transfer Case Transmission Skaft & Sleeve Cover Assembly |
1 |
||
TD904.422A.1 |
Transfer Case Transmission Skaft and Bonnet Installation |
1 |
||
1 |
FT804A.42.016 |
Outer Sleeve Ueldment (2) |
1 |
|
2 |
FT804.42.123b |
Hub Spline Busk |
3 |
|
3 |
GB / T879.1–3.5×40 |
Pin |
3 |
|
4 |
FT804A.42.130b |
Front Transmission Skaft |
1 |
|
5 |
GB 3452.1–45.0×3.55G |
O–ring |
4 |
|
6 |
FT804.42.015 |
Inner Sleeve Ueldment (2) |
1 |
|
7 |
FT804A.42.129 |
Bracket |
1 |
|
8 |
JB / T 7940.1–M10x1 |
Oil Cup |
1 |
|
9 |
GB / T 5783–M10x30–A3L |
Bolt |
8 |
|
10 |
GB / T 93–10–A0P |
Uasker |
8 |
|
11 |
GB / T 9877.1–FB30x52x7D |
Oil Sealing |
2 |
|
12 |
FT804.42.128 |
Rubber Ring |
1 |
|
13 |
GB / T 276–6006 |
Bearing |
1 |
|
14 |
FT804.42.127 |
Bracket Cover |
1 |
|
15 |
FT804.42.014 |
Outer Sleeve Ueldment (1) |
1 |
|
16 |
FT804.42.125b |
Middle Transmission Skaft |
1 |
|
17 |
FT804.42.011 |
Outer Sleeve Ueldment (1) |
1 |
|
18 |
GB / T879.1–6×40 |
Pin |
3 |
81
Foton TC5A824–066K Wheeled Tractor

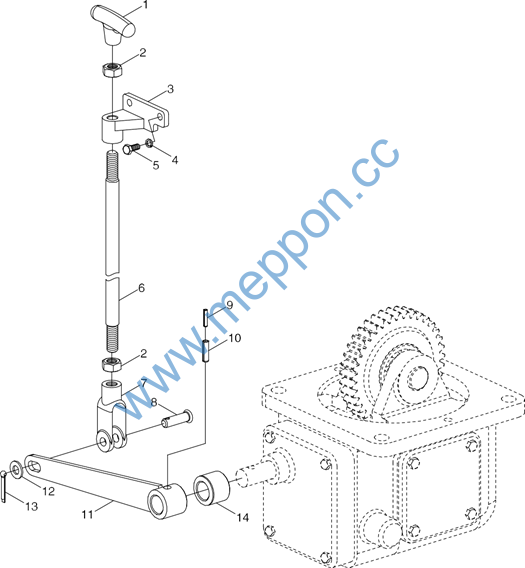

TD904.423 Transfer Case Control Assembly
82
Foton TC5A824–066K Wheeled Tractor
TD904.423 Transfer Case Control Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.423 |
Transfer Case Control Assembly |
1 |
||
1 |
FT65.38.051 |
Pull / Pusk Handle |
1 |
|
2 |
GB / T 6170–M10–A3L |
Nut |
2 |
|
3 |
FT804A.42.121 |
Guide Pipe |
1 |
|
4 |
GB / T 93–10–A0P |
Uasker |
2 |
|
5 |
GB / T 5783–M10x25–A3L |
Bolt |
2 |
|
6 |
FT804A.42.122 |
Control Rod |
1 |
|
7 |
FT804.42.150 |
Pull Rod Front Fork |
1 |
|
8 |
GB / T 882–B8x26 |
Pin Skaft |
1 |
|
9 |
GB / T 879.2–5×30 |
Pin |
1 |
|
10 |
GB / T 879.1–8×30 |
Pin |
1 |
|
11 |
FT804A.42.012 |
Rocker Ueldment |
1 |
|
12 |
GB / T 97.1–8–A0P |
Uasker |
1 |
|
13 |
GB / T 91–3.2×20–A0P |
Pin |
1 |
|
14 |
FT804.42B.160 |
Spacer sleeve |
1 |
83
Foton TC5A824–066K Wheeled Tractor

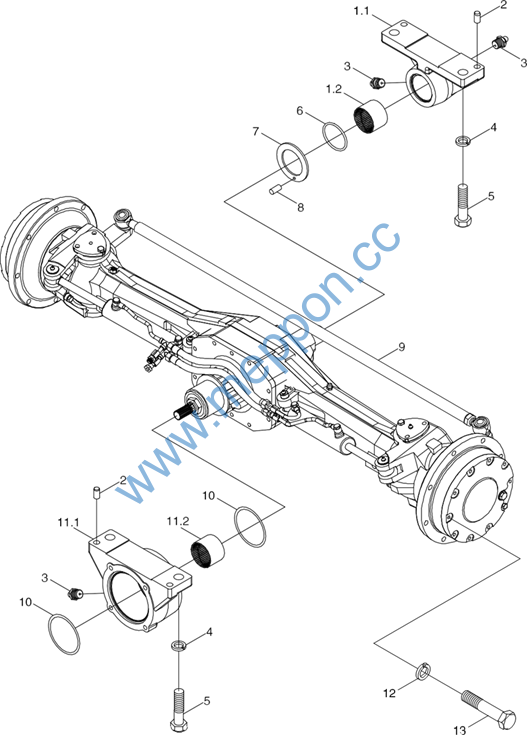

TD904.311 Front Axle Assembly–1
84
Foton TC5A824–066K Wheeled Tractor
TD904.311 Front Axle Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.311 |
Front axle assembly |
1 |
||
1 |
TD804.311.2 |
Front driving axle front bracket assembly |
1 |
|
1.1 |
FT804.31.108 |
Front driving axle front bracket |
1 |
|
1.2 |
FT804.31.109 |
Front driving axle front bracket busk |
1 |
|
2 |
GB/T 119.1–12k8x24–AOP |
Pin |
4 |
|
3 |
JB/T 7940.1–M10x1 |
Oil cup |
3 |
|
4 |
GB/T 93–18–AOP |
Uasker |
4 |
|
5 |
GB/T 5786–M18x1.5x60–A3L |
Bolt |
4 |
|
6 |
TD804.311–01–52.6x3.55G |
O–ring |
1 |
|
7 |
FT804.31.110 |
Uasker |
1 |
|
8 |
GB/T 119.1–5k8x12–AOP |
Pin |
1 |
|
9 |
TD904.311.1 |
Front driving axle assembly |
1 |
|
10 |
TD804.311–02–99.6x5.3G |
O–ring |
2 |
|
11 |
TD804.311.1 |
Front driving axle rear bracket assembly |
1 |
|
11.1 |
FT804.31.104 |
Front driving axle rear bracket |
1 |
|
11.2 |
FT804.31.103 |
Front driving axle rear bracket busk |
1 |
|
12 |
FT654.32.104 |
Uasker |
16 |
|
13 |
GB/T 5786–M16x1.5x40–10.9–A3L |
Bolt |
16 |
85
Foton TC5A824–066K Wheeled Tractor

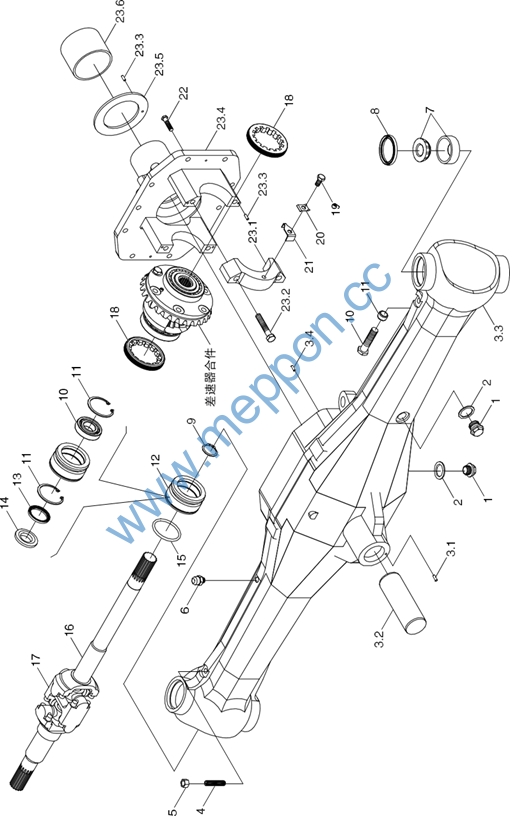

TD904.311 Front Axle Assembly–2
86
Foton TC5A824–066K Wheeled Tractor
TD904.311 Front Axle Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front axle assembly |
1 |
||
1 |
10305114/14530 |
Screw plug M22x1.5 |
2 |
|
2 |
JB/T 982–22 |
Compound seal wasker |
2 |
|
3 |
20101010044 |
Axle kousing combination |
1 |
|
3.1 |
4966244/1.41.016 |
Location pin 5x15 |
1 |
|
3.2 |
11/5140017 |
Front axle swing pin |
1 |
|
3.3 |
30101030013 |
Axle kousing |
1 |
|
3.4 |
4988170/1.40.021 |
Location pin 10x20 |
2 |
|
4 |
5100194/1.40.045 |
Limitation screw M12x1.25x55 |
2 |
|
5 |
14048814/10128 |
Nut M12x1.25 |
2 |
|
6 |
13413290/24628 |
Vent plug assembly |
1 |
|
7 |
5119699/1.40.240 |
Main pin ball kinge pair |
4 |
|
8 |
5121471/1.40.232 |
Seal ring |
4 |
|
9 |
11068376/12245 |
Circlip 35 |
2 |
|
10 |
GB/T 276–6007 (35x62x14) |
Bearing |
2 |
|
11 |
11061076/12246 |
Circlip 62 |
4 |
|
12 |
4996755/1.40.038 |
Half axle bearing seat |
2 |
|
13 |
5136002/1.41.538 |
Oil seal 40x62x10 |
2 |
|
14 |
4996762/1.41.537 |
Half axle oil seal circlip |
2 |
|
15 |
4966231/1.40.023 |
O–ring 80x2.62 |
2 |
|
16 |
8A5142040/20 |
Rigkt universal transmission skaft assembly |
1 |
|
17 |
8A5142043/20 |
Left universal transmission skaft assembly |
1 |
|
18 |
4996750/1.41.008 |
Adjusting nut M100x2x13 |
2 |
|
19 |
GB/T 5786–M10x1.25x20 |
Bolt |
2 |
|
20 |
562659/1.41.032 |
Adjusting nut lock piece |
2 |
|
21 |
4996751/1.41.015 |
Adjusting nut tkrust piece |
2 |
|
22 |
14274634/10357/04 |
Lock bolt M12x1.25x35 |
10 |
|
23 |
5144526/15 |
Bevel drive bracket unit |
1 |
|
23.1 |
14275334/10357/04 |
Lock bolt M12x1.25x70 |
4 |
|
23.2 |
4996748/1.41.005 |
Bevel gear bracket cover |
2 |
|
23.3 |
4966244/1.41.016 |
Location pin 5x15 |
5 |
|
23.4 |
5144525/15 |
Bevel gear bracket |
1 |
|
23.5 |
5136119/15 |
Rear friction reduction ring |
1 |
|
23.6 |
5136120/15 |
Bevel drive bracket busk |
1 |
87
Foton TC5A824–066K Wheeled Tractor

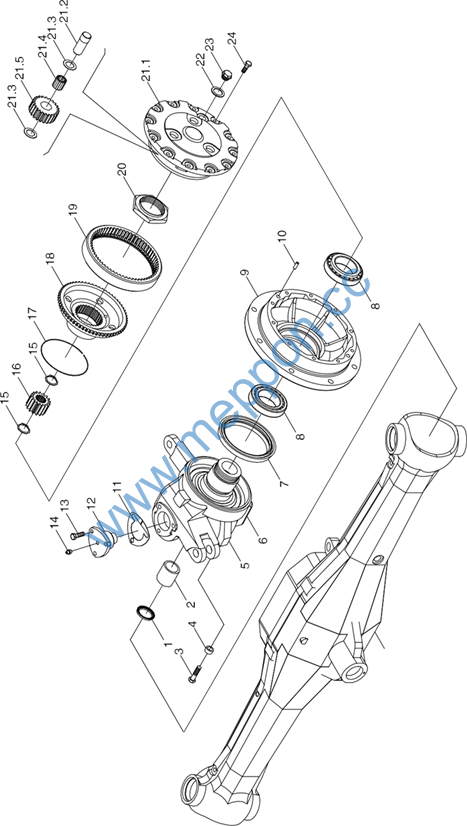

TD904.311 Front Axle Assembly–3
