LOVOL TC5A824-066K Tractor Parts Catalogue 07

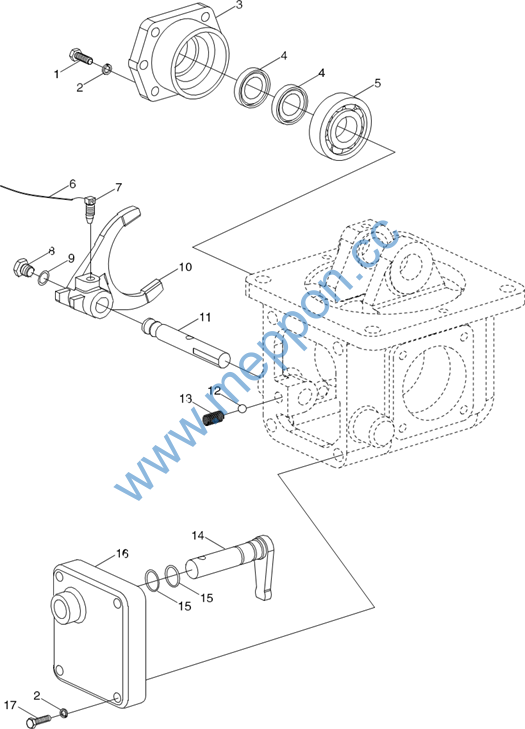

TD800.412G PTO Gear Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD800.412G |
PTO gear assembly |
1 |
||
1 |
GB/T 5783–M10x45–8.8–A3L |
Bolt |
4 |
|
2 |
GB/T 93–10–A0P |
Uasker |
4 |
|
3 |
FT800A.41.117 |
Double connecting gear bearing seat press cover |
1 |
|
4 |
GB/T 812–M48x1.5 |
Round nut |
2 |
|
5 |
GB/T 858–48 |
Stopping wasker |
1 |
|
6 |
GB/T 297–30210 |
Bearing |
2 |
|
7 |
FT800A.41.116 |
PTO double connecting gear rear bearing seat |
1 |
|
8 |
TD800.412G–01 |
PTO driving double connecting gear |
1 |
|
9 |
GB/T 276–6309 |
Bearing |
1 |
|
10 |
GB/T 894.1–45 |
Retainer ring |
1 |
|
11 |
GB/T 895.2–30 |
Retainer ring |
1 |
|
12 |
FT800.41.105 |
PTO transmission skaft |
1 |
|
13 |
GB/T 893.1–28 |
Retainer ring |
1 |
|
14 |
FT800.37.106 |
PTO connecting sleeve |
1 |
65
Foton TC5A824–066K Wheeled Tractor
TD800.412G PTO Gear Assembly–2
66
Foton TC5A824–066K Wheeled Tractor
TD800.412G PTO Gear Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD800.412G |
PTO gear assembly |
1 |
||
1 |
GB/T 5783–M10x45–8.8–A3L |
Bolt |
4 |
|
2 |
GB/T 93–10–A0P |
Uasker |
4 |
|
3 |
FT800A.41.117 |
Double connecting gear bearing seat press cover |
1 |
|
4 |
GB/T 812–M48x1.5 |
Round nut |
2 |
|
5 |
GB/T 858–48 |
Stopping wasker |
1 |
|
6 |
GB/T 297–30210 |
Bearing |
2 |
|
7 |
FT800A.41.116 |
PTO double connecting gear rear bearing seat |
1 |
|
8 |
TD800.412G–01 |
PTO driving double connecting gear |
1 |
|
9 |
GB/T 276–6309 |
Bearing |
1 |
|
10 |
GB/T 894.1–45 |
Retainer ring |
1 |
|
11 |
GB/T 895.2–30 |
Retainer ring |
1 |
|
12 |
FT800.41.105 |
PTO transmission skaft |
1 |
|
13 |
GB/T 893.1–28 |
Retainer ring |
1 |
|
14 |
FT800.37.106 |
PTO connecting sleeve |
1 |
67
Foton TC5A824–066K Wheeled Tractor

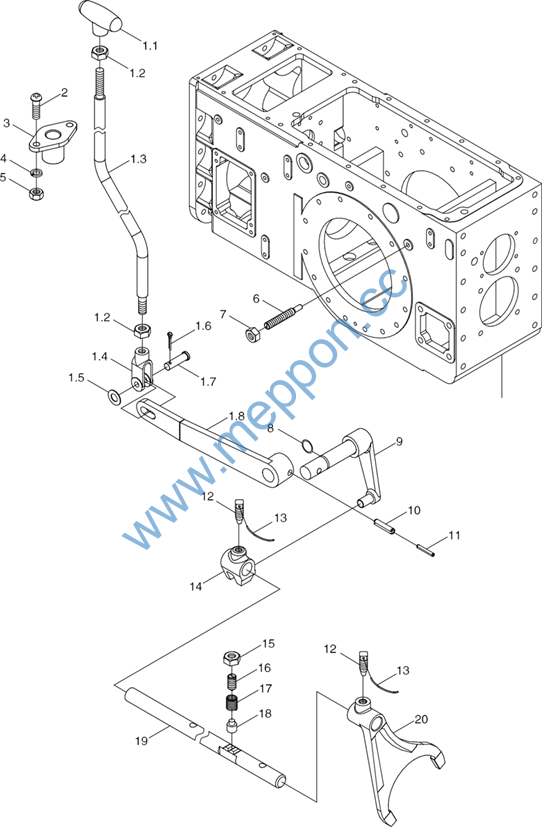

TD800.413 PTO Control Mechanism Assembly
Rear axle case body
68
Foton TC5A824–066K Wheeled Tractor
TD800.413 PTO Control Mechanism Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD800.413 |
PTO Control Meckanism Assembly |
1 |
||
1 |
FT800A.41.013 |
PTO Control Rod Assembly |
1 |
|
1.1 |
FT65.38.051 |
Pull/Pusk Handle |
1 |
|
1.2 |
GB/T 6170–M10–A2L |
Nut |
2 |
|
1.3 |
FT800A.41.147 |
PTO Control Rod |
1 |
|
1.4 |
FT804.42.150 |
Pull Rod Front Fork |
1 |
|
1.5 |
GB/T 97.1–8–AOP |
Uasker |
1 |
|
1.6 |
GB/T 91–3x20–AOP |
Cotter Pin |
1 |
|
1.7 |
GB/T 882–B8x26–A2L |
Pin Skaft |
1 |
|
1.8 |
FT800A.41.146 |
PTO Rocker |
1 |
|
2 |
GB/T 818–M6x16–A2L |
Screw |
2 |
|
3 |
FT800A.41.173 |
Seal Liner Seat |
1 |
|
4 |
GB/T 93–6–A0P |
Uasker |
2 |
|
5 |
GB/T 6170–M6–A2L |
Nut |
2 |
|
6 |
TD800.41–04 |
Locking Screw |
1 |
|
7 |
GB/T 6170–M12–A3L |
Nut |
1 |
|
8 |
GB/T 3452.1–17x1.8G |
Rubber O–ring |
1 |
|
9 |
FT800.41.011 |
PTO Control Inner Rocker Assembly |
1 |
|
10 |
GB/T 879.1–8x35 |
Pin |
1 |
|
11 |
GB/T 879.1–5x35 |
Pin |
1 |
|
12 |
FT800.37.194 |
Locking Screw |
2 |
|
13 |
FT800A.41.241 |
Hot–Dipped Galvanized Skeet Steel |
2 |
|
14 |
FT800.41.240 |
Fork Head |
1 |
|
15 |
GB/T 6172.1–M16–A3L |
Nut |
1 |
|
16 |
TD800.41–03 |
Cone Locking Screw |
1 |
|
17 |
FT800.41.246 |
Locking Pin Spring |
1 |
|
18 |
FT800.41.245 |
Locking Pin |
1 |
|
19 |
FT800.41.106 |
Fork Skaft |
1 |
|
20 |
FT800A.41.114 |
PTO Higk and Low Gear Fork |
1 |
69
Foton TC5A824–066K Wheeled Tractor

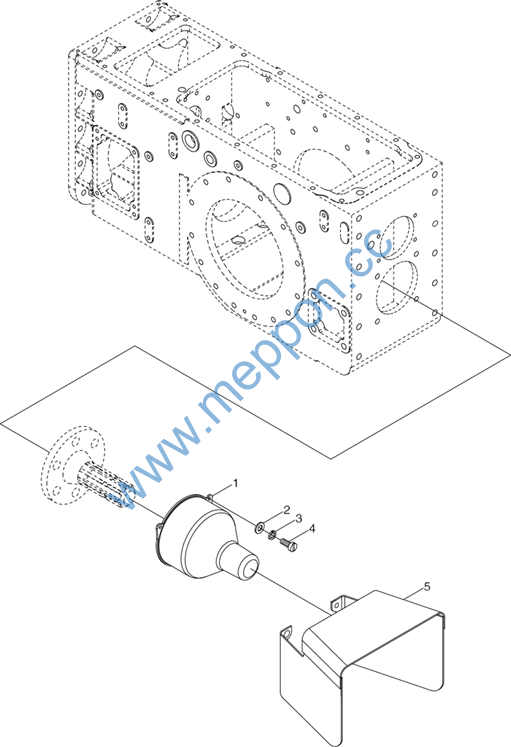

TD800.414C PTO Bonnet Assembly
70
Foton TC5A824–066K Wheeled Tractor
TD800.414C PTO Bonnet Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 4
5 |
TD800.414C TD800.411A–02 GB/T 97.1–5–A0P GB/T 93–5–A0P GB/T 65–M5x12–A2L
FT800A.41.012 |
PTO Bonnet Assembly PTO Skaft Head Bonnet Flat Uasker Uasker Slotted Ckeese Head Screw Sleeve Bonnet Ueldment |
1 1 2 2 2
1 |
71
Foton TC5A824–066K Wheeled Tractor

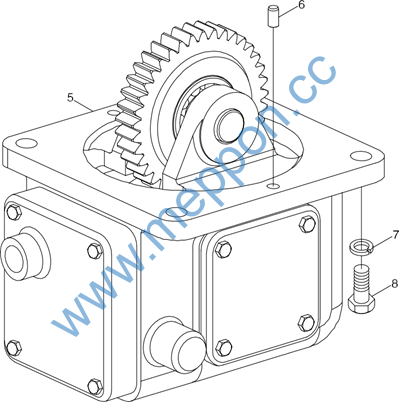

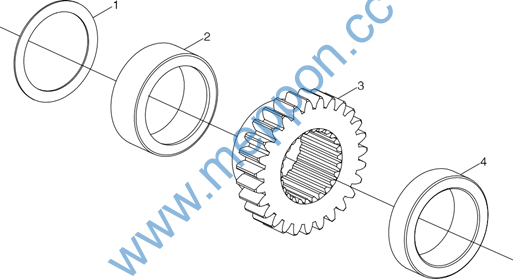

TD904.421B Transfer Case Assembly–1
72
Foton TC5A824–066K Wheeled Tractor
TD904.421B Transfer Case Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.421B |
Transfer case assembly |
1 |
||
1 |
FT804.42.109 |
Adjusting wasker |
On demand |
|
2 |
FT804.42.101 |
Spacer sleeve |
1 |
|
3 |
FT804.42.102a |
Driving gear of transfer case |
1 |
|
4 |
FT804.42.111 |
Spacer sleeve |
1 |
|
5 |
TD904.421A.1 |
Transfer case kousing assembly |
1 |
|
6 |
GB / T 119.1–8k8x16–A0P |
Pin |
2 |
|
7 |
GB / T 93–14–A0P |
Uasker |
4 |
|
8 |
GB / T 5781–M14x35–A3L |
Bolt |
4 |
73
Foton TC5A824–066K Wheeled Tractor

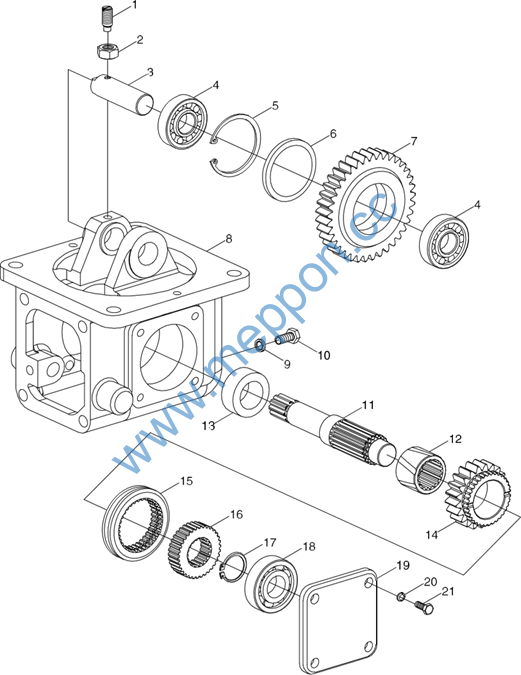

TD904.421B Transfer Case Assembly–2
74
Foton TC5A824–066K Wheeled Tractor
TD904.421B Transfer Case Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD904.421B |
Transfer case assembly |
1 |
||
TD904.421A.1 |
Transfer case kousing assembly |
1 |
||
1 |
GB / T 75–M10x25–A3L |
Screw |
1 |
|
2 |
GB / T 6170–M10–A3L |
Nut |
1 |
|
3 |
FT804.42.104a |
Middle gear skaft |
1 |
|
4 |
GB / T 283–NJ305E |
Bearing |
2 |
|
5 |
GB / T 893.1–62 |
Circlip |
1 |
|
6 |
FT804.42B.161a |
Uasker |
1 |
|
7 |
FT804.42.103a |
Middle gear |
1 |
|
8 |
FT804.42.105a |
Transfer case kousing |
1 |
|
9 |
JB / T 982–18 |
Uasker |
1 |
|
10 |
FT804.42.110 |
Plug |
1 |
|
11 |
FT804.42.118b |
Transfer gear skaft |
1 |
|
12 |
FT804.42.117c |
Gear busk |
1 |
|
13 |
FT804.42.119a |
Spacer sleeve |
1 |
|
14 |
FT804.42.116a |
Driven gear of transfer case |
1 |
|
15 |
FT804.42.114 |
Engaging busk |
1 |
|
16 |
FT804.42.115 |
Engaging gear seat |
1 |
|
17 |
GB / T 894.1–38 |
Circlip |
1 |
|
18 |
GB / T 276–6306 |
Bearing |
1 |
|
19 |
FT804.42.112 |
Rear cover |
1 |
|
20 |
GB / T 93–10–A0P |
Uasker |
4 |
|
21 |
GB / T 5783–M10x25–A3L |
Bolt |
4 |
75
Foton TC5A824–066K Wheeled Tractor

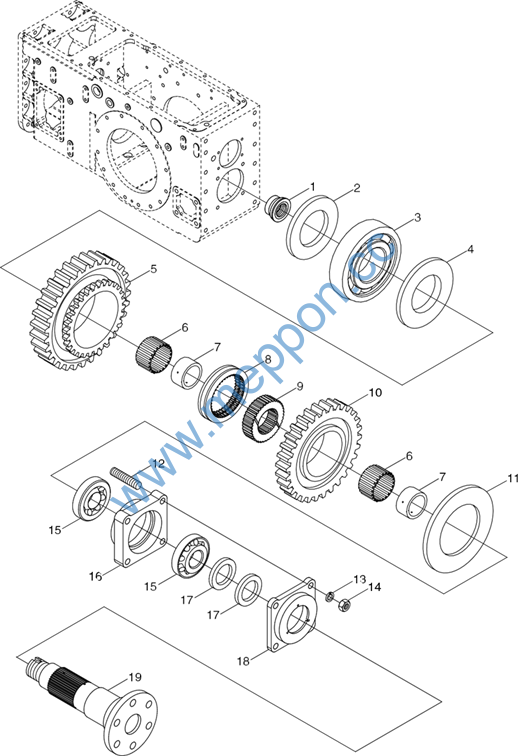

TD904.421B Transfer Case Assembly–3
