LOVOL TC5A824-050K Tractor Parts Catalogue 21
FT900A.58.003-1 58.1-液压系统装置总成-1 HYDRAULIC SYSTEM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.55.139 |
空心螺栓 |
HOLLOW BOLT |
3 |
2011-11_ |
10 |
JBT8870-d40 |
喉箍 |
HOOP |
2 |
2011-11_ |
11 |
FT904A.58.890 |
回油胶管 |
OIL RETURN RUBBER HOSE |
1 |
2011-11_ |
12 |
FT900A.58.070 |
回油短管焊合 |
OIL RETURN SHORT PIPE WELDMENT |
1 |
2011-11_ |
13 |
FT800.58A.010 |
单阀分配器 |
FP-L 15E SINGLE VALVE DISTRIBUTOR |
1 |
2011-11_ |
14 |
FT904A.58.080 |
连接套焊合 |
CONNECTING SLEEVE WELDMENT |
1 |
2004-01_ |
14 |
FT904A.58.080a |
连接套焊合 |
CONNECTING SLEEVE WELDMENT |
1 |
2009-04_ |
15 |
FT904A.58.030 |
分配器支架焊合 |
DISTRIBUTOR BRACKET WELDMENT |
1 |
2011-11_ |
16 |
GBT70.1-M10X25-A2L |
内六角圆柱头螺钉 |
SCREW |
2 |
2011-11_ |
17 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
5 |
2011-11_ |
18 |
GBT5783-M10X25-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
19 |
FT704.58J.112 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
2 |
JBT982-27 |
组合密封垫圈 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
2 |
JBT982-27 |
组合密封垫圈 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
20 |
JBT982-24 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
21 |
FT900A.58.060 |
分配器进油管总成 |
DISTRIBUTOR OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
22 |
FT900A.58.901 |
固定夹 |
LOCKING CLAMP |
1 |
2011-11_ |
3 |
FT800.58A.038 |
回油滤油器出油管总成 |
OIL RETURN FILTER OUTPUT PIPE ASSEMBLY |
1 |
2011-11_ |
4 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
5 |
GBT93-8-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
6 |
GBT3452.1-19X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
7 |
FT800.58A.105 |
回油滤油器支架 |
OIL RETURN FILTER BRACKET |
1 |
2011-11_ |
8 |
FT800.58A.040a |
回油滤油器总成 |
OIL RETURN FILTER ASSEMBLY |
1 |
2011-11_ |
9 |
FT800.58A.037 |
回油滤油器进油管总成 |
OIL RETURN FILTER INLET PIPE ASSEMBLY |
1 |
2011-11_ |

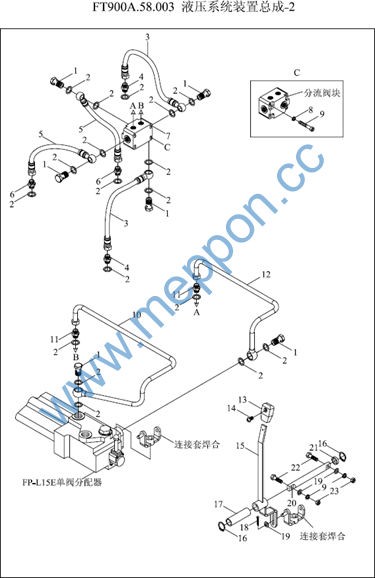

FT900A.58.003-2 58.2-液压系统装置总成-2 HYDRAULIC SYSTEM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT650.40.102 |
空心螺栓M20X1.5 |
HOLLOW BOLT M20X1.5 |
6 |
2011-11_ |
10 |
FT904A.58.060 |
分配器输出油管总成2 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY 2 |
1 |
2011-11_ |
11 |
FT800.58A.106 |
卡套式端直通接头体 |
STRAIGHT PIPE JOINT BODY |
2 |
2011-11_ |
12 |
FT904A.58.070 |
分配器输出油管总成1 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY 1 |
1 |
2011-11_ |
13 |
FT904A.58.891 |
手柄头 |
HANDLE HEAD |
1 |
2004-01_ |
13 |
TB504.552-04 |
手柄头总成 |
HANDLE HEAD ASSEMBLY |
1 |
2010-10_ |
14 |
GBT818-M6X8-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2011-11_ |
15 |
FT904A.58.050 |
分配器操纵手柄焊合 |
DISTRIBUTOR CONTROL HANDLE WELDMENT |
1 |
2004-01_ |
15 |
FT904A.58.050a |
分配器操纵手柄焊合 |
DISTRIBUTOR CONTROL HANDLE WELDMENT |
1 |
2009-04_ |
16 |
GBT894.1-20 |
挡圈20 |
BLCOKING RING |
2 |
2011-11_ |
17 |
FT800A.57.123 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
18 |
GBT91-3X20 |
开口销 |
PIN |
1 |
2011-11_ |
19 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
2 |
JBT982-20 |
组合密封垫圈 |
COMBINED SEAL GASKET |
18 |
2011-11_ |
20 |
FT800A.57.102 |
固定轴 |
FIXING SHAFT |
1 |
2011-11_ |
21 |
FT800A.57.103 |
限位套1 |
LIMITING SLEEVE I |
1 |
2011-11_ |
22 |
GBT5783-M8X30-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
3 |
FT800.58A.039 |
油缸进油管总成-1 |
OIL CYLINDER INLET PIPE ASSEMBLY-1 |
2 |
2011-11_ |
4 |
FT700.58D.034 |
缓降阀总成 |
GRADUALLY RELIEVE VALVE ASSEMBLY |
2 |
2011-11_ |
5 |
FT800.58A.041 |
油缸进油管总成-2 |
OIL CYLINDER INLET PIPE ASSEMBLY-2 |
2 |
2011-11_ |
6 |
FT700.58D.105 |
油缸接头 |
OIL CYLINDER JOINT |
2 |
2011-11_ |
7 |
FT800.58A.107 |
分流阀块 |
DIVERTER VALVE BLOCK |
1 |
2011-11_ |
8 |
GBT70.1-M8X65-A2L |
内六角圆柱头螺钉 |
SCREW |
4 |
2011-11_ |
9 |
GBT93-8-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |

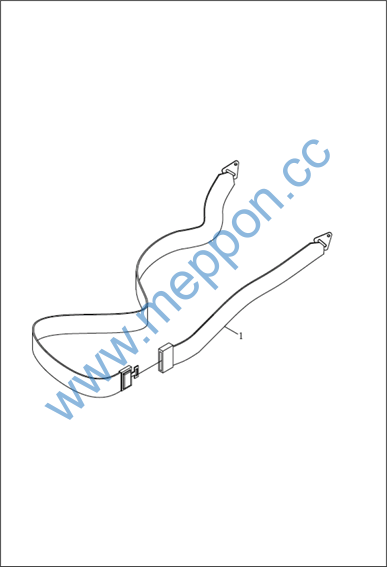

TA600.62ZC 62-安全带 62-SAFETY BELT
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA600.62 |
安全带安装总成 |
SAFETY BELT INSTALLATION ASSEMBLY |
1 |
2012-01_ |

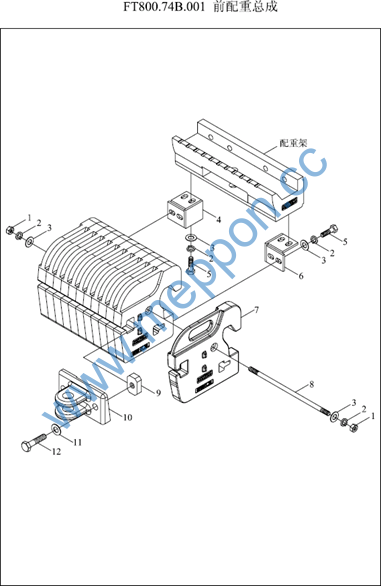

FT800.74B.001 74-前配重总成 74-FRONT BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
10 |
FT650.74.107 |
牵引耳 |
TOWING LUG |
1 |
2011-11_ |
11 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
12 |
GBT5785-M20X1.5X80-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
10 |
2011-11_ |
3 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
10 |
2011-11_ |
4 |
FT700.74B.010 |
右固定块焊接总成 |
RIGHT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
6 |
FT700.74B.011 |
左固定块焊接总成 |
LEFT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
7 |
FT800.74B.106a |
配重块 |
BALLAST |
11 |
2011-11_ |
8 |
F700.74B.107 |
联接螺栓 |
CONNECTING BOLT |
1 |
2011-11_ |
9 |
FT650.74.108 |
牵引螺母 |
TOWING NUT |
2 |
2004-01_ |
9 |
TA700.741-02 |
牵引板 |
TOWING PLATE |
2 |
2009-12_ |

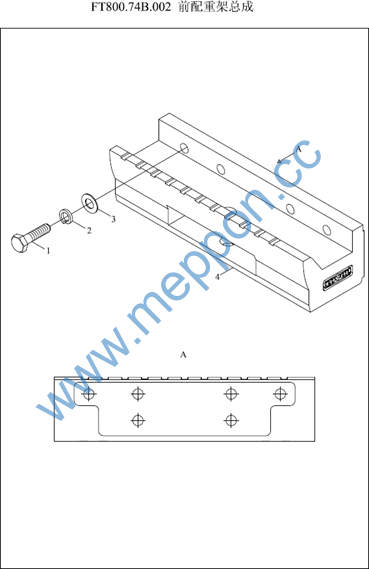

FT800.74B.002 74-前配重架总成 74-FRONT BALLAST BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 4 |
GBT5785-M18X1.5X70-10.9-A3L GBT93-18-AOP GBT97.1-18-A0P FT800.74B.105a FT800.74B.105 |
六角头螺栓弹簧垫圈 平垫圈 配重架配重架 |
BOLT SPRING WASHER WASHER BALLAST BRACKET BALLAST BRACKET |
6 6 6 1 1 |
2004-01_ 2004-01_ 2004-01_ 2009-08_ 2008-03_ |

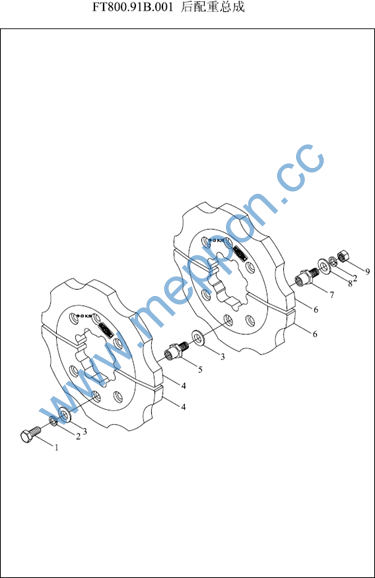

FT800.91B.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X40-A3L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
2 |
GBT93-16-AOP |
垫圈 |
WASHER |
12 |
2004-01_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2012-09_ |
3 |
FT800.34.108 |
平垫圈 |
WASHER |
12 |
2011-11_ |
4 |
FT804.91.105 |
后配重 |
REAR BALLAST |
2 |
2011-11_ |
5 |
FT804.91.102 |
配重螺钉Ⅱ |
BALLAST SCREW II |
6 |
2011-11_ |
6 |
FT800.91B.103 |
后配重Ⅱ |
REAR BALLAST II |
2 |
2011-11_ |
7 |
FT804.91.101 |
配重螺钉Ⅰ |
BALLAST SCREW I |
6 |
2011-11_ |
8 |
GBT97.1-16-AOP |
垫圈 |
WASHER |
6 |
2004-01_ |
9 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
6 |
2011-11_ |

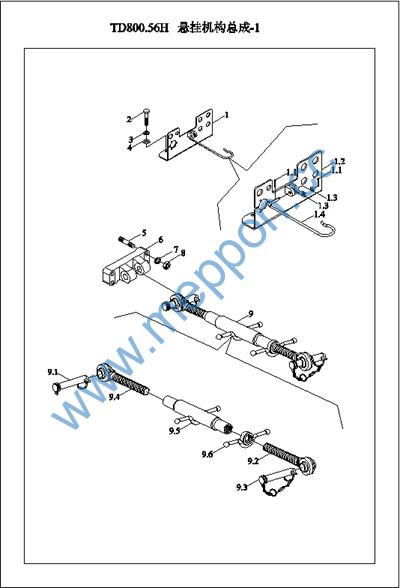

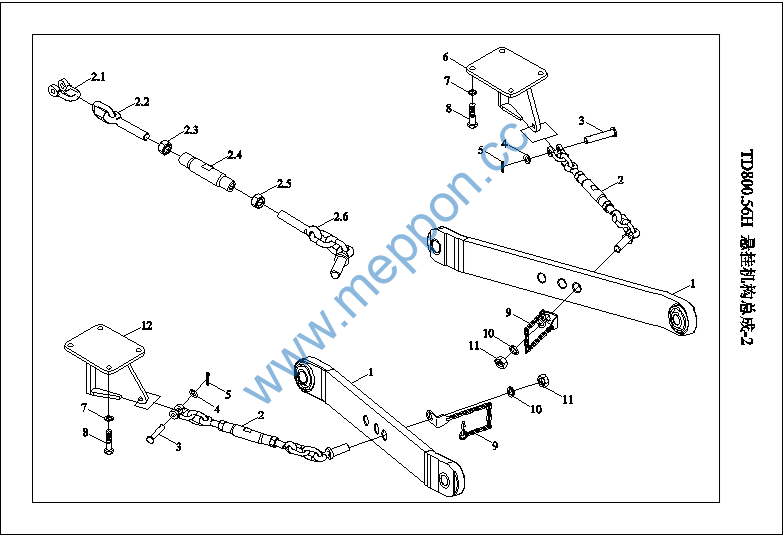

TD800.56H-1 悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.56A.018a |
上拉杆固定卡组合 |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2012-05_ |
1.1 |
GBT91-2.5X14-A0P |
开口销 |
PIN |
2 |
2012-05_ |
1.1 |
GBT91-2.5X14-A0P |
开口销 |
PIN |
2 |
2012-05_ |
1.2 |
FT800.56A.035b |
连接板焊合件 |
CONNECTING PLATE WELDMENT |
1 |
2012-05_ |
1.3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2012-05_ |
1.4 |
FT800.56.263a |
固定卡 |
LOCKING CLAMP |
1 |
2012-05_ |
2 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
2 |
2012-05_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2012-05_ |
4 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2012-05_ |
5 |
GBT899-GM16-M16X65-8.8-A3L |
双头螺柱 |
8.8-A3L STUD |
4 |
2012-05_ |
6 |
FT800.56A.101a |
上拉杆支座 |
UPPER PULL ROD SUPPORT SEAT |
1 |
2012-05_ |
7 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
18 |
2012-05_ |
8 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
10 |
2012-05_ |
9 |
TD800.56A.1 |
加长上拉杆总成 |
LENGHTEN UPPER PULL ROD ASSEMBLY |
1 |
2012-05_ |
9 |
TD800.56A.1 |
加长上拉杆总成 |
LENGHTEN UPPER PULL ROD ASSEMBLY |
1 |
2012-05_ |
9.1 |
TD800.56A.1.1 |
上拉杆前销 |
UPPER PULL ROD FRONT PIN |
1 |
2012-05_ |
9.2 |
FT800.56.023 |
上拉杆后调节螺杆挤压总成 |
UPPER PULL ROD REAR ADJUSTING SCREW |
1 |
2012-05_ |
9.3 |
FT800.56.027 |
上拉杆销及锁销总成 |
EXTRUSION ASSEMBLY |
1 |
2012-05_ |
9.4 |
FT800.56.025 |
上拉杆前调节螺杆挤压总成 |
UPPER PULL ROD PIN AND LOCK PIN |
1 |
2012-05_ |
9.5 |
FT800.56C.024 |
调节螺管手柄焊合总成 |
ASSEMBLY |
1 |
2012-05_ |
UPPER PULL ROD FRONT ADJUSTING SCREW |
|||||
9.6 |
FT800.56.029 |
上拉杆锁紧螺帽总成 |
EXTRUSION ASSEMBL |
1 |
2012-05_ |
ADJUSTING SCREW HANDLE WELDMENT |
|||||
ASSEMBLY |
|||||
UPPER PULL ROD LOCKING NUT ASSEMBLY |
