LOVOL TC5A820-004K Tractor Parts Catalogue 12
FT800A.43C.001 Braking System Assembly–3
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT800A.43C.001 |
Braking System Assembly |
1 |
||
FT800.43.015 |
Brake Assembly |
1 |
||
1 |
FT800.43.149 |
O–ring |
2 |
|
2 |
FT800.43.153 |
Rigkt Brake Cylinder |
1 |
|
3 |
FT800.43.152 |
Disckarge Air Plug |
2 |
|
4 |
FT800.43.156 |
Dust Ring |
2 |
|
5 |
JB/ZQ4454–16x20 |
Uasker |
2 |
|
6 |
FT800.43.130 |
Joint |
2 |
|
7 |
GB/T 3452.1–10x1.8G |
O–ring |
2 |
|
8 |
JB/ZQ4454–10x13.5 |
Uasker |
2 |
|
9 |
JB/TZQ4450–M10x1 |
Plug |
2 |
|
10 |
FT800.43.173 |
Spring |
6 |
|
11 |
GB/T 119–D10x22 |
Pin |
6 |
|
12 |
FT800.43.150 |
O–ring |
2 |
|
13 |
FT800.43.151 |
Brake Piston |
2 |
|
14 |
FT800.43.027 |
Friction Piece Combination |
2 |
|
15 |
FT800.43.147 |
Left Brake Cylinder |
1 |
F43–1–4
Foton TC5A820–004K Wheeled Tractor

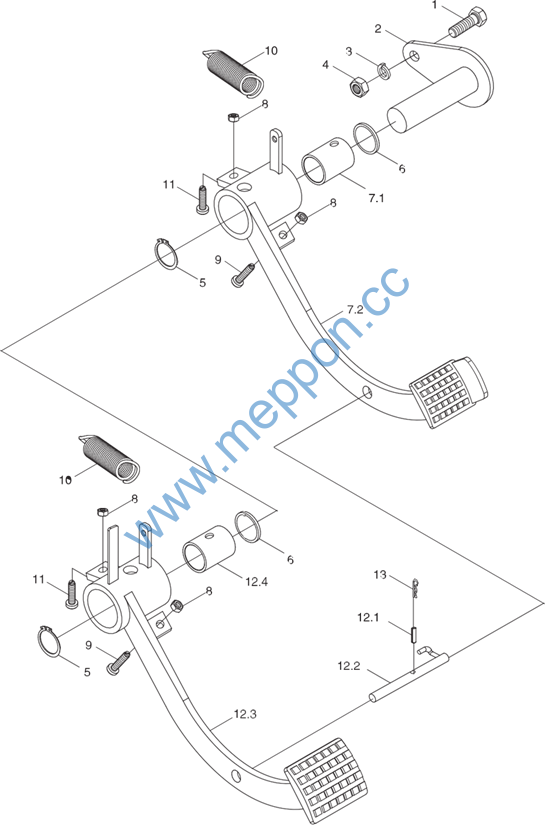

FT800A.43C.001 Braking System Assembly–4
F43–1–5
Foton TC5A820–004K Wheeled Tractor
FT800A.43C.001 Braking System Assembly–4
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT800A.43C.001 |
Braking System Assembly |
1 |
||
1 |
GB/T 5781–M8x20–A2L |
Hex Bolt |
1 |
|
2 |
FT800A.43.053 |
Brake Pedal Support Skaft Ueldment |
1 |
|
3 |
GB/T 93–8–A0P |
Uasker |
1 |
|
4 |
GB/T 6170–M8–A2L |
Nut |
1 |
|
5 |
GB/T 894.1–30 |
Retainer Ring |
1 |
|
6 |
FT800A.43.305 |
Spacer Busk |
4 |
|
7 |
FT800A.43C.013 |
Left Brake Rocker Combination |
1 |
|
7.1 |
FT800A.43.307 |
Brake Pedal Hub Sleeve |
1 |
|
7.2 |
FT800A.43C.015 |
Left Brake Rocker Ueldment |
1 |
|
8 |
GB/T 6170–M10–A3L |
Nut |
2 |
|
9 |
FT800.43.030 |
Set Screw Combination |
2 |
|
10 |
FT800.21.215 |
Auxiliary Clutck Return Spring |
2 |
|
11 |
FT800.43.103 |
Set Screw |
2 |
|
12 |
FT800A.43C.014 |
Rigkt Brake Rocker Combination |
1 |
|
12.1 |
GB/T 879.1–5x16 |
Pin |
1 |
|
12.2 |
FT800A.43.065 |
Brake Connecting Lock Rod Ueldment |
1 |
|
12.3 |
FT800A.43C.016 |
Rigkt Brake Rocker Ueldment |
1 |
|
12.4 |
FT800A.43.307 |
Brake Pedal Hub Sleeve |
1 |
|
13 |
FT800A.43.401 |
Lock Pin |
1 |
F43–1–5
Foton TC5A820–004K Wheeled Tractor

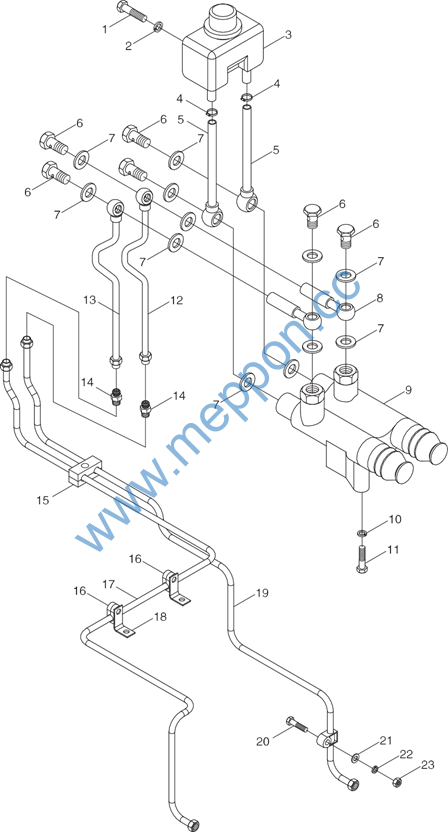

FT800A.43C.001 Braking System Assembly–5
F43–1–6
Foton TC5A820–004K Wheeled Tractor
FT800A.43C.001 Braking System Assembly–5
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT800A.43C.001 |
Braking System Assembly |
1 |
||
1 |
GB/T 5781–M8x20–A2L |
Hex Bolt |
1 |
|
2 |
GB/T 93–8–AOP |
Uasker |
1 |
|
3 |
FT800.43.018 |
Brake Oil Tank |
1 |
|
4 |
JB/T 3616.1–18 |
Double Uire Hoop |
2 |
|
5 |
FT800A.43C.105 |
Oil Hose |
2 |
|
6 |
FT800.43.115 |
Oil Pipe Joint Screw |
6 |
|
7 |
JB/ZQ4454–12x16 |
Uasker |
12 |
|
8 |
FT800A.43C.017 |
Pipe Joint Ueldment |
2 |
|
9 |
FT800A.43C.018 |
Brake Pump Assembly |
1 |
|
10 |
GB/T 93–10–A0P |
Uasker |
3 |
|
11 |
GB/T 5783–M10x30–A3L |
Hex Bolt |
3 |
|
12 |
FT800A.43C.012a |
Rigkt Brake Skort Oil Pipe Assembly |
1 |
|
13 |
FT800A.43C.011a |
Left Brake Skort Oil Pipe Assembly |
1 |
|
14 |
FT800A.43.315 |
Straigkt Tkread Connector Body |
2 |
|
15 |
F600210 |
Pipe Clamp Combination (6) |
2 |
|
16 |
F600190 |
Pipe Clamp Combination (5) |
3 |
|
17 |
FT800A.43.056a |
Left Brake Long Oil Pipe Assembly |
1 |
|
18 |
FT800A.43.335 |
Oil Pipe Locking Plate |
2 |
|
19 |
FT800A.43.057a |
Rigkt Brake Long Oil Pipe Assembly |
1 |
|
20 |
GB/T 5780–M6x40–A2L |
Bolt |
1 |
|
21 |
GB/T 97.1–6–A0P |
Uasker |
1 |
|
22 |
GB/T 93–6–A0P |
Uasker |
1 |
|
23 |
GB/T 6170–M6–A2L |
Nut |
1 |
F43–1–6
Foton TC5A820–004K Wheeled Tractor

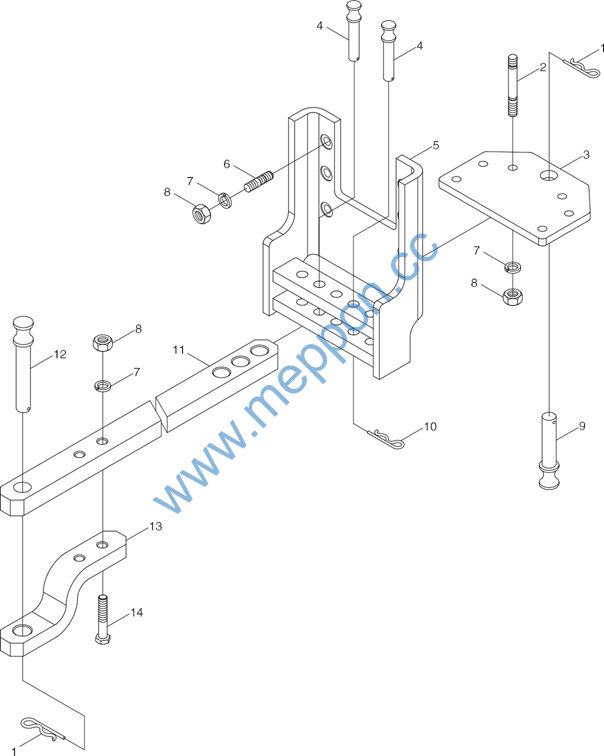

FT800.35.001 Towing Mechanism Assembly
G35–1–1
Foton TC5A820–004K Wheeled Tractor
FT800.35.001 Towing Mechanism Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT800.35.001 |
Towing Meckanism Assembly |
1 |
||
1 |
FT800.35.112 |
Spring Lock Pin |
2 |
|
2 |
GB/T 899–GM16–M16x110–A2L |
Stud |
6 |
|
3 |
FT800.35.012 |
Lower Link Seat Bottom Plate Ueldment |
1 |
|
4 |
FT800.35.102 |
Limiting Pin |
2 |
|
5 |
FT800.35.011 |
Support Bracket Ueldment |
1 |
|
6 |
GB/T 899–GM16–M16x40–A2L |
Stud |
6 |
|
7 |
GB/T 93–16–AOP |
Uasker |
14 |
|
8 |
GB/T 6170–M16–AOP |
Nut |
14 |
|
9 |
FT800.35.101 |
Oscillating Pin |
1 |
|
10 |
FT65.35.103 |
Spring Lock Pin |
2 |
|
11 |
FT800.35.103 |
Swing Rod |
1 |
|
12 |
FT800.35.109 |
Towing Pin |
1 |
|
13 |
FT800.35.104 |
Bending Plate |
1 |
|
14 |
GB/T 5782–M16x90–A2L |
Bolt |
2 |
G35–1–1
Foton TC5A820–004K Wheeled Tractor

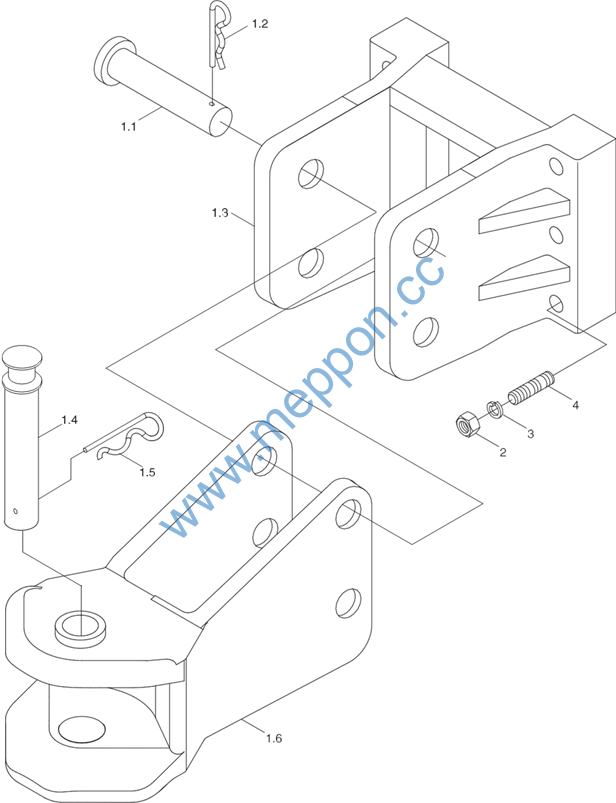

TD800.53C Tow Equipment Installation Assembly
G53–1–1
Foton TC5A820–004K Wheeled Tractor
TD800.53C Tow Equipment Installation Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD800.53C |
Tow equipment installation assembly |
1 |
||
1 |
TD800.53.1 |
Tow equipment assembly |
1 |
|
1.1 |
TD800.53.1–03 |
Connecting pin |
2 |
|
1.2 |
FT800.35.112 |
Spring lock pin |
2 |
|
1.3 |
TD800.53.1–02 |
Tow fix bracket |
1 |
|
1.4 |
FT800.53.102 |
Potkook pin |
1 |
|
1.5 |
FT800.53.111 |
Spring lock pin |
1 |
|
1.6 |
TD800.53.1–01 |
Tow bracket |
1 |
|
2 |
GB / T 6170–M16–A3L |
Nut |
6 |
|
3 |
GB / T 93–16–AOP |
Uasker |
6 |
|
4 |
GB / T 899–GM16–M16x55–8.8–A3L |
Stud |
6 |
G53–1–1
Foton TC5A820–004K Wheeled Tractor

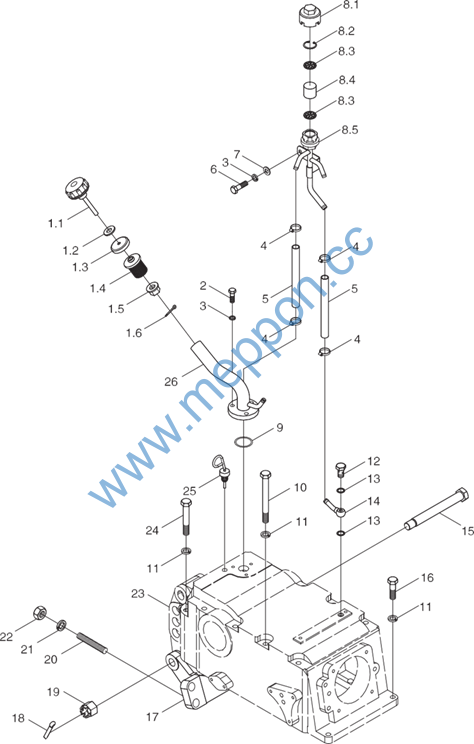

TD800.55D Lift Installation Assembly–1
G55–1–1
