LOVOL TC2A704-001K Tractor Parts Catalogue 05
Foton TC2A400-004K Wheeled Tractor
TB400.384 Rear Axle Housing Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400.384 |
Rear axle housing assembly |
1 |
||
1 |
FT300.38.016a |
Oil filling vent plug assembly |
1 |
|
2 |
JB/T 982-36 |
Compound washer |
1 |
|
3 |
GB/T 5783-M8×20-A2L |
Bolt |
6 |
|
4 |
GB/T 93-8-A0P |
Washer |
6 |
|
5 |
FT300.38.124a |
Upper cover |
1 |
|
6 |
GB/T 899-AM12-M12×1.25×150-8.8-A2L |
Stud |
22 |
|
7 |
GB/T 93-12-A0P |
Washer |
24 |
|
8 |
GB/T 6171-M12×1.25-A2L |
Nut |
24 |
|
9 |
GB/T 119.1-12m6×28 |
Pin |
2 |
|
10 |
FT65.38.026 |
Oil plug assembly |
1 |
|
11 |
TB554.384-02 |
Pin |
4 |
|
12 |
FT300.38E.101 |
Rear axle housing assembly |
1 |
|
13 |
GB/T 899-AM12-M12×1.25×160-8.8-A2L |
Stud |
2 |
35
Foton TC2A400-004K Wheeled Tractor

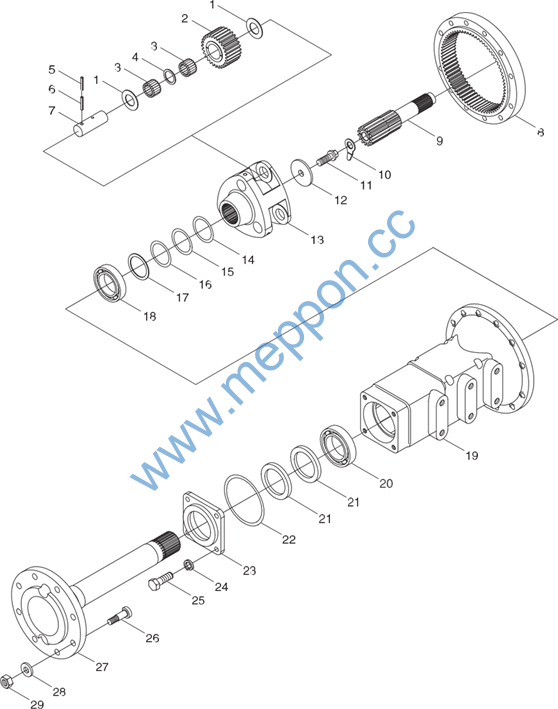

FT300.39.001 Final Transmission Assembly-1
36
Foton TC2A400-004K Wheeled Tractor
FT300.39.001 Final Transmission Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT300.39.001 |
Final transmission assembly |
1 |
||
1 |
FT300.39.109 |
Rolling needle outer spacing ring |
6 |
|
2 |
FT300.39.103 |
Planetary gear |
3 |
|
3 |
GB/T 309-P5×23.8-G2 |
Rolling needle |
132 |
|
4 |
FT300.39.105 |
Rolling needle inner spacing ring |
3 |
|
5 |
GB/T 879.1-5×24 |
Pin |
3 |
|
6 |
GB/T 879.1-8×24 |
Pin |
3 |
|
7 |
FT300.39.106 |
Planetary gear shaft |
3 |
|
8 |
FT300.39.107 |
Gear ring |
1 |
|
9 |
FT300.39.101 |
Left half axle |
1 |
|
10 |
FT300.39.110 |
Driving shaft lock piece |
1 |
|
11 |
FT300.39.112 |
Driving shaft lock bolt |
1 |
|
12 |
FT300.39.111 |
Stop block |
1 |
|
13 |
FT300.39.104 |
Planetary bracket |
1 |
|
14 |
FT300.39.123 |
Adjusting gasket |
On demand |
|
15 |
FT300.39.122 |
Adjusting gasket |
On demand |
|
16 |
FT300.39.121 |
Adjusting gasket |
On demand |
|
17 |
FT300.39.113 |
Spacing sleeve |
1 |
|
18 |
GB/T 276-6211 |
Roller bearing |
1 |
|
19 |
FT300.39.115 |
Left driving shaft housing |
1 |
|
20 |
GB/T 276-6212 |
Roller bearing |
1 |
|
21 |
GB/T 9877.1-FB70×95×10D |
Skeleton oil seal |
2 |
|
22 |
GB/T 3452.1-115×3.55G |
O-ring |
1 |
|
23 |
FT300.39.116 |
Oil seal seat |
1 |
|
24 |
GB/T 93-12-AOP |
Washer |
4 |
|
25 |
GB/T 5783-M12×30-A2L |
Bolt |
4 |
|
26 |
FT300.39.136 |
Rear hub bolt (left) |
8 |
|
27 |
FT300.39.118 |
Driving shaft |
1 |
|
28 |
FT300.39.137 |
Washer |
8 |
|
29 |
GB/T 6176-M16×1.5-LH-10-A3L |
Nut |
8 |
37
Foton TC2A400-004K Wheeled Tractor

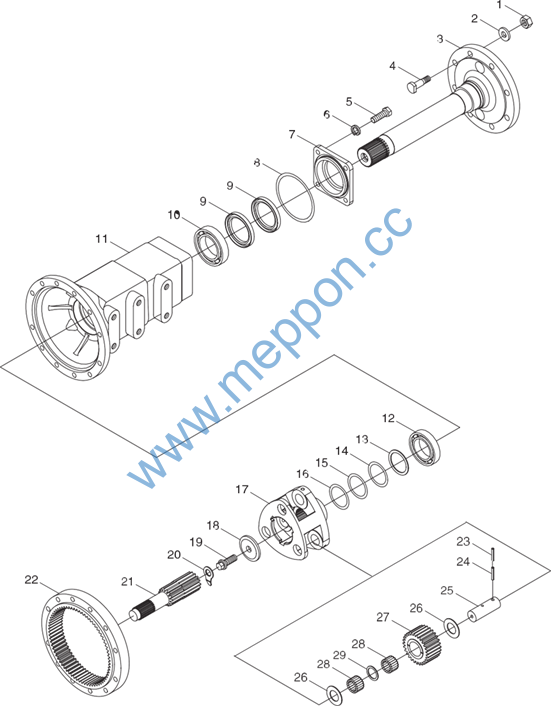

FT300.39.001 Final Transmission Assembly-2
38
Foton TC2A400-004K Wheeled Tractor
FT300.39.001 Final Transmission Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT300.39.001 |
Final transmission assembly |
1 |
||
1 |
GB/T 6176-M16×1.5-10-A3L |
Nut |
8 |
|
2 |
FT300.39.137 |
Washer |
8 |
|
3 |
FT300.39.118 |
Driving shaft |
1 |
|
4 |
FT300.39.135 |
Rear hub bolt |
8 |
|
5 |
GB/T 5783-M12×30-A2L |
Bolt |
4 |
|
6 |
GB/T 93-12-AOP |
Washer |
4 |
|
7 |
FT300.39.116 |
Oil seal seat |
1 |
|
8 |
GB/T 3452.1-115×3.55G |
O-ring |
1 |
|
9 |
GB/T 9877.1-FB70×95×10D |
Skeleton oil seal |
2 |
|
10 |
GB/T 276-6212 |
Roller bearing |
1 |
|
11 |
FT300.39.114 |
Right driving shaft housing |
1 |
|
12 |
GB/T 276-6211 |
Roller bearing |
1 |
|
13 |
FT300.39.113 |
Spacing sleeve |
1 |
|
14 |
FT300.39.121 |
Adjusting gasket |
On demand |
|
15 |
FT300.39.122 |
Adjusting gasket |
On demand |
|
16 |
FT300.39.123 |
Adjusting gasket |
On demand |
|
17 |
FT300.39.104 |
Planetary bracket |
1 |
|
18 |
FT300.39.111 |
Stop block |
1 |
|
19 |
FT300.39.112 |
Driving axle lock bolt |
1 |
|
20 |
FT300.39.110 |
Driving axle lock disc |
1 |
|
21 |
FT300.39.102 |
Right half axle |
1 |
|
22 |
FT300.39.107 |
Gear ring |
1 |
|
23 |
GB/T 879.1-5×24 |
Pin |
3 |
|
24 |
GB/T 879.1-8×24 |
Pin |
3 |
|
25 |
FT300.39.106 |
Planetary gear shaft |
3 |
|
26 |
FT300.39.109 |
Rolling needle outer spacing ring |
6 |
|
27 |
FT300.39.103 |
Planetary gear |
3 |
|
28 |
GB/T 309-P5×23.8-G2 |
Rolling needle |
132 |
|
29 |
FT300.39.105 |
Rolling needle inner spacing ring |
3 |
39
Foton TC2A400-004K Wheeled Tractor

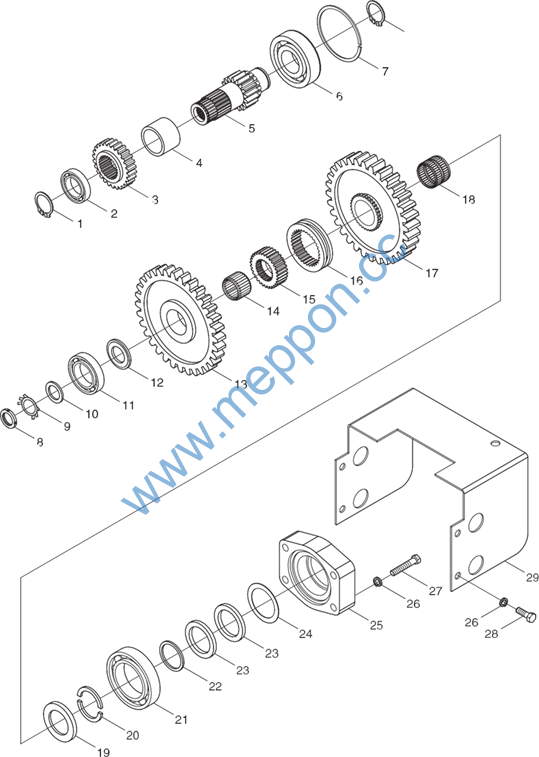

TB400.411D PTO Gear Assembly
40
Foton TC2A400-004K Wheeled Tractor
TB400.411D PTO Gear Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400.411D |
PTO gear assembly |
1 |
||
1 |
GB/T 894.1-40 |
Circlip |
2 |
|
2 |
GB/T 276-6208 |
Bearing |
1 |
|
3 |
FT300.41E.120 |
PTO high-speed driving gear |
1 |
|
4 |
FT300.41E.121 |
Spacing sleeve |
1 |
|
5 |
FT300.41E.106 |
PTO low-speed driving gear |
1 |
|
6 |
GB/T 276-6308N |
Bearing |
1 |
|
7 |
GB/T 305-90-96.5 |
Thrust ring |
1 |
|
8 |
GB/T 812-M25×1.5 |
Round nut |
1 |
|
9 |
GB/T 858-25 |
Thrust ring |
1 |
|
10 |
FT300.41.122 |
Washer |
1 |
|
11 |
GB/T 276-6306 |
Bearing |
1 |
|
12 |
FT300.41C.118 |
PTO front circlip |
1 |
|
13 |
FT300.41E.105 |
PTO driven pinion |
1 |
|
14 |
JB/T 7918-K35×40×27 |
Bearing |
1 |
|
15 |
FT300.41C.117 |
PTO joggle seat |
1 |
|
16 |
FT300.41C.116 |
PTO joggle sleeve |
1 |
|
17 |
FT300.41E.103 |
PTO driven gear |
1 |
|
18 |
Q/LWZ B120-K40×46×34ZW |
Needle bearing |
1 |
|
19 |
FT300.41E.114 |
Rear circlip |
1 |
|
20 |
FT300.41E.119 |
Thrust ring |
1 |
|
21 |
GB/T 276-6309 |
Bearing |
1 |
|
22 |
FT300.41E.113 |
PTO shaft bearing washer |
1 |
|
23 |
GB/T 9877.1-FB50×72×8D |
Oil seal |
2 |
|
24 |
FT300.41E.115 |
Oil seal circlip |
1 |
|
25 |
FT300.41E.101 |
Rear end cover I |
1 |
|
26 |
GB/T 93-12-AOP |
Washer |
8 |
|
27 |
GB/T 5782-M12×55-A3L |
Bolt |
4 |
|
28 |
GB/T 5781-M12×25-A3L |
Bolt |
4 |
|
29 |
FT300.41.131a |
Safety shield |
1 |
41
Foton TC2A400-004K Wheeled Tractor

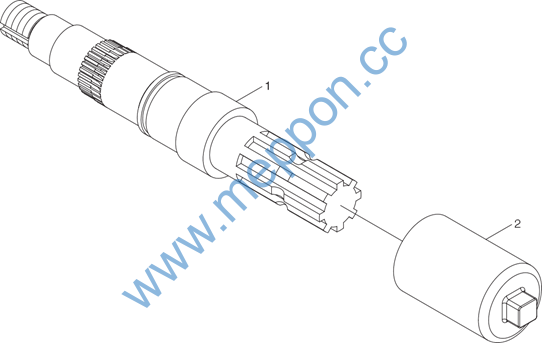

TB550.412A PTO Shaft Assembly
42
Foton TC2A400-004K Wheeled Tractor
TB550.412A PTO Shaft Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 |
TB550.412A TB550.412A-01 TB550.412-02 |
PTO shaft assembly Type I35 PTO shaft PTO shaft head shield |
1 1 1 |
43
Foton TC2A400-004K Wheeled Tractor

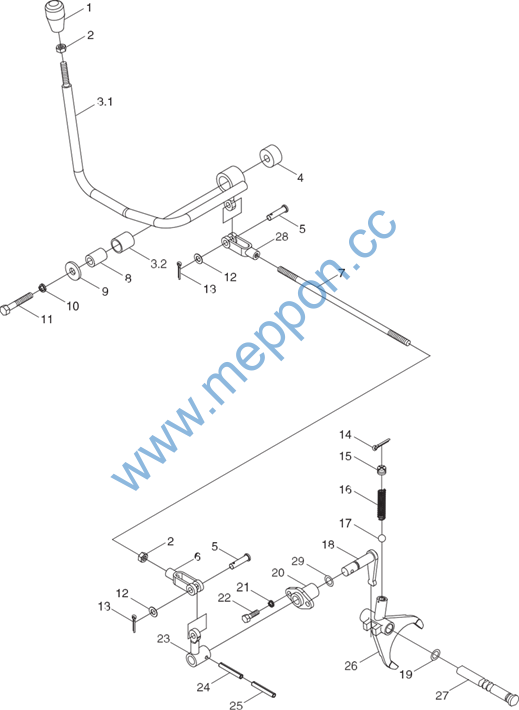

TB550.413 PTO control assembly
