LOVOL TC2A704-001K Tractor Parts Catalogue 04
TB450.374A Transmission control mechanism assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB450.374A |
Transmission control mechanism assembly |
1 |
||
1 |
GB/T 93-10-A0P |
Standard spring washer |
8 |
|
2 |
GB/T 5783-M10×30-8.8-A3L |
Hex head bolt |
8 |
|
3 |
Q72214 |
Bowl plug |
1 |
|
4 |
GB/T 308-8-G100-b |
Steel ball |
4 |
|
5 |
FT300.37.135 |
Retaining spring, fork shaft |
4 |
|
6 |
FT300.37.145 |
Shift fork, auxiliary transmission |
1 |
|
7 |
GB/T 879.1-3×24 |
Pin |
7 |
|
8 |
GB/T 879.1-5×24 |
Pin |
7 |
|
9 |
FT450.37.156 |
Fork shaft, auxiliary transmission |
1 |
|
10 |
FT300.37.154 |
Shifting block, auxiliary transmission |
1 |
|
11 |
FT300.37.146 |
Shift fork, reverse gear |
1 |
|
12 |
FT300.37.151 |
Interlock pin |
1 |
|
13 |
FT450.37.155 |
Fork shaft, reverse gear |
1 |
|
14 |
FT300.37.153 |
Shifting block, reverse gear |
1 |
|
15 |
FT300.37.147 |
Shift fork, Ⅲ – Ⅳ gear |
1 |
|
16 |
FT300.37.150 |
Fork shaft, Ⅲ – Ⅳ gear |
1 |
|
17 |
FT300.37.152 |
Shifting block, Ⅰ – Ⅱ gear |
1 |
|
18 |
FT300.37.149 |
Fork shaft, Ⅰ – Ⅱ gear |
1 |
|
19 |
FT300.37.148 |
Shift fork, Ⅰ – Ⅱ gear |
1 |
|
20 |
TB450.374C-02 |
Sealing cover |
1 |
25
Foton TC2A400-004K Wheeled Tractor

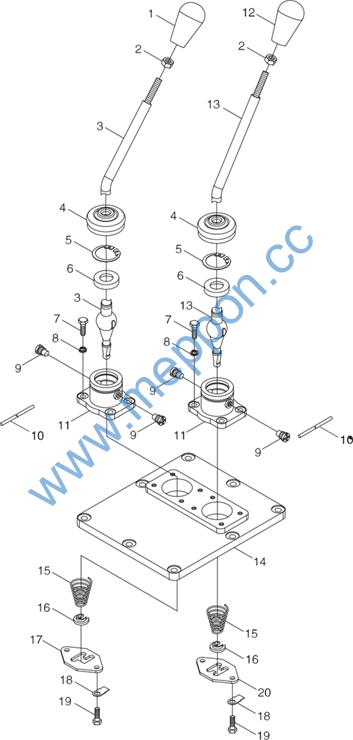

TB450.374A Transmission control mechanism assembly-2
26
Foton TC2A400-004K Wheeled Tractor
TB450.374A Transmission control mechanism assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB450.374A |
Transmission control mechanism assembly |
1 |
||
FT450.37.012 |
Transmission cover assembly |
1 |
||
1 |
FT300.37.016 |
Control lever assembly, auxiliary transmission |
1 |
|
2 |
GB/T 6172.1-M10-04-A3L |
Hexagon thin nut |
2 |
|
3 |
FT300.37.160a |
Gear shift lever, auxiliary transmission |
1 |
|
4 |
FT300.37.166a |
Gear shift lever boot |
2 |
|
5 |
GB/T 893.1-40 |
Retainer ring |
2 |
|
6 |
FT800A.37.305 |
Nylon seat |
2 |
|
7 |
GB/T 5781-M8×20-8.8-A2L |
Hex head bolt |
8 |
|
8 |
GB/T 93-8-A0P |
Washer |
8 |
|
9 |
FT800A.37.326 |
Location pin, gear shift lever |
4 |
|
10 |
TF1004.374-02 |
Mild steel wire SZ-1.4×250 |
2 |
|
11 |
FT300.37.180 |
Support, gear shift lever |
2 |
|
12 |
FT300.37.015 |
Control lever assembly, main transmission |
1 |
|
13 |
FT300.37.167a |
Main gear shift lever |
1 |
|
14 |
FT300.37.163a |
Upper cover, transmission |
1 |
|
15 |
FT300.37.165 |
Spring, gear shift lever |
2 |
|
16 |
FT300.37.164 |
Spring retainer, gear shift lever |
2 |
|
17 |
FT450.37.161 |
Guide plate, auxiliary transmission |
1 |
|
18 |
GB/T 854-8 |
Washer |
4 |
|
19 |
GB/T 5783-M8×16-8.8-A2L |
Hex head bolt |
4 |
|
20 |
FT300.37.162 |
Guide plate, main transmission |
1 |
27
Foton TC2A400-004K Wheeled Tractor

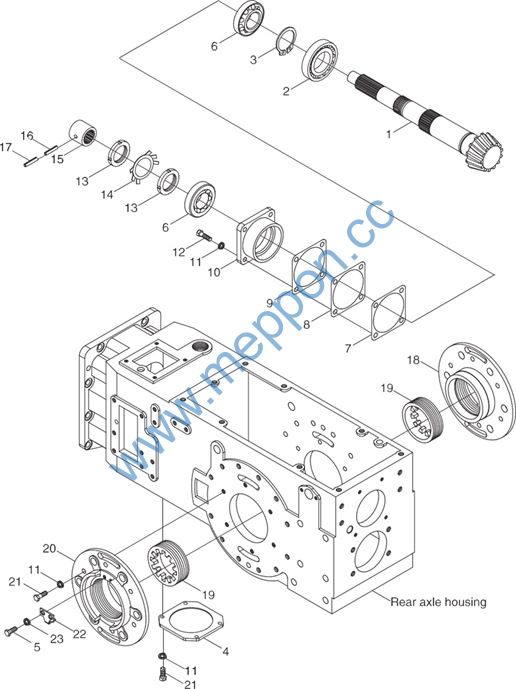

TB400.382A Rear Axle Central Transmission Assembly-1
28
Foton TC2A400-004K Wheeled Tractor
TB400.382A Rear Axle Central Transmission Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400.382A |
Rear axle central transmission assembly |
1 |
||
1 |
FT300.38.115 |
Small bevel gear shaft |
1 |
|
2 |
GB/T 283-NUP2210E |
Bearing |
1 |
|
3 |
GB/T 894.1-50 |
Circlip |
1 |
|
4 |
FT300.38.175 |
Lower cover |
1 |
|
5 |
TB554.382-01 |
Bolt M8×12 |
4 |
|
6 |
GB/T 297-32208 |
Bearing |
2 |
|
7 |
FT300.38.118 |
Bevel gear shaft adjusting gasket |
On demand |
|
8 |
FT300.38.119 |
Bevel gear shaft adjusting gasket |
On demand |
|
9 |
FT300.38.120 |
Bevel gear shaft adjusting gasket |
On demand |
|
10 |
FT300.38.117 |
Bearing seat |
1 |
|
11 |
GB/T 93-10-A0P |
Washer |
20 |
|
12 |
GB/T 5783-10×30-A3L |
Bolt |
4 |
|
13 |
GB/T 812-M39×1.5 |
Nut |
2 |
|
14 |
GB/T 858-39 |
Washer |
1 |
|
15 |
FT300.38.122a |
Joggle sleeve |
1 |
|
16 |
GB/T 879.1-6×50 |
Pin |
1 |
|
17 |
GB/T 879.2-4×50 |
Pin |
1 |
|
18 |
FT300.38.177 |
Right differential bearing seat |
1 |
|
19 |
FT300.38.151 |
Adjusting nut |
2 |
|
20 |
FT300.38.142 |
Left differential bearing seat |
1 |
|
21 |
GB/T 5783-10×25-A3L |
Bolt |
16 |
|
22 |
FT300.38.161 |
Lock disc |
2 |
|
23 |
GB/T 93-8-A0P |
Washer |
4 |
29
Foton TC2A400-004K Wheeled Tractor

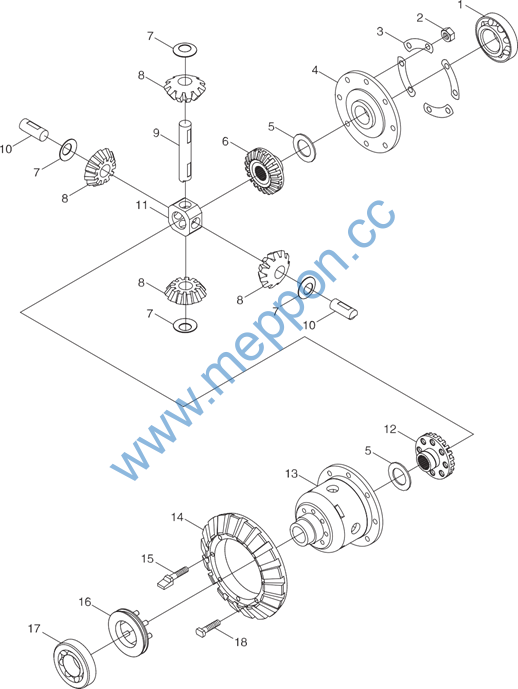

TB400.382A Rear Axle Central Transmission Assembly-2
30
Foton TC2A400-004K Wheeled Tractor
TB400.382A Rear Axle Central Transmission Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT300.38.012 |
Differential assembly |
1 |
||
1 |
GB/T 297-2007113 |
Bearing |
1 |
|
2 |
GB/T 6170-M12-A3L |
Nut |
8 |
|
3 |
FT300.38.152 |
Locking washer |
4 |
|
4 |
FT300.38.181 |
Differential cover |
1 |
|
5 |
FT300.38.147 |
Half shaft gear gasket |
2 |
|
6 |
FT300.38.144 |
Right half shaft gear |
1 |
|
7 |
FT300.38.148 |
Planet gear gasket |
4 |
|
8 |
FT300.38.145 |
Planet gear |
4 |
|
9 |
FT300.38.182 |
Long planet gear shaft |
1 |
|
10 |
FT300.38.183 |
Short planet gear shaft |
2 |
|
11 |
FT300.38.184 |
Central ring |
1 |
|
12 |
FT300.38.143 |
Left half shaft gear |
1 |
|
13 |
FT300.38.180 |
Differential housing |
1 |
|
14 |
FT300.38.141 |
Large cone gear |
1 |
|
15 |
FT300.38.185 |
Planet gear shaft thrust bolt |
4 |
|
16 |
FT300.38.019 |
Differential lock assembly |
1 |
|
17 |
GB/T 297-30211 |
Bearing |
1 |
|
18 |
FT300.38.186 |
Large cone gear fixing bolt |
4 |
31
Foton TC2A400-004K Wheeled Tractor

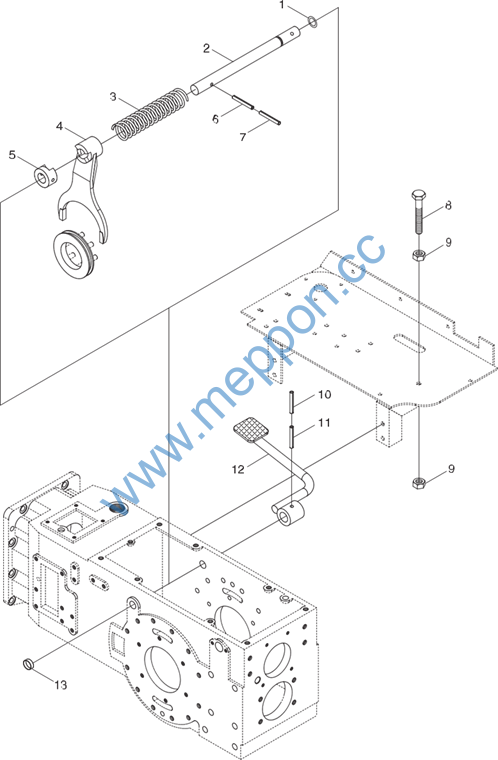

TB554.383 Differential Lock Control Mechanism Assembly
32
Foton TC2A400-004K Wheeled Tractor
TB554.383 Differential Lock Control Mechanism Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.383 |
Differential Lock Control Mechanism Assembly |
1 |
||
1 |
GB/T 3452.1-15.0×2.65G |
O-ring |
1 |
|
2 |
FT300.38.158a |
Differential lock shift fork shaft |
1 |
|
3 |
FT300.38.160 |
Differential lock retraction spring |
1 |
|
4 |
FT300.38.159a |
Differential lock shift fork |
1 |
|
5 |
FT300.38.190 |
Differential lock shift block |
1 |
|
6 |
GB/T 879.1-6×40 |
Spring column pin |
1 |
|
7 |
GB/T879.2-3.5×40 |
Spring column pin |
1 |
|
8 |
GB/T 5781-M8×65-A2L |
Hex bolt |
1 |
|
9 |
GB/T 6170-M8-A2L |
Hex nut |
2 |
|
10 |
GB/T 879.1-6×35 |
Spring column pin |
1 |
|
11 |
GB/T 879.2-3.5×35 |
Spring column pin |
1 |
|
12 |
FT300.38.015 |
Differential lock pedal weldment |
1 |
|
13 |
Q72220 |
Bowl-shape disc |
1 |
33
Foton TC2A400-004K Wheeled Tractor

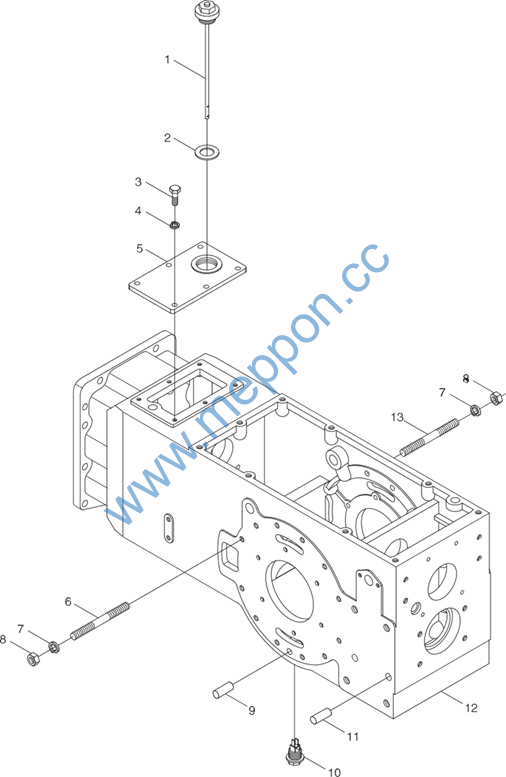

TB400.384 Rear Axle Housing Assembly
