LOVOL TC2A704-001K Tractor Parts Catalogue 03
TB500.21 Clutch assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB500.21 |
Clutch assembly |
1 |
||
1 |
GB/T 276-6204-2RS |
Bearing |
1 |
|
2 |
TB500.21.1 |
Clutch sub-assembly |
1 |
|
3 |
GB/T 93-8-A0P |
Standard spring washer |
6 |
|
4 |
GB/T 5783-M8×16-8.8-A2L |
Hex head bolt |
6 |
|
5 |
FT400.21-01 |
Bearing 986911 |
1 |
|
6 |
FT300.21.102 |
Return spring, bearing block |
2 |
|
7 |
FT400.21.101 |
Release bearing block |
1 |
|
8 |
FT300.21.103 |
Release fork |
1 |
|
9 |
FT400.21.013 |
Clutch release fork shaft cluster |
1 |
|
10 |
FT300.21.113 |
Stop screw |
1 |
|
11 |
TA800.212B-02 |
Mild steel wire SZ-1.4 |
1 |
|
12 |
GB/T 5783-M10×45-8.8-A3L |
Hex head bolt |
1 |
|
13 |
GB/T 6170-M10-8-A3L |
Hexagon nut, Style 1 |
2 |
|
14 |
GB/T 882-B10×28 |
Axis pin |
2 |
|
15 |
FT300.43.108 |
Front fork, pull rod |
1 |
|
16 |
GB/T 97.1-10-A0P |
Flat washer |
2 |
|
17 |
GB/T 91-3.2×16-A0P |
Split pin |
2 |
|
18 |
FT300.21.110 |
Pull rod |
1 |
|
19 |
FT300.43.110 |
Rear fork, pull rod |
1 |
|
20 |
FT300.21.012 |
Clutch pedal assembly |
1 |
|
21 |
FT300.43.130 |
Return spring |
1 |
|
22 |
JB/T 7940.1-M8×1 |
Straight-through type forced filling oil cup |
3 |
|
23 |
TD800.311C.1-01 |
Dust cap, oil cup |
3 |
|
24 |
GB/T 6170-M10-LH-8-A3L |
Hexagon nut, Style 1 |
1 |
|
25 |
GB/T 93-10-A0P |
Standard spring washer |
1 |
15
Foton TC2A400-004K Wheeled Tractor

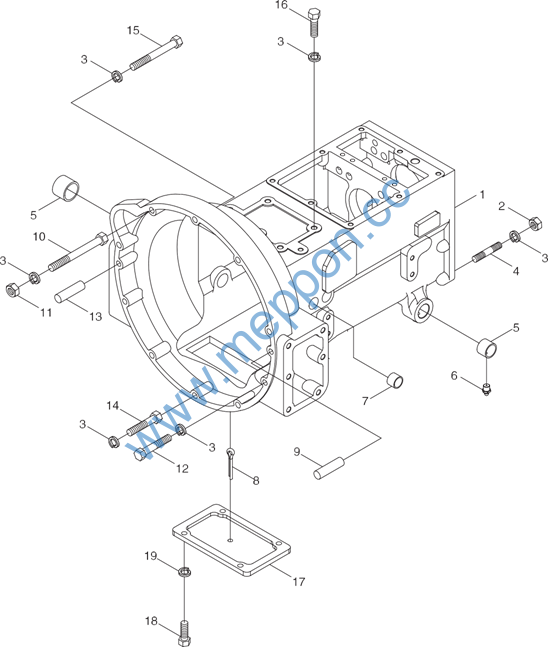

TB400.371B Gearbox Housing Assembly
16
Foton TC2A400-004K Wheeled Tractor
TB400.371B Gearbox Housing Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400.371B |
Gearbox housing assembly |
1 |
||
1 |
TB400.371E-01 |
Gearbox housing |
1 |
|
2 |
GB/T 6171-M12×1.5-A3L |
Nut |
10 |
|
3 |
GB/T 93-12-A0P |
Washer |
24 |
|
4 |
GB/T 899-AM12-M12×1.5×35-8.8-A3L |
Stud |
10 |
|
5 |
FT300.37.158 |
Pedal shaft bushing |
2 |
|
6 |
JB/T 7940.1-M10×1 |
Oil cup |
2 |
|
7 |
FT300.37.159 |
Release fork shaft liner |
2 |
|
8 |
GB/T 91-5×32-A0P |
Split pin |
1 |
|
9 |
GB/T 119.1-12m6×30-A0P |
Pin |
3 |
|
10 |
TB550.371-01 |
Bolt M12×160 |
3 |
|
11 |
GB/T 6170-M12-A3L |
Nut |
3 |
|
12 |
GB/T 5782-M12×110-A2L |
Bolt |
2 |
|
13 |
GB/T 119.1-12m6×22-A0P |
Pin |
1 |
|
14 |
GB/T 5783-M12×40-A3L |
Bolt |
1 |
|
15 |
GB/T 5782-M12×70-A2L |
Bolt |
4 |
|
16 |
GB/T 5783-M12×35-A3L |
Bolt |
4 |
|
17 |
TB400.371E-03 |
Lower plug cover |
1 |
|
18 |
GB/T 5783-M10×25-8.8-A3L |
Bolt |
4 |
|
19 |
GB/T 93-10-A0P |
Washer |
4 |
17
Foton TC2A400-004K Wheeled Tractor

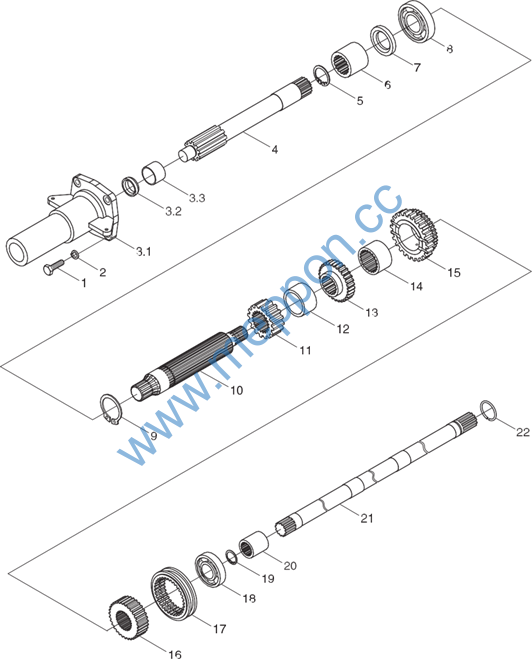

TB450.372A Gearbox Main Gear Assembly-1
18
Foton TC2A400-004K Wheeled Tractor
TB450.372A Gearbox Main Gear Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB450.372A |
Main gear assembly |
1 |
||
1 |
GB/T 5783-M8×25-8.8-A2L |
Bolt |
4 |
|
2 |
GB/T 93-8 |
Washer |
4 |
|
3 |
FT300.37.018 |
1st shaft bearing cover assembly |
1 |
|
3.1 |
FT300.37.124a |
1st shaft bearing seat |
1 |
|
3.2 |
FT800.37.113 |
Input shaft oil seal |
1 |
|
3.3 |
FT800.37.112 |
Input shaft bushing |
1 |
|
4 |
FT400.37.123 |
Clutch shaft |
1 |
|
5 |
GB/T 893.1-28 |
Circlip |
1 |
|
6 |
FT800.37.106 |
PTO connecting sleeve |
1 |
|
7 |
GB/T 9877.1-FB40×62×8F |
Skeleton oil seal |
1 |
|
8 |
GB/T 276-6208 |
Bearing |
1 |
|
9 |
GB/T 894.1-40 |
Circlip |
1 |
|
10 |
FT300.37.121 |
Shaft-1 |
1 |
|
11 |
FT300.37.126a |
1st gear driving gear |
1 |
|
12 |
FT300.37.127b |
1st and 2nd gear spacing sleeve |
1 |
|
13 |
FT300.37.128 |
2nd gear driving gear |
1 |
|
14 |
FT300.37.130 |
3rd gear liner |
1 |
|
15 |
FT300.37.131a |
3rd gear driving gear |
1 |
|
16 |
FT300.37.132 |
3rd and 4th gear seat |
1 |
|
17 |
FT300.37.134a |
3rd and 4th gear meshing sleeve |
1 |
|
18 |
GB/T 276-6305 |
Bearing |
1 |
|
19 |
GB/T 893.1-21 |
Circlip |
1 |
|
20 |
FT300.37.136 |
Connecting sleeve |
1 |
|
21 |
FT300.37E.137 |
PTO shaft connecting shaft |
1 |
|
22 |
GB/T 895.2-24 |
Circlip |
1 |
19
Foton TC2A400-004K Wheeled Tractor

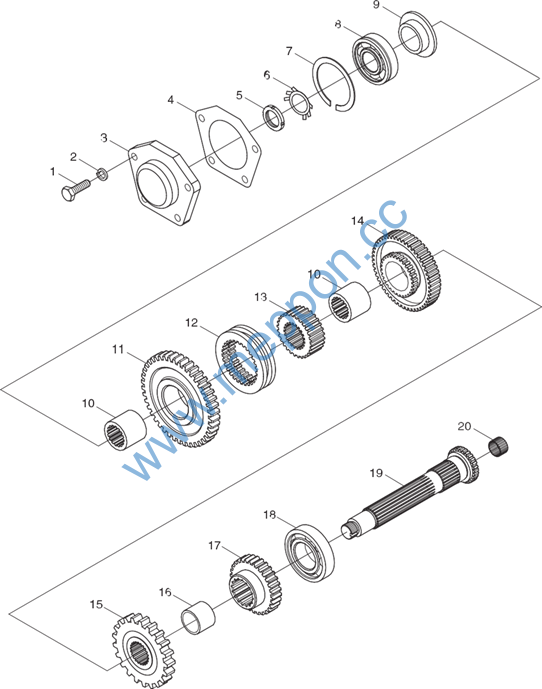

TB450.372A Gearbox Main Gear Assembly-2
20
Foton TC2A400-004K Wheeled Tractor
TB450.372A Gearbox Main Gear Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB450.372A |
Main Gear Assembly |
1 |
||
1 |
GB/T 5783-M8×25-8.8-A2L |
Bolt |
4 |
|
2 |
GB/T 93-8 |
Washer |
4 |
|
3 |
FT300.37.120 |
Shaft-2 bearing cover |
1 |
|
4 |
FT300.37.119 |
Shaft-2 bearing cover gasket |
1 |
|
5 |
GB/T 812-M24×1.5 |
Nut |
1 |
|
6 |
GB/T 858-24 |
Washer |
1 |
|
7 |
GB/T 305-72-78.6 |
Thrust ring |
1 |
|
8 |
GB/T 276-6306N |
Bearing |
1 |
|
9 |
FT300.37.118 |
Shaft-2 end circlip |
1 |
|
10 |
FT300.37.114 |
1st and 2nd gear liner |
2 |
|
11 |
FT300.37.117a |
1st gear driven gear |
1 |
|
12 |
FT300.37.115a |
1st and 2nd gear joggle sleeve |
1 |
|
13 |
FT300.37.116 |
1st and 2nd gear seat |
1 |
|
14 |
FT300.37.113a |
2nd gear driven gear |
1 |
|
15 |
FT300.37.112 |
3rd gear driven gear |
1 |
|
16 |
FT300.37.110 |
3rd and 4th gear spacing sleeve |
1 |
|
17 |
FT300.37.108a |
4th gear driven gear |
1 |
|
18 |
GB/T 276-6208 |
Bearing |
1 |
|
19 |
FT300.37.109a |
Shaft 2 |
1 |
|
20 |
JB/T 7918-K20×26×20 |
Bearing |
1 |
21
Foton TC2A400-004K Wheeled Tractor

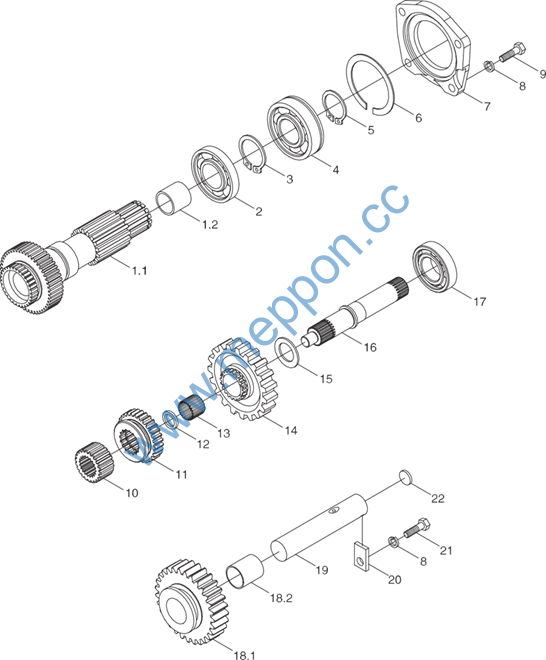

TB450.373A Gearbox Assistant Gear Assembly
22
Foton TC2A400-004K Wheeled Tractor
TB450.373A Gearbox Assistant Gear Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB450.373A |
Assistant gear assembly |
1 |
||
1 |
FT300.37.013a |
Assistant gear driving gear shaft unit |
1 |
|
1.1 |
FT300.37.169a |
Assistant gear driving gear shaft |
1 |
|
1.2 |
FT300.37.170 |
Liner |
1 |
|
2 |
GB/T 276-6210 |
Bearing |
1 |
|
3 |
GB/T 894.1-50 |
Circlip |
1 |
|
4 |
GB/T 276-6308N |
Bearing |
1 |
|
5 |
GB/T 894.1-40 |
Circlip |
1 |
|
6 |
FT300.37.138 |
Stop ring |
1 |
|
7 |
FT300.37.139 |
Assistant gear bearing cover |
1 |
|
8 |
GB/T 93-10 |
Washer |
5 |
|
9 |
GB/T 5783-M10×30-A3L |
Bolt |
4 |
|
10 |
FT300.37.106a |
Reverse gear seat |
1 |
|
11 |
FT450.37.105 |
Reverse gear driven gear |
1 |
|
12 |
FT300.37.111 |
Spacing sleeve |
1 |
|
13 |
Q/SFZ B019 |
Bearing K35×43×34ZW |
1 |
|
14 |
FT450.37.103 |
Assistant gear driven gear |
1 |
|
15 |
FT300.37.102b |
Circlip |
1 |
|
16 |
FT300.37.107a |
Assistant gear driven shaft |
1 |
|
17 |
GB/T 276-6307 |
Bearing |
1 |
|
18 |
FT300.37.014 |
Reverse gear middle gear unit |
1 |
|
18.1 |
FT300.37.172 |
Reverse gear middle gear |
1 |
|
18.2 |
FT300.37.171 |
Reverse gear liner |
1 |
|
19 |
FT300.37.141 |
Reverse gear middle shaft |
1 |
|
20 |
FT300.37.140 |
Reverse gear shaft limitation plate |
1 |
|
21 |
GB/T 5783-M10×20-A3L |
Bolt |
1 |
|
22 |
Q 721 |
Plug piece 14 |
1 |
23
Foton TC2A400-004K Wheeled Tractor

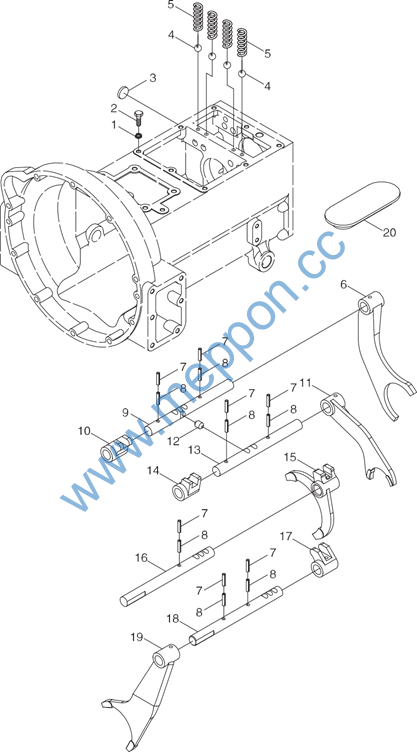

TB450.374A Transmission control mechanism assembly-1
24
