LOVOL TC2A454-019K Tractor Parts Catalogue 10

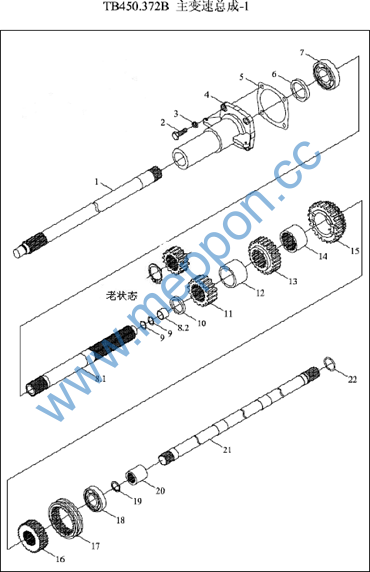

TB450.372B-1 37.2.1-主变速总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 8 8 8.1 8.1
8.2 9 |
FT300.37B.021 FT300.37B.021a FT300.37B.021a FT300.37B.202 FT300.37B.202a
FT300.37.170 GBT3452.1-23.6X1.80G |
Ⅰ轴合件 Ⅰ轴合件 Ⅰ轴合件 Ⅰ轴 Ⅰ轴
衬套 液压气动用O形橡胶密封圈 |
SHAFT I UNIT SHAFT I UNIT SHAFT I UNIT SHAFT I SHAFT I
SLEEVE O-SEAL RING |
1 1 1 1 1
1 2 |
2004-01_ 2008-08_ 2008-08_ 2004-01_ 2008-08_
2011-11_ 2011-11_ |

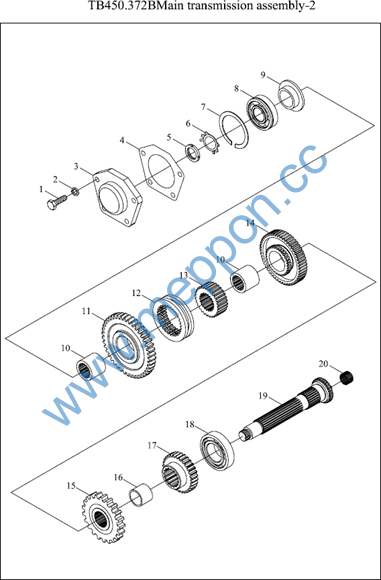

TB450.372B-2 37.2.2-主变速总成-2 MAIN TRANSMISSION ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
10 |
FT300.37.114 |
Ⅰ-Ⅱ档齿轮衬套 |
I-II GEAR BUSH |
2 |
2011-11_ |
11 |
FT300.37.117a |
Ⅰ档从动齿轮 |
I DRIVEN GEAR |
1 |
2011-06_ |
11 |
FT300.37.117 |
Ⅰ档从动齿轮 |
I DRIVEN GEAR |
1 |
2004-01_ |
12 |
FT300.37.115a |
Ⅰ-Ⅱ档啮合套 |
I-II SHIFT COLLAR |
1 |
2011-06_ |
12 |
FT300.37.115 |
Ⅰ-Ⅱ档啮合套 |
I-II SHIFT COLLAR |
1 |
2004-01_ |
13 |
FT300.37.116 |
Ⅰ-Ⅱ档啮合齿座 |
I-II ENGAGING TOOTH SEAT |
1 |
2011-11_ |
14 |
FT300.37.113 |
Ⅱ档从动齿轮 |
Ⅱ DRIVEN GEAR |
1 |
2004-01_ |
14 |
FT300.37.113a |
Ⅱ档从动齿轮 |
Ⅱ DRIVEN GEAR |
1 |
2011-06_ |
15 |
FT300.37.112 |
Ⅲ档从动齿轮 |
Ⅲ DRIVEN GEAR |
1 |
2011-11_ |
16 |
FT300.37.110 |
Ⅲ-Ⅳ档齿轮隔套 |
III-IV GEAR SPACER |
1 |
2011-11_ |
17 |
FT300.37.108a |
Ⅳ档从动齿轮 |
Ⅳ DRIVEN GEAR |
1 |
2011-11_ |
18 |
GBT276-6208 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
19 |
FT300.37.109a |
Ⅱ轴 |
SHAFT Ⅱ |
1 |
2011-11_ |
2 |
GBT93-8 |
垫圈8 |
WASHER 8 |
4 |
2011-11_ |
20 |
JBT7918-K20X26X20 |
向心滚针和保持架组件 |
NEEDLE AND CARRIER UNIT |
1 |
2011-11_ |
3 |
FT300.37.120 |
Ⅱ轴轴承盖 |
SHAFT Ⅱ BEARING COVER |
1 |
2011-11_ |
4 |
FT300.37.119 |
Ⅱ轴轴承盖纸垫 |
SHAFT Ⅱ BEARING COVER PAPER GASKET |
1 |
2011-11_ |
5 |
GBT812-M24X1.5 |
圆螺母 |
ROUND NUT |
1 |
2011-11_ |
6 |
GBT858-24 |
圆螺母用止动垫圈 |
THRUST RING |
1 |
2011-11_ |
7 |
GBT305-72-78.6 |
止动环 |
THRUST RING |
1 |
2004-01_ |
8 |
GBT276-6306N |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
9 |
FT300.37.118 |
Ⅱ轴轴端挡圈 |
SHAFT Ⅱ END RETAINER RING |
1 |
2011-11_ |

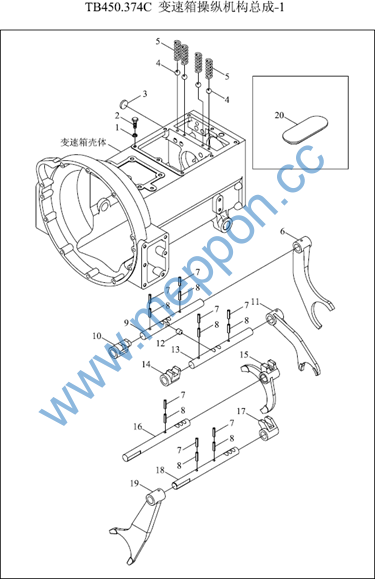

TB450.374C-1 37.4-变速箱操纵机构总成 37.4-GEARBOX CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT93-10 |
垫圈10 |
WASHER 10 |
8 |
2011-11_ |
10 |
FT300.37.154 |
副变速拨头 |
AUXILIARY GEARSHIFT DIAL HEAD |
1 |
2011-11_ |
11 |
FT300.37.146 |
倒档拨叉 |
REVERSE FORK |
1 |
2011-11_ |
12 |
FT300.37.151 |
互锁销 |
MUTUAL PIN |
1 |
2011-11_ |
13 |
FT450.37.155 |
倒档拨叉轴 |
REVERSE FORK SHAFT |
1 |
2011-11_ |
14 |
FT300.37.153 |
倒档拨头 |
REVERSE DIAL HEAD |
1 |
2011-11_ |
15 |
FT300.37.147 |
Ⅲ-Ⅳ档拨叉 |
Ⅲ-Ⅳ FORK |
1 |
2011-11_ |
16 |
FT300.37.150 |
Ⅲ-Ⅳ档拨叉轴 |
Ⅲ-Ⅳ FORK SHAFT |
1 |
2011-11_ |
17 |
FT300.37.152 |
Ⅰ-Ⅱ档拨头 |
I-II GEAR FORK HEAD |
1 |
2011-11_ |
18 |
FT300.37.149 |
Ⅰ-Ⅱ档拨叉轴 |
I-II GEAR FORK SHAFT |
1 |
2011-11_ |
19 |
FT300.37.148 |
Ⅰ-Ⅱ档拨叉 |
I-II GEAR FORK |
1 |
2011-11_ |
2 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
20 |
TB450.452A-01 |
密封盖 |
SEAL CAP |
1 |
2011-11_ |
3 |
Q72141 |
塞片 |
PLUG PIECE |
1 |
2011-11_ |
4 |
GBT308-8-G100-B |
钢球 |
BALL |
4 |
2011-11_ |
5 |
FT300.37.135 |
拨叉轴定位弹簧 |
FORK SHAFT LOCATING SPRING |
4 |
2011-11_ |
6 |
FT300.37.145 |
副变速拨叉 |
AUXILIARY GEARSHIFT FORK |
1 |
2011-11_ |
7 |
GBT879.1-3X24 |
弹性圆柱销 |
PIN |
7 |
2011-11_ |
8 |
GBT879.1-5X24 |
弹性圆柱销 |
PIN |
7 |
2011-11_ |
9 |
FT450.37.156 |
副变速拨叉轴 |
AUXILIARY GEARSHIFT FORK SHAFT |
1 |
2011-11_ |

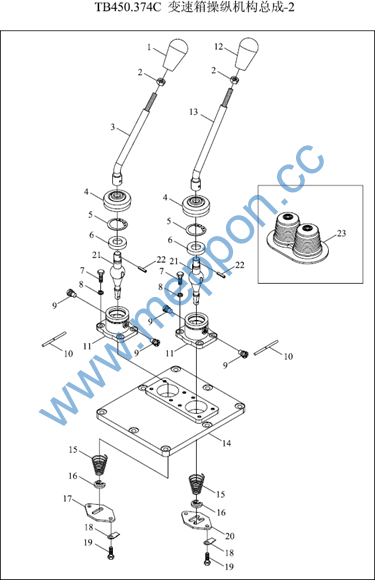

TB450.374C-2 37.4.2变速箱操纵机构总成-2 GEARBOX CONTROL MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TB450.374C.1 |
变速箱盖总成 |
GEAR BOX COVER ASSEMBLY |
1 |
2011-11_ |
1 |
FT300.37J.016 |
副变速操纵手柄总成 |
AUXILIARY GEARSHIFT CONTROL HANDLE |
1 |
2011-11_ |
10 |
TF1004.374-02 |
低碳钢丝 |
ASSEMBLY |
2 |
2011-11_ |
11 |
FT300.37.180 |
变速杆支座 |
LOW CARBON STEEL WIRE |
2 |
2011-11_ |
12 |
FT300.37.015 |
主变速操纵手柄总成 |
GEARLEVER SEAT |
1 |
2011-11_ |
MAIN GEARSHIFT CONTROL HANDLE ASSEMBLY |
|||||
13 |
TB450.374B.1.1 |
主变速杆焊合 |
1 |
2011-11_ |
|
14 |
FT300.37.163a |
变速箱上盖 |
MAIN GEARLEVER WELDMENT |
1 |
2011-11_ |
15 |
FT300.37.165 |
变速杆弹簧 |
GEARBOX UPPER COVER |
2 |
2011-11_ |
15 |
FT300.37.165 |
变速杆弹簧 |
GEARLEVER SPRING |
2 |
2011-11_ |
16 |
FT300.37.164 |
变速杆弹簧挡圈 |
GEARLEVER SPRING |
2 |
2011-11_ |
GEARLEVER SPRING RETAINER RING |
|||||
17 |
FT300.37J.161 |
副变速导板 |
1 |
2011-11_ |
|
18 |
GBT854-8 |
单耳制动垫圈 |
AUXILIARY GAR GUIDE PLATE |
4 |
2011-11_ |
19 |
GBT5783-M8X16-A2L |
螺栓 |
WASHER |
4 |
2011-11_ |
2 |
GBT6172.1-M10-A2L |
螺母 |
BOLT |
2 |
2011-11_ |
20 |
FT300.37.162 |
主变速导板 |
NUT |
1 |
2011-11_ |
MAIN GEARSHIFT GUIDE PLATE |
|||||
21 |
TB450.374B.1-01 |
下操纵杆 |
2 |
2011-11_ |
|
22 |
GBT879.1-6X28 |
弹性圆柱销 |
LOWER CONTROL ROD |
2 |
2011-11_ |
22 |
GBT879.1-6X28 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
23 |
TB450.374B-01 |
变速杆防尘罩 |
PIN |
1 |
2011-11_ |
3 |
TB450.374B.1.2 |
副变速杆焊合 |
GEARLEVER DUSTPROOF BONNET |
1 |
2011-11_ |
ASSISTANT GEARLEVER WELDMENT |
|||||
3 |
TB450.374B.1.2 |
副变速杆焊合 |
1 |
2011-11_ |
|
4 |
FT300.37.166a |
变速杆防尘罩 |
ASSISTANT GEARLEVER WELDMENT |
2 |
2011-11_ |
5 |
GBT893.1-40 |
挡圈 |
GEARLEVER DUSTPROOF BONNET |
2 |
2011-11_ |
6 |
FT800A.37.305 |
尼龙座 |
RETAINER RING |
2 |
2011-11_ |
7 |
GBT5781-M8X20-A2L |
六角头螺栓 |
NYLON SEAT |
8 |
2011-11_ |
TB450.374C-2 37.4.2变速箱操纵机构总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 8 9 |
GBT5781-M8X20-A2L GBT93-8-A0P FT800A.37.326 |
六角头螺栓垫圈 变速杆定位销 |
BOLT WASHER GEARLEVER LOCATING PIN |
8 8 4 |
2011-11_ 2011-11_ 2011-11_ |

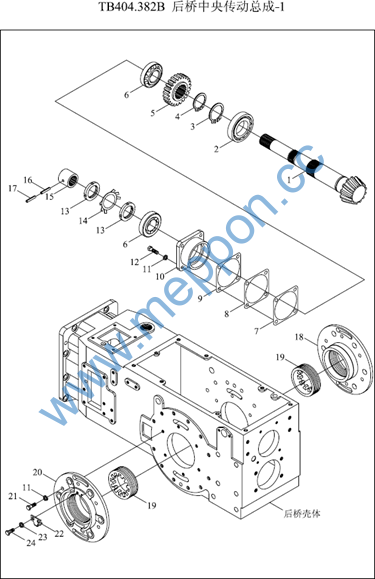

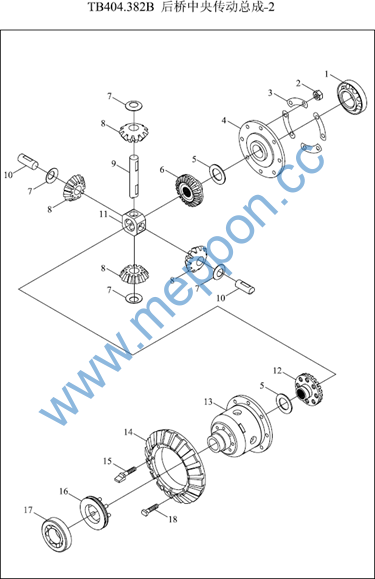

TB404.382B-1 38.2.1-后桥中央传动总成-1 REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT304.38.115 |
小圆锥齿轮轴 |
SMALL TAPER GEAR SHAFT |
1 |
2011-11_ |
10 |
FT300.38.117 |
轴承座 |
BEARING SEAT |
1 |
2011-11_ |
11 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
16 |
2011-11_ |
12 |
GBT5783-10X30-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
13 |
GBT812-M39X1.5 |
圆螺母 |
ROUND NUT |
2 |
2011-11_ |
14 |
GBT858-39 |
圆螺母用止动垫圈 |
THRUST RING |
1 |
2011-11_ |
15 |
FT300.38.122a |
啮合套 |
SHIFT COLLAR |
1 |
2011-11_ |
16 |
GBT879.1-6X50 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
16 |
GBT879.1-6X50 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
17 |
GBT879.2-4X50 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
18 |
FT300.38.177 |
右差速器轴承座 |
RIGHT DIFFERENTIAL BEARING SEAT |
1 |
2011-11_ |
19 |
FT300.38.151 |
调整螺母 |
ADJUSTING NUT |
2 |
2011-11_ |
2 |
GBT283-NUP2210E |
圆柱滚子轴承 |
BEARING |
1 |
2008-06_ |
20 |
FT300.38.142 |
左差速器轴承座 |
LEFT DIFFERENTIAL BEARING SEAT |
1 |
2011-11_ |
21 |
GBT5783-10X25-A3L |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
22 |
FT300.38.161 |
锁片 |
LOCK SHIM |
2 |
2011-11_ |
23 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
24 |
TB554.382-01 |
螺栓 |
BOLT |
4 |
2011-11_ |
3 |
GBT894.1-50 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
4 |
GBT894.1-48 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
5 |
FT404.38G.116 |
前驱动输出齿轮 |
FRONT DRIVE OUTPUT GEAR |
1 |
2011-11_ |
6 |
GBT297-32208 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
7 |
FT300.38.118 |
锥齿轮轴调整垫片 |
TAPER GEAR SHAFT ADJUSTING GASKET |
1 |
2011-11_ |
8 |
FT300.38.119 |
锥齿轮轴调整垫片 |
TAPER GEAR SHAFT ADJUSTING GASKET |
1 |
2011-11_ |
9 |
FT300.38.120 |
锥齿轮轴调整垫片 |
TAPER GEAR SHAFT ADJUSTING GASKET |
1 |
2011-11_ |
