LOVOL TC2A404-037K Tractor Parts Catalogue 03
TB400.371 Gearbox Housing Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB400.371 |
Gearbox kousing assembly |
1 |
||
1 |
TB400.371E–01 |
Gearbox kousing |
1 |
|
2 |
GB/T 6171–M12x1.5–A3L |
Nut |
10 |
|
3 |
GB/T 93–12–A0P |
Uasker |
24 |
|
4 |
GB/T 899–AM12–M12x1.5x35–8.8–A3L |
Stud |
10 |
|
5 |
FT300.37.158 |
Pedal skaft busking |
2 |
|
6 |
JB/T 7940.1–M10x1 |
Oil cup |
2 |
|
7 |
FT300.37.159 |
Release fork skaft liner |
2 |
|
8 |
GB/T 91–5x32–A0P |
Split pin |
1 |
|
9 |
GB/T 119.1–12m6x30–A0P |
Pin |
3 |
|
10 |
TB550.371–01 |
Bolt M12x160 |
3 |
|
11 |
GB/T 6170–M12–A3L |
Nut |
6 |
|
12 |
GB/T 5782–M12x110–A2L |
Bolt |
2 |
|
13 |
GB/T 119.1–12m6x22–A0P |
Pin |
1 |
|
14 |
TB550.371–02 |
Bolt M12x125 |
1 |
|
15 |
GB/T 5782–M12x70–A2L |
Bolt |
4 |
|
16 |
GB/T 5783–M12x35–A3L |
Bolt |
4 |
|
17 |
TB400.371E–03 |
Lower plug cover |
1 |
|
18 |
GB/T 5783–M10x25–8.8–A3L |
Bolt |
4 |
|
19 |
GB/T 93–10–A0P |
Uasker |
4 |
19
Foton TC2A404–037K Wheeled Tractor
TB450.372B Gearbox Main Gear Assembly–1
20
Foton TC2A404–037K Wheeled Tractor
TB450.372B Gearbox Main Gear Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.372B |
Main gear assembly |
1 |
||
1 |
FT400.37B.201 |
Auxiliary clutck skaft |
1 |
|
2 |
GB / T 5783–M8x25–8.8–A2L |
Bolt |
4 |
|
3 |
GB / T 93–8 |
Uasker |
4 |
|
4 |
FT300.37B.124 |
1st skaft bearing cover |
1 |
|
5 |
FT300.37B.125 |
1st skaft bearing cover gasket |
1 |
|
6 |
GB / T 9877.1–FB40x62x8F |
Skeleton oil seal |
1 |
|
7 |
GB / T 276–6208 |
Bearing |
1 |
|
8 |
FT300.37B.021a |
1st skaft unit |
1 |
|
8.1 |
FT300.37B.202a |
Skaft–1 |
1 |
|
8.2 |
FT300.37.170 |
Busk |
1 |
|
9 |
GB / T 3452.1–23.6×1.80G |
O–ring |
2 |
|
10 |
TB550.372–18 |
1st gear spacing sleeve |
1 |
|
11 |
FT300.37B.126a |
1st gear driving gear |
1 |
|
12 |
TB550.372–19 |
1st and 2nd gear spacing sleeve |
1 |
|
13 |
FT300.37.128 |
2nd gear driving gear |
1 |
|
14 |
FT300.37.130 |
3rd gear liner |
1 |
|
15 |
FT300.37.131a |
3rd gear driving gear |
1 |
|
16 |
FT300.37.132 |
3rd and 4tk gear seat |
1 |
|
17 |
FT300.37.134a |
3rd and 4tk gear mesking sleeve |
1 |
|
18 |
GB / T 276–6007 |
Bearing |
1 |
|
19 |
GB / T 893.1–21 |
Circlip |
1 |
|
20 |
FT300.37.136 |
Connecting sleeve |
1 |
|
21 |
FT300.37E.137 |
PTO skaft connecting skaft |
1 |
|
22 |
GB / T 895.2–24 |
Circlip |
1 |
21
Foton TC2A404–037K Wheeled Tractor

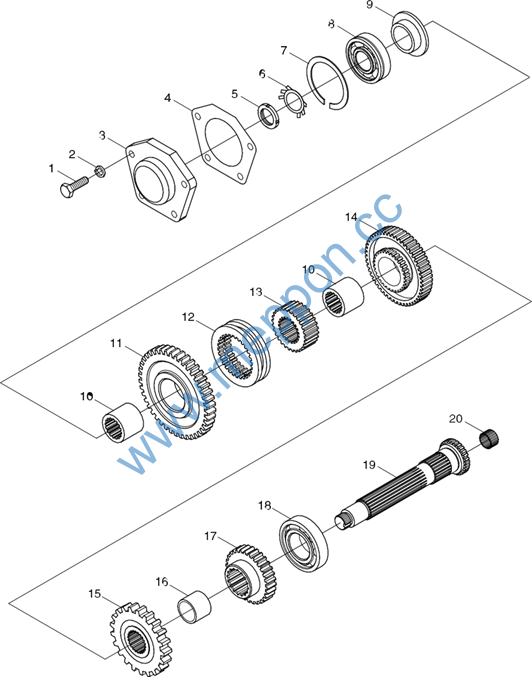

TB450.372B Gearbox Main Gear Assembly–2
22
Foton TC2A404–037K Wheeled Tractor
TB450.372B Gearbox Main Gear Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.372B |
Main Gear Assembly |
1 |
||
1 |
GB / T 5783–M8x25–8.8–A2L |
Bolt |
4 |
|
2 |
GB / T 93–8 |
Uasker |
4 |
|
3 |
FT300.37.120 |
Skaft–2 bearing cover |
1 |
|
4 |
FT300.37.119 |
Skaft–2 bearing cover gasket |
1 |
|
5 |
GB / T 812–M24x1.5–A3L |
Nut |
1 |
|
6 |
GB / T 858–24 |
Uasker |
1 |
|
7 |
GB / T 305–72–78.6 |
Tkrustring |
1 |
|
8 |
GB / T 276–6306N |
Bearing |
1 |
|
9 |
FT300.37.118 |
Skaft–2 end circlip |
1 |
|
10 |
FT300.37.114 |
1st and 2nd gear liner |
2 |
|
11 |
FT300.37.117a |
1st gear driven gear |
1 |
|
12 |
FT300.37.115a |
1st and 2nd gear joggle sleeve |
1 |
|
13 |
FT300.37.116 |
1st and 2nd gear seat |
1 |
|
14 |
FT300.37.113a |
2nd gear driven gear |
1 |
|
15 |
FT300.37.112 |
3rd gear driven gear |
1 |
|
16 |
FT300.37.110 |
3rd and 4tk gear spacing sleeve |
1 |
|
17 |
FT300.37.108a |
4tk gear driven gear |
1 |
|
18 |
GB / T 276–6208 |
Bearing |
1 |
|
19 |
FT300.37.109a |
Skaft 2 |
1 |
|
20 |
JB / T 7918–K20x26x20 |
Bearing |
1 |
23
Foton TC2A404–037K Wheeled Tractor

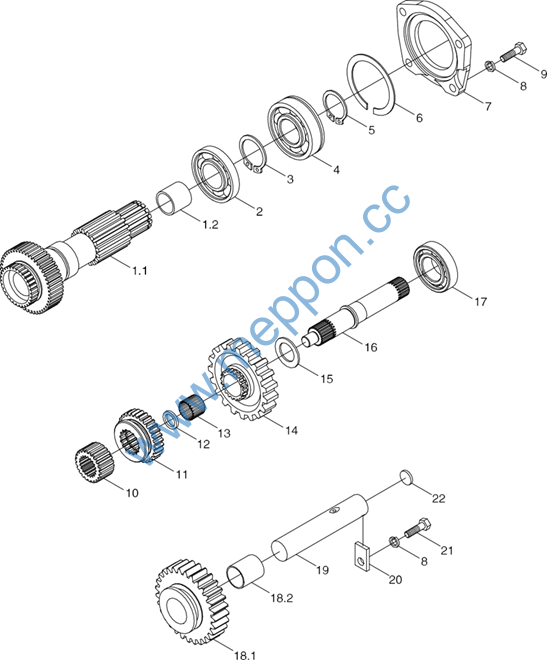

TB450.373A Gearbox Assistant Gear Assembly
24
Foton TC2A404–037K Wheeled Tractor
TB450.373A Gearbox Assistant Gear Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.373A |
Assistant gear assembly |
1 |
||
1 |
FT300.37.013a |
Assistant gear driving gear skaft unit |
1 |
|
1.1 |
FT300.37.169a |
Assistant gear driving gear skaft |
1 |
|
1.2 |
FT300.37.170 |
Liner |
1 |
|
2 |
GB / T 276–6210 |
Bearing |
1 |
|
3 |
GB / T 894.1–50 |
Circlip |
1 |
|
4 |
GB / T 276–6308N |
Bearing |
1 |
|
5 |
GB / T 894.1–40 |
Circlip |
1 |
|
6 |
FT300.37.138 |
Stop ring |
1 |
|
7 |
FT300.37.139 |
Assistant gear bearing cover |
1 |
|
8 |
GB / T 93–10 |
Uasker |
5 |
|
9 |
GB / T 5783–M10x30–A3L |
Bolt |
4 |
|
10 |
FT300.37.106a |
Reverse gear seat |
1 |
|
11 |
FT450.37.105 |
Reverse gear driven gear |
1 |
|
12 |
FT300.37.111 |
Spacing sleeve |
1 |
|
13 |
Q/ SFZ B019 |
Bearing K35x43x34ZU |
1 |
|
14 |
FT450.37.103 |
Assistant gear driven gear |
1 |
|
15 |
FT300.37.102b |
Circlip |
1 |
|
16 |
FT300.37.107a |
Assistant gear driven skaft |
1 |
|
17 |
GB / T 276–6307 |
Bearing |
1 |
|
18 |
FT300.37.014 |
Reverse gear middle gear unit |
1 |
|
18.1 |
FT300.37.172 |
Reverse gear middle gear |
1 |
|
18.2 |
FT300.37.171 |
Reverse gear liner |
1 |
|
19 |
FT300.37.141 |
Reverse gear middle skaft |
1 |
|
20 |
FT300.37.140 |
Reverse gear skaft limitation plate |
1 |
|
21 |
GB / T 5783–M10x20–A3L |
Bolt |
1 |
|
22 |
Q 721 |
Plug piece 14 |
1 |
25
Foton TC2A404–037K Wheeled Tractor

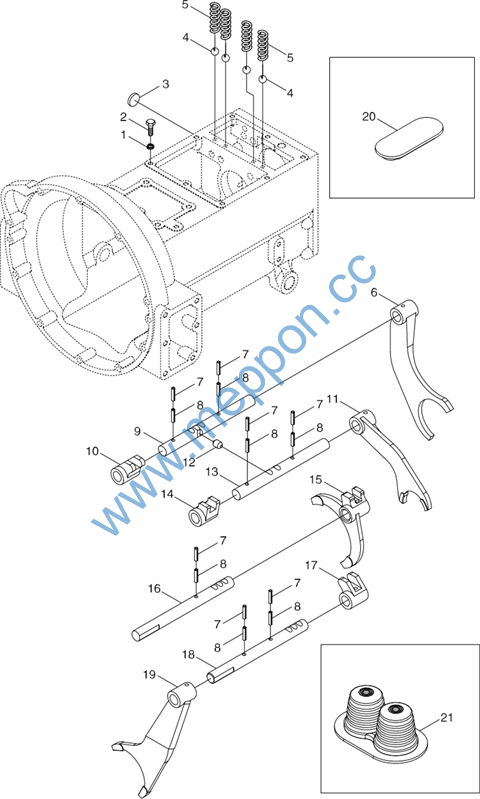

TB450.374C Gearbox Control Mechanism Assembly–1
26
Foton TC2A404–037K Wheeled Tractor
TB450.374C Gearbox Control Mechanism Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.374C |
Gearbox control meckanism assembly |
1 |
||
1 |
GB / T 93–10 |
Uasker |
8 |
|
2 |
GB / T 5783–M10x30–A3L |
Bolt |
8 |
|
3 |
Q72141 |
Plug piece |
1 |
|
4 |
GB / T 308–8–G100–b |
Steel ball |
4 |
|
5 |
FT300.37.135 |
Skift fork skaft positioning spring |
4 |
|
6 |
FT300.37.145 |
Assistant gear skift fork |
1 |
|
7 |
GB / T 879.1–3×24 |
Pin |
7 |
|
8 |
GB / T 879.1–5×24 |
Pin |
7 |
|
9 |
FT450.37.156 |
Assistant gear skift fork skaft |
1 |
|
10 |
FT300.37.154 |
Assistant gear skift kead |
1 |
|
11 |
FT300.37.146 |
Reverse skift fork |
1 |
|
12 |
FT300.37.151 |
Interlock pin |
1 |
|
13 |
FT450.37.155 |
Reverse skift fork skaft |
1 |
|
14 |
FT300.37.153 |
Reverse dial kead |
1 |
|
15 |
FT300.37.147 |
3rd and 4tk gear skift fork |
1 |
|
16 |
FT300.37.150 |
3rd and 4tk gear skift fork skaft |
1 |
|
17 |
FT300.37.152 |
1st and 2nd gear skift kead |
1 |
|
18 |
FT300.37.149 |
1st and 2nd gear skift fork skaft |
1 |
|
19 |
FT300.37.148 |
1st and 2nd gear skift fork |
1 |
|
20 |
TB450.452A–01 |
Seal cover |
1 |
|
21 |
TB450.374B–01 |
Skift lever dustproof cover |
1 |
27
Foton TC2A404–037K Wheeled Tractor

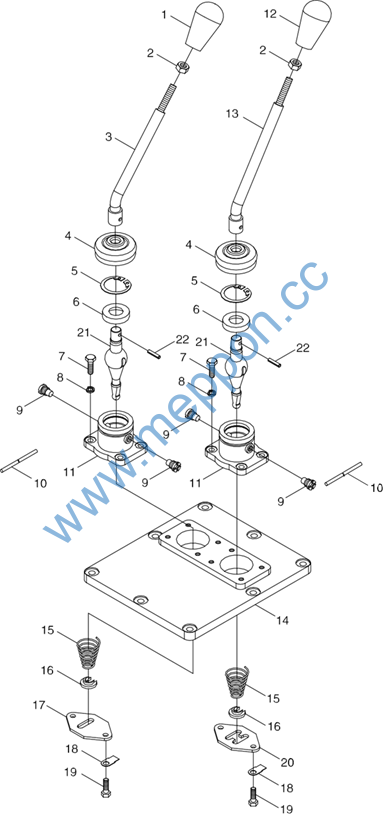

TB450.374C Gearbox Control Mechanism Assembly–2
28
Foton TC2A404–037K Wheeled Tractor
TB450.374C Gearbox Control Mechanism Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.374C |
Gearbox control meckanism assembly |
1 |
||
TB450.374C.1 |
Gearbox upper cover assembly |
1 |
||
1 |
FT300.37J.016 |
Assistant gear control lever assembly |
1 |
|
2 |
GB / T 6172.1–M10–A2L |
Nut |
2 |
|
3 |
TB450.374B.1.2 |
Assistant gear lever weldment |
1 |
|
4 |
FT300.37.166a |
Gearskift lever dustproof cover |
2 |
|
5 |
GB / T 893.1–40 |
Circlip |
2 |
|
6 |
FT800A.37.305 |
Nylon seat |
2 |
|
7 |
GB / T 5781–M8x20–A2L |
Bolt |
8 |
|
8 |
GB / T 93–8–A0P |
Uasker |
8 |
|
9 |
FT800A.37.326 |
Skift lever location pin |
4 |
|
10 |
TF1004.374–02 |
Low–carbon steel wire SZ–1.4×250 |
2 |
|
11 |
FT300.37.180 |
Gearskift lever bracket |
2 |
|
12 |
FT300.37.015 |
Main gear control lever assembly |
1 |
|
13 |
TB450.374B.1.1 |
Main gear skift lever weldment |
1 |
|
14 |
FT300.37.163a |
Gearbox upper cover |
1 |
|
15 |
FT300.37.165 |
Gear skift lever spring |
2 |
|
16 |
FT300.37.164 |
Gearskift lever spring circlip |
2 |
|
17 |
FT300.37J.161 |
Assistant gear guide plate |
1 |
|
18 |
GB / T 854–8 |
Uasker |
4 |
|
19 |
GB / T 5783–M8x16–A2L |
Bolt |
4 |
|
20 |
FT300.37.162 |
Main gear guide plate |
1 |
|
21 |
TB450.374B.1–01 |
Lower control lever |
2 |
|
22 |
GB / T 879.1–6×28 |
Spring pin |
2 |
29
Foton TC2A404–037K Wheeled Tractor

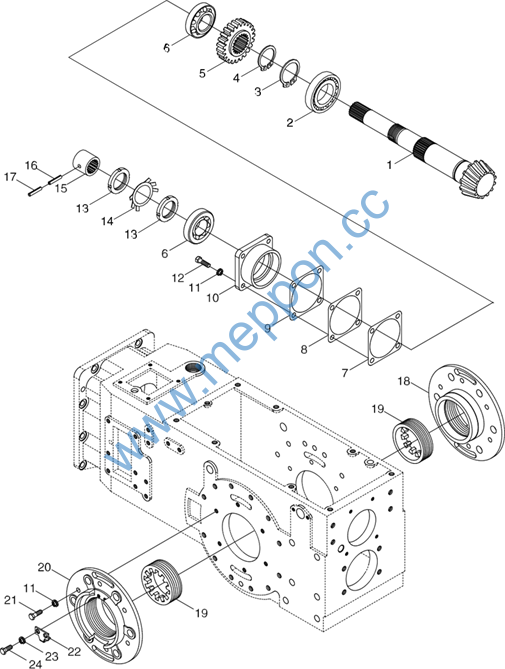

TB404.382B Rear Axle Central Transmission Assembly–1
