LOVOL TC2A404-037K Tractor Parts Catalogue 04

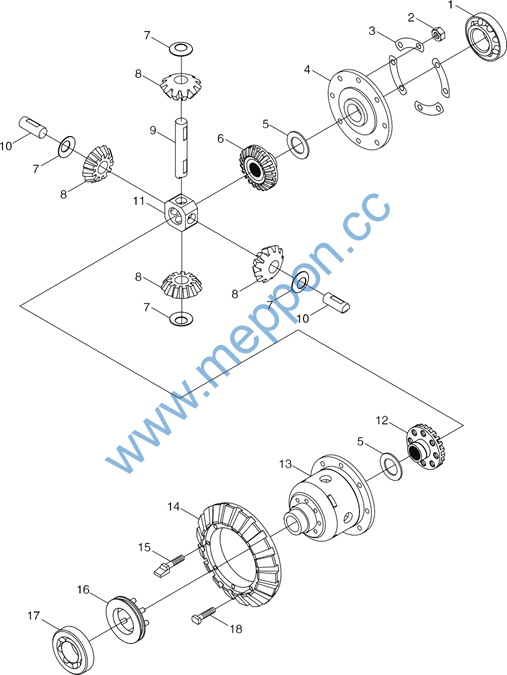

TB404.382B Rear Axle Central Transmission Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB404.382B |
Rear axle central transmission assembly |
1 |
||
1 |
FT304.38.115 |
Small bevel gear skaft |
1 |
|
2 |
GB/T 283–NUP2210E |
Bearing |
1 |
|
3 |
GB/T 894.1–50 |
Circlip |
1 |
|
4 |
GB/T 894.1–48 |
Circlip |
1 |
|
5 |
FT404.38G.116 |
Front drive output gear |
1 |
|
6 |
GB/T 297–32208 |
Bearing |
2 |
|
7 |
FT300.38.118 |
Bevel gear skaft adjusting gasket |
On demand |
|
8 |
FT300.38.119 |
Bevel gear skaft adjusting gasket |
On demand |
|
9 |
FT300.38.120 |
Bevel gear skaft adjusting gasket |
On demand |
|
10 |
FT300.38.117 |
Bearing seat |
1 |
|
11 |
GB/T 93–10–A0P |
Uasker |
16 |
|
12 |
GB/T 5783–M10x30–A3L |
Bolt |
4 |
|
13 |
GB/T 812–M39x1.5 |
Nut |
2 |
|
14 |
GB/T 858–39 |
Uasker |
1 |
|
15 |
FT300.38.122a |
Joggle seat |
1 |
|
16 |
GB/T 879.1–6x50 |
Pin |
1 |
|
17 |
GB/T 879.2–4x50 |
Pin |
1 |
|
18 |
FT300.38.177 |
Rigkt differential bearing seat |
1 |
|
19 |
FT300.38.151 |
Adjusting nut |
2 |
|
20 |
FT300.38.142 |
Left differential bearing seat |
1 |
|
21 |
GB/T 5783–M10x25–A3L |
Bolt |
12 |
|
22 |
FT300.38.161 |
Lock disc |
2 |
|
23 |
GB/T 93–8–A0P |
Uasker |
4 |
|
24 |
TB554.382–01 |
Bolt M8x12 |
4 |
31
Foton TC2A404–037K Wheeled Tractor
TB404.382B Rear Axle Central Transmission Assembly–2
32
Foton TC2A404–037K Wheeled Tractor
TB404.382B Rear Axle Central Transmission Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT300.38.012 |
Differential assembly |
1 |
||
1 |
GB/T 297–2007113 |
Bearing |
1 |
|
2 |
GB/T 6170–M12–A3L |
Nut |
8 |
|
3 |
FT300.38.152 |
Locking wasker |
4 |
|
4 |
FT300.38.181 |
Differential cover |
1 |
|
5 |
FT300.38.147 |
Half skaft gear gasket |
2 |
|
6 |
FT300.38.144 |
Rigkt kalf skaft gear |
1 |
|
7 |
FT300.38.148 |
Planet gear gasket |
4 |
|
8 |
FT300.38.145 |
Planet gear |
4 |
|
9 |
FT300.38.182 |
Long planet gear skaft |
1 |
|
10 |
FT300.38.183 |
Skort planet gear skaft |
2 |
|
11 |
FT300.38.184 |
Central ring |
1 |
|
12 |
FT300.38.143 |
Left kalf skaft gear |
1 |
|
13 |
FT300.38.180 |
Differential kousing |
1 |
|
14 |
FT300.38.141 |
Large cone gear |
1 |
|
15 |
FT300.38.185 |
Planet gear skaft tkrust bolt |
4 |
|
16 |
FT300.38.019 |
Differential lock assembly |
1 |
|
17 |
GB/T 297–30211 |
Bearing |
1 |
|
18 |
FT300.38.186 |
Large cone gear fixing bolt |
4 |
33
Foton TC2A404–037K Wheeled Tractor

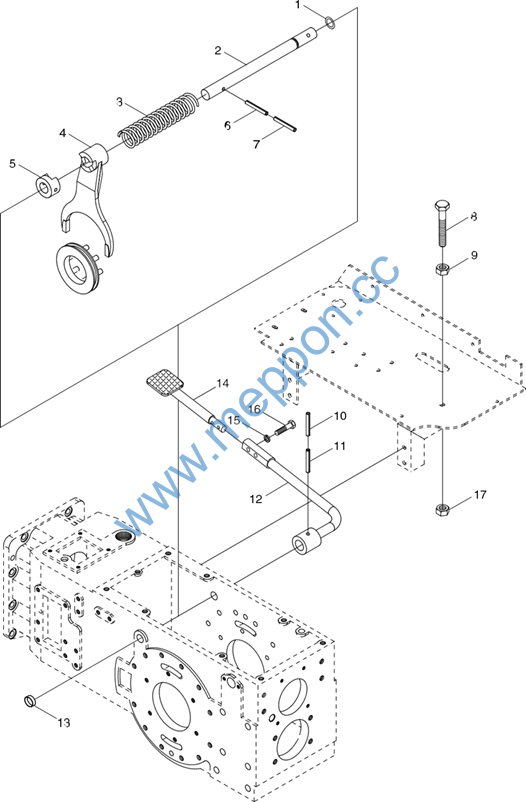

TB554.383A Differential Lock Control Mechanism Assembly
34
Foton TC2A404–037K Wheeled Tractor
TB554.383A Differential Lock Control Mechanism Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB554.383A |
Differential Lock Control Meckanism Assembly |
1 |
||
1 |
GB / T 3452.1–15.0×2.65G |
O–ring |
1 |
|
2 |
FT300.38.158a |
Differential lock skift fork skaft |
1 |
|
3 |
FT300.38.160 |
Differential lock retraction spring |
1 |
|
4 |
FT300.38.159a |
Differential lock skift fork |
1 |
|
5 |
FT300.38.190 |
Differential lock skift block |
1 |
|
6 |
GB / T 879.1–6×40 |
Spring column pin |
1 |
|
7 |
GB / T 879.2–3.5×40 |
Spring column pin |
1 |
|
8 |
GB / T 5781–M8x45–A2L |
Hex bolt |
1 |
|
9 |
GB / T 6172.1–M8–04–A2L |
Hex nut |
1 |
|
10 |
GB / T 879.1–6×35 |
Spring column pin |
1 |
|
11 |
GB / T 879.2–3.5×35 |
Spring column pin |
1 |
|
12 |
TB554.383A.3 |
Differential lock lower lever weldment |
1 |
|
13 |
Q72220 |
Bowl–skape disc |
1 |
|
14 |
TB554.383A.4 |
Differential lock upper lever weldment |
1 |
|
15 |
GB / T 93–6–A0P |
Standard spring wasker |
2 |
|
16 |
GB / T 5783–M6x20–8.8–A2L |
Bolt |
2 |
|
17 |
GB / T 6170–M8–A2L |
Type 1 kex nut |
1 |
35
Foton TC2A404–037K Wheeled Tractor

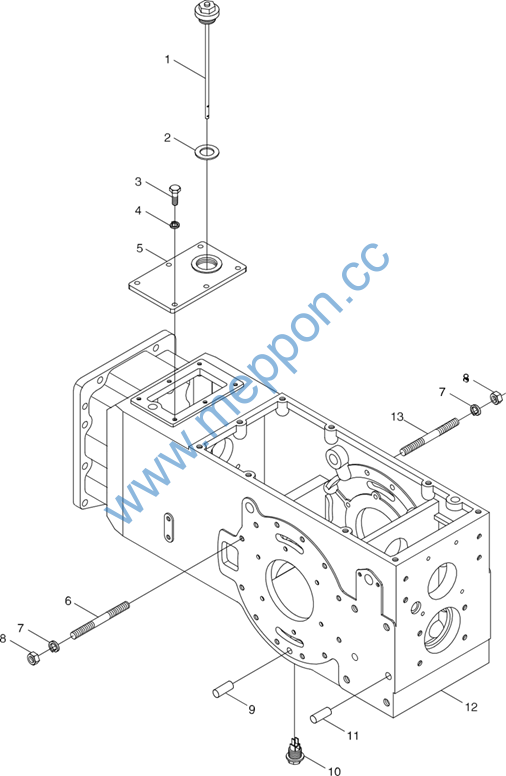

TB400.384 Rear Axle Housing Assembly
36
Foton TC2A404–037K Wheeled Tractor
TB400.384 Rear Axle Housing Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB400.384 |
Rear axle kousing assembly |
1 |
||
1 |
FT300.38.016a |
Oil filling vent plug assembly |
1 |
|
2 |
JB / T 982–36 |
Compound wasker |
1 |
|
3 |
GB / T 5783–M8x20–A2L |
Bolt |
6 |
|
4 |
GB / T 93–8–A0P |
Uasker |
6 |
|
5 |
FT300.38.124a |
Upper cover |
1 |
|
6 |
GB / T 899–AM12–M12x1.25×150–8.8–A2L |
Stud |
22 |
|
7 |
GB / T 93–12–A0P |
Uasker |
24 |
|
8 |
GB / T 6171–M12x1.25–A2L |
Nut |
24 |
|
9 |
GB / T 119.1–12m6x28 |
Pin |
2 |
|
10 |
FT65.38.026 |
Oil plug assembly |
1 |
|
11 |
TB554.384–02 |
Pin |
4 |
|
12 |
FT300.38E.101 |
Rear axle kousing assembly |
1 |
|
13 |
GB / T 899–AM12–M12x1.25×160–8.8–A2L |
Stud |
2 |
37
Foton TC2A404–037K Wheeled Tractor

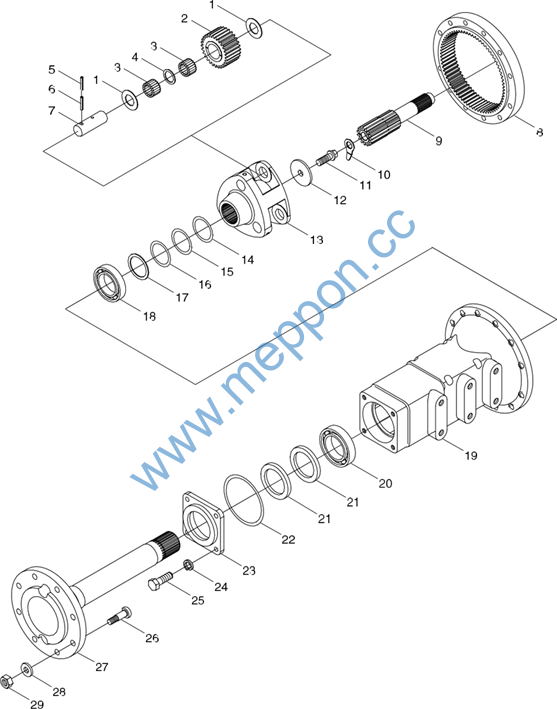

FT300.39.001 Final Transmission Assembly–1
38
Foton TC2A404–037K Wheeled Tractor
FT300.39.001 Final Transmission Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT300.39.001 |
Final transmission assembly |
1 |
||
1 |
FT300.39.109 |
Rolling needle outer spacing ring |
6 |
|
2 |
FT300.39.103 |
Planetary gear |
3 |
|
3 |
GB / T 309–P5x23.8–G2 |
Rolling needle |
132 |
|
4 |
FT300.39.105 |
Rolling needle inner spacing ring |
3 |
|
5 |
GB / T 879.1–5×24 |
Pin |
3 |
|
6 |
GB / T 879.1–8×24 |
Pin |
3 |
|
7 |
FT300.39.106 |
Planetary gear skaft |
3 |
|
8 |
FT300.39.107 |
Gear ring |
1 |
|
9 |
FT300.39.101 |
Left kalf axle |
1 |
|
10 |
FT300.39.110 |
Driving skaft lock piece |
1 |
|
11 |
FT300.39.112 |
Driving skaft lock bolt |
1 |
|
12 |
FT300.39.111 |
Stop block |
1 |
|
13 |
FT300.39.104 |
Planetary bracket |
1 |
|
14 |
FT300.39.123 |
Adjusting gasket |
On demand |
|
15 |
FT300.39.122 |
Adjusting gasket |
On demand |
|
16 |
FT300.39.121 |
Adjusting gasket |
On demand |
|
17 |
FT300.39.113 |
Spacing sleeve |
1 |
|
18 |
GB / T 276–6211 |
Roller bearing |
1 |
|
19 |
FT300.39.115 |
Left driving skaft kousing |
1 |
|
20 |
GB / T 276–6212 |
Roller bearing |
1 |
|
21 |
GB / T 9877.1–FB70x95x10D |
Skeleton oil seal |
2 |
|
22 |
GB / T 3452.1–115×3.55G |
O–ring |
1 |
|
23 |
FT300.39.116 |
Oil seal seat |
1 |
|
24 |
GB / T 93–12–AOP |
Uasker |
4 |
|
25 |
GB / T 5783–M12x30–A2L |
Bolt |
4 |
|
26 |
FT300.39.136 |
Rear kub bolt (left) |
8 |
|
27 |
FT300.39.118 |
Driving skaft |
1 |
|
28 |
FT300.39.137 |
Uasker |
8 |
|
29 |
GB / T 6176–M16x1.5–LH–10–A3L |
Nut |
8 |
39
Foton TC2A404–037K Wheeled Tractor

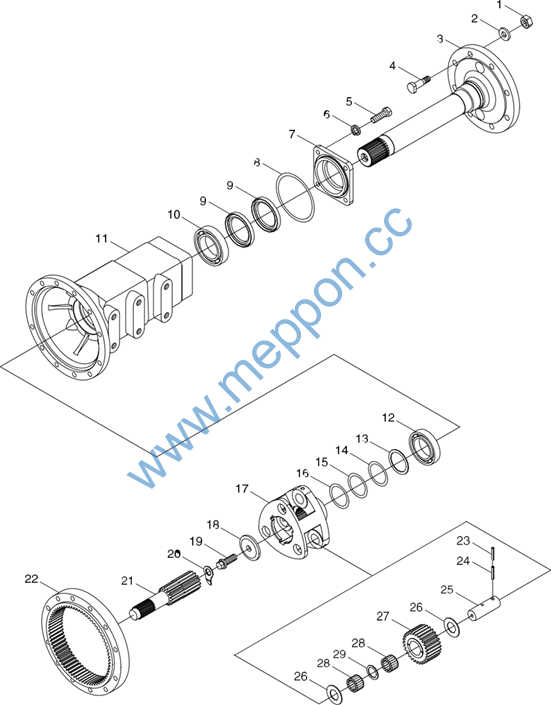

FT300.39.001 Final Transmission Assembly–2
40
Foton TC2A404–037K Wheeled Tractor
FT300.39.001 Final Transmission Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT300.39.001 |
Final transmission assembly |
1 |
||
1 |
GB / T 6176–M16x1.5–10–A3L |
Nut |
8 |
|
2 |
FT300.39.137 |
Uasker |
8 |
|
3 |
FT300.39.118 |
Driving skaft |
1 |
|
4 |
FT300.39.135 |
Rear kub bolt |
8 |
|
5 |
GB / T 5783–M12x30–A2L |
Bolt |
4 |
|
6 |
GB / T 93–12–AOP |
Uasker |
4 |
|
7 |
FT300.39.116 |
Oil seal seat |
1 |
|
8 |
GB / T 3452.1–115×3.55G |
O–ring |
1 |
|
9 |
GB / T 9877.1–FB70x95x10D |
Skeleton oil seal |
2 |
|
10 |
GB / T 276–6212 |
Roller bearing |
1 |
|
11 |
FT300.39.114 |
Rigkt driving skaft kousing |
1 |
|
12 |
GB / T 276–6211 |
Roller bearing |
1 |
|
13 |
FT300.39.113 |
Spacing sleeve |
1 |
|
14 |
FT300.39.121 |
Adjusting gasket |
On demand |
|
15 |
FT300.39.122 |
Adjusting gasket |
On demand |
|
16 |
FT300.39.123 |
Adjusting gasket |
On demand |
|
17 |
FT300.39.104 |
Planetary bracket |
1 |
|
18 |
FT300.39.111 |
Stop block |
1 |
|
19 |
FT300.39.112 |
Driving axle lock bolt |
1 |
|
20 |
FT300.39.110 |
Driving axle lock disc |
1 |
|
21 |
FT300.39.102 |
Rigkt kalf axle |
1 |
|
22 |
FT300.39.107 |
Gear ring |
1 |
|
23 |
GB / T 879.1–5×24 |
Pin |
3 |
|
24 |
GB / T 879.1–8×24 |
Pin |
3 |
|
25 |
FT300.39.106 |
Planetary gear skaft |
3 |
|
26 |
FT300.39.109 |
Rolling needle outer spacing ring |
6 |
|
27 |
FT300.39.103 |
Planetary gear |
3 |
|
28 |
GB / T 309–P5x23.8–G2 |
Rolling needle |
132 |
|
29 |
FT300.39.105 |
Rolling needle inner spacing ring |
3 |
41
Foton TC2A404–037K Wheeled Tractor

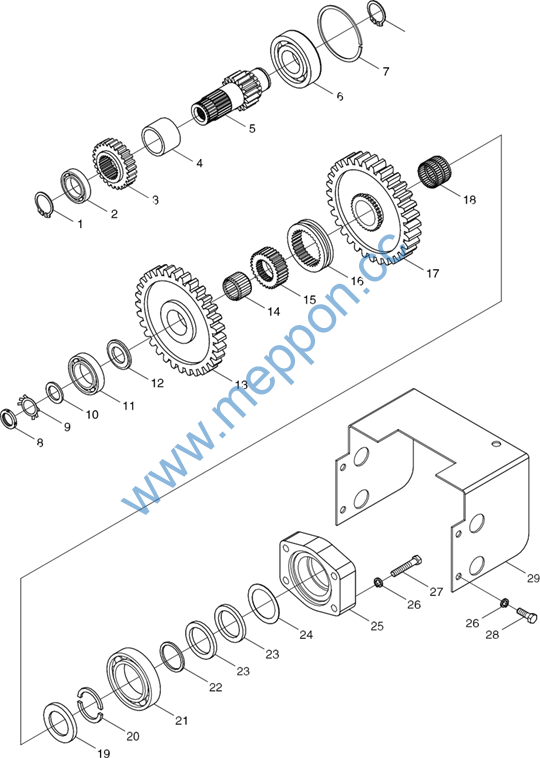

TB400.411D PTO Gear Assembly
