LOVOL TB604-A161Y1K Tractor Parts Catalogue 13
FT500A.56B.001 Suspension Mechanism Assembly-2(010)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT500A.56B.001 |
Suspension Mechanism Assembly |
1 |
||
1 |
FT300.56A.018b |
Fixed Clip Combination, Upper Link |
1 |
|
1.1 |
GBT91-2X10-A0P |
Split Pin |
1 |
|
1.2 |
GBT97.1-6-A0P |
Washer |
1 |
|
1.3 |
FT300.56A.020C |
Base Plate Welded Unit |
1 |
|
1.4 |
GBT882-B6X32-A0P |
Fixing Clip |
1 |
|
1.5 |
FT300.56A.216a |
Fixed Clip |
1 |
|
2 |
FT500A.56.011a |
Upper Link Assembly |
1 |
|
2.1 |
FT500A.56.026 |
Front Adjusting Link Assembly, Upper Link |
1 |
|
2.2 |
GBT6173-M27X2-05-A3L |
Hexagon Thin Nut |
1 |
|
2.3 |
FT500A.56.027 |
Adjustment Solenoid Weldment |
1 |
|
2.4 |
GBT6173-M27X2-LH-05-A3L |
Hexagon Thin Nut |
1 |
|
2.5 |
FT500A.56.024 |
Rear Adjusting Link Assembly, Upper Link |
1 |
|
2.6 |
FT65.56.015 |
Lockpin Assembly, Upper Link |
1 |
|
3 |
FT500A.56.101 |
Connecting Pin, Upper Clevis, Lift Link |
2 |
|
4 |
FT500A.56.013 |
Lift Link Assembly |
2 |
|
4.1 |
FT500A.56.107 |
Upper Clevis, Lift Link |
1 |
|
4.2 |
GBT6173-M27X2-05-A3L |
Hexagon Thin Nut |
1 |
|
4.3 |
FT500A.56.033 |
Solenoid Weldment, Lift Link |
1 |
|
4.4 |
GBT6173-M27X2-LH-05-A3L |
Hexagon Thin Nut |
1 |
|
4.5 |
FT500A.56.108 |
Lower Clevis, Lift Link |
1 |
|
5 |
FT500A.56.118 |
Washer |
2 |
|
6 |
GBT91-5X40-A0P |
Split Pin |
2 |
|
7 |
FT300.56A.112 |
Connecting Pin, Lower Clevis, Lift Link |
2 |
|
8 |
GBT97.1-24-A0P |
Flat Washer |
2 |
|
9 |
GBT91-5X32-A0P |
Split Pin |
2 |
|
10 |
GBT5783-M8X40-8.8-A2L |
Hex Bolt |
2 |
|
11 |
GBT93-8-A0P |
Standard Spring Washer |
2 |
|
12 |
GBT97.1-8-A0P |
Flat Washer |
1 |
115
Lovol TB604-A161Y1K Wheeled Tractor

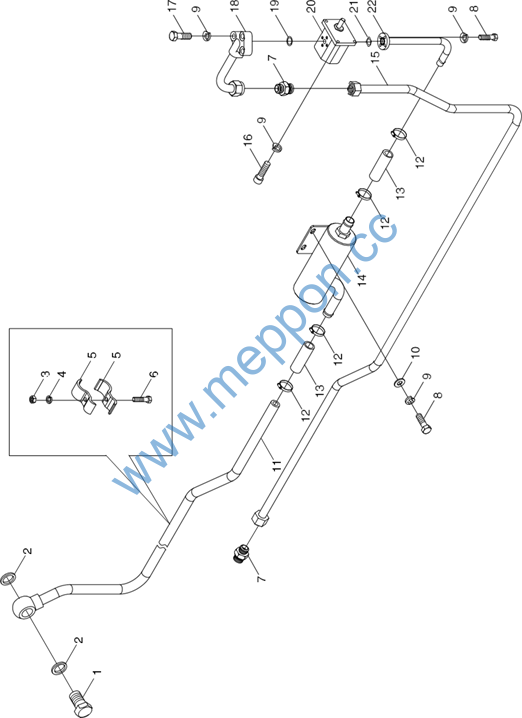

TB550.58A Oil Pump/Pipe/Filter Assembly
116
Lovol TB604-A161Y1K Wheeled Tractor
TB550.58A Oil Pump/Pipe/Filter Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.58A |
Oil Pump/Pipe/Filter Assembly |
1 |
||
1 |
FT300.58.101 |
Hollow Bolt |
1 |
|
2 |
JBT 982-22 |
Combined Seal Gasket |
2 |
|
3 |
GBT 6170-M6-8-A2L |
Hexagon Nut, Type-1 |
3 |
|
4 |
GBT 93-6-A0P |
Standard Spring Washer |
3 |
|
5 |
FT300.58.013 |
Oil Pipe Clamp And Rubber Washer |
6 |
|
6 |
GBT 5783-M6X30-8.8-A2L |
Hexagon Bolt |
3 |
|
7 |
GBT 3737.2-G14 |
Straight Joint Body |
2 |
|
8 |
GBT 5783-M8X25-8.8-A2L |
Hexagon Bolt |
4 |
|
9 |
GBT 93-8-A0P |
Standard Spring Washer |
11 |
|
10 |
GBT 97.1-8-A0P |
Flat Washer |
2 |
|
11 |
TB550.58A.1 |
Oil Suction Long Pipe Weldment |
1 |
|
12 |
Q67632 |
B-Type Worm Transmission Hose Clamp |
4 |
|
13 |
FT450.58.103 |
Oil Suction Hose |
2 |
|
14 |
TB550.58A.3 |
Oil Filter Assembly |
1 |
|
15 |
TB550.58A.2 |
Pressure Oil Pipe Assembly |
1 |
|
16 |
GBT 70.1-M8X30-8.8 |
Inner Hexagon Screw |
4 |
|
17 |
GBT 5783-M8X30-8.8-A2L |
Hexagon Bolt |
3 |
|
18 |
FT404.58X.011 |
Pressure Oil Pipe Assembly-1 |
1 |
|
19 |
GBT 3452.1-18.0X2.65G |
Rubber O-Seal Ring |
1 |
|
20 |
FT304.58L.010 |
Gear Pump |
1 |
|
21 |
GBT 3452.1-21.2X1.80G |
Rubber O-Seal Ring |
1 |
|
22 |
FT400.58A.015 |
Oil Suction Short Pipe Weldment |
1 |
117
Lovol TB604-A161Y1K Wheeled Tractor

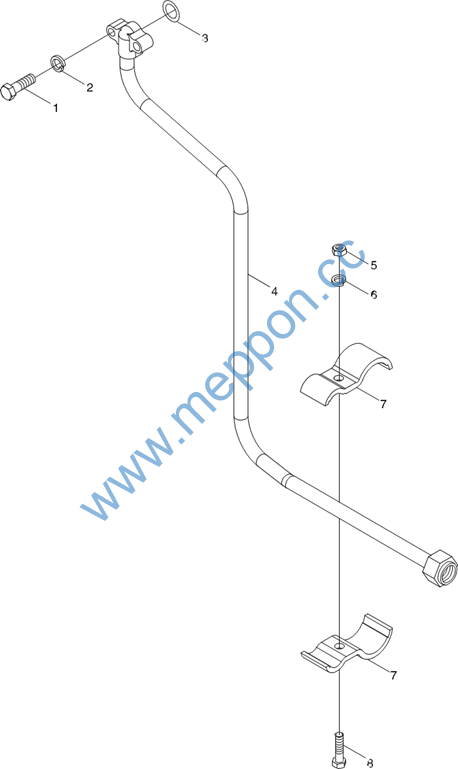

FT550A.58.002 Distributor Oil Inlet Pipe Assembly
118
Lovol TB604-A161Y1K Wheeled Tractor
FT550A.58.002 Distributor Oil Inlet Pipe Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT550A.58.002 |
Distributor Oil Inlet Pipe Assembly |
1 |
||
1 |
GBT 5783-M8X30-A2L |
Bolt |
2 |
|
2 |
GBT 93-8-A0P |
Washer |
2 |
|
3 |
GBT 3452.1-15.0X2.65 G |
O-Ring |
1 |
|
4 |
FT450.58X.010 |
Pressure Oil Pipe Assembly-1 |
1 |
|
5 |
GBT 6170-M6-A2L |
Nut |
1 |
|
6 |
GBT 93-6-A0P |
Washer |
1 |
|
7 |
FT300.58.013 |
Oil Pipe Clip And Rubber Gasket Unit |
2 |
|
8 |
GBT 5783-M6X30-A2L |
Bolt |
1 |
119
Lovol TB604-A161Y1K Wheeled Tractor

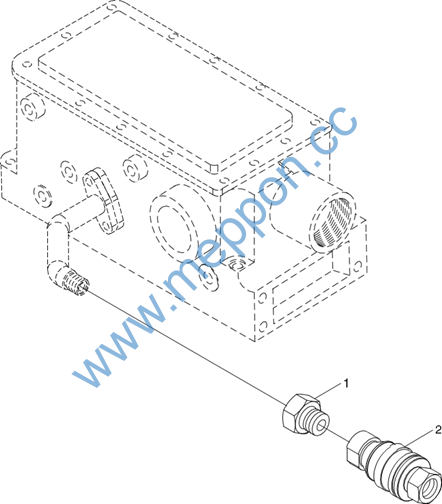

TB300.583A Single-way Hydraulic Outlet Assembly 2(003)
120
Lovol TB604-A161Y1K Wheeled Tractor
TB300.583A Single-way Hydraulic Outlet Assembly 2(003)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 |
TB300.583A FT354.58A.104 FT354.58A.030 |
Single-Way Hydraulic Outlet Assembly 2 Oil Pipe Joint (British System) Quick-Adapt Joint |
1 1 1 |
121
Lovol TB604-A161Y1K Wheeled Tractor

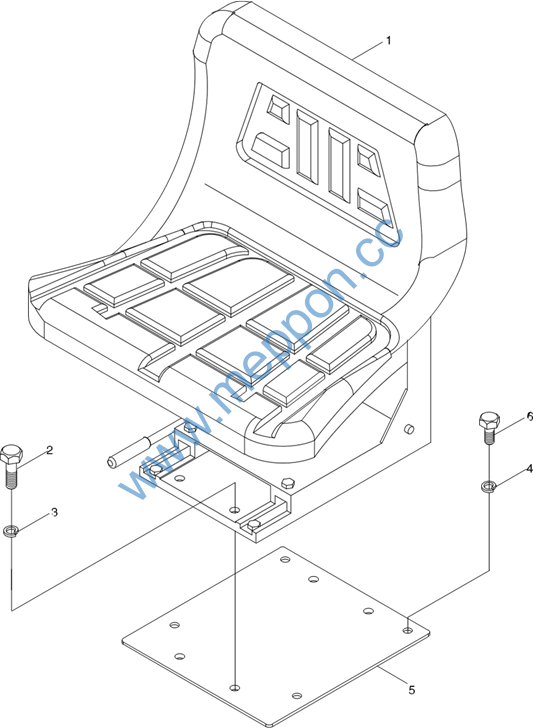

FT300.44B.001 Seat Installation Assembly
122
Lovol TB604-A161Y1K Wheeled Tractor
FT300.44B.001 Seat Installation Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 3 4
5 6 |
FT300.44B.001 FT300.44B.010 GBT5783-M10X25-A3L GBT93-10-A0P GBT93-8-A0P
FT300.44B.011 GBT5783-M8X20-A2L |
Seat Installation Assembly Seat Assembly Bolt Washer Washer
Seat Cover Plate Weldment Bolt |
1 1 4 4 4
1 4 |
123
Lovol TB604-A161Y1K Wheeled Tractor
TB600.452 Floor Assembly
