LOVOL TB604-A161Y1K Tractor Parts Catalogue 14
TB600.452 Floor Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB600.452 |
Floor Assembly |
1 |
||
1 |
FT250.47.163 |
Armrest |
2 |
|
2 |
TE250.45E.5 |
Armrest Washer Cluster |
4 |
|
3 |
TB600.452.2 |
Right Fender Weldment |
1 |
|
4 |
TB450.45A.2 |
Rear Riht Lamp Baffle Weldment |
1 |
|
5 |
FT300.47.361 |
Control Lever Dust Cover |
1 |
|
6 |
FT300.47.310 |
Rear U-Shaped Plate |
1 |
|
7 |
TB550.452.5 |
Right Floor Weldment |
1 |
|
8 |
GBT 96.1-12-A0P |
Big Gasket |
4 |
|
9 |
GBT 93-12-A0P |
Standard Spring Washer |
4 |
|
10 |
GBT 6170-M12-8-A3L |
Hexagon Nut , Style 1 |
4 |
|
11 |
TB550.452H-24 |
Rear Floor Cover |
1 |
|
12 |
FT300.47.054b |
Seat Plate Assembly |
1 |
|
13 |
GBT 5783-M6X16-8.8-A2L |
Hex Head Bolt |
41 |
|
14 |
GBT 93-6-A0P |
Washer |
41 |
|
15 |
GBT 97.1-6-A0P |
Flat Washer |
41 |
|
16 |
TB550.452.1 |
Rear Backup Plate Weldment |
1 |
|
17 |
GBT 93-10-A0P |
Washer |
8 |
|
18 |
TB600.452.1 |
Left Fender Weldment |
1 |
|
19 |
TB450.45A.1 |
Rear Left Lamp Baffle Weldment |
1 |
|
20 |
TB550.452.4 |
Left Floor Weldment |
1 |
|
21 |
FT400.45.039 |
Front U-Shaped Plate Weldment |
1 |
|
22 |
GBT 5783-M10X25-8.8-A3L |
Hex Head Bolt |
8 |
|
23 |
TB550.452H-25 |
U Cover Plate |
1 |
125
Lovol TB604-A161Y1K Wheeled Tractor

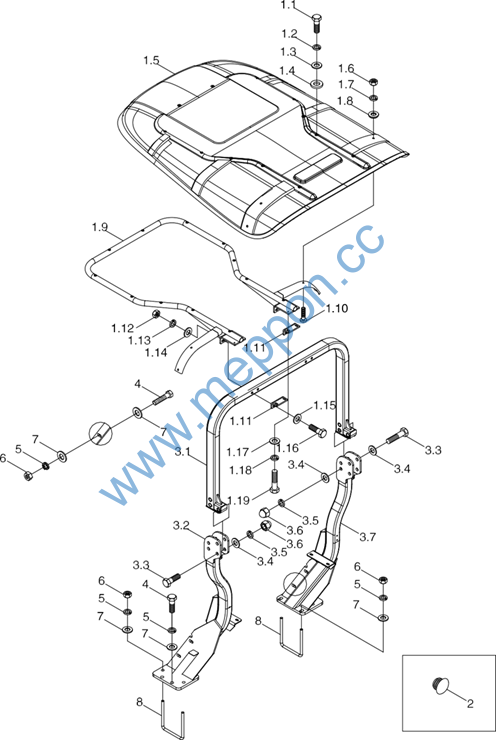

TB600.46 Safety Frame Assembly
126
Lovol TB604-A161Y1K Wheeled Tractor
Tb600.46 Safety Frame Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB600.46 |
Safety Frame Assembly |
1 |
||
1 |
TB400.46C.3 |
Sunshade Assembly |
1 |
|
1.1 |
GB/T 5783-M6×25-8.8-A2L |
Hex Head Bolt |
12 |
|
1.2 |
GB/T 93-6-A0P |
Standard Spring Washer |
12 |
|
1.3 |
GB/T 97.1-6-A0P |
Flat Washer |
12 |
|
1.4 |
TE254.46.2.1-02 |
Rubber Washer |
12 |
|
1.5 |
TB400.46C.3.1 |
Sunshade |
1 |
|
1.6 |
GB/T 6170-M10-8-A3L |
Hexagon Nut , Style 1 |
4 |
|
1.7 |
GB/T 93-10-A0P |
Standard Spring Washer |
4 |
|
1.8 |
FT400.46.021 |
Gasket Cluster |
4 |
|
1.9 |
TB400.46C.3.3 |
Sunshade Fixed Mount Weldment |
1 |
|
1.10 |
GB/T 818-M10×30-4.8-A3L |
Cross Recessed Pan Head Screw |
4 |
|
1.11 |
TB400.46C.3-01 |
Sunshade Fixed Mount |
2 |
|
1.12 |
GB/T 6170-M12-10-A3L |
Hexagon Nut , Style 1 |
4 |
|
1.13 |
GB/T 93-12-A0P |
Standard Spring Washer |
4 |
|
1.14 |
GB/T 96.1-12-A3L |
Big Gasket |
4 |
|
1.15 |
GB/T 97.1-12-A0P |
Flat Washer |
4 |
|
1.16 |
GB/T 5782-M12×110-8.8-A2L |
Hex Head Bolt |
4 |
|
1.17 |
GB/T 97.1-8-A0P |
Big Gasket |
4 |
|
1.18 |
GB/T 93-8-A0P |
Standard Spring Washer |
4 |
|
1.19 |
GB/T 5783-M8×20-10.9-A2L |
Hex Head Bolt |
4 |
|
2 |
TB400.46C-01 |
Blanking Cap |
8 |
|
3 |
TB600.46.1 |
Supporting Beam Mounting Assembly |
1 |
|
3.1 |
FT400.46.022 |
Top Bar Weldment |
1 |
|
3.2 |
TB600.46.1.1 |
Left Support Beam Weldment |
1 |
|
3.3 |
GB/T 5782-M16×90-10.9-A2L |
Hex Head Bolt |
6 |
|
3.4 |
GB/T 95-16-A0P |
Flat Washer |
6 |
|
3.5 |
GB/T 93-16-A0P |
Standard Spring Washer |
6 |
|
3.6 |
GB/T 802-M16-6 |
Combined Cap Nut |
6 |
|
3.7 |
TB600.46.1.2 |
Right Support Beam Weldment |
1 |
|
4 |
GB/T 5783-M14×40-8.8-A3L |
Hex Head Bolt |
8 |
|
5 |
GB/T 93-14-A0P |
Standard Spring Washer |
16 |
|
6 |
GB/T 6170-M14-8-A3L |
Hexagon Nut , Style 1 |
12 |
|
7 |
GB/T 97.1-14-A0P |
Flat Washer |
20 |
|
8 |
FT400.46.350 |
U-Bolt |
4 |
127
Lovol TB604-A161Y1K Wheeled Tractor

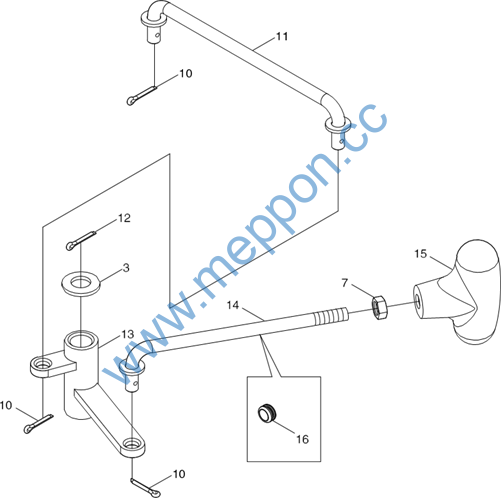

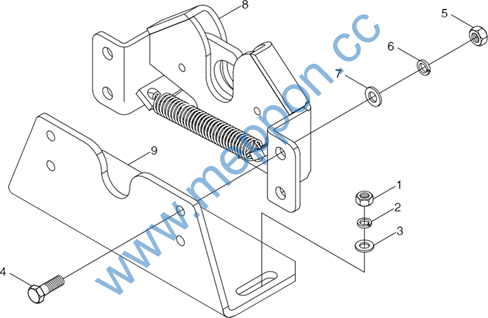

TB400B.473 Bonnet Lock Mechanism Assembly
128
Lovol TB604-A161Y1K Wheeled Tractor
TB400B.473 Bonnet Lock Mechanism Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400B.473 |
Bonnet Lock Mechanism Assembly |
1 |
||
1 |
GBT 6170-M8-8-A2L |
Type 1 Hex Nut |
3 |
|
2 |
GBT 93-8-A0P |
Standard Spring Washer |
3 |
|
3 |
GBT 97.1-8-A0P |
Flat Washer |
3 |
|
4 |
GBT 5783-M6X20-8.8-A2L |
Hex Bolt |
4 |
|
5 |
GBT 6170-M6-8-A2L |
Type 1 Hex Nut |
5 |
|
6 |
GBT 93-6-A0P |
Standard Spring Washer |
4 |
|
7 |
GBT 97.1-6-A0P |
Flat Washer |
2 |
|
8 |
TG1204.474.4 |
Bonnet Lock Assembly |
1 |
|
9 |
TB400B.473-01 |
Bonnet Lock Plate |
1 |
|
10 |
GBT 91-1.6X16-A0P |
Cotter Pin |
3 |
|
11 |
TB400B.473.2 |
Pull Rod Weldment |
1 |
|
12 |
GBT 91-2.5X25-A0P |
Cotter Pin |
1 |
|
13 |
TB400B.473.3 |
Rocker Arm Weldment |
1 |
|
14 |
TB400B.473.4 |
Pull Rod Weldment (2) |
1 |
|
15 |
FT800A.47.056 |
Handle Assembly |
1 |
|
16 |
TB450.473-02 |
Rubber Ring |
1 |
129
Lovol TB604-A161Y1K Wheeled Tractor

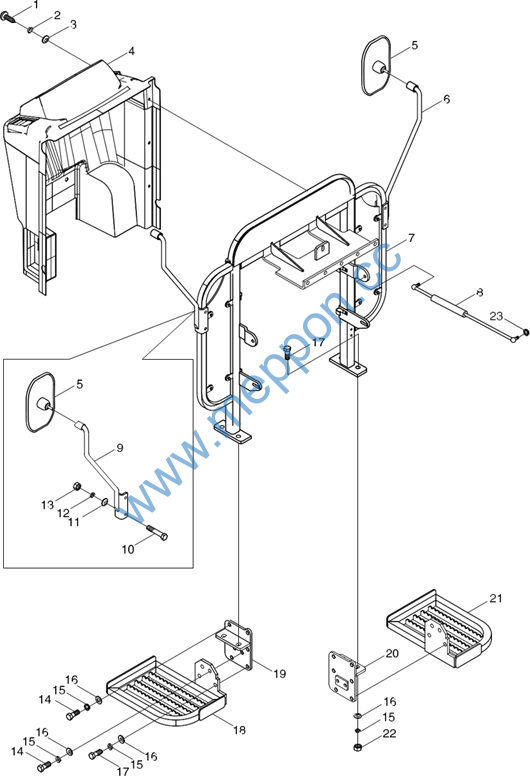

TB400B.474A Front Wall Fender Assembly
130
Lovol TB604-A161Y1K Wheeled Tractor
TB400B.474A Front Wall Fender Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400B.474A |
Front Wall Fender Assembly |
1 |
||
1 |
GBT 818-M5X20-4.8-A2L |
Cross Recessed Pan Head Screw |
6 |
|
2 |
GBT 93-5-A0P |
Standard Spring Washer |
6 |
|
3 |
GBT 96.1-5-A0P |
Big Washer |
6 |
|
4 |
FT300.47.020 |
Instrument Panel Assembly |
1 |
|
5 |
TB400.456A.3 |
Rear-View Mirror Assembly |
2 |
|
6 |
TB400B.474A.2 |
Left Bracket Weldment |
1 |
|
7 |
TB400B.474A.1 |
Front Wall Baffle Weldment |
1 |
|
8 |
TB400B.471-30 |
Bonnet Air Spring |
2 |
|
9 |
TB400B.474A.3 |
Right Trestle Weldment |
1 |
|
10 |
GBT 5783-M8X50-A3L |
Hex Bolt |
4 |
|
11 |
GBT 97.1-8-A0P |
Flat Washer |
4 |
|
12 |
GBT 93-8-A0P |
Standard Spring Washer |
4 |
|
13 |
GBT 6170-M8-A3L |
Type 1 Hex Nut |
4 |
|
14 |
GBT 5783-M12X30-A3L |
Hex Bolt |
8 |
|
15 |
GBT 93-12-A0P |
Standard Spring Washer |
16 |
|
16 |
GBT 97.1-12-A0P |
Flat Washer |
16 |
|
17 |
GBT 5783-M12X40-A3L |
Hex Bolt |
8 |
|
18 |
FT300.47.038 |
Right Pedal Assembly |
1 |
|
19 |
FT300.47.015 |
Bonnet Trestle Base (Right) |
1 |
|
20 |
FT300.47.014 |
Bonnet Trestle Base (Left) |
1 |
|
21 |
FT300.47.037 |
Left Pedal Assembly |
1 |
|
22 |
GBT 6170-M12-A3L |
Type 1 Hex Nut |
4 |
|
23 |
GBT 93-10-A0P |
Standard Spring Washer |
4 |
131
Lovol TB604-A161Y1K Wheeled Tractor

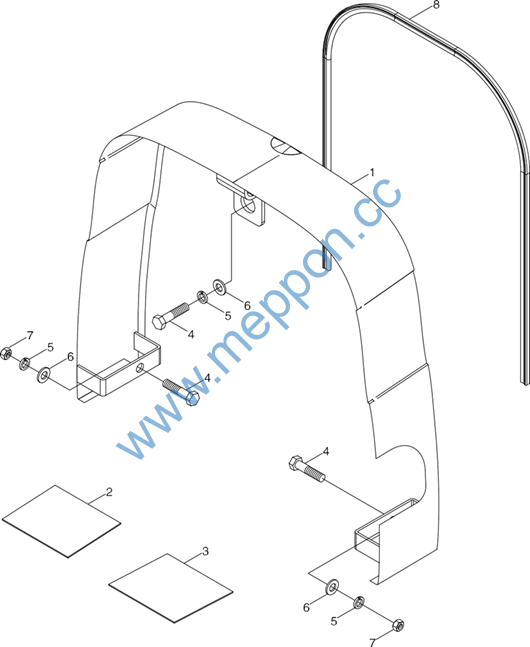

TB550.477B Bonnet Lengthened Plate Assembly
132
Lovol TB604-A161Y1K Wheeled Tractor
TB550.477B Bonnet Lengthened Plate Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.477B |
Bonnet Lengthened Plate Assembly |
1 |
||
1 |
TB550.477B.1 |
Bonnet Lengthened Plate Weldment |
1 |
|
2 |
TB550.477B-01 |
Left Decoration Strip |
1 |
|
3 |
TB550.477B-02 |
Right Decoration Strip |
1 |
|
4 |
GBT 5781-M8X30-A2L |
Bolt |
3 |
|
5 |
GBT 93-8-A0P |
Washer |
3 |
|
6 |
GBT 96-8-A0P |
Washer |
3 |
|
7 |
GBT 6170-M8-A2L |
Nut |
2 |
|
8 |
TB550.477B-03 |
Lengthened Plate Seal Strip |
1 |
133
Lovol TB604-A161Y1K Wheeled Tractor

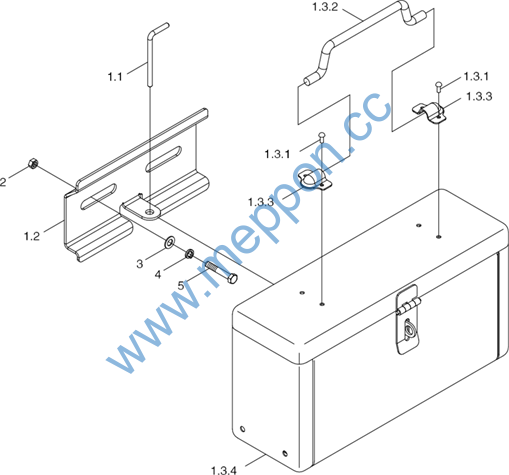

FT300.49.001 Tools Box Assembly
134
